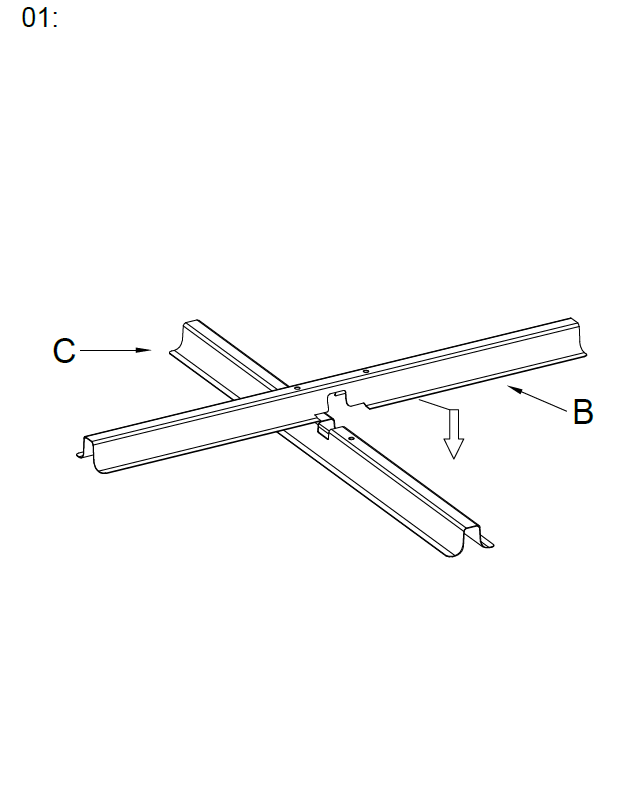

1. Trin 1 - Samling af krydsbase ramme
- Indsæt Del B i Del C for at danne krydsbase rammen.
- Sørg for, at komponenterne er justeret og sikkert forbundet.
Vejledning fra
monstershop
3m Cantilever LED Parasol
Detaljerede instruktioner til samling, installation og brug af 3m Cantilever LED Parasol. Det inkluderer sikkerhedsråd, en deleliste, samlevejledning og opbevaringstips for at sikre korrekt opsætning og vedligeholdelse af parasollen til udendørs brug.
Produktinformation
3m Cantilever LED Parasol
Tilføj skygge og aftenstemning til din have med Jardi 3m Banana Hængeparasol med LED-lys. Denne cantilever-stil paraply giver bred dækning, mens stangen holdes væk fra dit siddeområde.
Bygget med en holdbar stålramme og stålribber, har den et let håndsving til glat åbning og lukning. Den 3m polyester baldakin tilbyder god solbeskyttelse, mens de integrerede LED-lys skaber en varm atmosfære til afslapning udendørs efter solnedgang. Den inkluderer også en krydsbase og et sort Oxford paraplyovertræk med lynlås til beskyttelse, når den ikke er i brug.
- SKU
- 216436,216437,216438,216439,216440
| Produkt Højde: | 2,5 M |
| Produkt Dybde: | 2,8 M |
| Produkt Bredde: | 2,8 M |
| Produkt Nettovægt: | 14 KG |
| Produkt Bruttovægt: | 15,5 KG |
| Ekstra: | Vandtæt regnslag |
| Materialer: | Stål, Polyester, LED'er |
| Strøm: | Solpanel 1,2W / Batteri 1,44 W / LED-lys 0,6 W |
| Spænding: | Solpanel 5 V / Batteri 1,2 V / LED-lys 3 V |
Parts

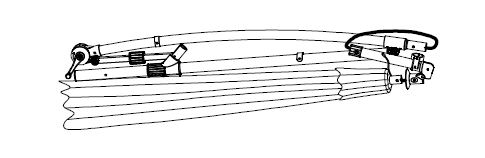

Del A - Stålribber og Baldakin

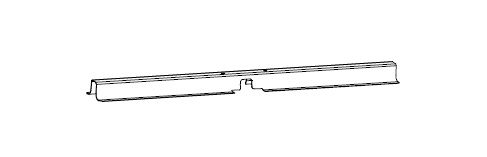

Del B - Krydsbase Ramme

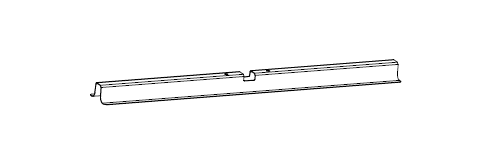

Del C - Krydsbase Ramme

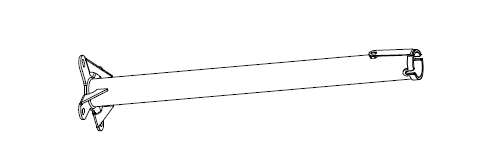

Del D - Stativ

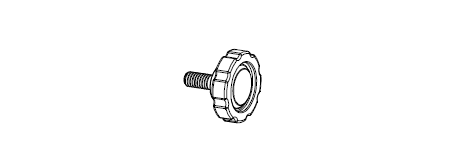

Del E - Knop

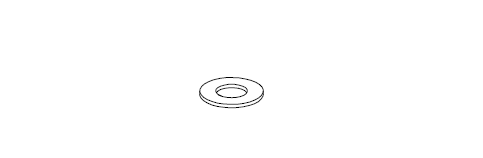

Del G - Skive

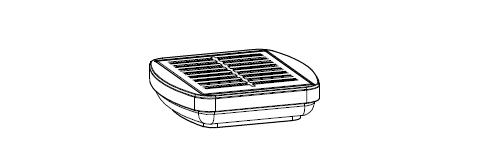

Del H - LED-lyskomponent

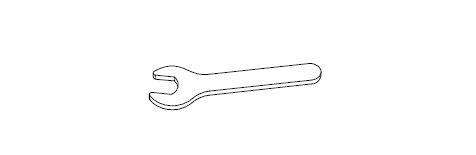

Del I - Skruenøgle

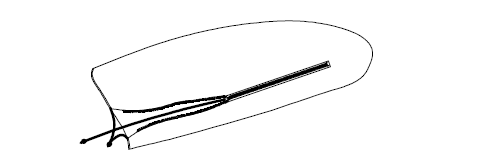

Del J - Vandtæt regnslag

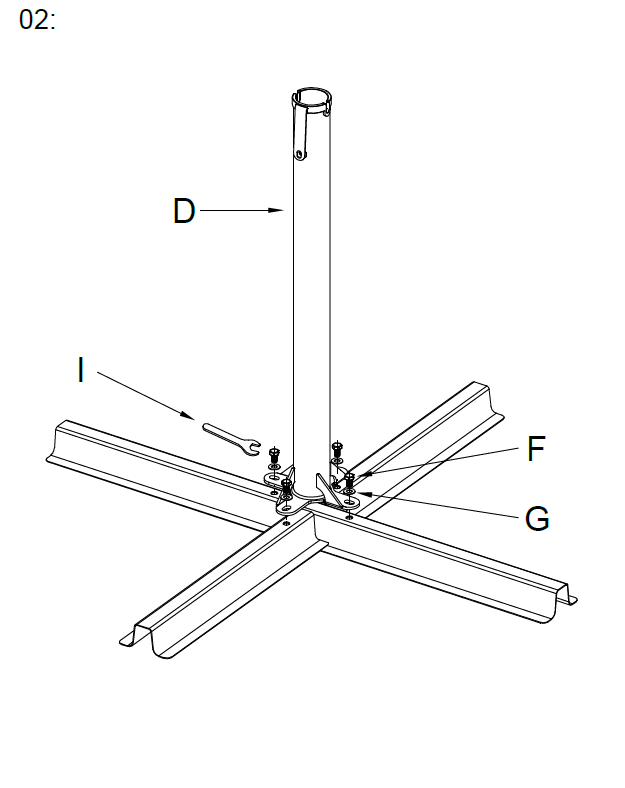

2. Trin 2 - Centrer og Fastgør Komponent
- Indsæt stativet (Del D) i midten af krydsbase rammen dannet af Del B og Del C.
- Fastgør Del D ved hjælp af boltene (Del F) og skiverne (Del G).
- Stram boltene med skruenøglen (Del I) for at sikre stabilitet.

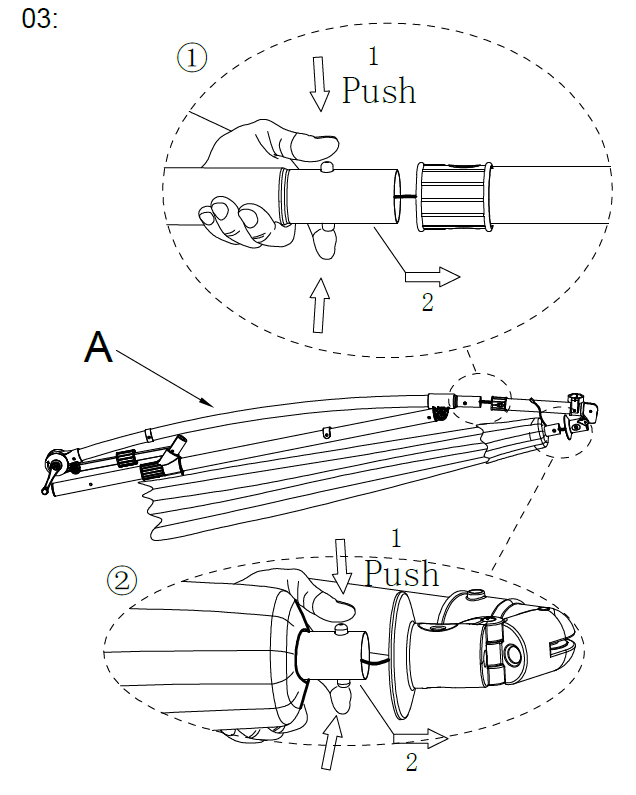

3. Trin 3 - Komponentindsættelse og låsning
- Indsæt stålribberne og baldakinen (Del A) i den samlede struktur ved at justere den med den angivne slot.
- Skub Del A på plads, indtil det klikker sikkert.
- Sørg for, at begge ender er korrekt indsat og låst ved at trykke på trykknapperne som vist.

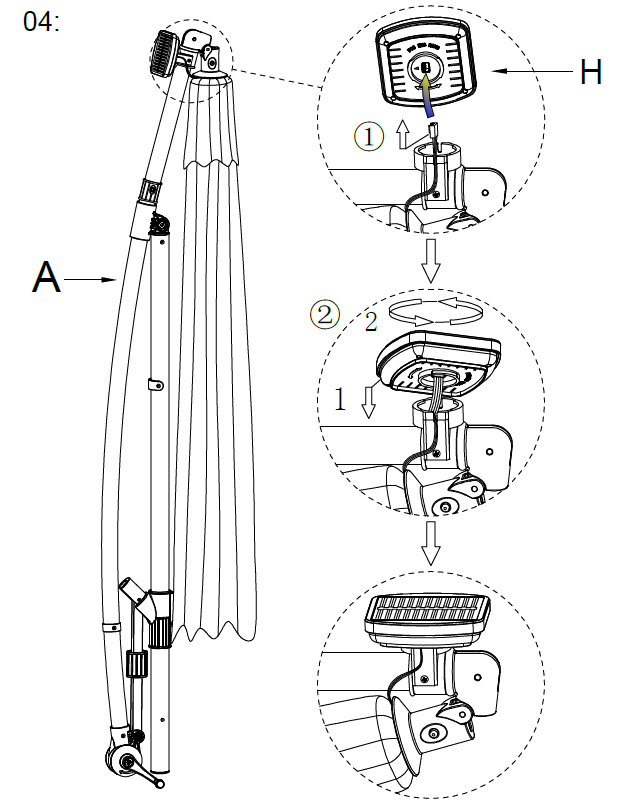

4. Trin 4 - Komponentinstallation og justering
- Indsæt LED-lyskomponenten (Del H) i toppen af stålribberne og baldakinen (Del A).
- Brug skruenøglen (Del I) til at sikre den ved at stramme skruen.
- Sørg for, at komponenten er korrekt justeret, og drej den derefter med uret for at låse den på plads.

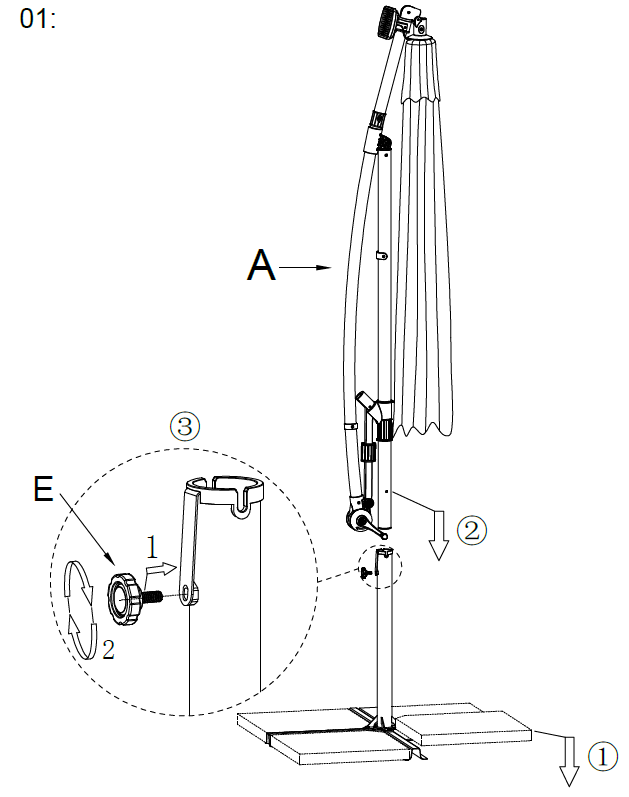

5. Trin 5 - Komponentindsættelse og fastgørelse
- Indsæt stålribber og baldakin (Del A) i stativet (Del D), og indsæt derefter knoppen (Del E) i det angivne hul på Del D.
- Sørg for, at det er korrekt justeret, og fastgør ved at stramme knoppen.

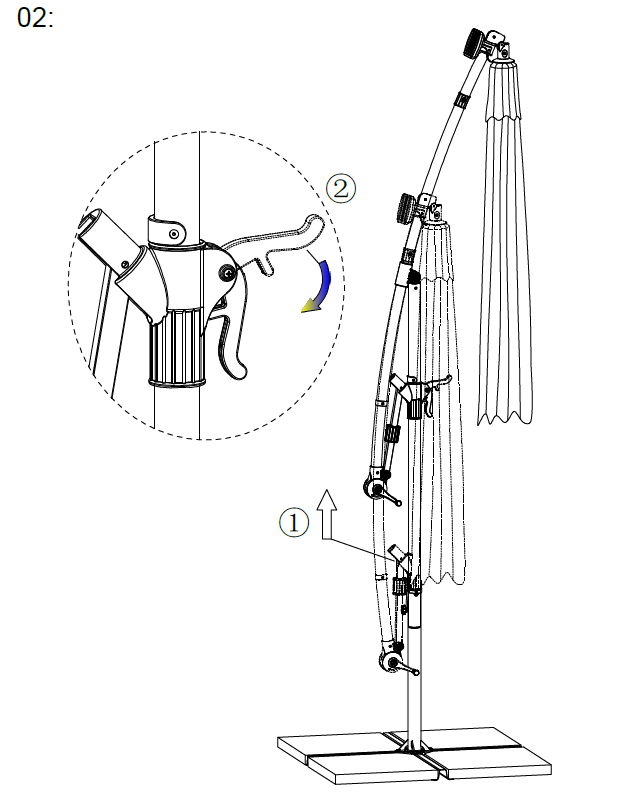

6. Justering og låsning af baldakinhøjde
- Løft parasollens baldakin ved at bruge håndtaget (1) til at hæve det til den ønskede højde.
- Når det er placeret, sikres højden ved at trække låsehåndtaget (2) ned for at låse det på plads.
- Sørg for, at mekanismen er fuldt engageret for at forhindre bevægelse.

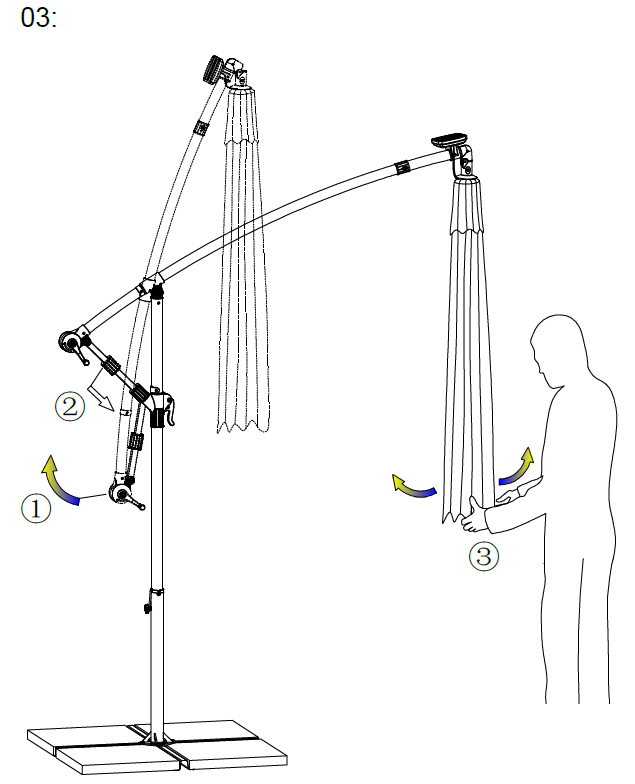

7. Åbning og placering af baldakin
- Drej håndsvinget (1) for at åbne parasollens baldakin.
- Juster hældningsvinklen ved at bruge vippe mekanismen (2) for at placere baldakinen som ønsket.
- Til sidst, sørg for at baldakinen er fuldt udstrakt og sikret ved forsigtigt at trække i stoffet (3) for at bekræfte, at det er korrekt justeret og spændt.

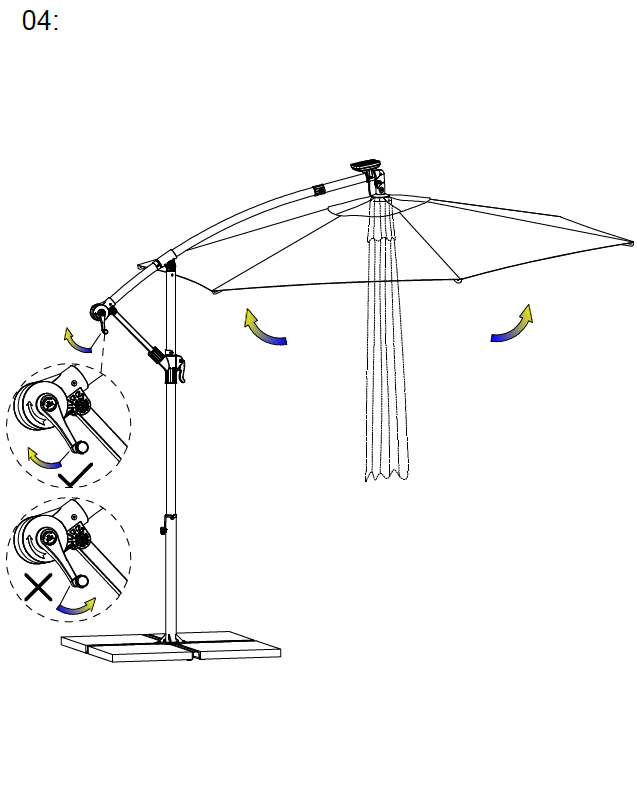

8. Udvidelse og Justering af Baldakin
- Drej håndtaget med uret for at åbne parasolens baldakin helt.
- Sørg for, at håndtaget drejes, indtil baldakinen er fuldt udstrakt og sikret.
- Juster hældningsvinklen ved at bruge vippe mekanismen for at opnå den ønskede position.
- Bekræft, at baldakinen er korrekt justeret og spændt ved forsigtigt at trække i stoffet.

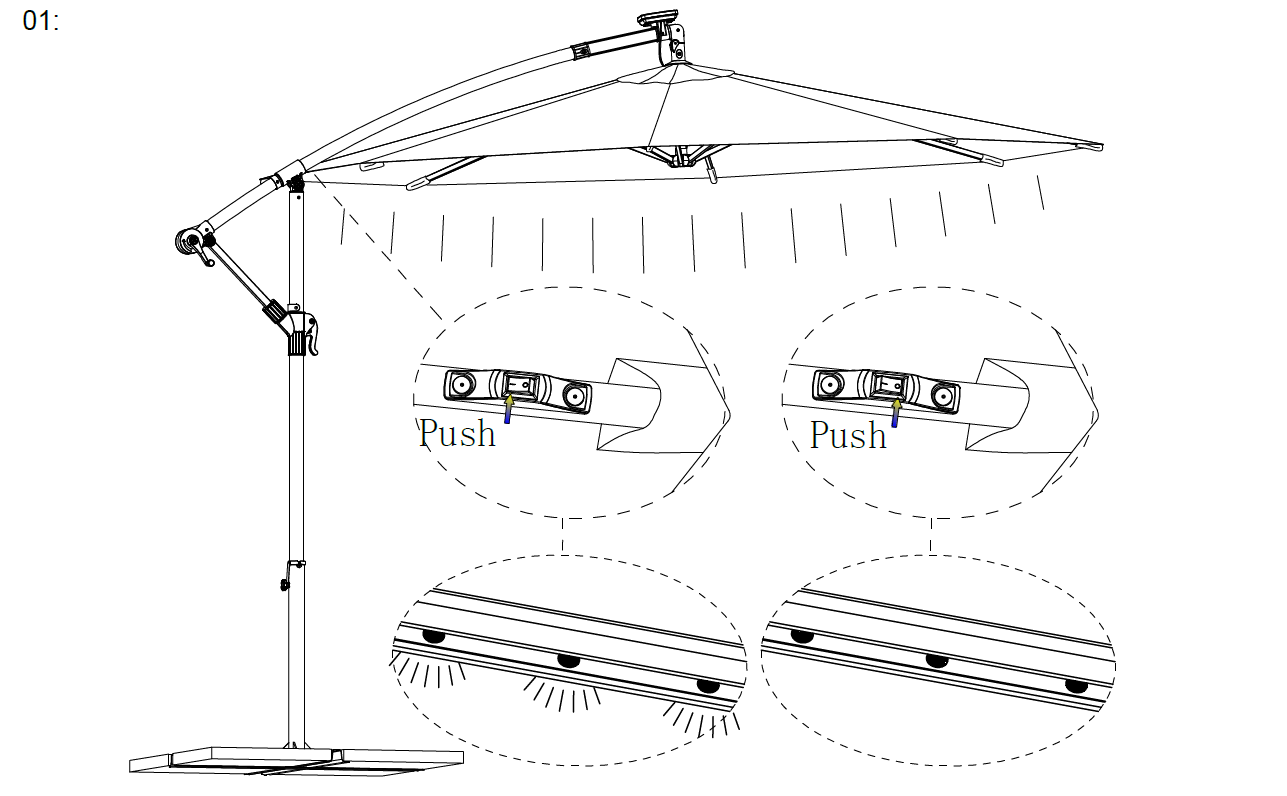

9. Aktiver og verificer belysning
- Tryk på knapperne på LED-lyskomponenten for at aktivere belysningen.
- Sørg for, at lysene fungerer korrekt ved at kontrollere belysningen langs baldakinens ribber.

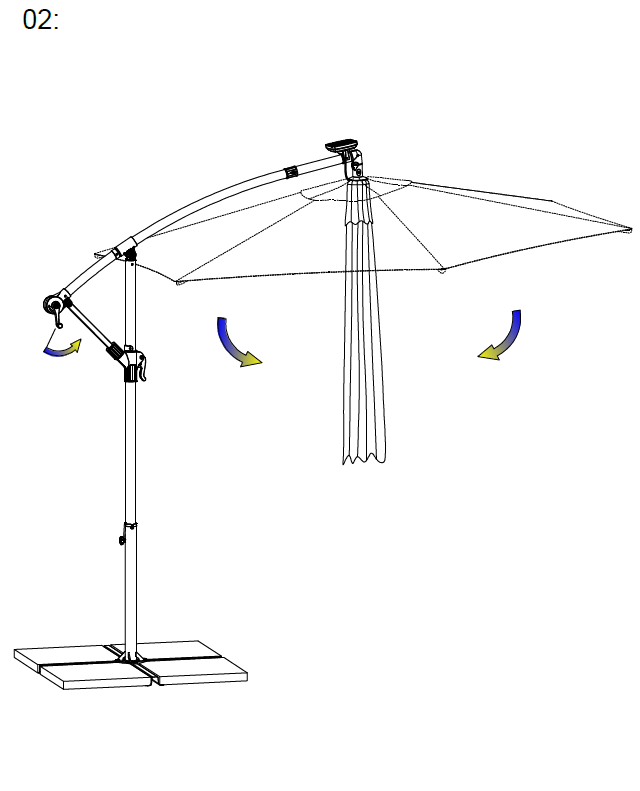

10. Baldakinpositionering og justering
- Tryk på knapperne på LED-lyskomponenten for at slukke lyset.
- Drej håndsvinget mod uret for at lukke baldakinen.
- Juster hældningsvinklen ved at bruge vippefunktionen for at opnå den ønskede position.
- Bekræft, at baldakinen er korrekt justeret og spændt ved forsigtigt at trække i stoffet.

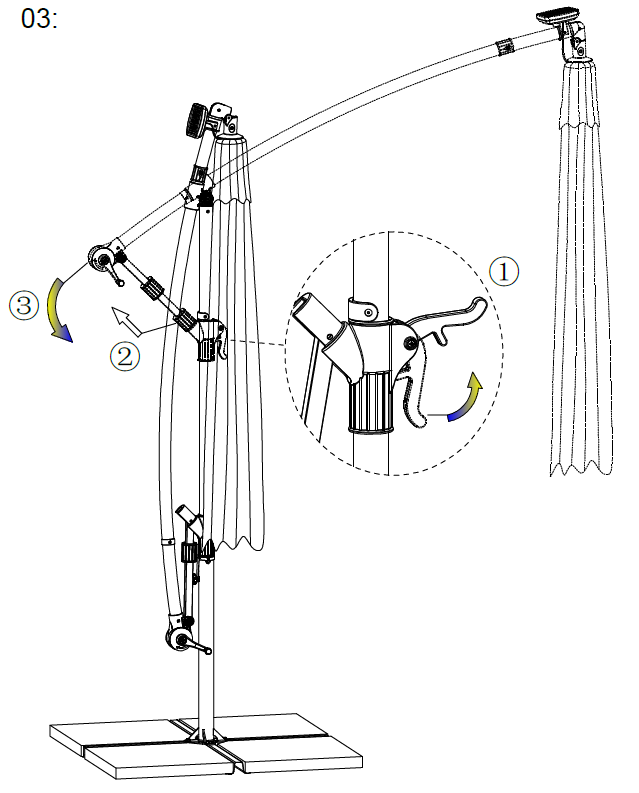

11. Justering af baldakinvinkel
- Brug håndtaget (1) til at dreje parasolarmen til den ønskede position.
- Juster vinklen ved at løsne leddet (2) og flytte armen (3) for at opnå den foretrukne hældning.
- Sørg for, at alle justeringer er sikre ved at stramme leddet og bekræfte stabiliteten.

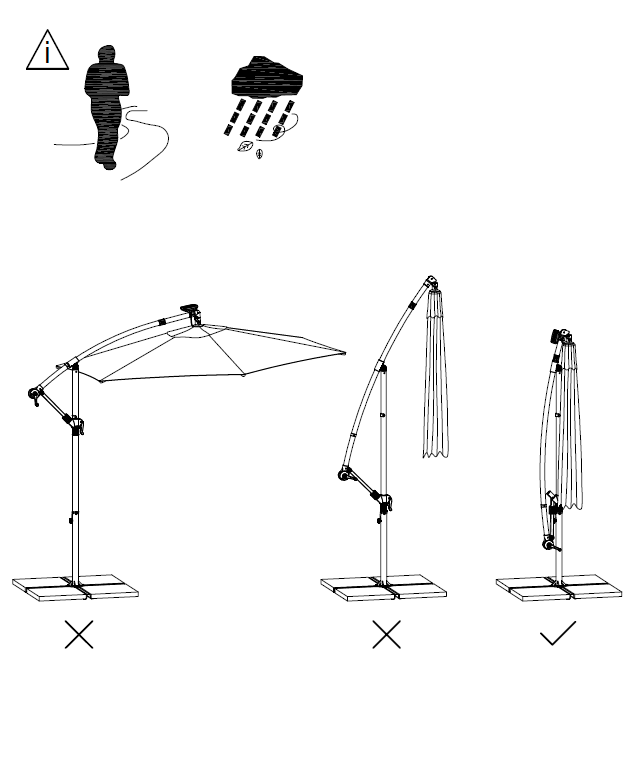

12. Lukning og beskyttelse af baldakin
- Luk parasollens baldakin ved at dreje krumtapshåndtaget mod uret, indtil baldakinen er helt sammenklappet.
- Sørg for, at parasollen er i opretstående position, og at alle låsemekanismer er sikret.
- Opbevar parasollen et tørt, beskyttet sted for at beskytte den mod ugunstige vejrforhold.

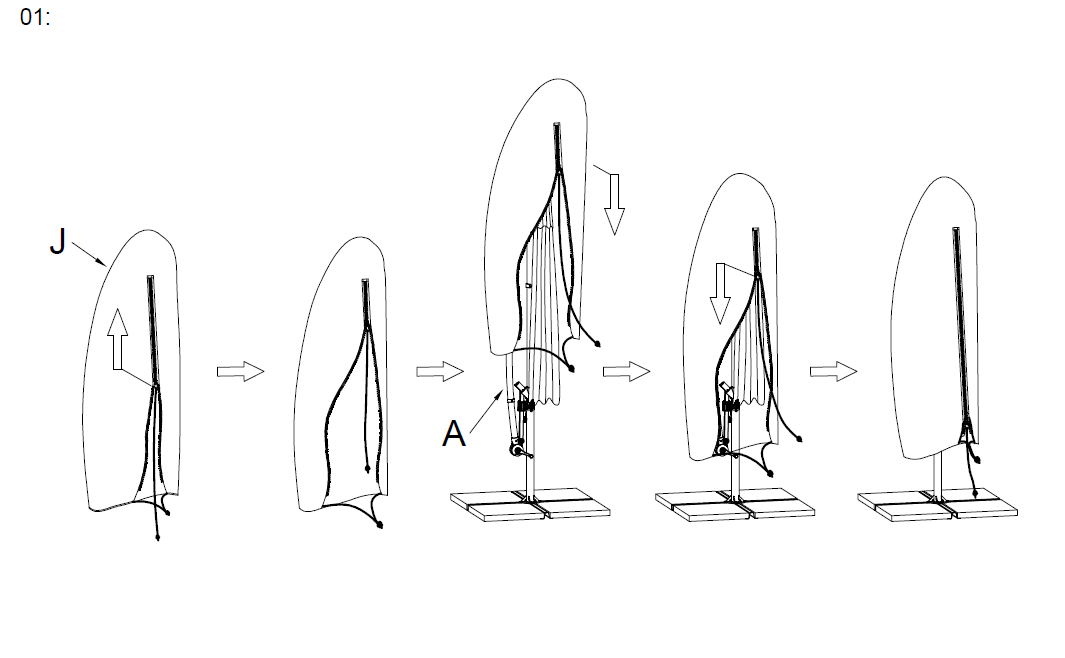

13. Installation af regnslag
- Skub det vandtætte regnslag (Del J) over den sammenklappede parasolbaldakin, og sørg for, at den er helt dækket.
- Fastgør regnslaget ved at trække det ned og fastgøre det ved basen.
- Sørg for, at stålribberne og baldakinen (Del A) er stabile, og at regnslaget er korrekt justeret for at beskytte parasollen mod vejrelementer.

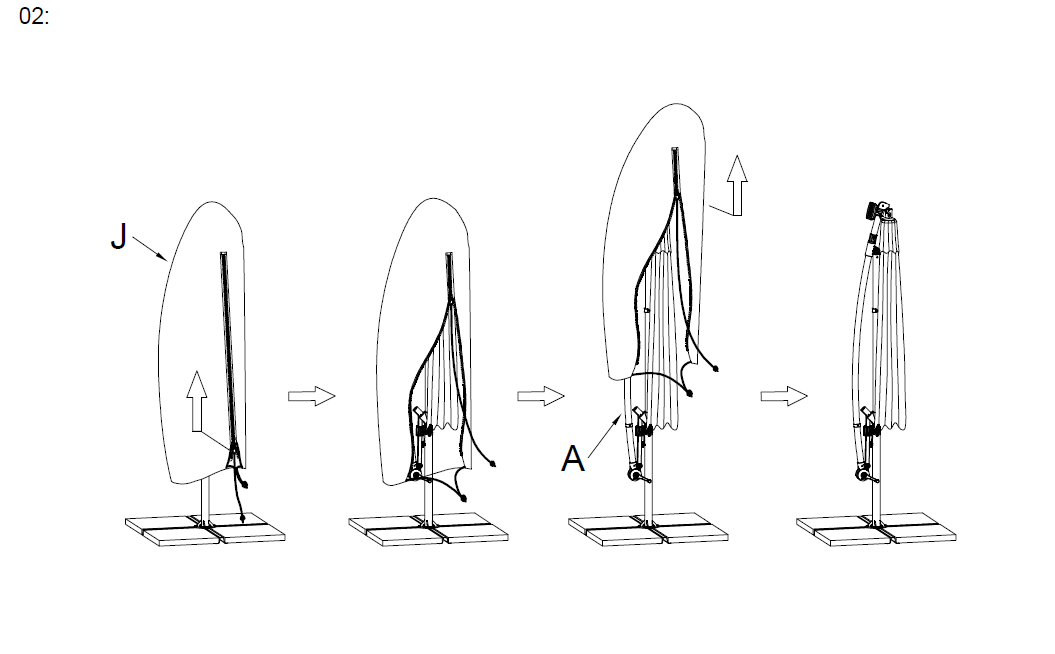

14. Fjernelse af regnslag
- Begynd med at løsne og skubbe det vandtætte regnslag (Del J) opad for at fjerne det fra parasollen.
- Sørg for, at stålribberne og baldakinen (Del A) er stabile under denne proces.
- Når regnslaget er helt fjernet, er parasolbaldakinen klar til yderligere justeringer eller brug.
15. Vedligeholdelse
Elektrisk system
- Afbryd altid strømmen før rengøring eller vedligeholdelse
- Hold al ledningsføring og alle stik tørre og beskyttede
- Inspicer kabler regelmæssigt for slid eller skader
- Brug kun den medfølgende strømkilde
LED-pleje
- Undgå direkte øjenkontakt med LED-lys
- Brug dæmpning eller sluk, når det ikke er nødvendigt
Rengøring
- Rengør baldakinen i henhold til standard parasolpleje
- Undgå vandkontakt med elektriske komponenter
Mekaniske komponenter
- Inspicer tilt-, krum- og rotationssystemer regelmæssigt
- Betjen langsomt og forsigtigt for at undgå klemningsfarer
Stabilitet og sikkerhed
- Sørg for, at basen er sikker og vægtet
- Kontroller alle låsemekanismer før brug
- Brug ikke i blæsende forhold
Kabelhåndtering
- Før kabler væk fra gangarealer
- Brug udendørs kabeldæksler om nødvendigt for at forhindre snubleulykker
16. Fejlfinding
Læs venligst vejledningen nedenfor, hvis du har problemer eller fejl med din enhed. Oplysningerne dækker og løser de fleste ofte stillede spørgsmål.
Q: Der mangler dele i min ordre. A: Hvis der ser ud til at mangle nogen del i din pakke, skal du kontakte vores kundesupportteam via oplysningerne på Kontakt os-siden inden for 7 dage efter modtagelsen.
For alle andre problemer bedes du kontakte vores kundesupportafdeling via oplysningerne på Kontaktsiden.
