T-Mech Dørfræsejig

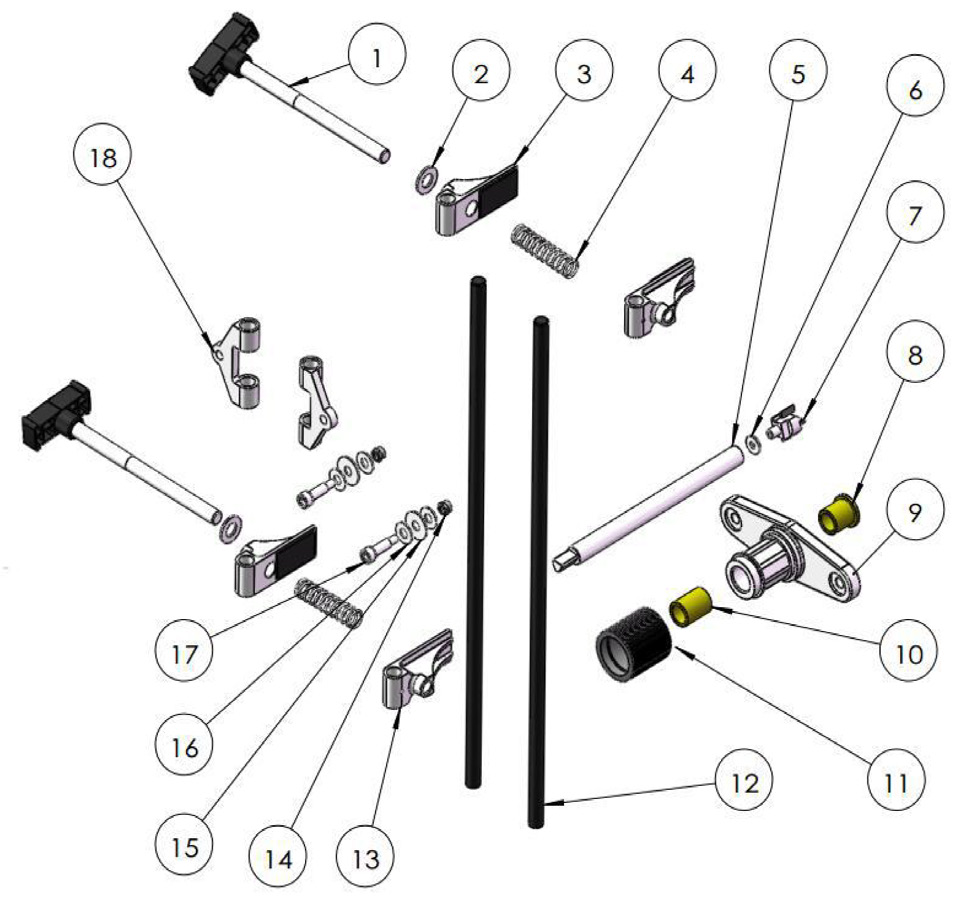

[billede]

1. Øvre Klemme
2. Aksel
3. Hovedrammestænger med Nedre Klemmer
4. Guide

Skub Guiden (4) på Hovedrammen (3) som vist i Billede 1.

[image]

Skub Klemmen (1) på Hovedrammen (3) som vist i Billede 2.

[image]

Placér Akslen (2) gennem Guiden (4) før du fastgør skærerdelen og før du fastgør mortice jiggen til døren, som vist i Billede 3.

[image]

Brug låsen som en skabelon til at markere de øverste og nederste kanter af låsekroppen og anslagspladen. A og D markerer anslagspladen, B og C markerer låsekroppen.

[image]

Vælg en passende skærer, der passer til dybden af døren og låsekroppen. Skru skæreren på akslen.

Placér mortice jiggen på dørkanten. Positionér jiggen, så skæreren ikke kan bevæge sig mere end 5 mm under C. Stram de nederste klemmer.

Positioner jiggen, så skæreren ikke kan bevæge sig højere end 5 mm over B. Brug den medfølgende klips til at forhindre skæreren i at bevæge sig ud over dette punkt. Stram de øverste klemmer.

Placer låsen mellem guiden og dybdestoppet. Dette indstiller dybden, som skæreren vil gå ind i døren. Stram dybdestoppet med en skrue.

STRAM IKKE FOR MEGET.

FORSIGTIG: Smør akslen, før du fortsætter. Hvis du ikke smører akslen, vil den udvide sig i varme og sætte sig fast. Tag PPE på og tilslut strøm.

[image]

Forbind en elektrisk boremaskine til akslen. Placer den ene hånd på guiden og før skæreren ind i døren. Brug en høj hastighedsindstilling på boremaskinen. Afbryd derefter strømmen.

[image]

Brug den medfølgende skruenøgle til at skrue skæreren løs, mens du holder dybde stop. Vær forsigtig, da denne jig kan være varm.

Nu hvor du har skåret hullet til låsen, skal du skære et lavere hul til låsens ansigtsplade, så den er i plan med døren. Vælg en større skærer, der har samme bredde som din låseansigtsplade. Skub akslen gennem huset og skru forsigtigt skæreren på plads, indtil den sidder stramt.

Placer låsens anslagsplade mellem guiden og dybdestoppet for at markere den dybde, du vil skære.

Flyt jiggen, så skæreren kan bevæge sig inden for 5 mm af position A og inden for 5 mm af position D. Sørg for, at skæreren ikke kan skære ud over positionerne A eller D.

Skær forsigtigt fordybningen, så ansigtspladen kan sidde inden i døren. Du skal afrette fordybningen med en hammer og mejsel.

BEMÆRK: T-Mech Mortice Jig kan bruges i forskellige andre situationer. Disse inkluderer udfræsning af metal døre, forskudt udfræsning, udfræsning af enkelte huller, brug af dykkerskærere til træ og udfræsning af større låse. For mere information, kontakt vores kundesupportteam. Kontaktoplysningerne kan findes på siden 'Kontakt os'.

Al vedligeholdelse bør udføres af en kvalificeret fagmand.

De medfølgende skærere er med karbidspidser. Skærere med karbidspidser kan slibes ved hjælp af en diamantbryne.

Skru skæreren på akslen. Du bør kun skære på den flade side, aldrig på profilsiden. Når du sliber, skal du kun bruge vand som smøremiddel. Brug ikke olie.

Glid skæreren langs stenen med let til moderat tryk. Forsøg at gentage det samme antal strøg på begge sider. Dette bør være mellem 5-30 strøg. Du kan finde nyttige vedligeholdelsestips online.

A: Stram møtrikkerne, der fastgør gliderne på guiden. Stram ikke for meget. Sørg for, at rammen og guiden ikke binder, når klemmerne justeres. Test på et stykke overskydende træ.

Dette kan ske over meget lange perioder. Kontakt vores kundesupportteam, og vi kan muligvis erstatte delen.

A: Løsn forsigtigt skyderne på guidehuset og drej rundt. Stram igen.

A: Fastgør forsigtigt en afstandsstrimmel eller en træblok til siden af døren. Mål op og monter klemmerne. Du kan have brug for en ekstra hånd til at holde, mens du strammer mortice jiggen på plads.

A: Dette skyldes sandsynligvis en ophobning af træstøv, der er fanget inde i delene. Træk skyderne og den øverste klemme af og rengør grundigt. Brug af fedt på akslen vil også hjælpe med at smøre.

A: Vi anbefaler, at du først markerer og skærer alle låsekasser. Klem fjederklipsen på den øverste stang med en tang og brug en stopper (hvis dørene er ens). Når du har skåret alle låsekasserne, skal du flytte fjederklipsen, udskifte skæreren og skære frontpladerne.
