Abridor de Puerta Batiente T-Mech

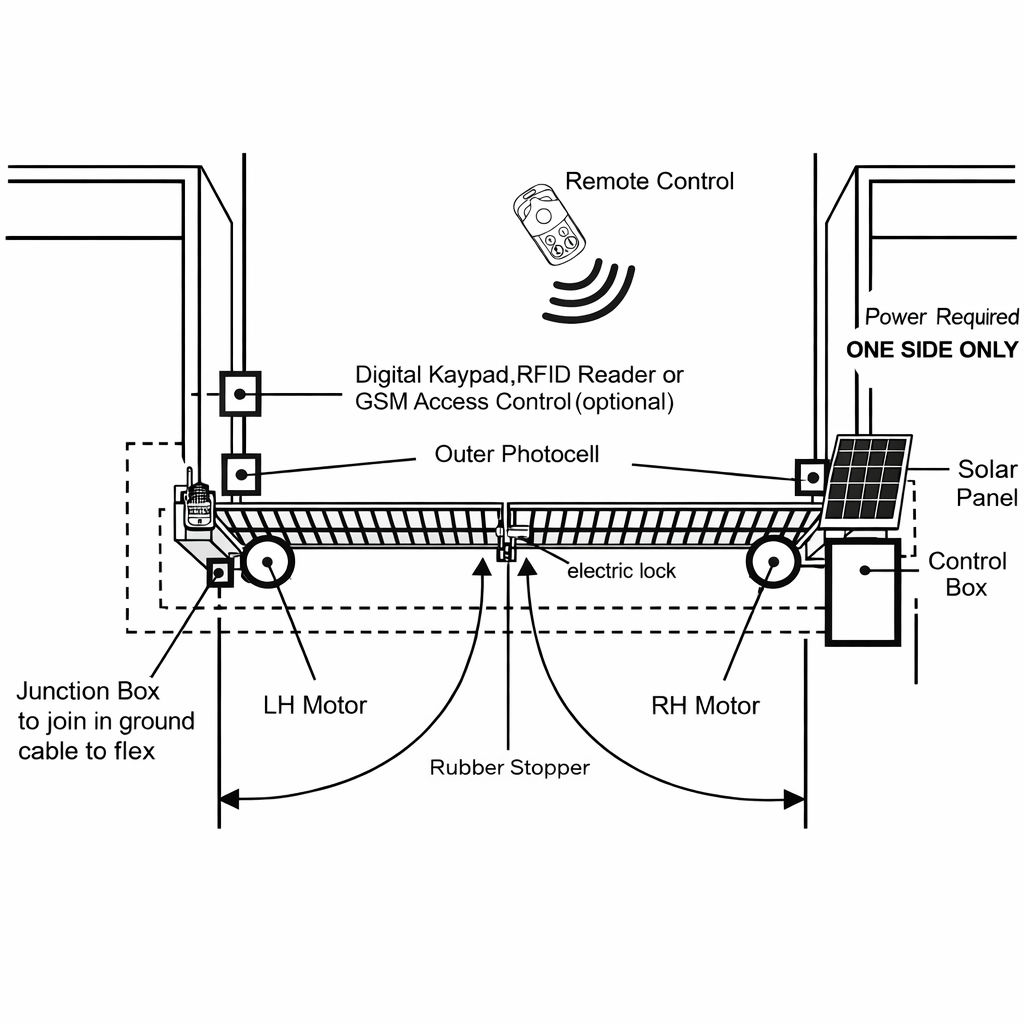

Este paso proporciona una visión general de la instalación del Abridor de puerta T-Mech. Asegúrese de tener todas las herramientas y componentes necesarios antes de comenzar. La instalación incluye los siguientes pasos:

1. Preparación del sitio: Verifique que el área esté libre de obstrucciones y que el poste esté adecuadamente instalado.

2. Montaje del Soporte de Poste: Instale el Soporte de Poste en el lugar adecuado utilizando los Pernos (1).

3. Instalación del brazo del motor: Conecte el brazo del motor al Soporte de Poste utilizando el Pasador de horquilla y asegúrelo con el Clip de horquilla.

4. Conexión de la Caja de control: Monte la Caja de control en un lugar seguro y seco, y conecte los cables a través del conducto de PVC.

5. Configuración del mando a distancia: Programe el Mando a distancia para operar el Abridor de puerta.

6. Prueba de funcionamiento: Verifique que el Abridor de puerta funcione correctamente y realice ajustes si es necesario.

7. Solución de problemas: Consulte la sección de solución de problemas si encuentra algún problema durante la instalación o el funcionamiento.

IMPORTANTE:

• El cable del abridor de puerta debe colocarse en el conducto de PVC (no proporcionado) que está enterrado bajo tierra. Esto protege el cable de cortacéspedes y desbrozadoras.

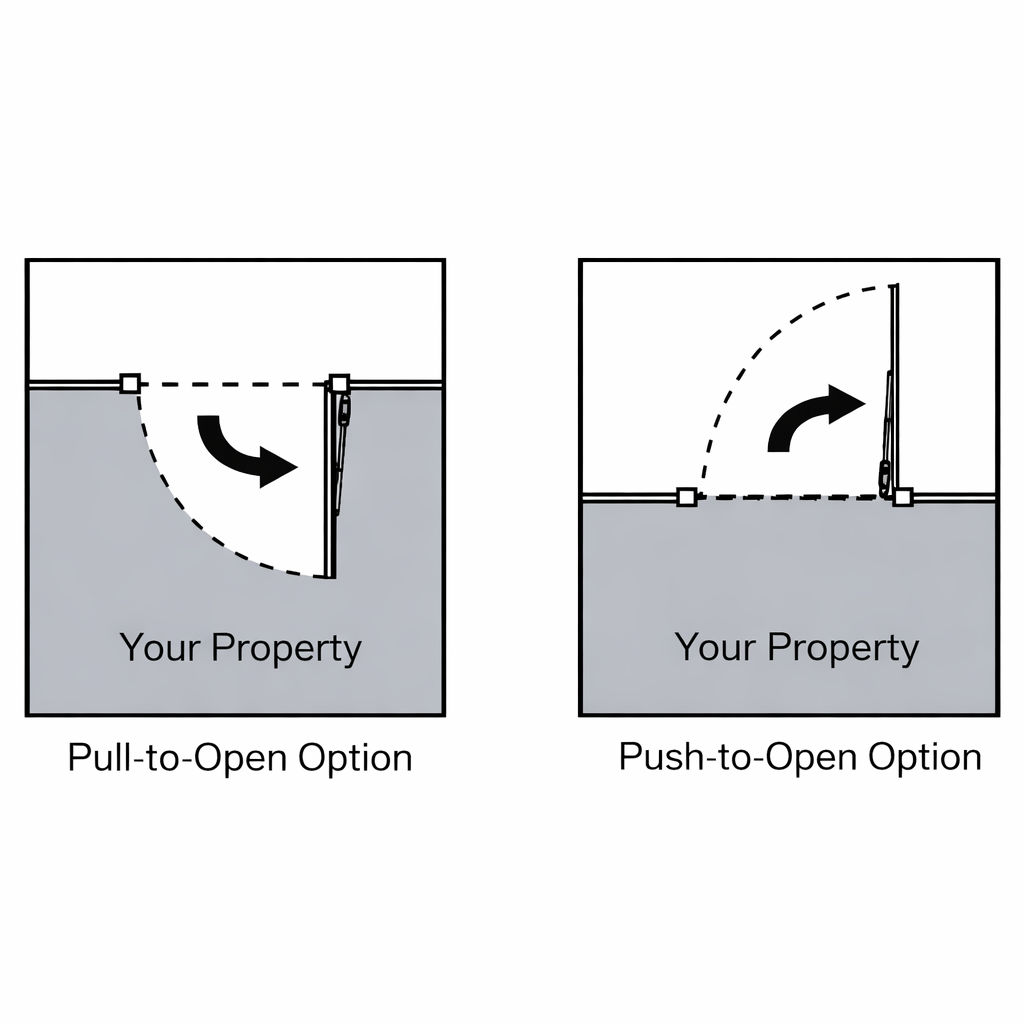

• Hay dos tipos de instalación para el abridor de puerta, verifique la Instalación Adecuada de la Puerta y la Dirección de la Puerta.

NOTA:

• Asegúrese de que la puerta no se abra hacia áreas públicas.

• Asegúrese de que la altura del soporte de poste esté exactamente al mismo nivel que la altura del soporte de la puerta. No asegurar alturas comunes precisas hará que el brazo del motor se doble, lo que llevará a un fallo.

• Además, la fuerza para empujar o tirar de la puerta se reducirá, causando que el motor abra o cierre las puertas con dificultad o puede que no funcione correctamente en absoluto. Una diferencia severa en altura dañará el motor y el brazo del motor.

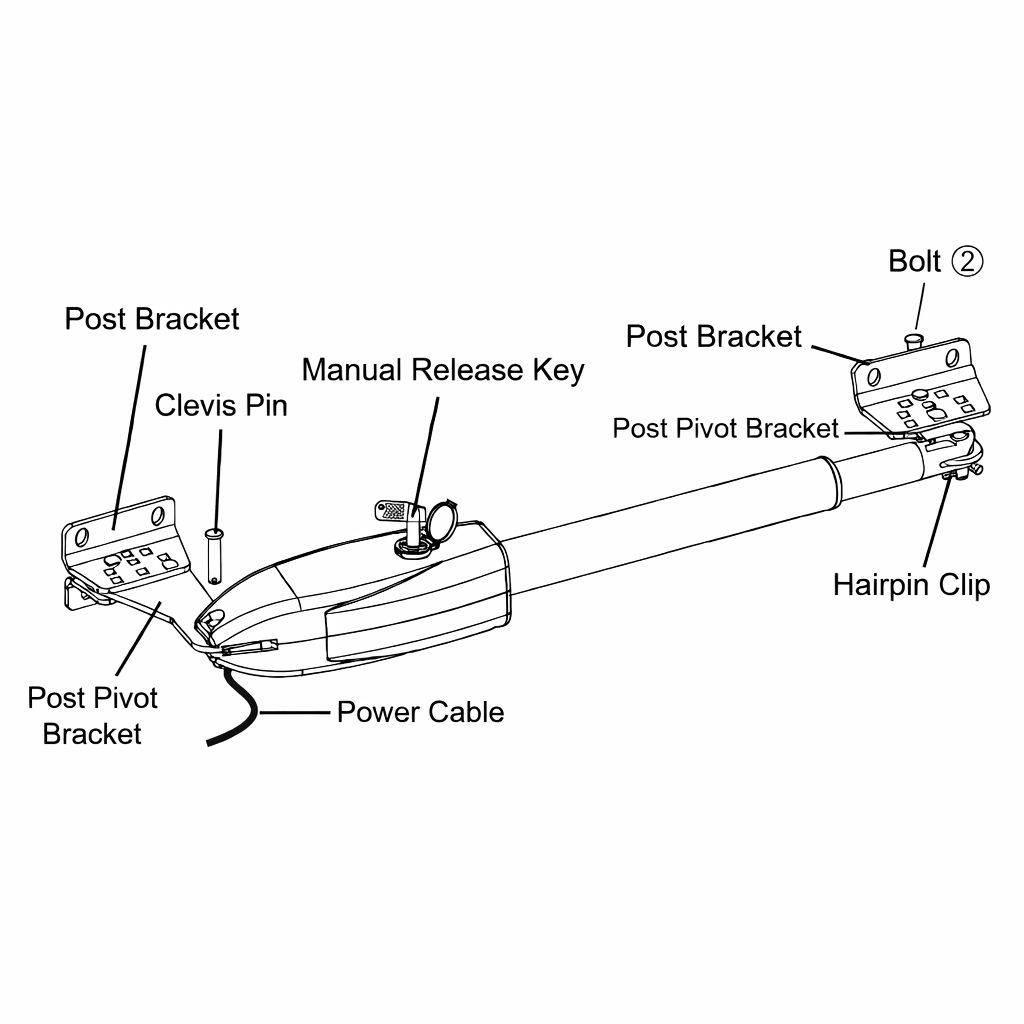

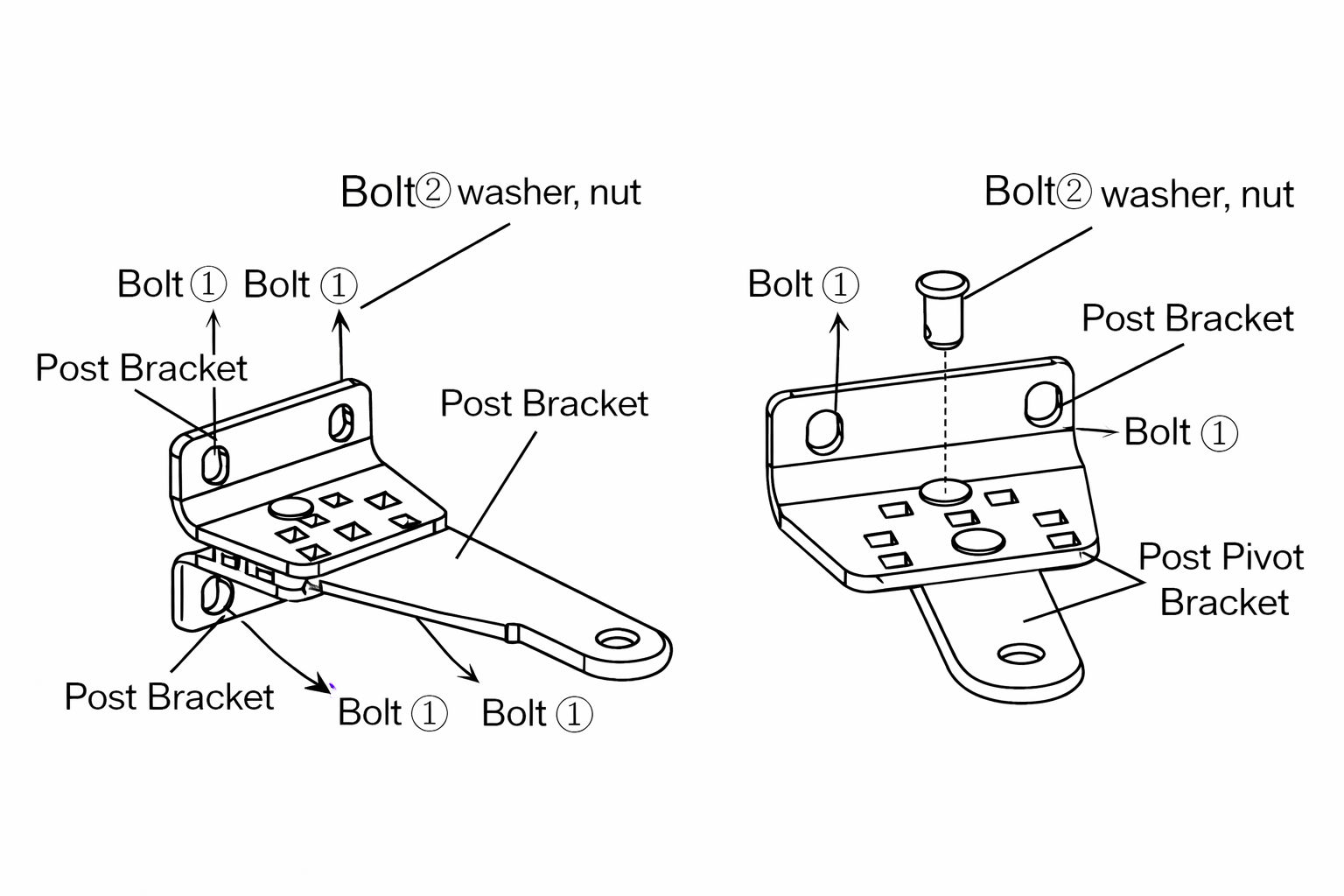

• Inserte los pernos (2) a través del agujero central del soporte de poste y del soporte de pivote para poste como se muestra. Coloque la arandela y la tuerca en la parte inferior del perno y apriete a mano.

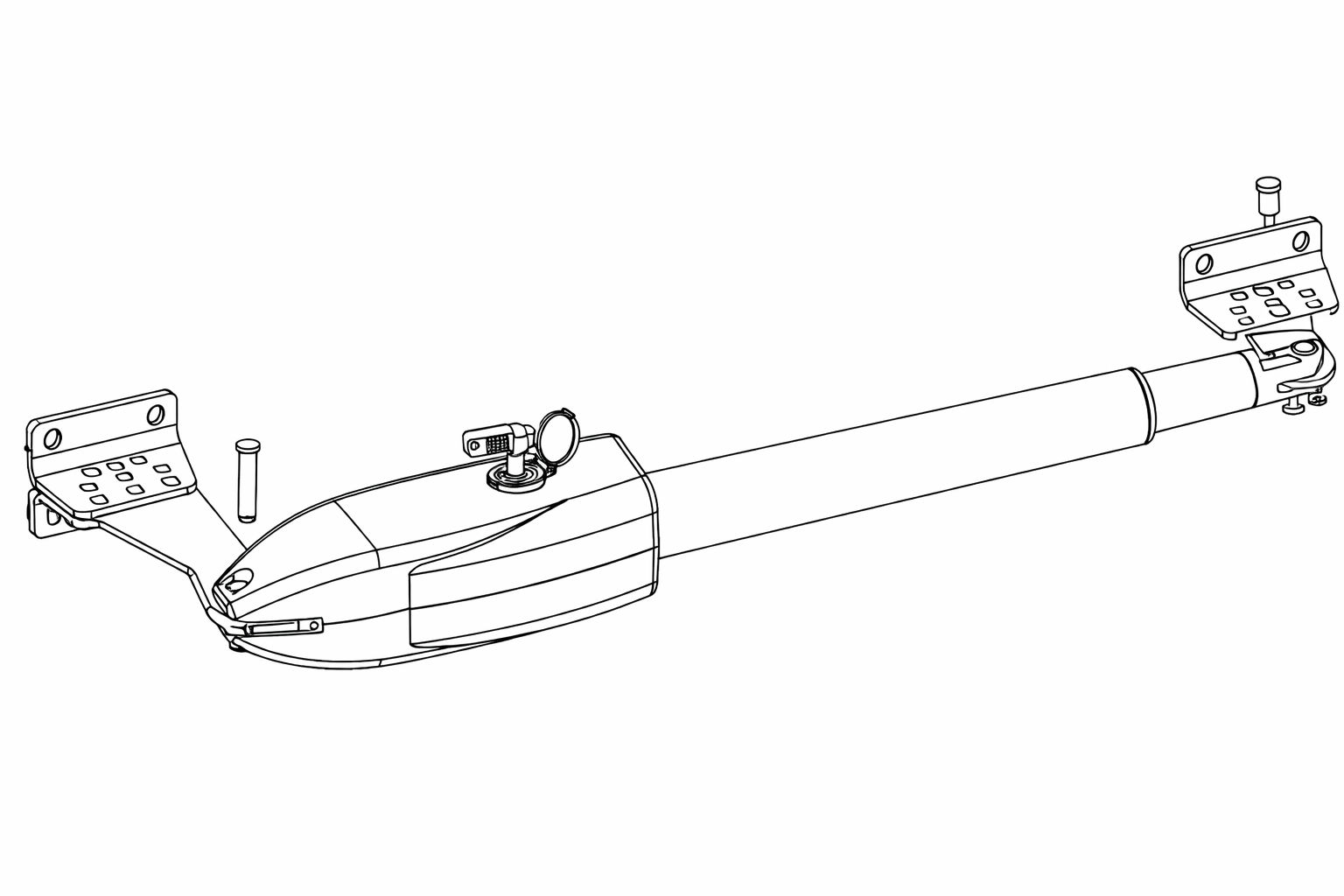

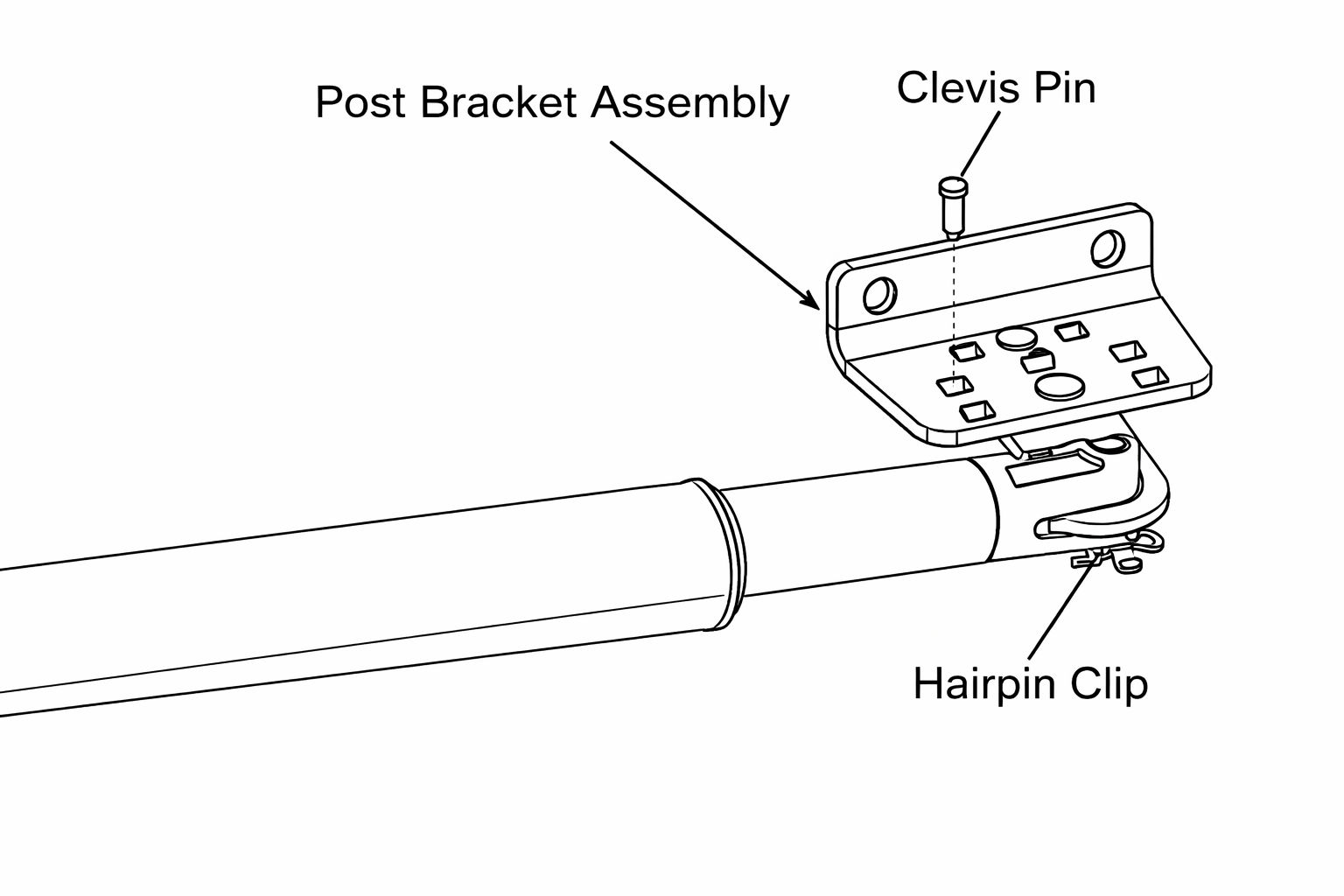

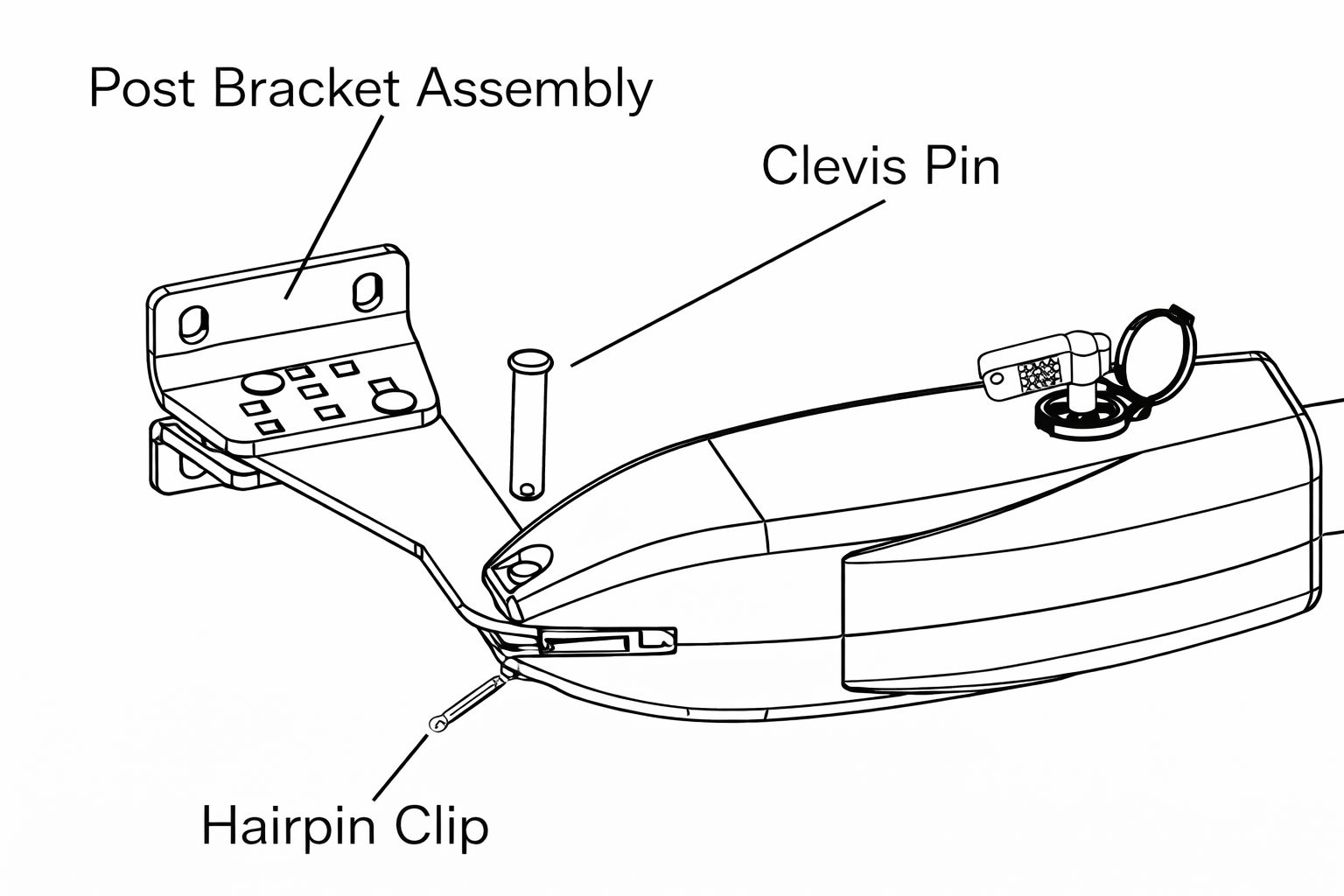

• Fije el soporte de la puerta y el conjunto del soporte de poste al abridor insertando un pasador de horquilla. Asegure los pasadores de horquilla usando los clips de horquilla.

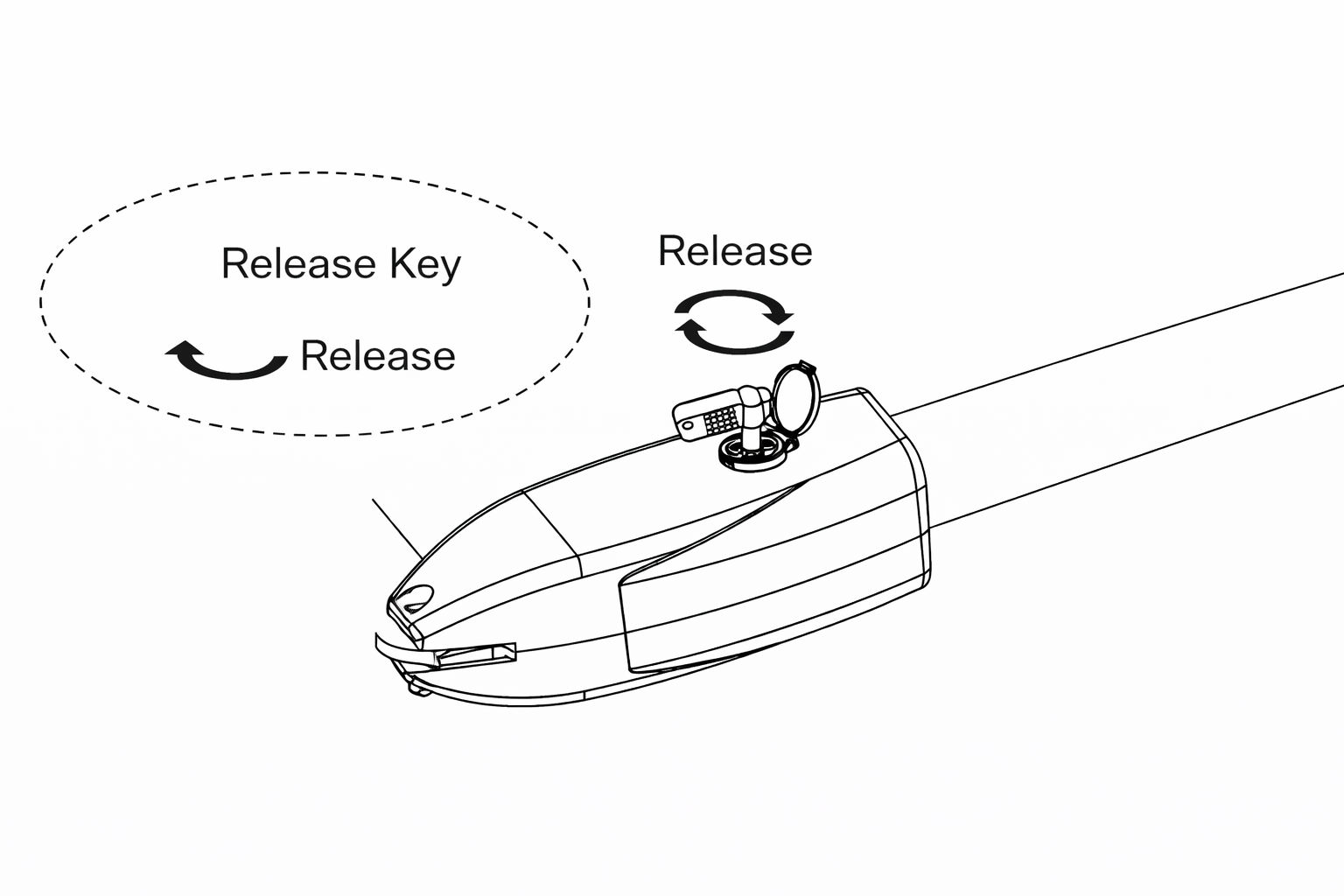

• Abra el tapón del orificio de liberación en la parte superior del abridor de puerta, inserte la llave de liberación y gire la llave 90° en el sentido de las agujas del reloj. Esto libera el motor y permite que la varilla de empuje-tiro se extienda y retraiga manualmente. Para restaurar el funcionamiento normal, gire la llave 90° en sentido contrario a las agujas del reloj.

IMPORTANTE: Hay dos tipos de instalación para el abridor de puerta, verifique la Instalación Adecuada de la Puerta y la Dirección de la Puerta.

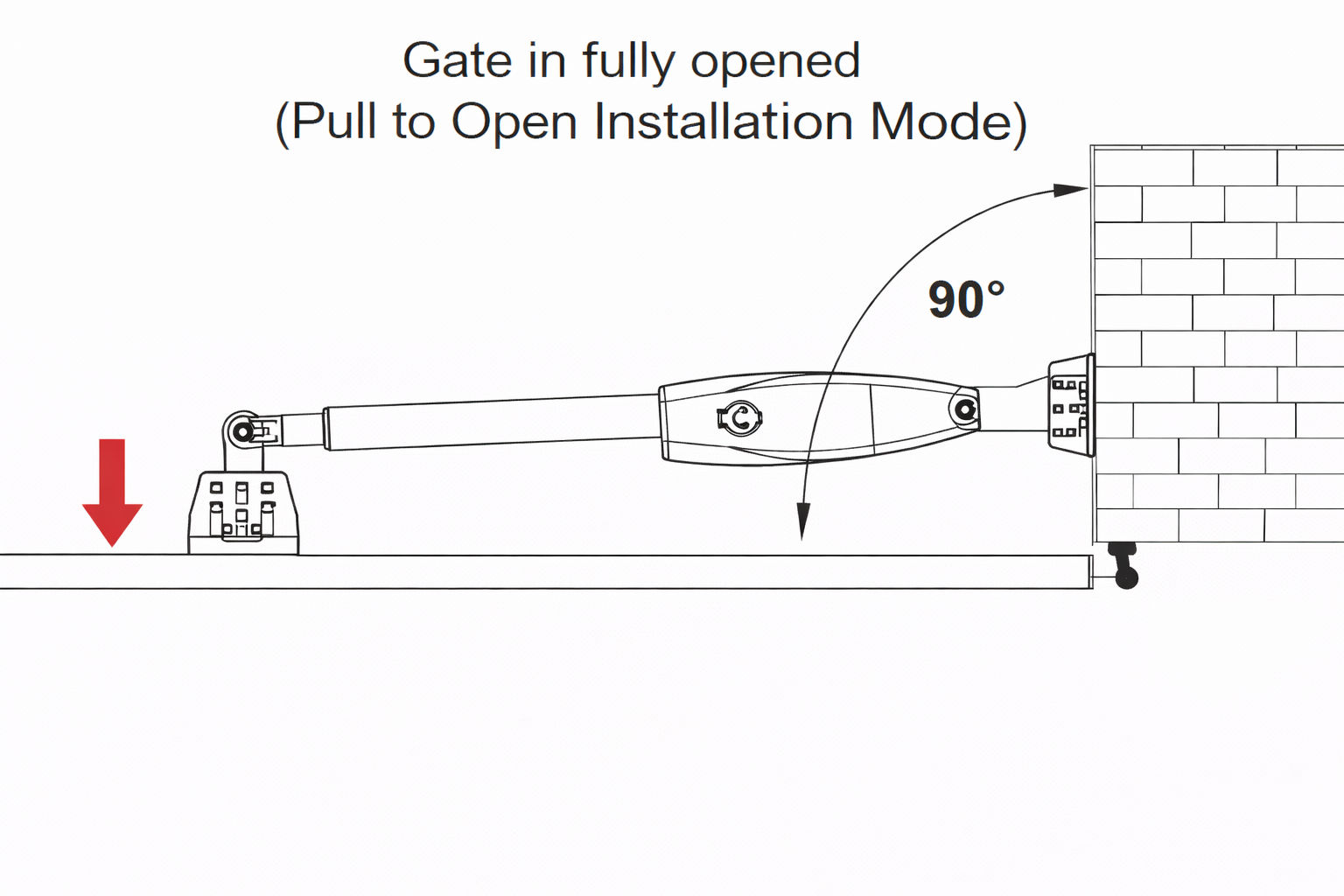

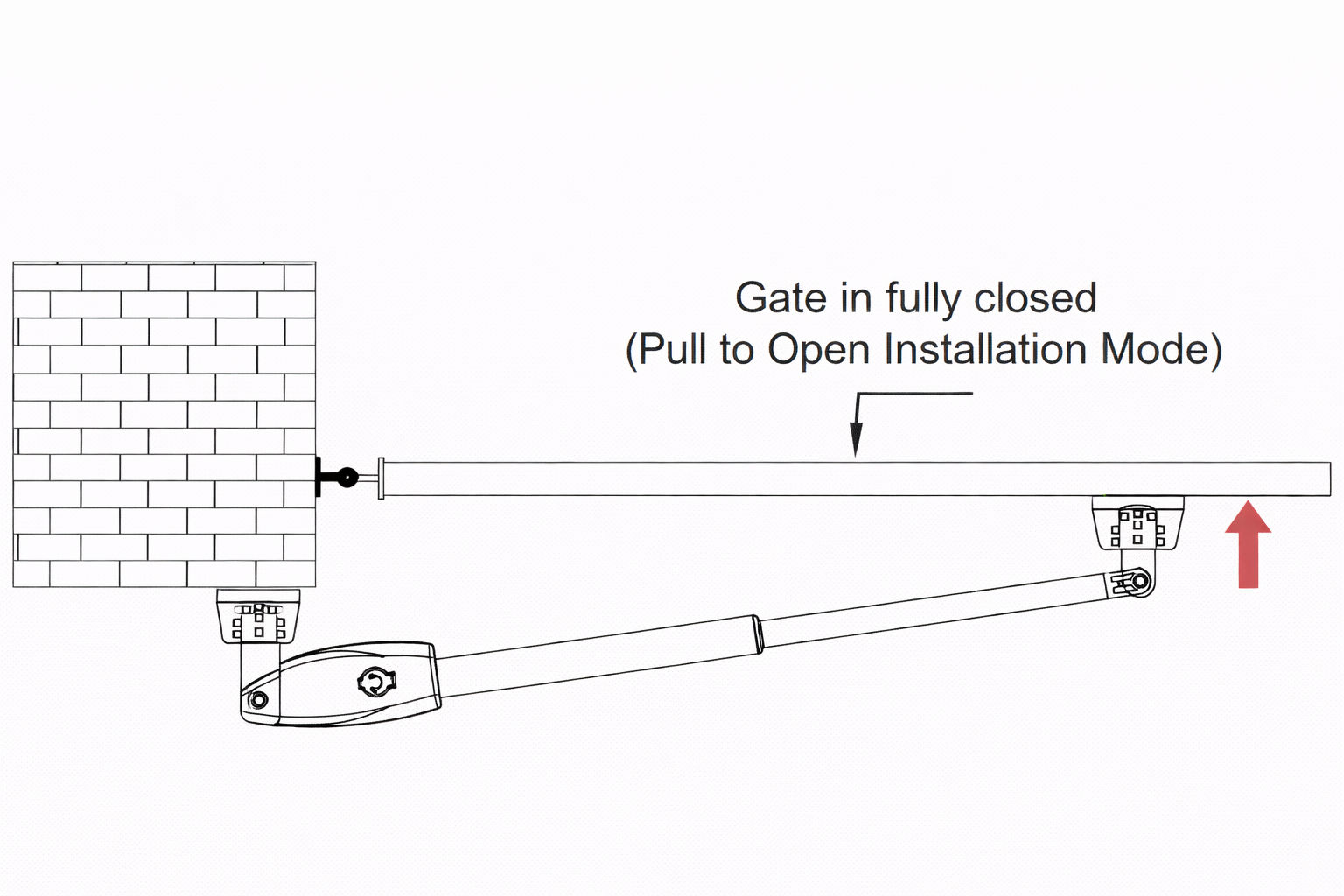

Modo de Instalación Tirar-Para-Abrir:

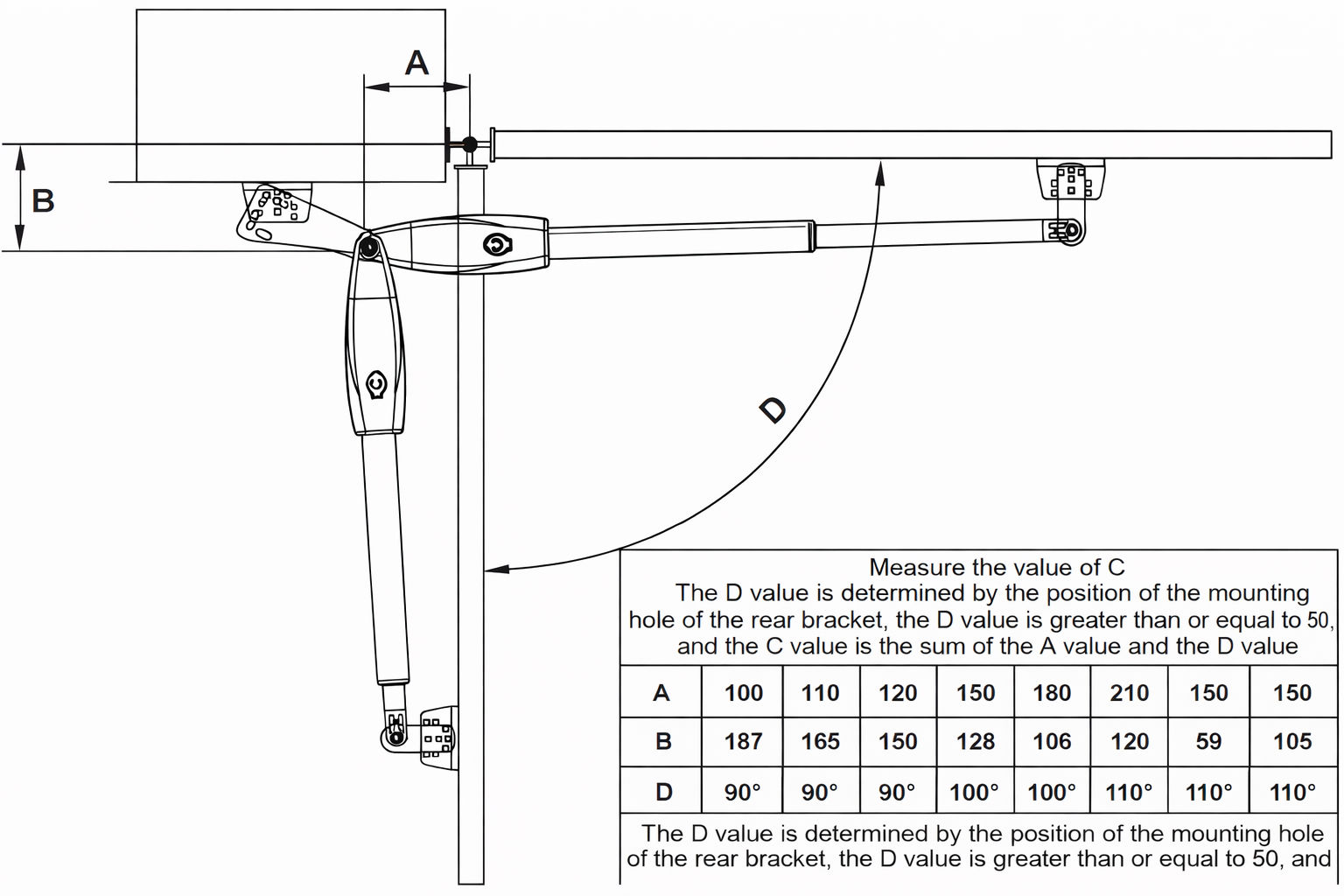

• La posición de instalación del soporte es muy importante. Consulte la figura para medir de acuerdo con el ángulo que necesita abrir. Unidad: mm (por ejemplo: A es 150mm, B es 105mm. En este momento, el ángulo máximo de apertura de la puerta es 110°), determine el punto central del eje y márquelo.

IMPORTANTE: Hay dos tipos de instalación para el abridor de puerta, verifique la Instalación Adecuada de la Puerta y la Dirección de la Puerta.

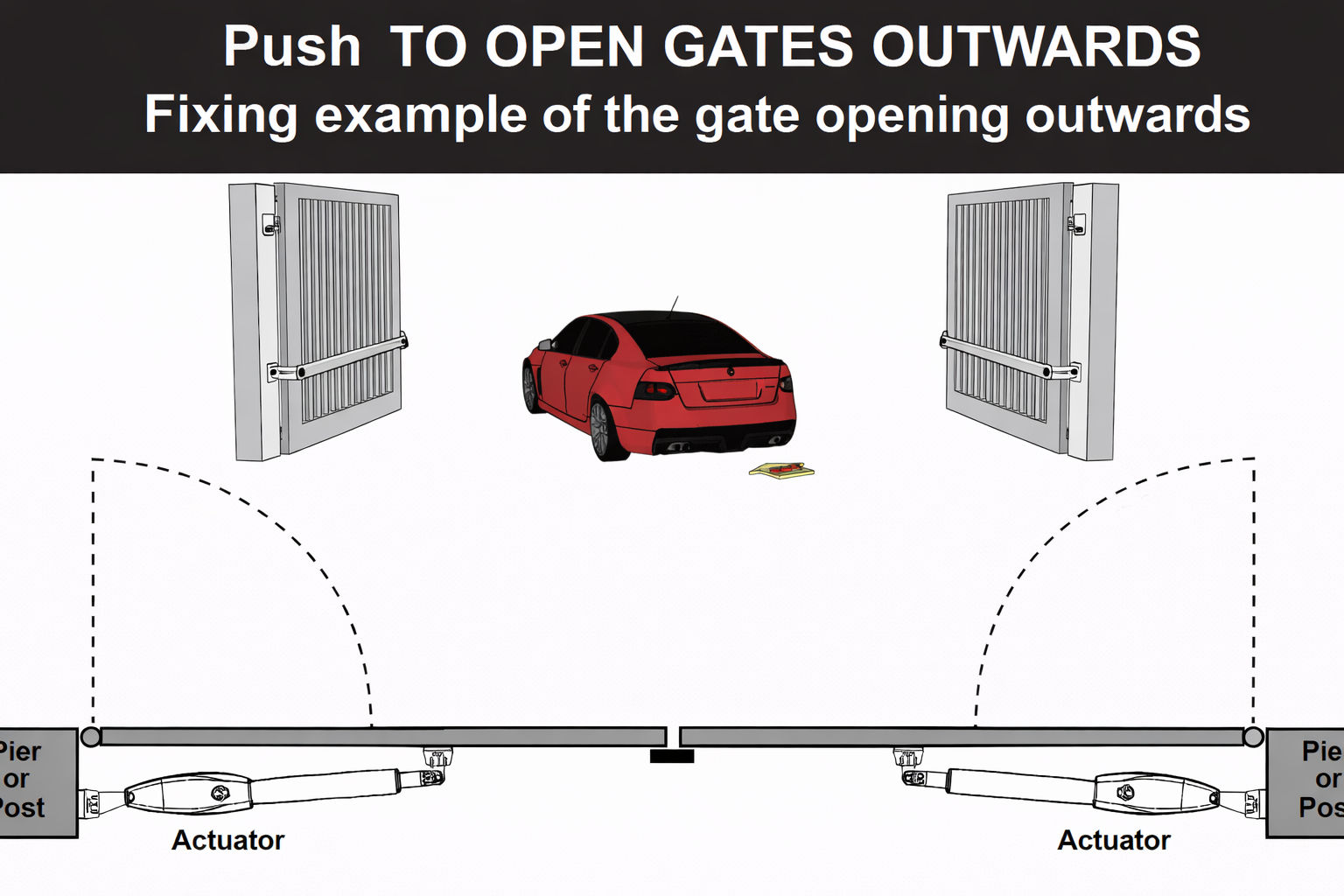

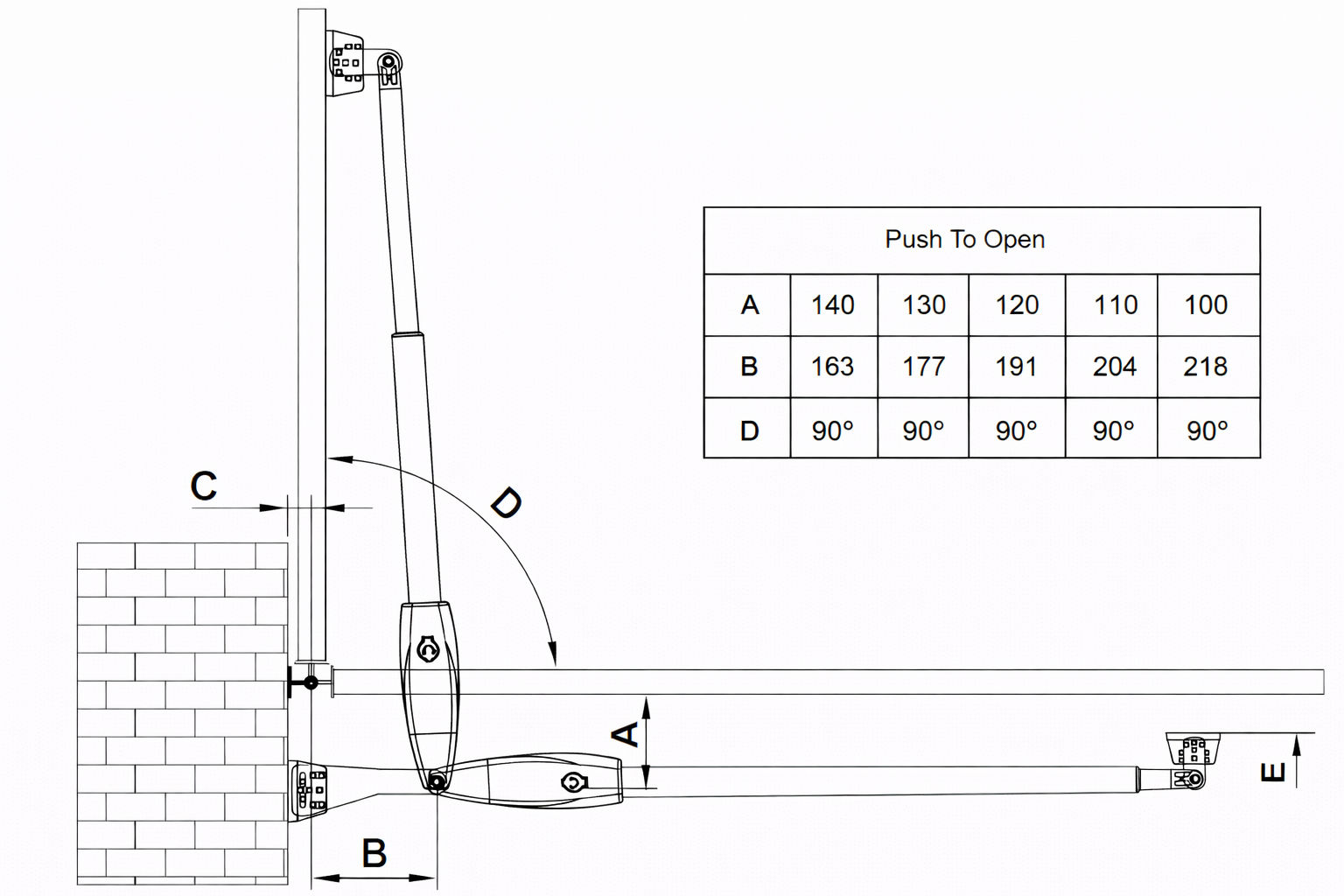

Modo de Instalación Empujar para Abrir:

• La posición de instalación del soporte es muy importante. Consulte la figura para medir de acuerdo con el ángulo que necesita abrir.
• Determine el punto central del eje y márquelo.

1. La placa del soporte de poste se fija al soporte fijo con un ángulo apropiado. Saque el brazo del abridor de puerta para instalar los soportes de puerta y los soportes de poste en la máquina de la puerta (el ángulo del soporte es ajustable).
2. Abra completamente la puerta (tome 90° como ejemplo) y retraiga el brazo del abridor de puerta a la posición más corta (al determinar la posición del soporte de puerta en la puerta, haga que la puerta y la pared donde está el soporte trasero sean verticales). El soporte de poste está cerca de la pared, y el soporte de puerta está cerca del cuerpo de la puerta. Marque la posición en el cuerpo de la puerta con un marcador.
3. Cierre completamente la puerta a 180°, extienda el brazo del abridor de puerta al máximo, coloque el soporte de puerta en el punto marcado en la puerta anterior y observe si la posición es correcta, taladre agujeros en la posición marcada en el cuerpo de la puerta para montar el soporte. Luego, la máquina de la puerta se coloca horizontalmente, se determina la posición del soporte y se perfora el agujero. Golpee el tornillo de expansión para montar los soportes.

NOTA:

• Mover el soporte hacia arriba hará que el ángulo de apertura de las puertas sea mayor.
• Mover el soporte hacia la izquierda hará que el ángulo de cierre de las puertas sea menor.
• Mover el soporte hacia la derecha hará que el ángulo de cierre de las puertas sea mayor.
• Mover el soporte hacia abajo hará que el ángulo de apertura de las puertas sea menor.
• Se recomienda abrir y cerrar la puerta de un lado a otro cambiando entre la posición más larga y más corta del brazo del abridor de puerta. Determine que el punto marcado es correcto, y luego inserte tornillos de bloqueo perforados o suelde para montar los soportes.

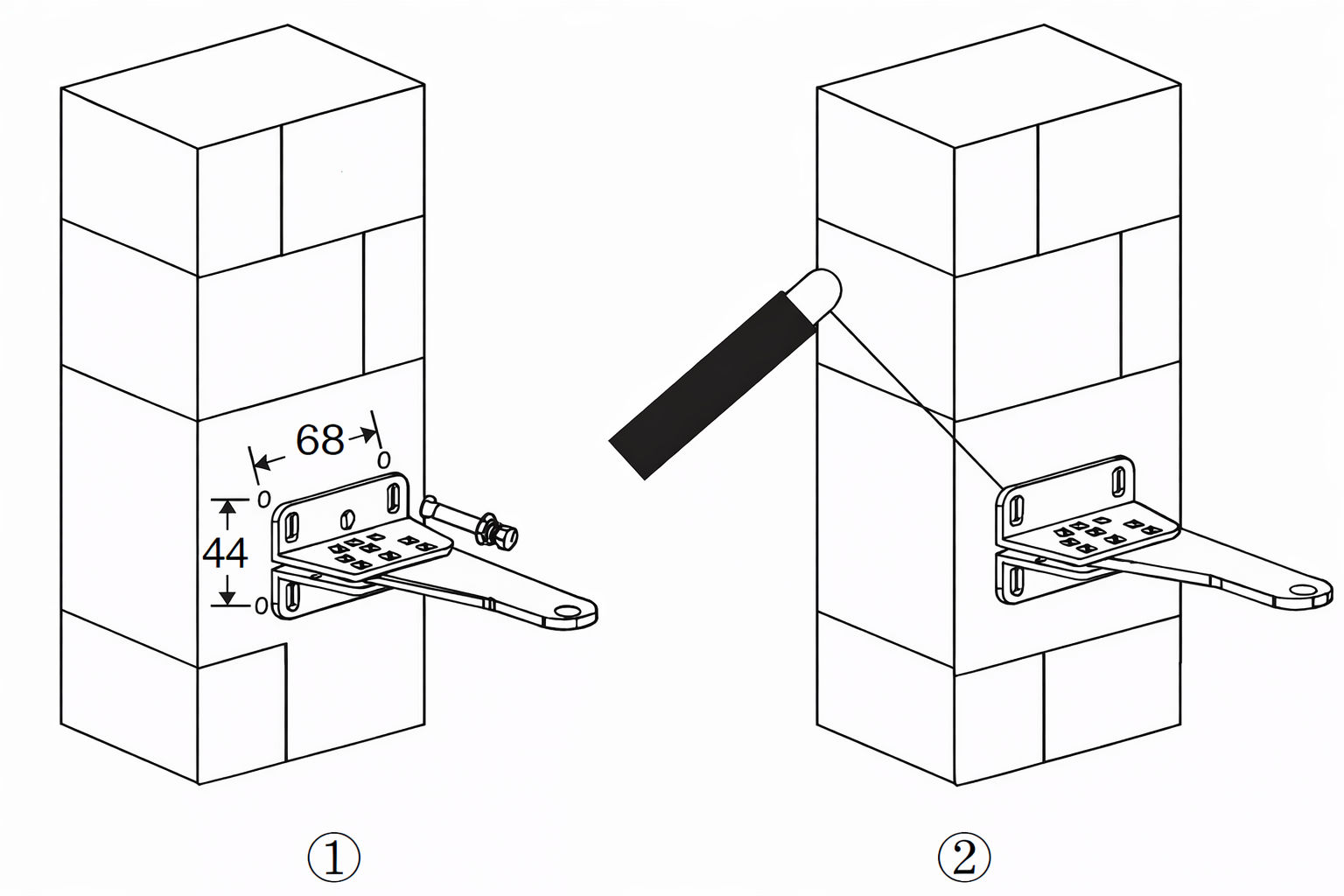

1. Fijar el soporte de poste a la pared:

Taladro de construcción y pernos:
Taladre 4 agujeros de 8 mm de diámetro.
Inserte los 4 pernos de hormigón proporcionados (1) y
apriete adecuadamente (no apriete en exceso ya que podría
arrancar el perno del hormigón o del ladrillo).
Coloque el soporte de conexión del motor y Tig.
Taladro de construcción y soldadura:
Taladre 4 agujeros de 8 mm de diámetro.
Ubique el soporte de poste con ranuras de 4 agujeros
sobre los agujeros perforados.
Suelde el soporte del motor al soporte de poste.

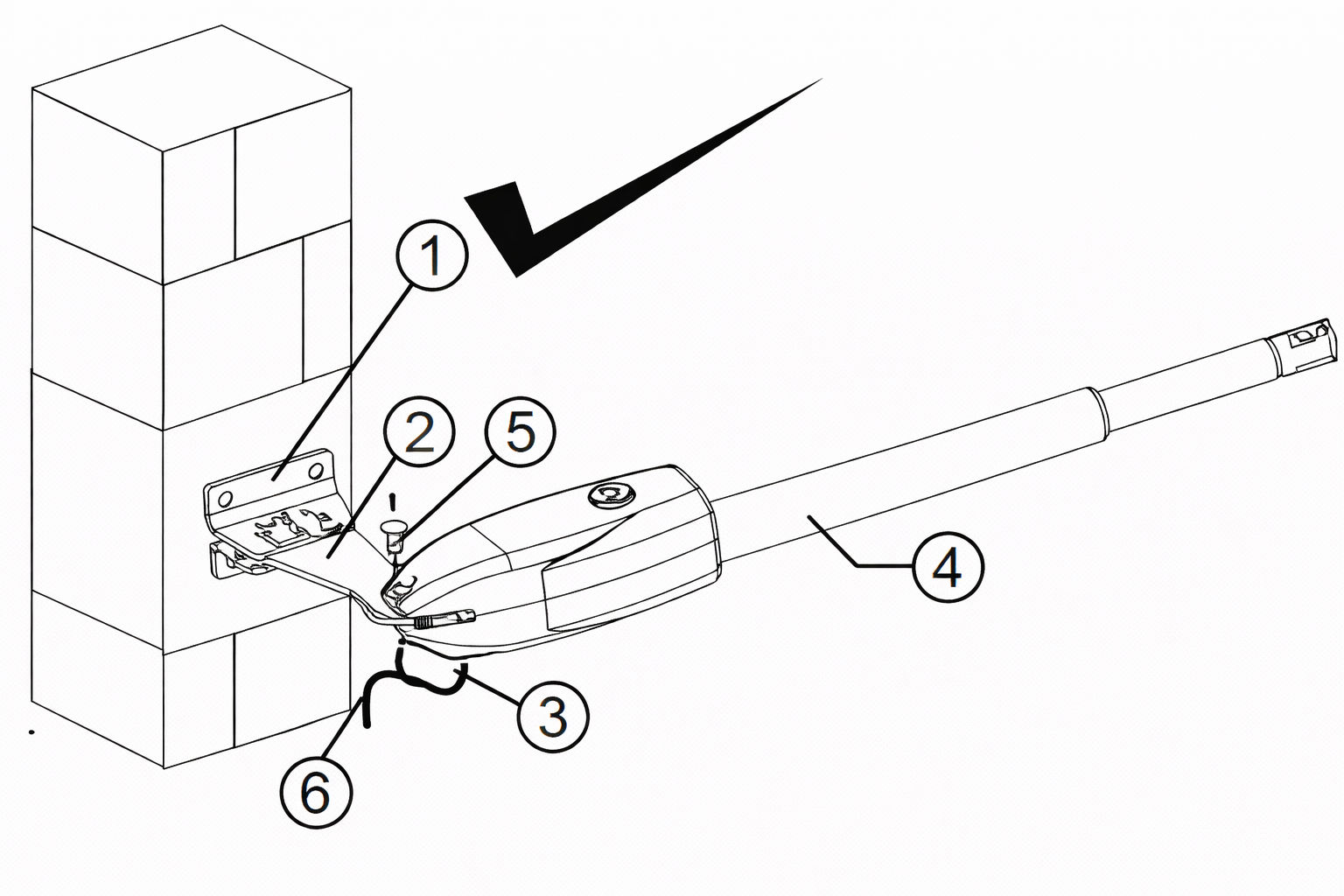

2. Ajuste el ángulo del orificio de drenaje del motor:

Vea la segunda imagen.
El cable no debe instalarse por encima del brazo del motor. Podría pellizcar y pelar el cable y causar
una descarga eléctrica.
* La liberación manual de anulación debe estar ubicada de cara a la vista del público.

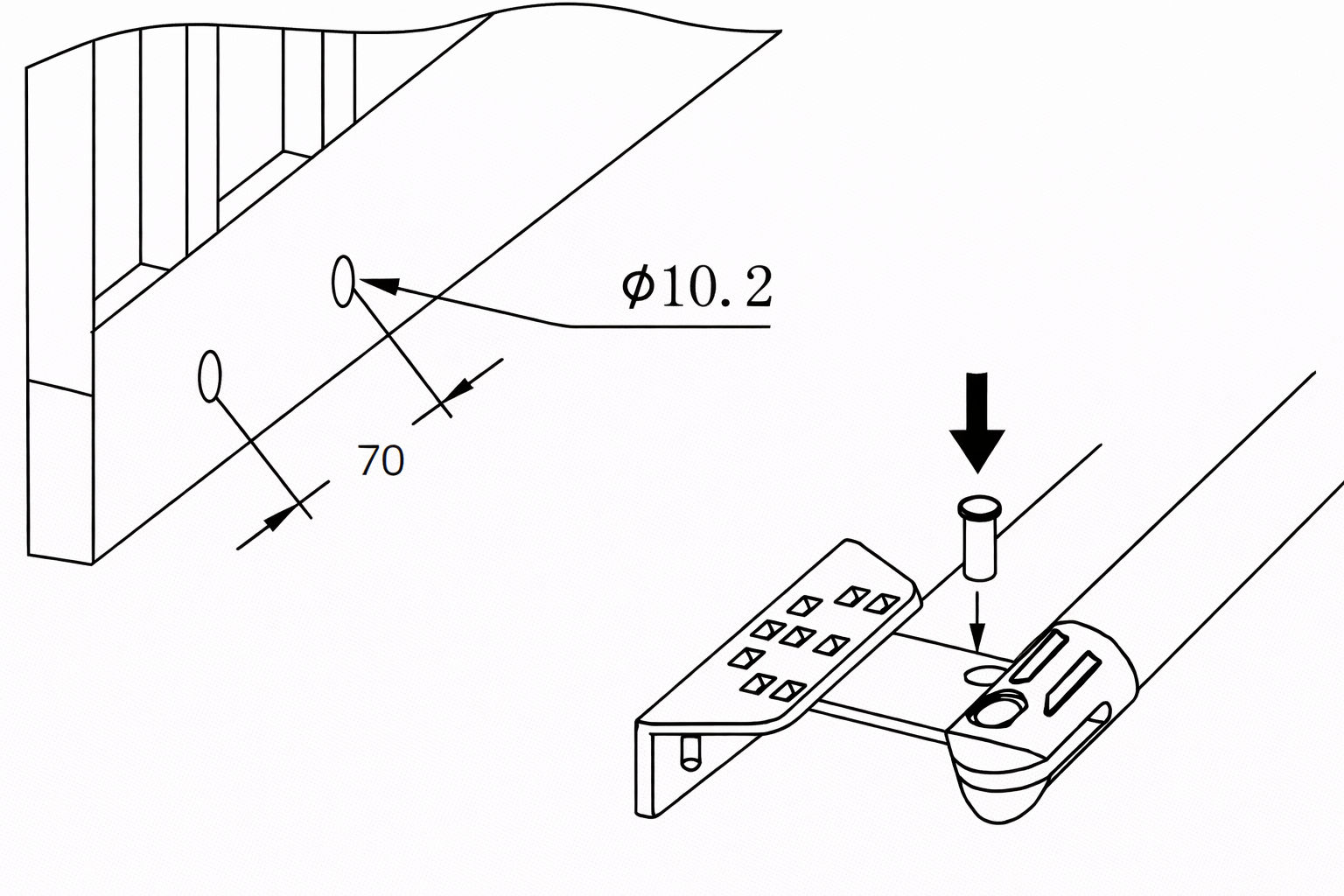

3. Fije el soporte trasero al cuerpo de la puerta:

Taladre 2 agujeros de 10,2 mm de diámetro con un espacio de 70 mm entre los 2 agujeros.
Ubique el soporte de puerta con ranuras de 2 agujeros sobre los agujeros perforados.
Coloque el soporte final del motor al soporte de la puerta usando los pernos apropiados y apriete adecuadamente. Tenga en cuenta que los pernos utilizados para fijar el soporte delantero a la puerta no están proporcionados, debido a que el grosor de cada puerta es diferente.
Inserte el pasador de bloqueo y las arandelas de sujeción.

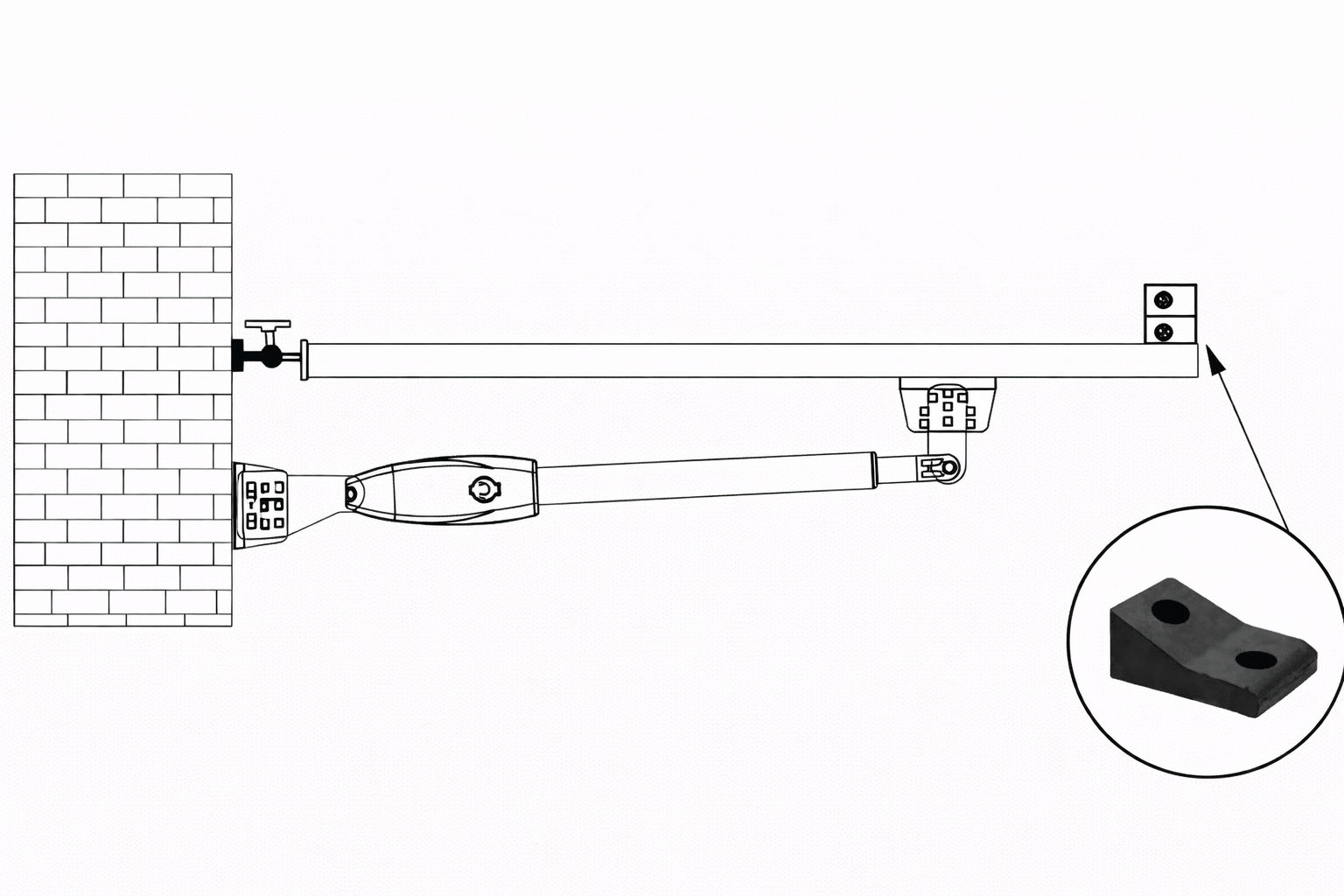

• Instale el tope de goma de la puerta.

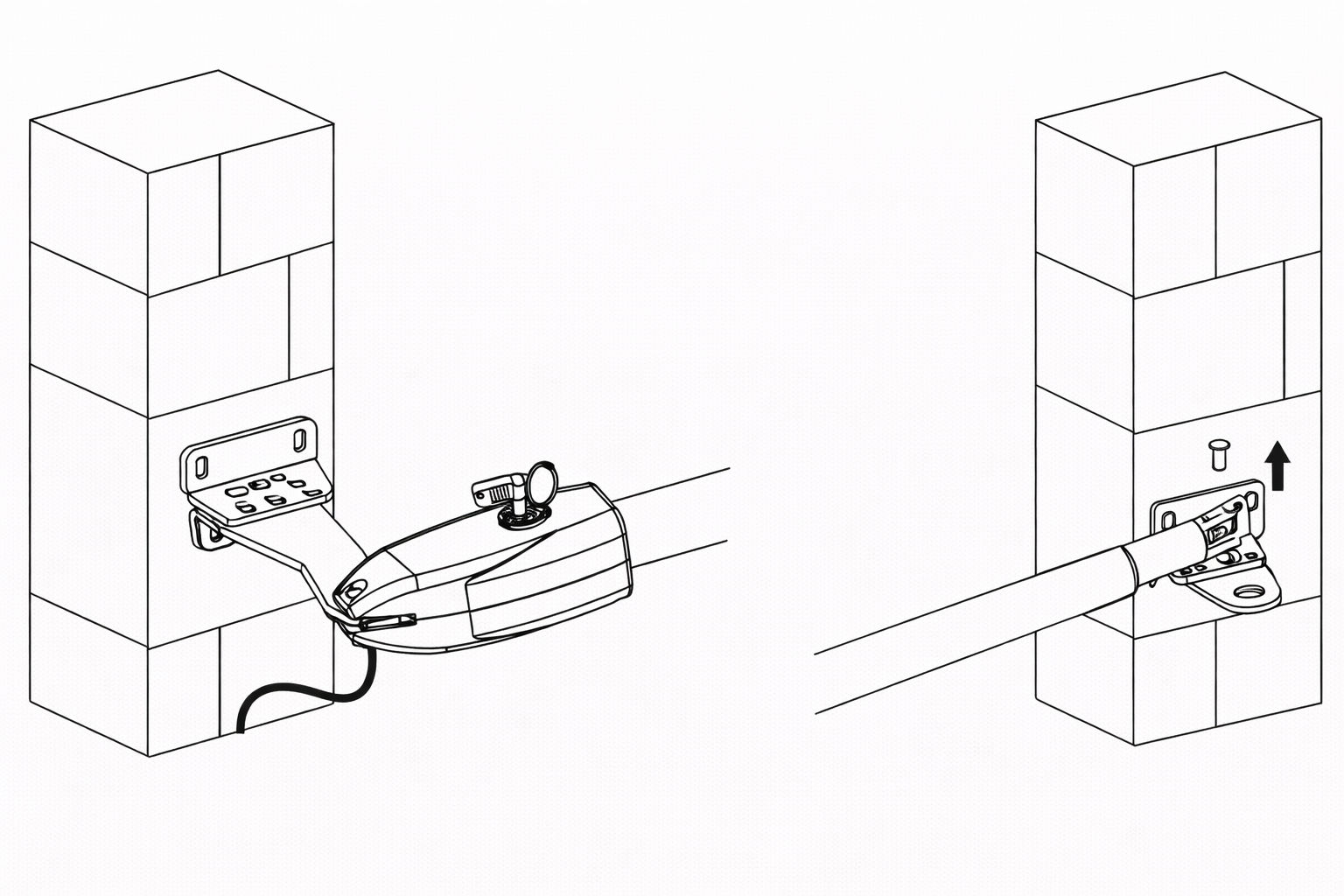

• El diagrama esquemático de apertura del cuerpo de la puerta cuando no hay energía se muestra arriba. Por favor, use la llave de liberación manual para aflojar el soporte de la puerta y el brazo del abridor de puerta. Luego levántelo.

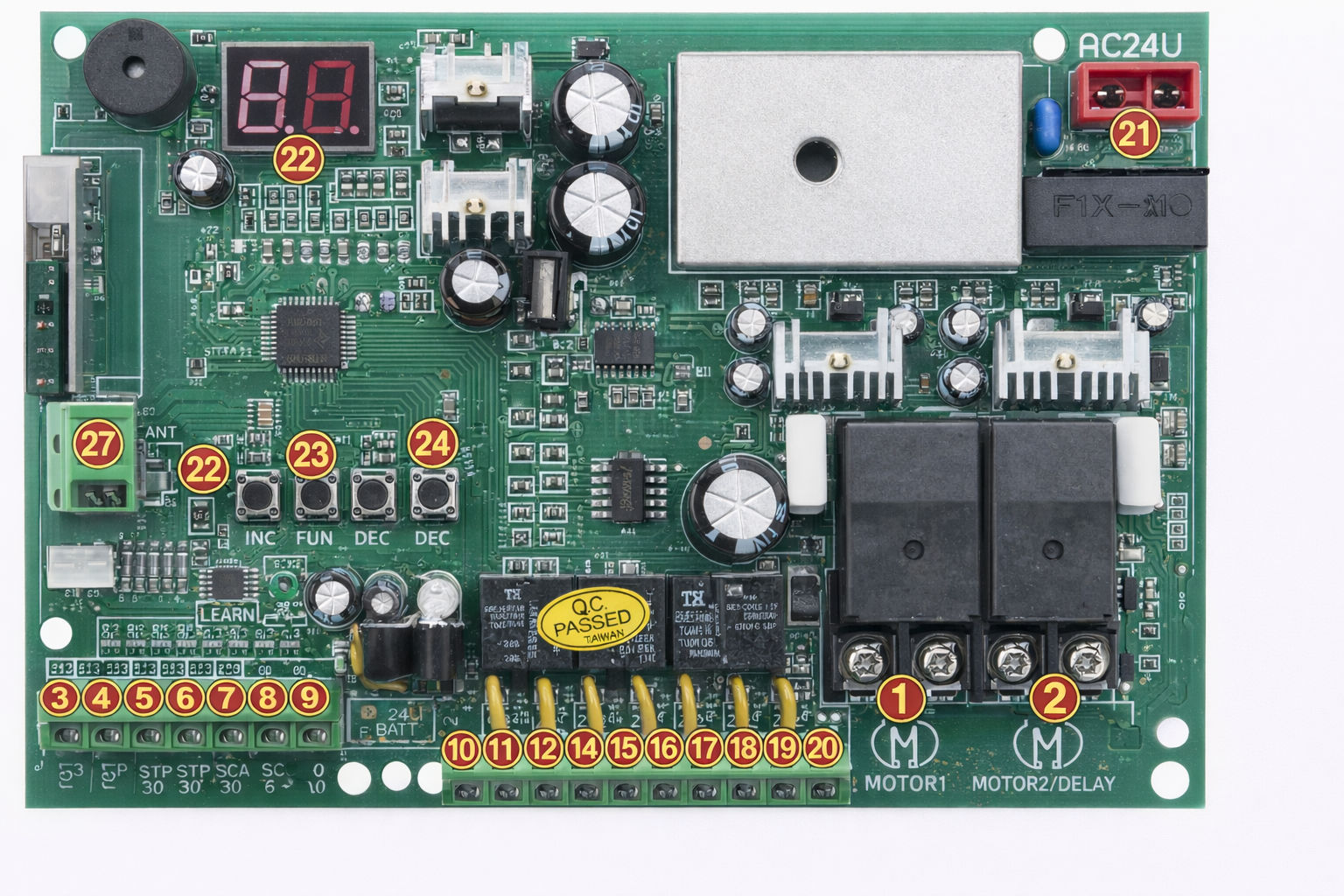

• Fuente de alimentación: AC 24V, disponible para añadir batería de respaldo de 24V.

• Aplicación: Usado para abridor de puerta batiente de doble o simple DC 24V.

• Codificador para transmisor: La fábrica posee código rodante.

• Cantidad de transmisores permitidos: Hasta 120PCS.

• MOTOR 1: Puerta esclava, cierra primero y abre última. Este terminal conecta el primer cable azul (contado de izquierda a derecha).

• MOTOR 2 (RETRASO): Puerta maestra, abre primero y cierra última. Este terminal conecta el primer cable rojo (contado de izquierda a derecha).

• ¡NOTA! Si solo tienes una puerta, el motor solo puede conectarse al terminal de Retraso del Motor 2.

• 2 LADOS: Para conectar a cualquier dispositivo externo que opere una puerta doble.

• COM: Para conectar a la "tierra".

• 1 LADO: Para conectar a cualquier dispositivo externo que opere la puerta simple.

• Tarjeta de proximidad: Para conectar a cualquier dispositivo externo que operará para abrir la puerta.

• COM: Para conectar al dispositivo externo "tierra".

• IR: El terminal infrarrojo es para conectar al haz de seguridad.

• 12V: La salida es para conectar al sensor de fotocélula, corriente de salida continua <=200mA. (Salida DC 24V, corriente es 1A).

• Batería 24V +: Para conectar la batería de respaldo +.

• Batería 24V -: Para conectar la batería de respaldo -.

• 24V: La salida DC 24V es para conectar a un dispositivo externo.

• GND: Para conectar a la tierra de un dispositivo externo.

• Lámpara 24V +: Para conectar a la luz intermitente +.

• Lámpara 24V -: Para conectar a la luz intermitente -.

• Cerradura (NF): El terminal NF que se usa para conectar a la cerradura eléctrica.

• Com(24V): Comúnmente usado para conectar a la tierra de la cerradura.

• Cerradura(NA): El terminal NA que se usa para conectar a la cerradura magnética.

• GND: Para conectar a la tierra del sistema de alarma.

• SP: Salida DC 24V conectando con el sistema de alarma.

• AC 24V: Para conectar con el transformador.

• Pantalla digital: Para mostrar los datos de configuración.

• INC+: Para aumentar cifras

• FUN: Usado para entrar en el menú de configuración y confirmar los datos.

• DEC-: Para disminuir cifras de configuración de los datos.

• Botón de aprendizaje: Para programar/borrar el mando a distancia.

• ANT y GND: Usado para conectar con la antena.
