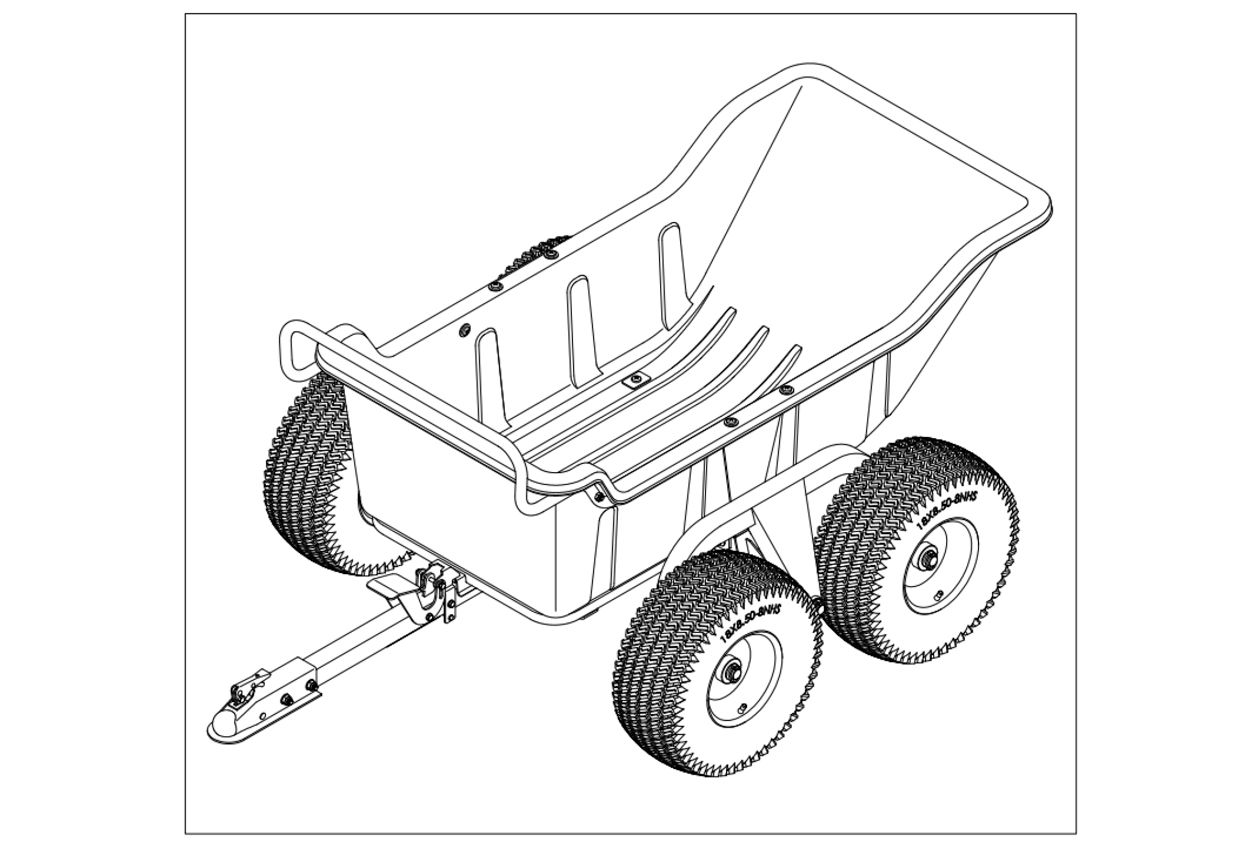

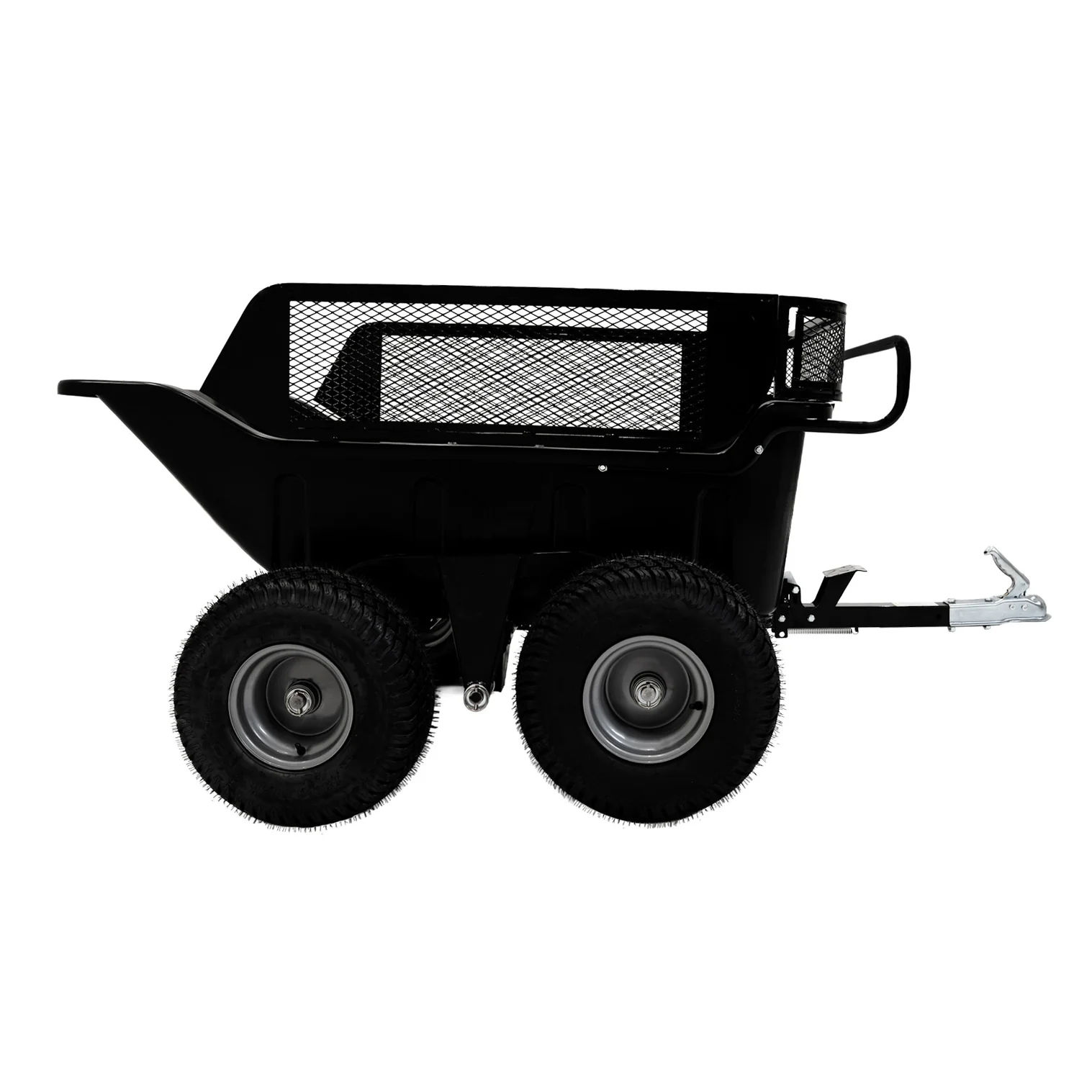

T-MECH Remorque Basculante à 4 Roues

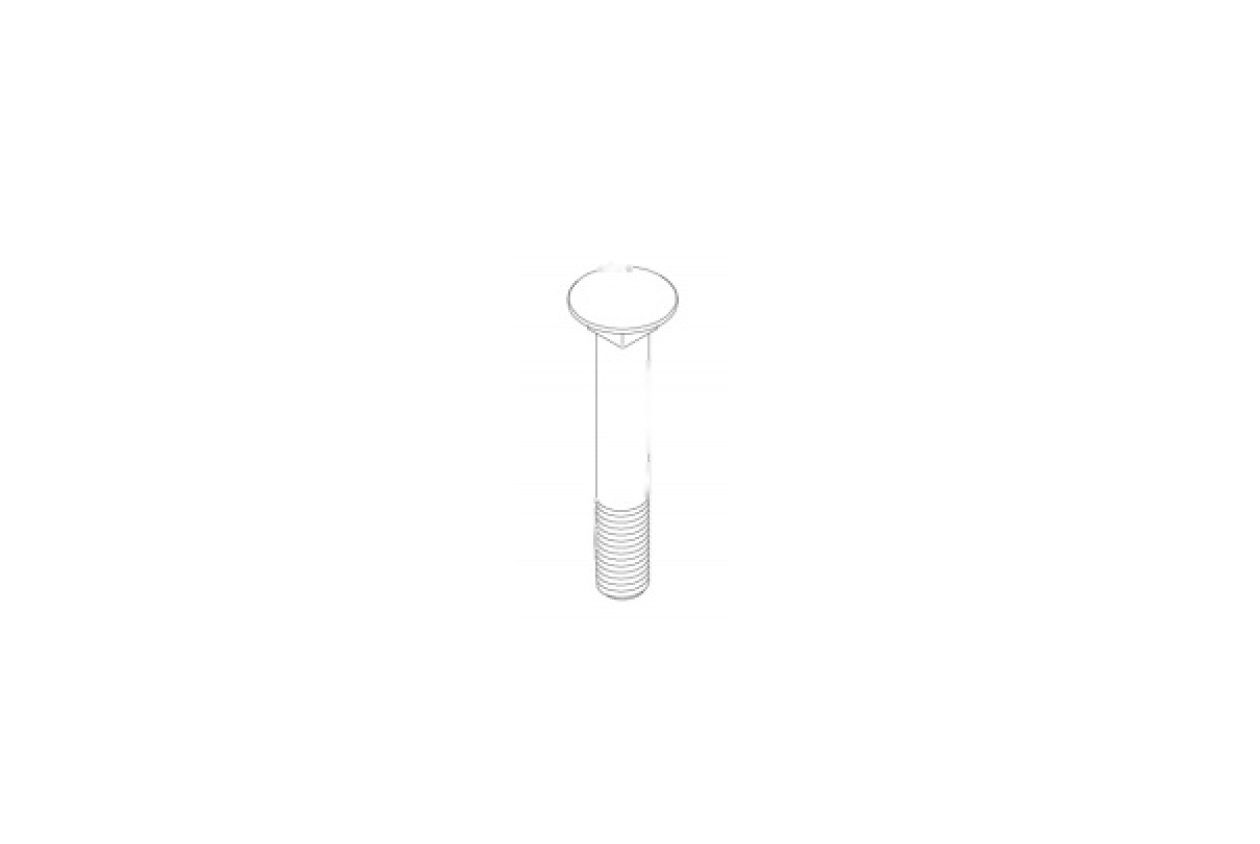

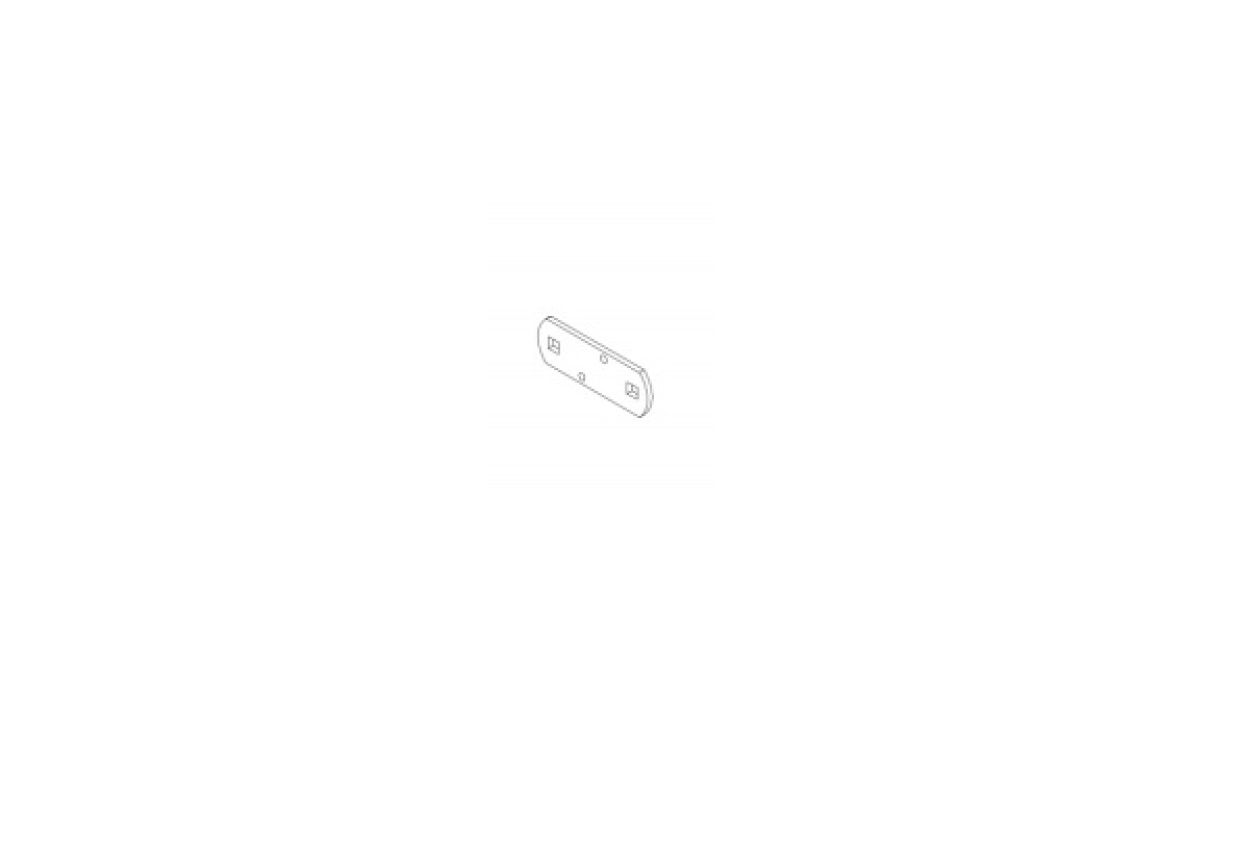

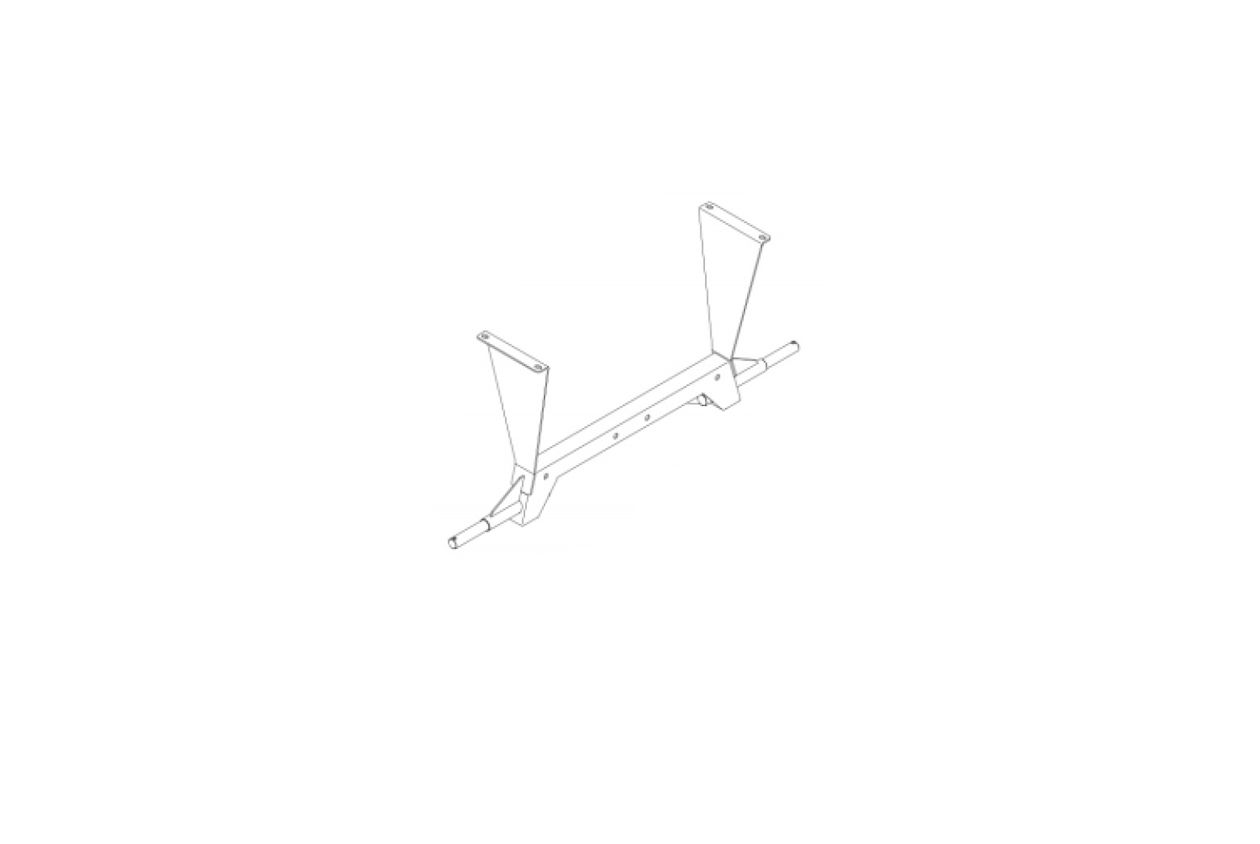

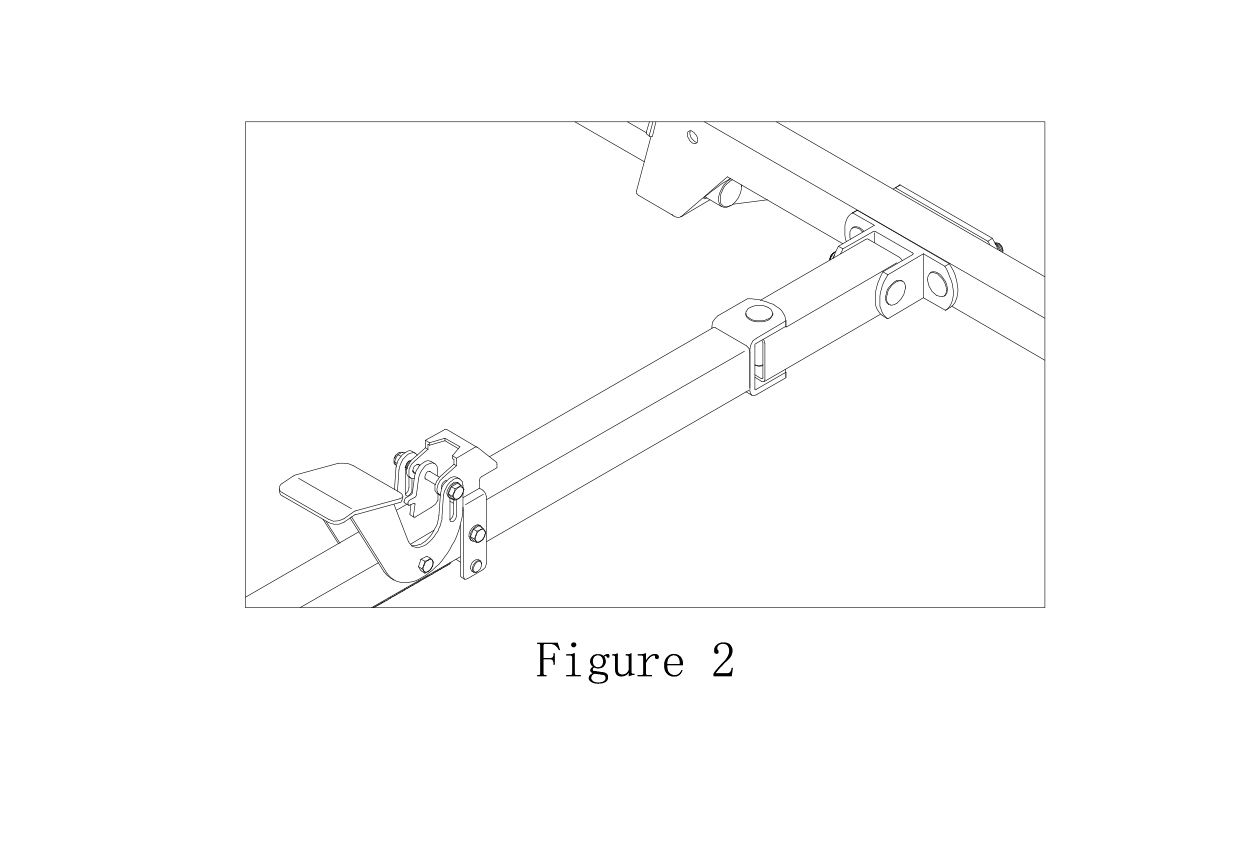

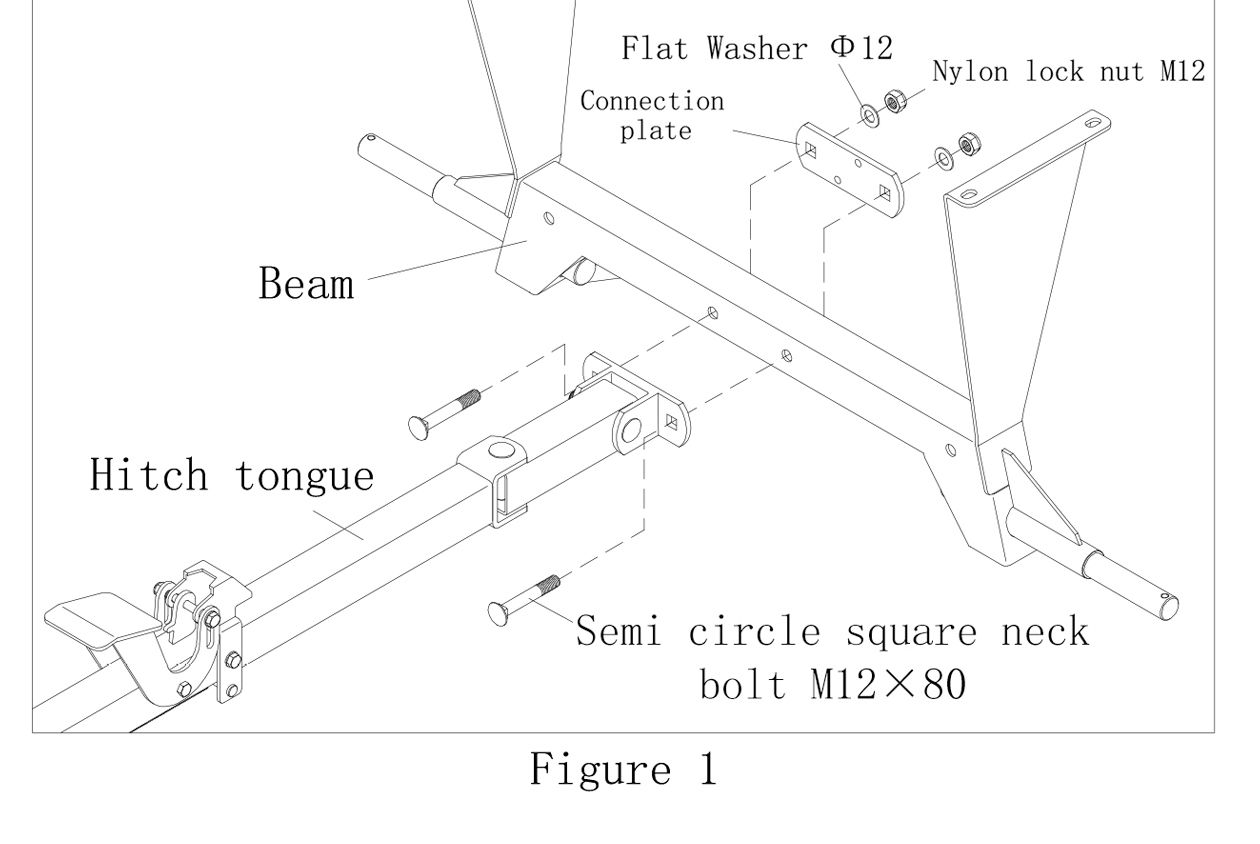

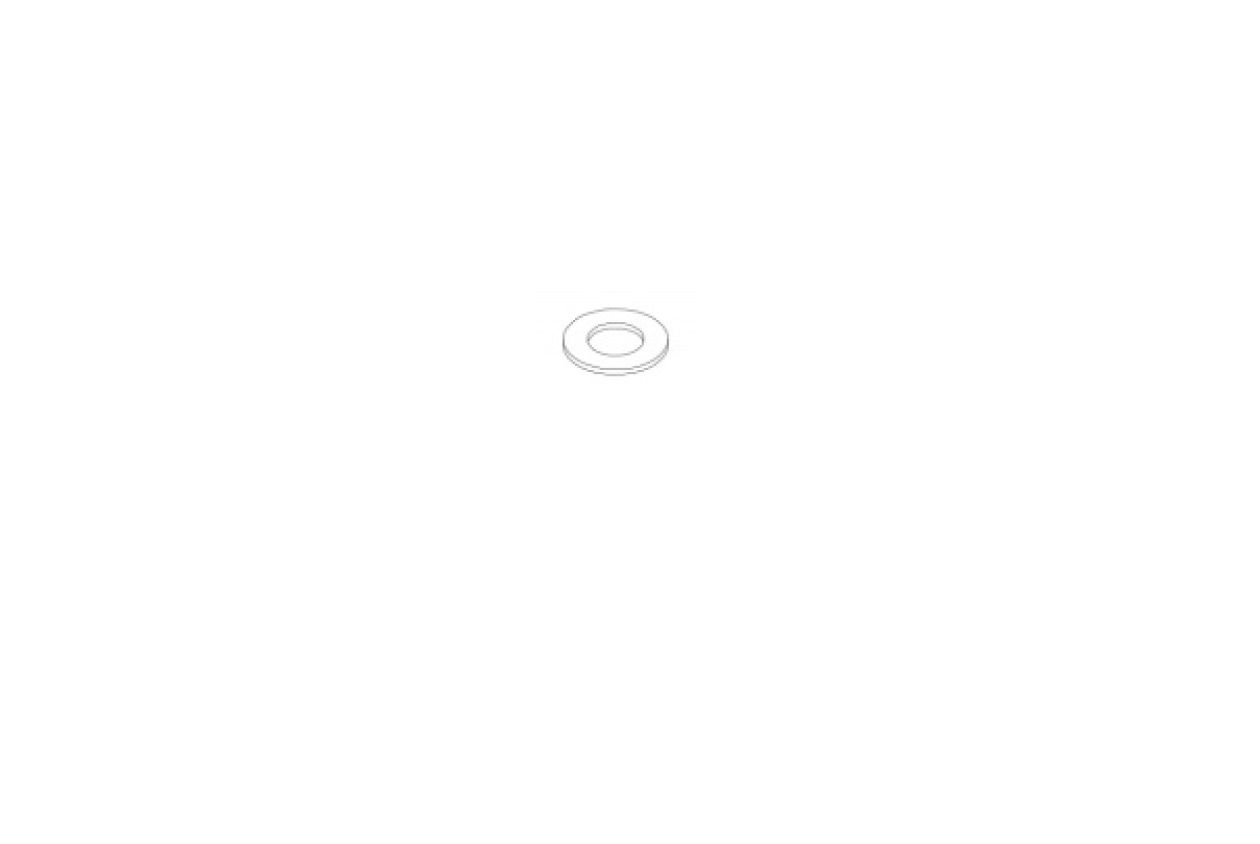

Comme indiqué à la Figure 1, utilisez 2 x Boulons à col carré demi-cercle M12x80, 2 x Rondelles plates φ12, 2 x Écrous frein en nylon M12, et 1 Plaque de connexion pour installer ensemble le Composant de barre de remorquage et la Poutre (voir Figure 2).

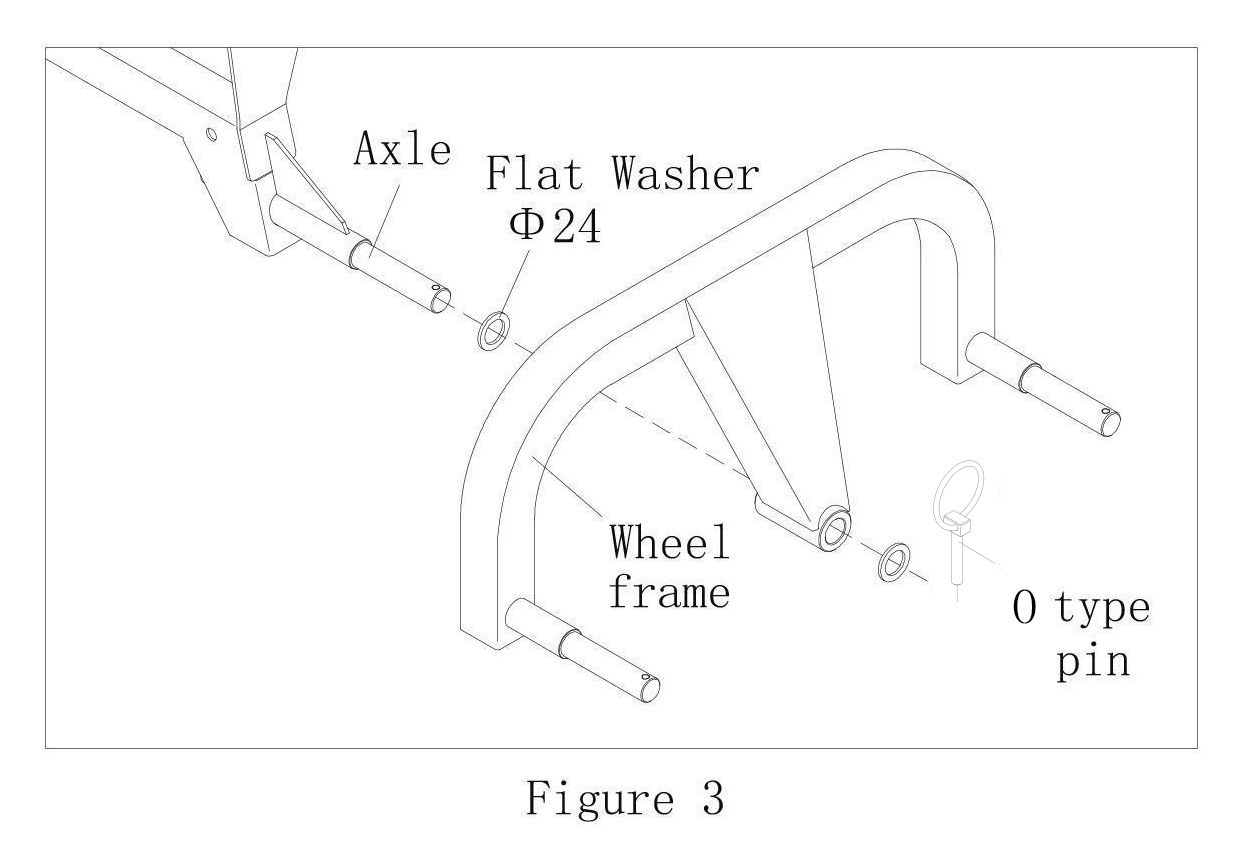

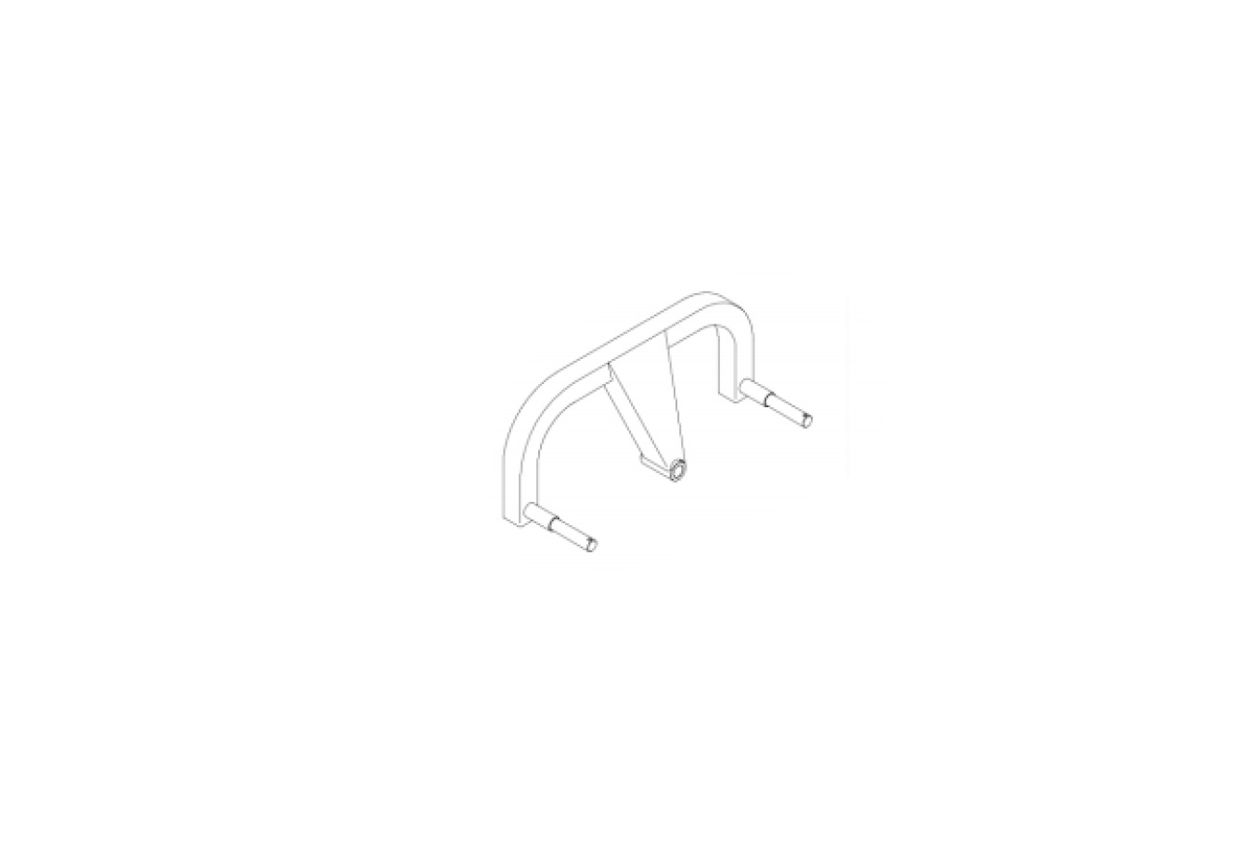

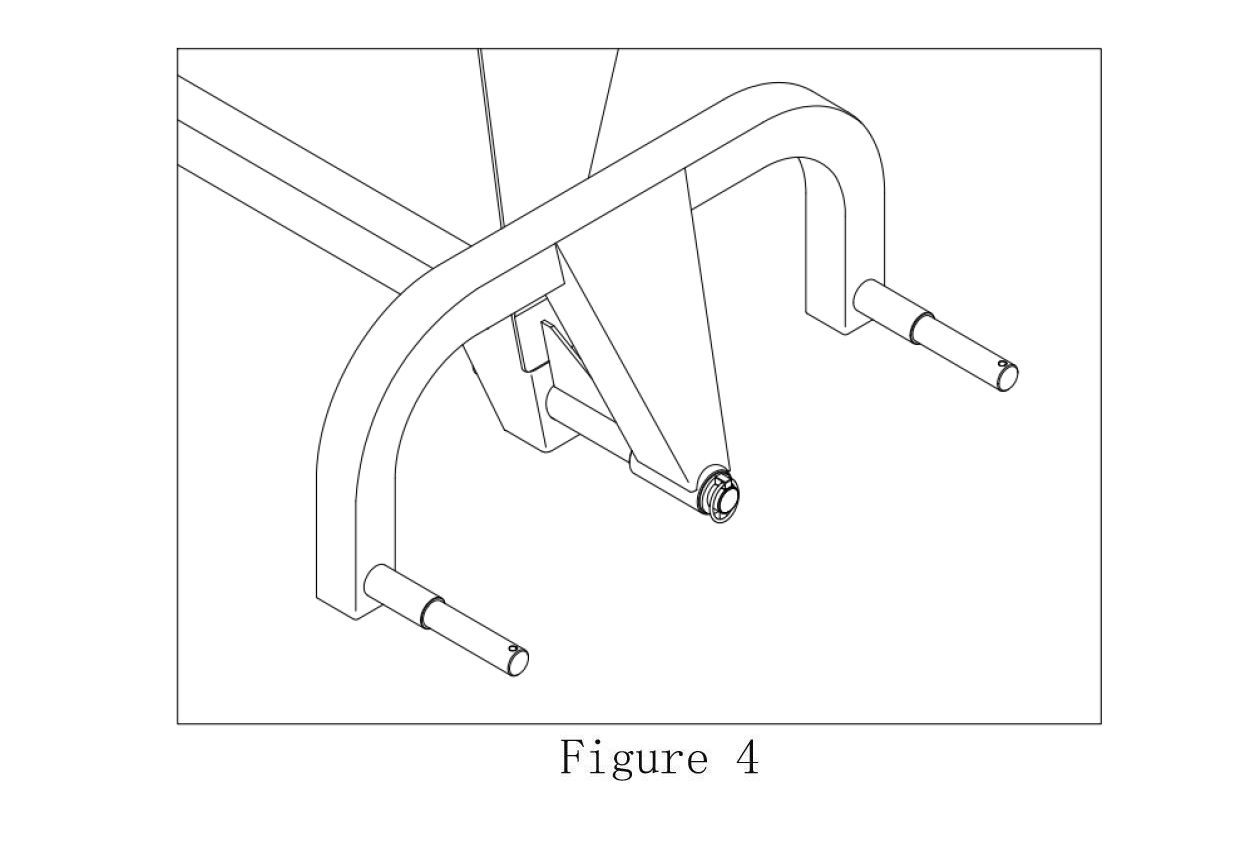

1. Comme indiqué sur la Figure 3, utilisez 2 x Rondelles plates φ24 et 1 x goupille de type 0 pour installer un Cadre de roue sur l'Axe d'un côté de la Poutre, et installez le Cadre de roue de l'autre côté de la même manière (voir Figure 4).

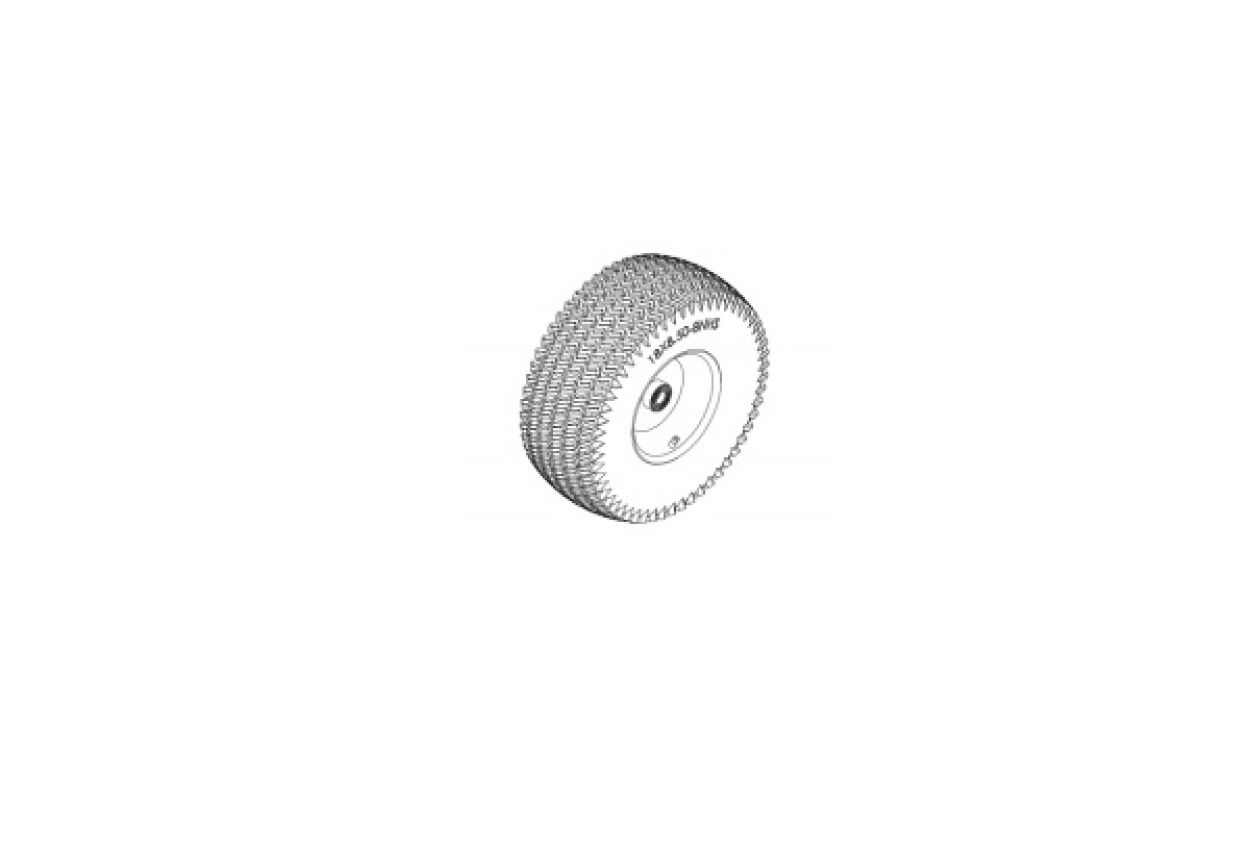

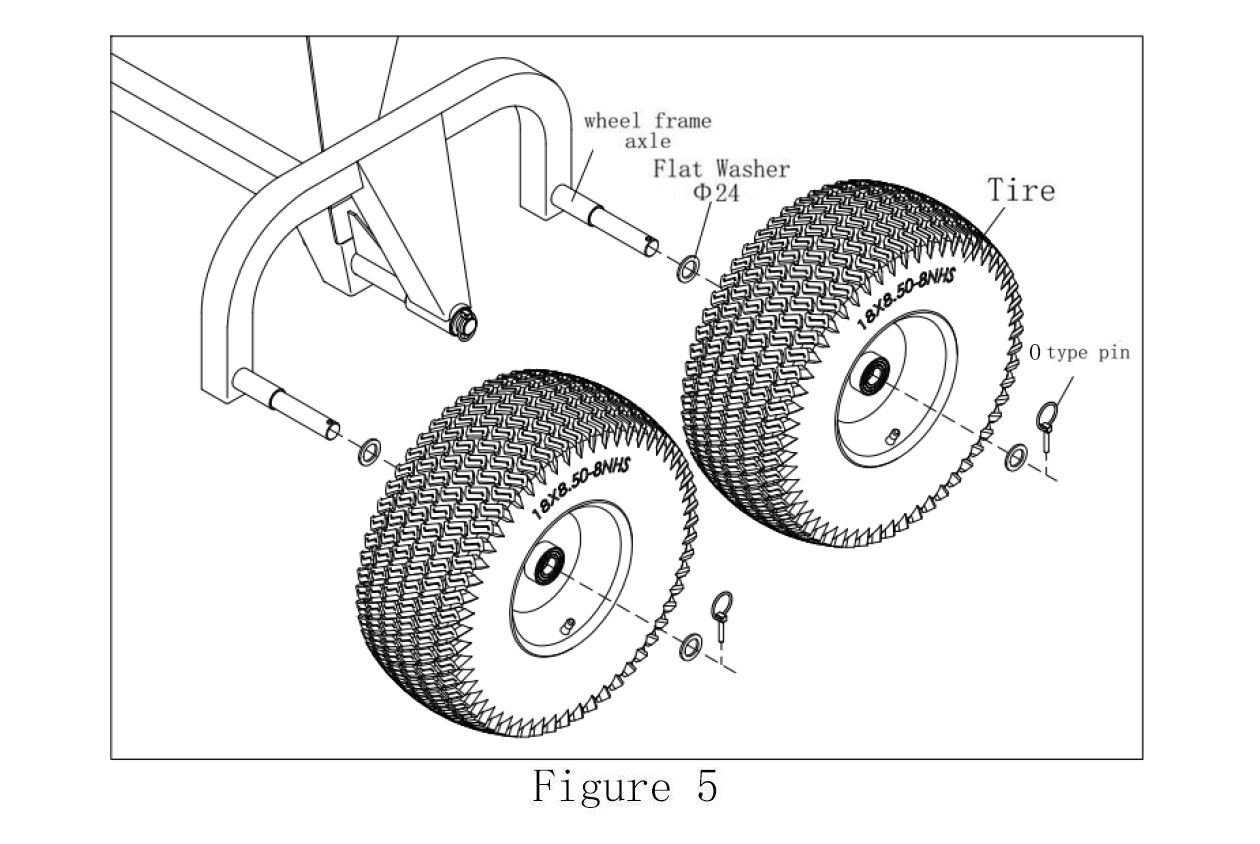

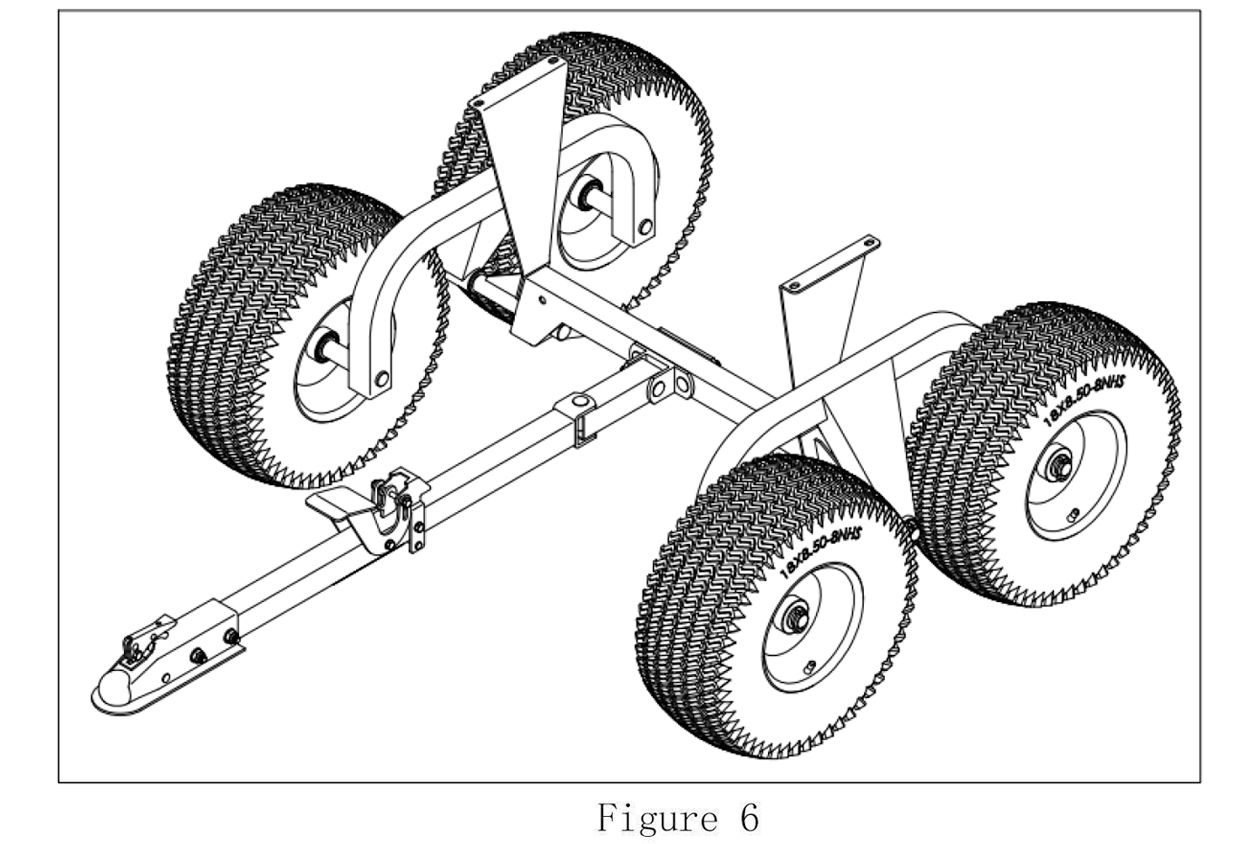

2. Comme indiqué sur la Figure 5, utilisez 2 x Rondelles plates φ24 et 1 x goupille de type 0 pour installer un Pneu sur l'Axe du Cadre de roue. La valve de gonflage du pneu est à l'extérieur. Ensuite, installez le deuxième Pneu et utilisez la même méthode de l'autre côté. Installez 2 Pneus (voir Figure 6).

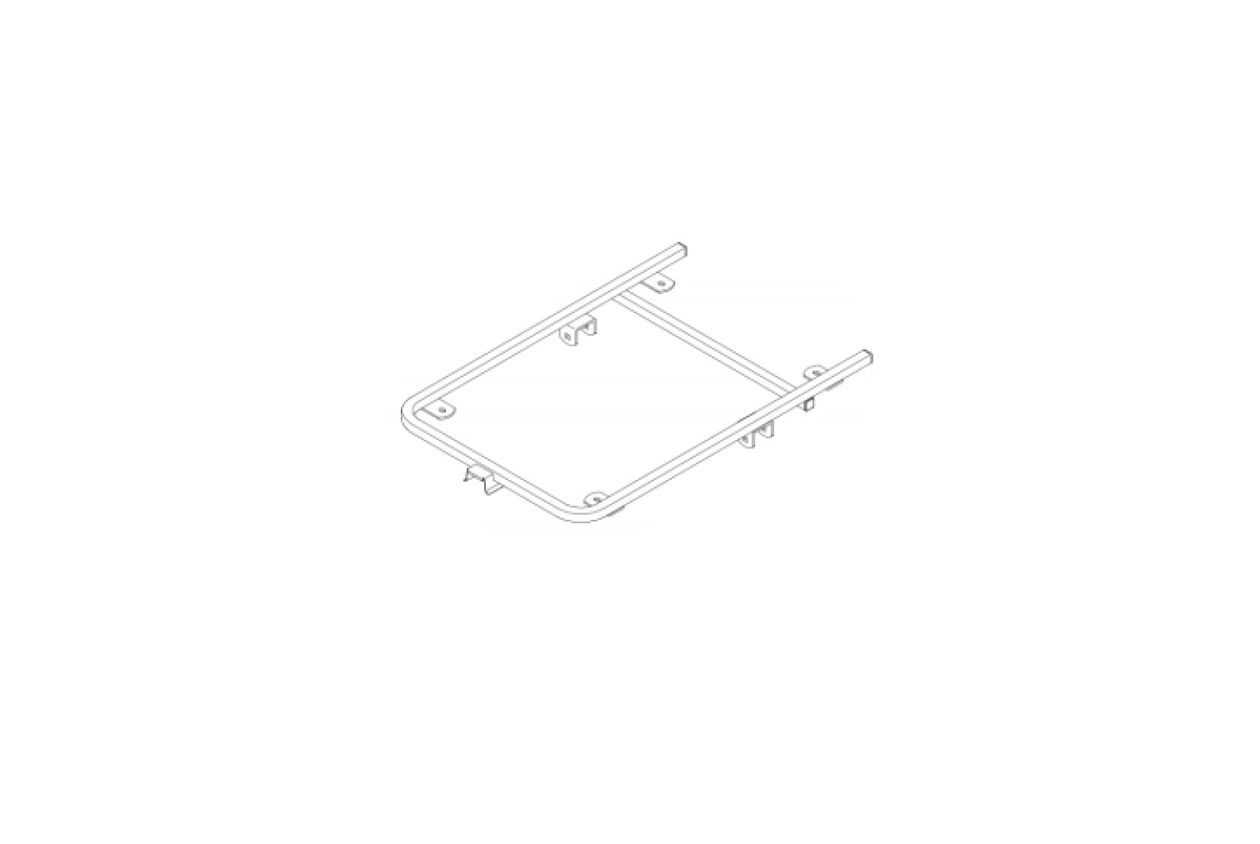

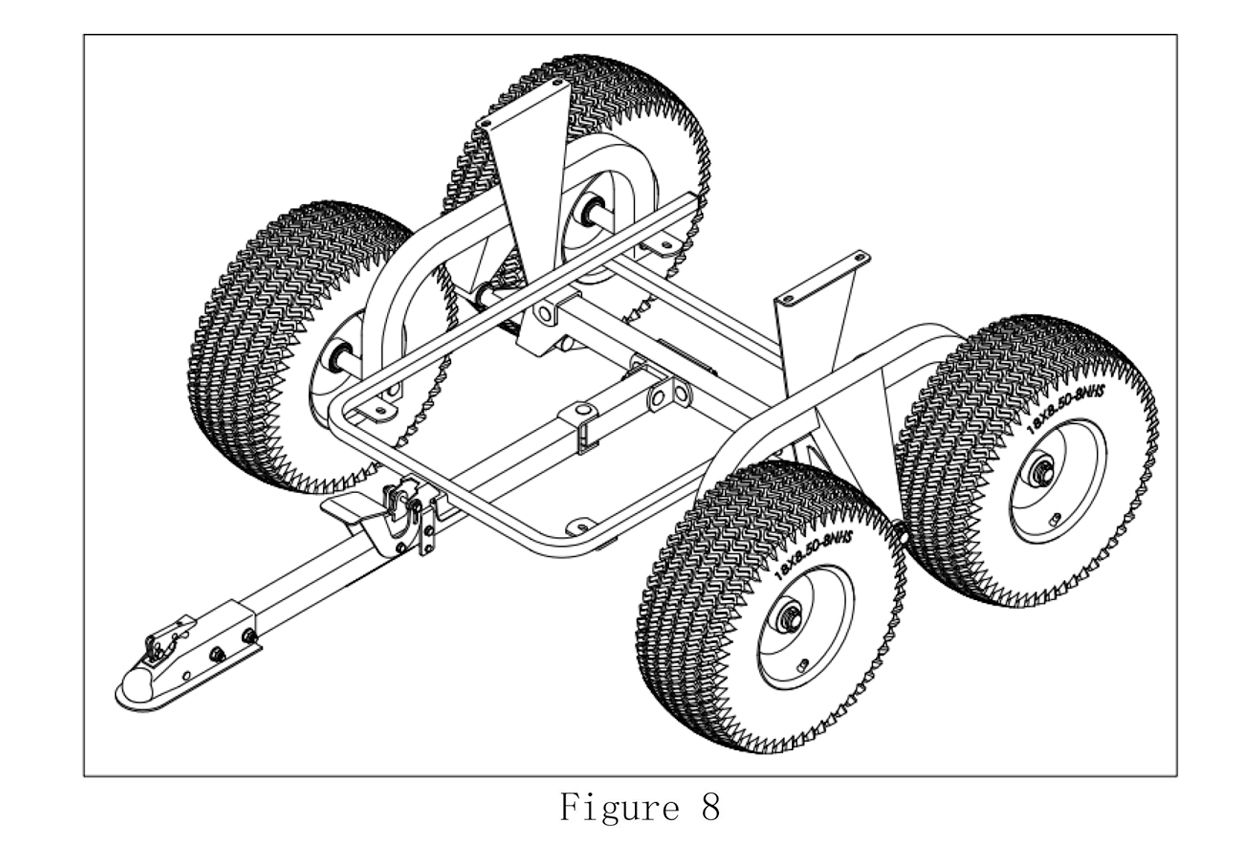

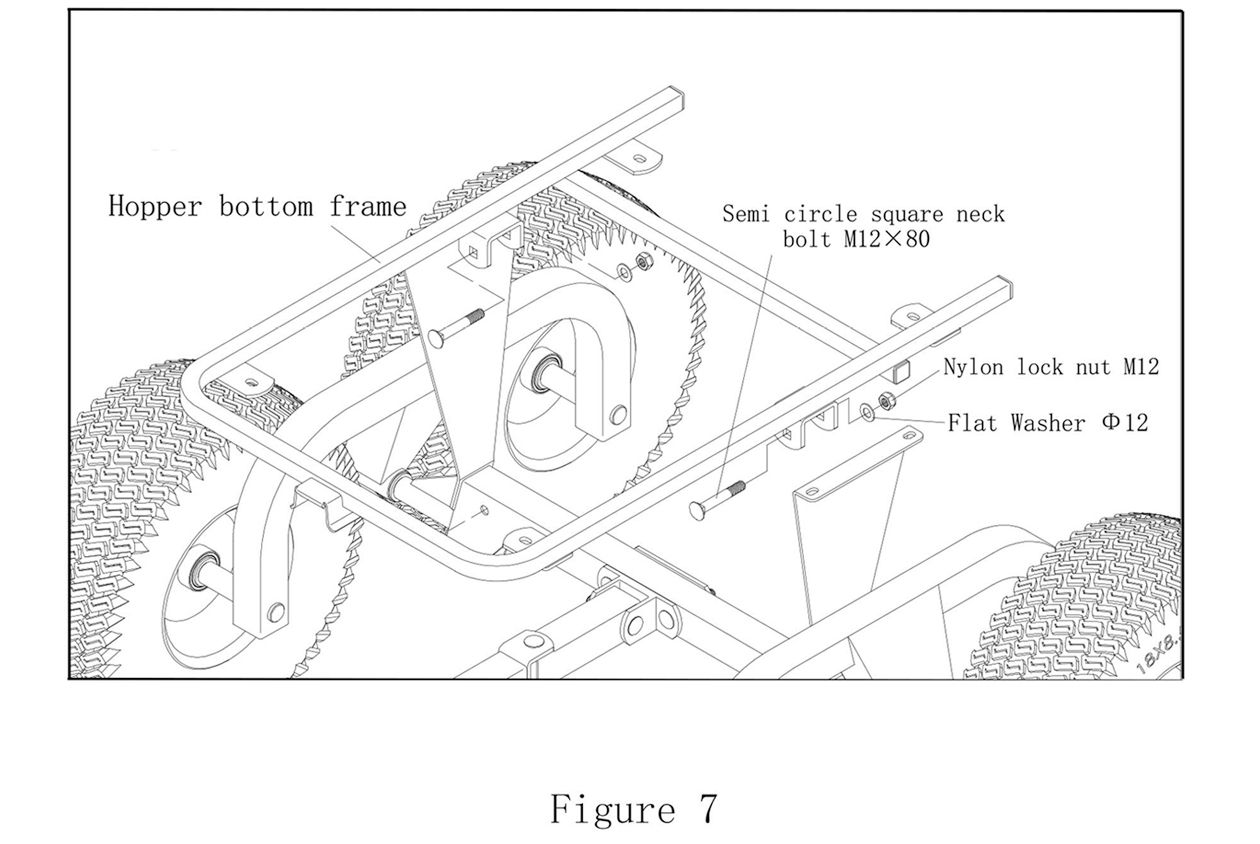

Comme indiqué à la Figure 7, utilisez 2 x Boulons à col carré demi-cercle M12x80, 2 x Rondelles plates φ12, et 2 x Écrous frein en nylon M12 pour installer le cadre inférieur de la trémie et le cadre du corps ensemble (voir Figure 8).

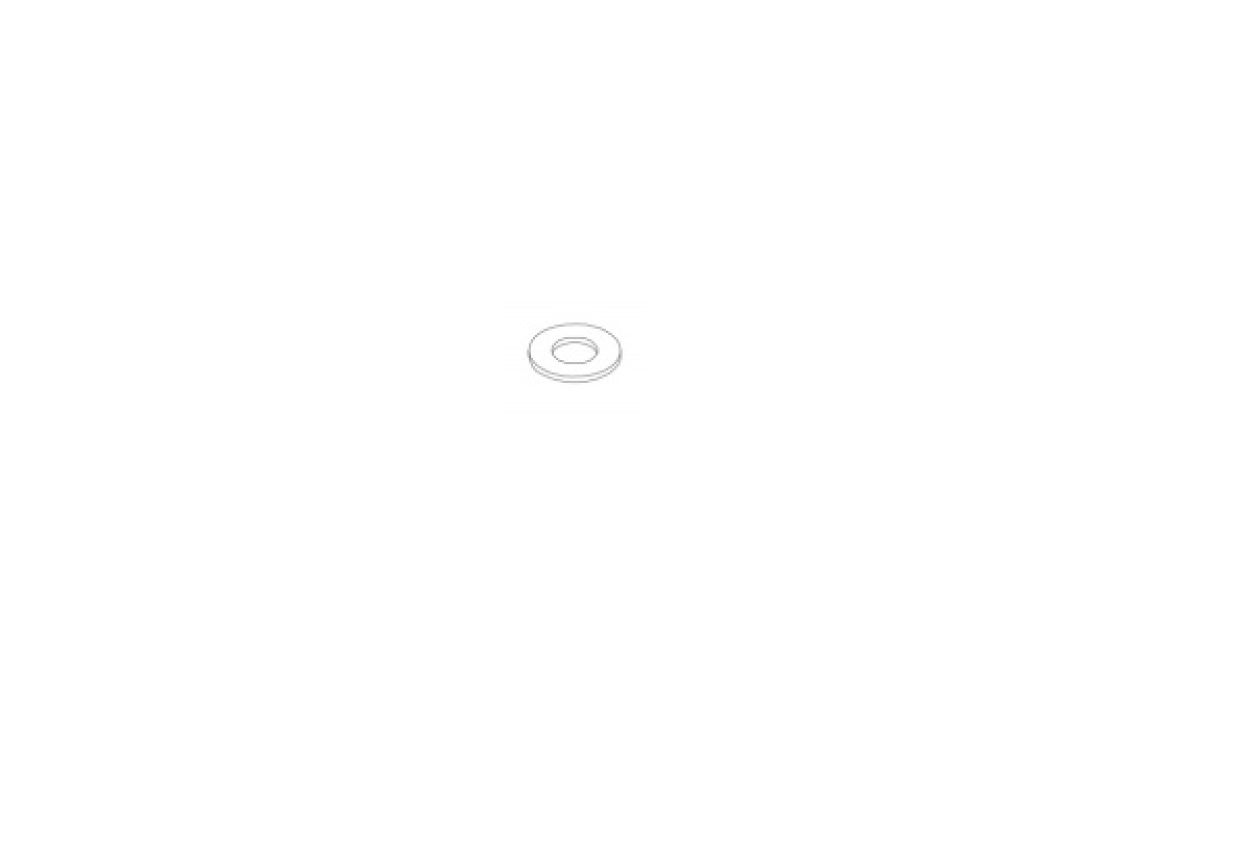

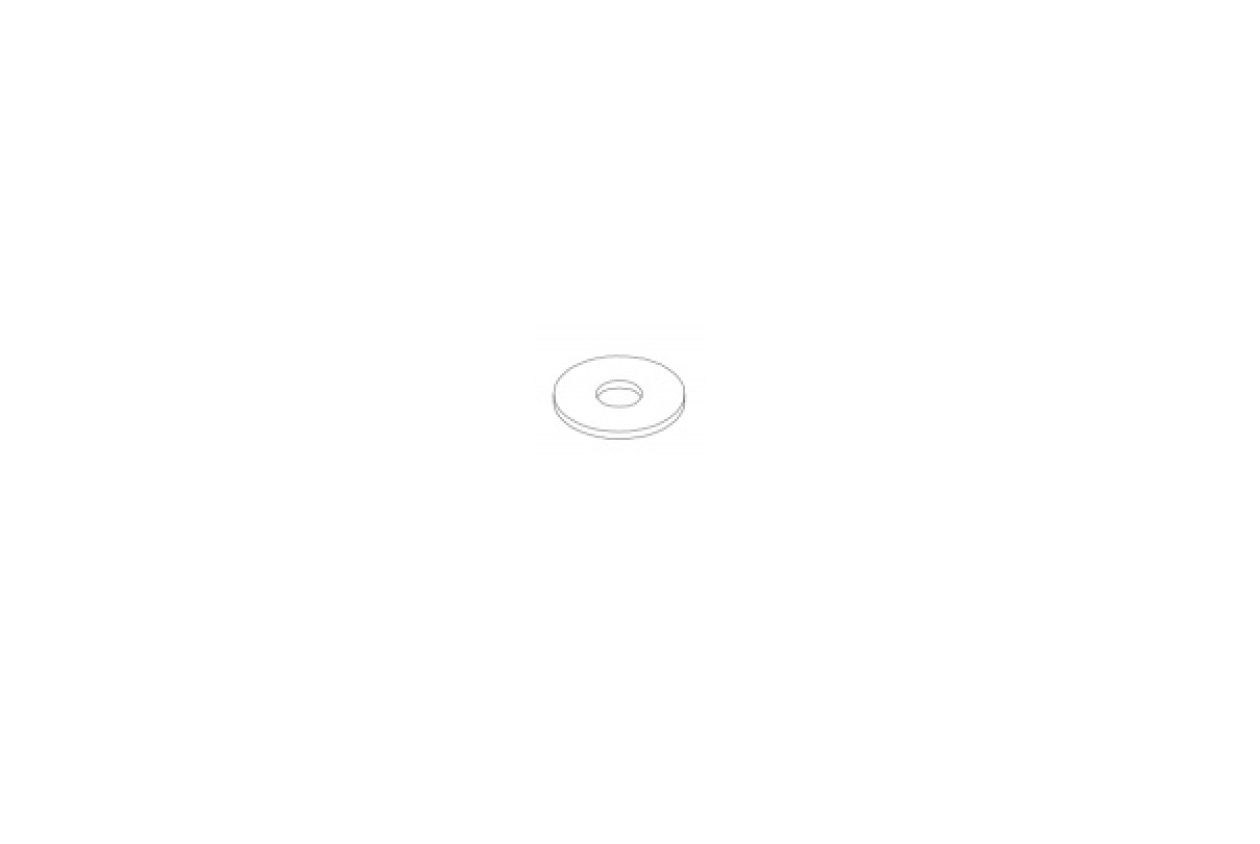

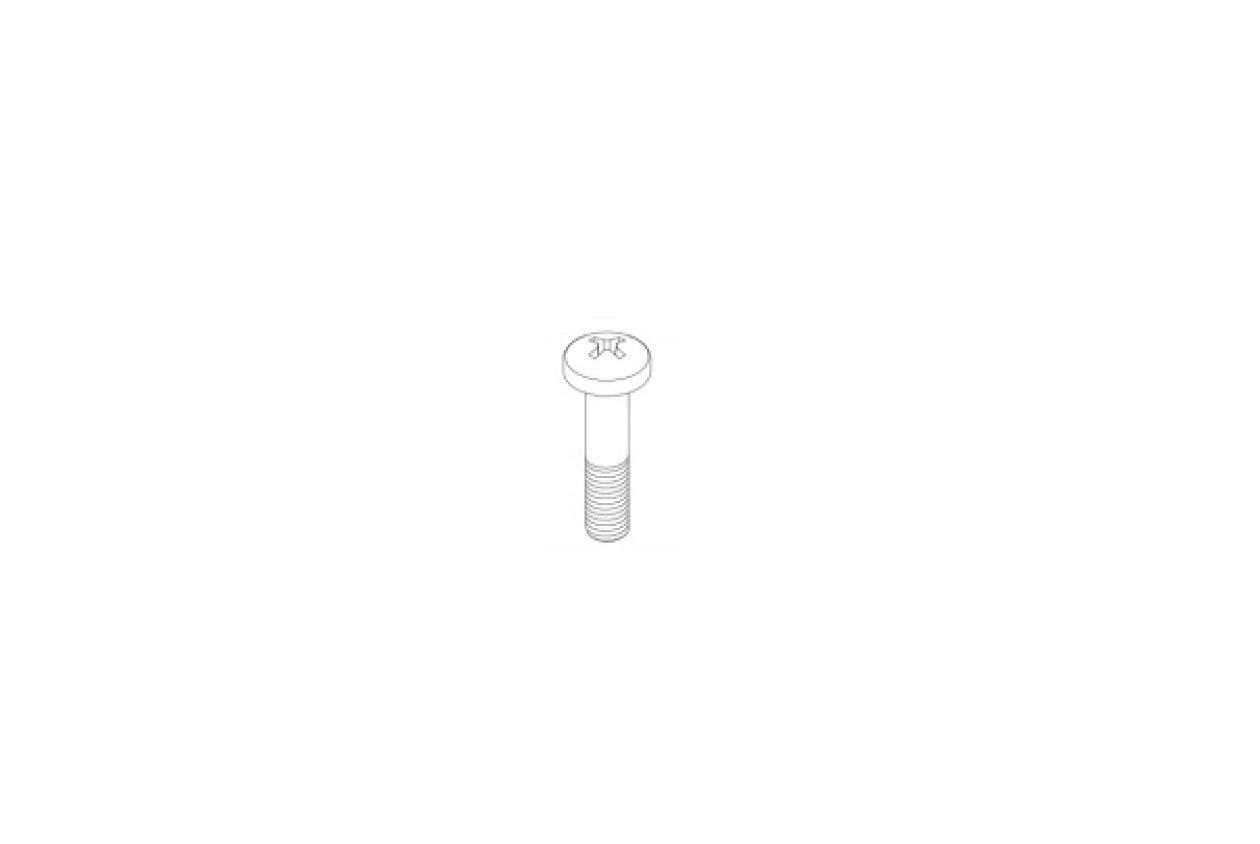

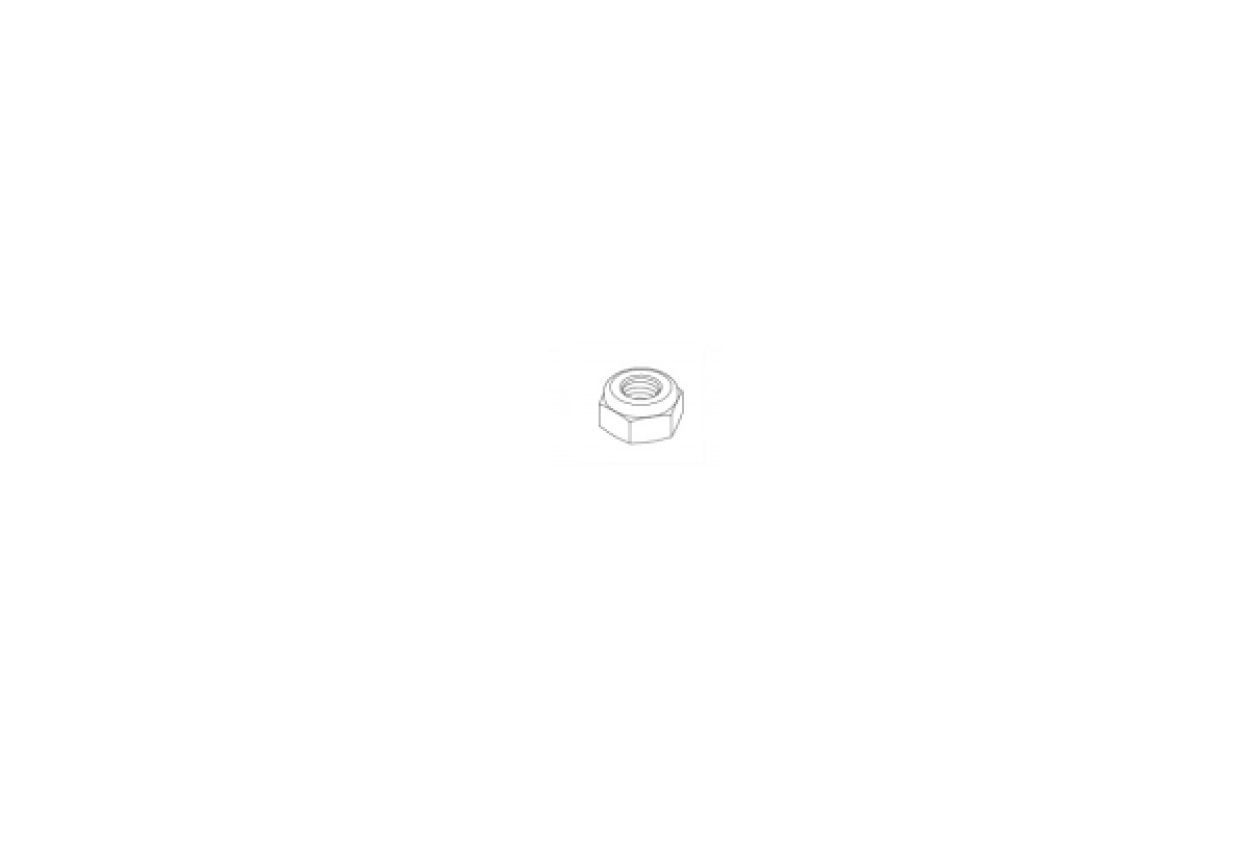

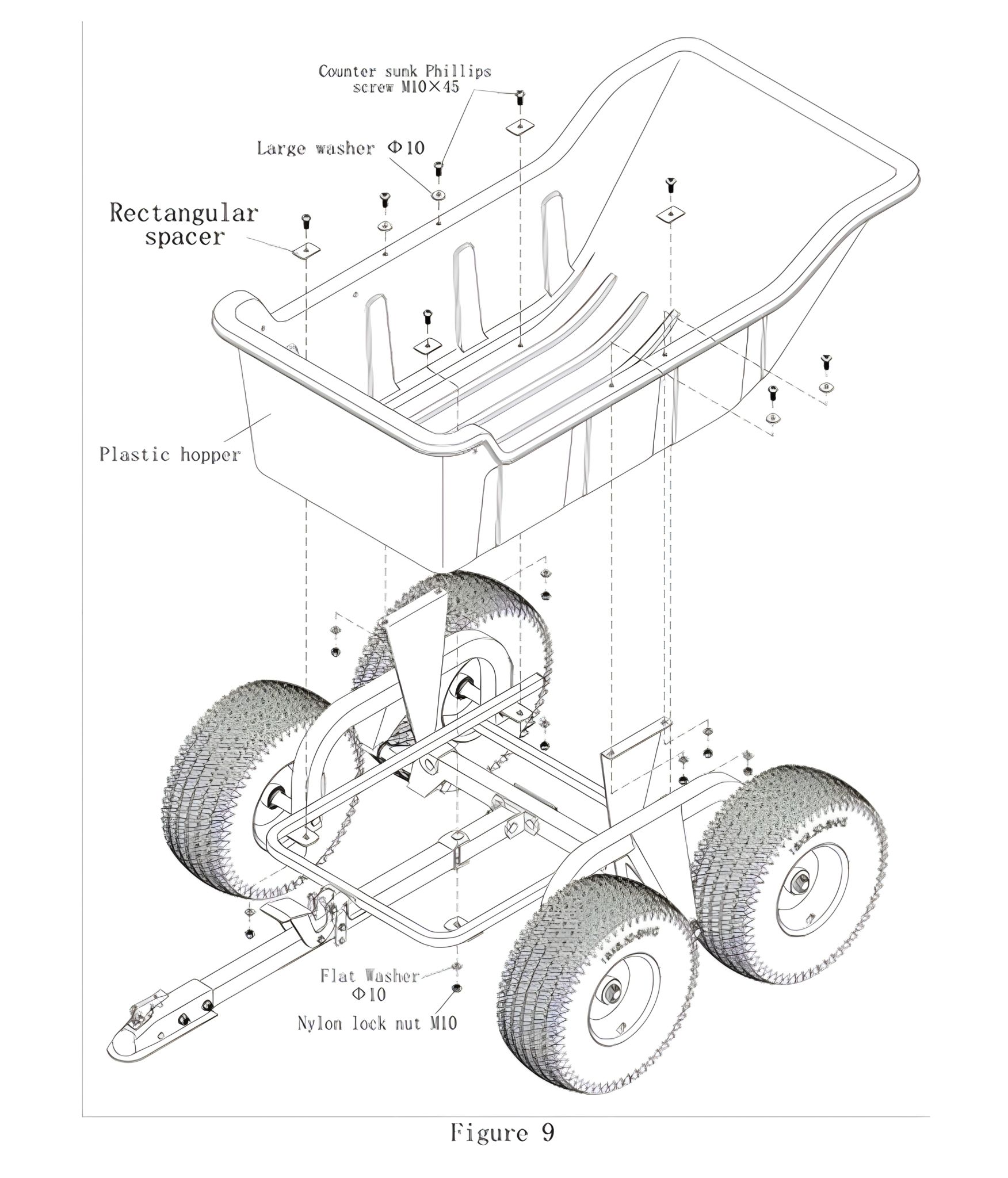

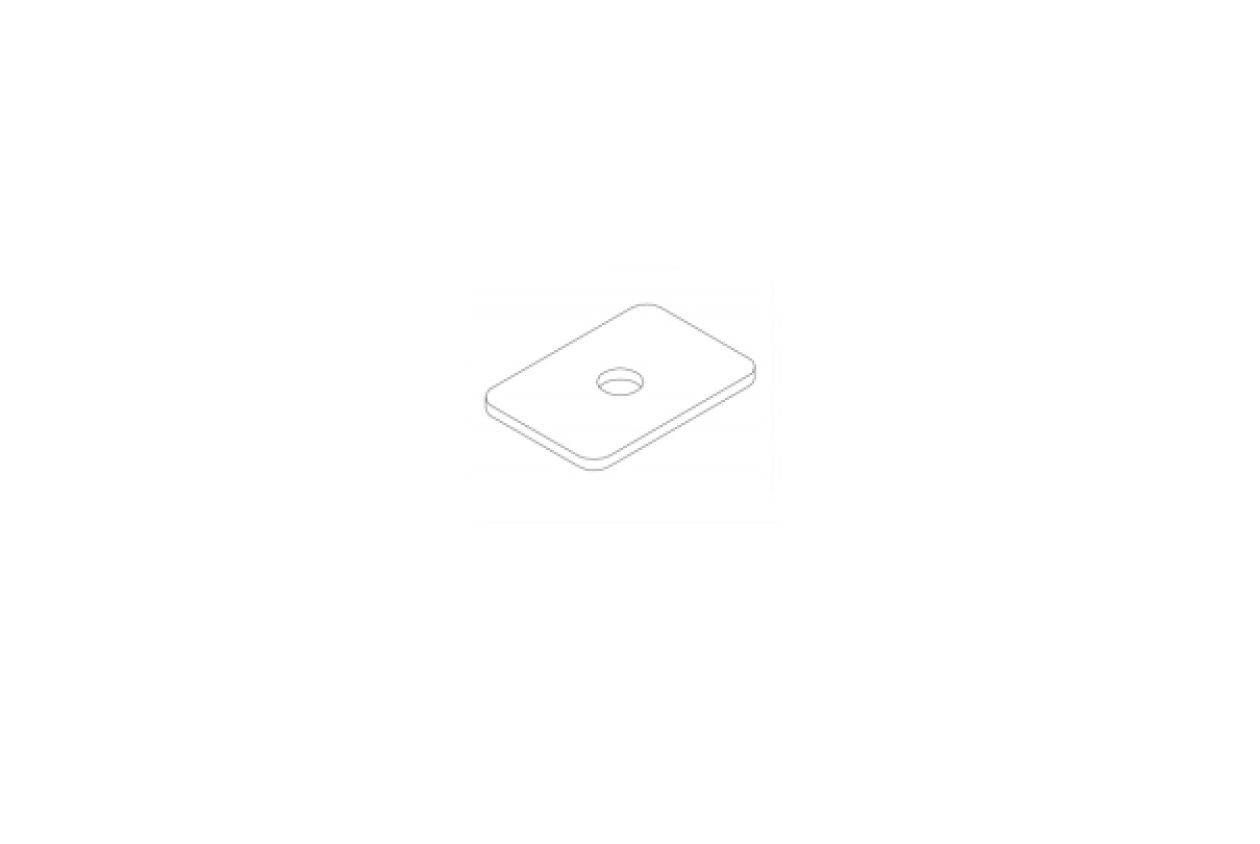

1. Comme indiqué sur la Figure 9, utilisez 8 x Vis à tête fraisée cruciforme M10x45, 8 x Rondelles plates φ10, 4 x Grandes rondelles φ10, 8 x Écrous frein en nylon M10 et 4 x Entretoises rectangulaires pour installer la trémie au Cadre inférieur de la trémie.

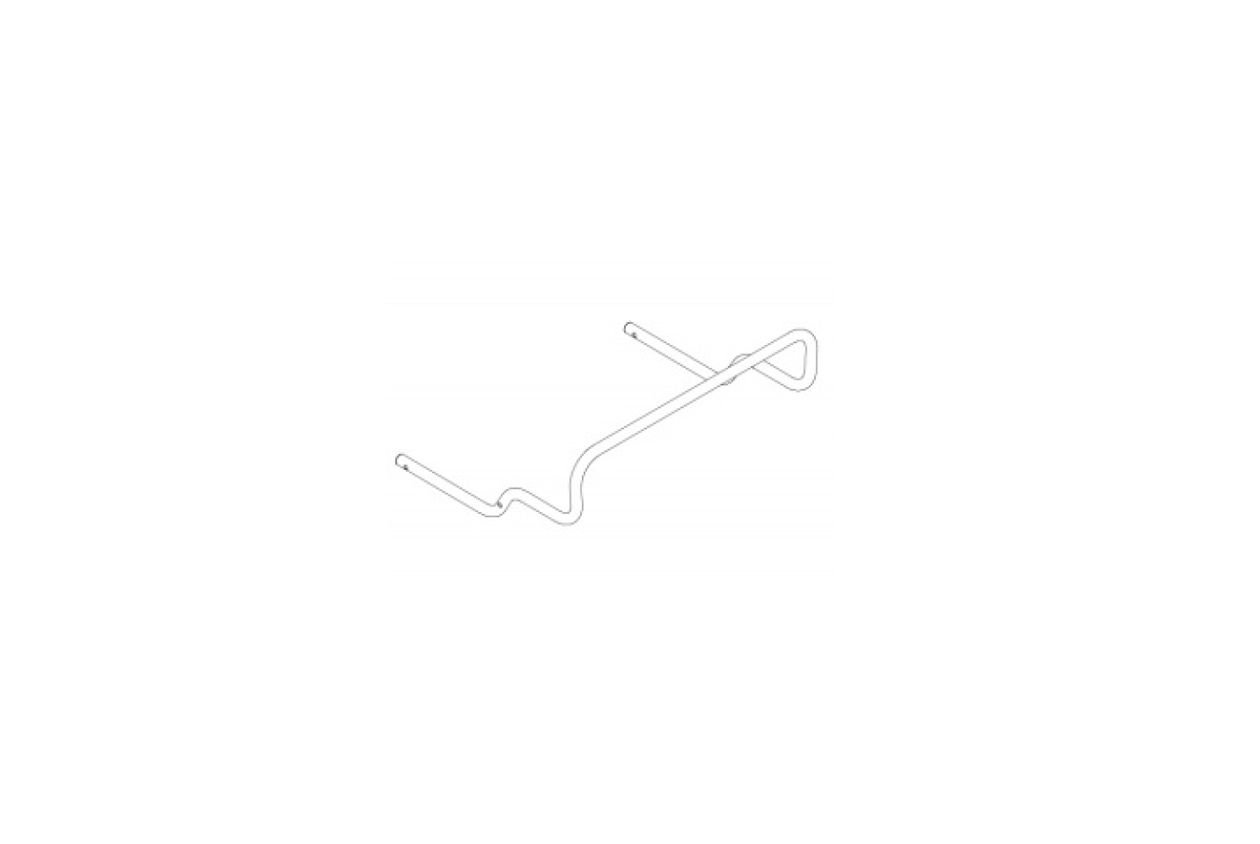

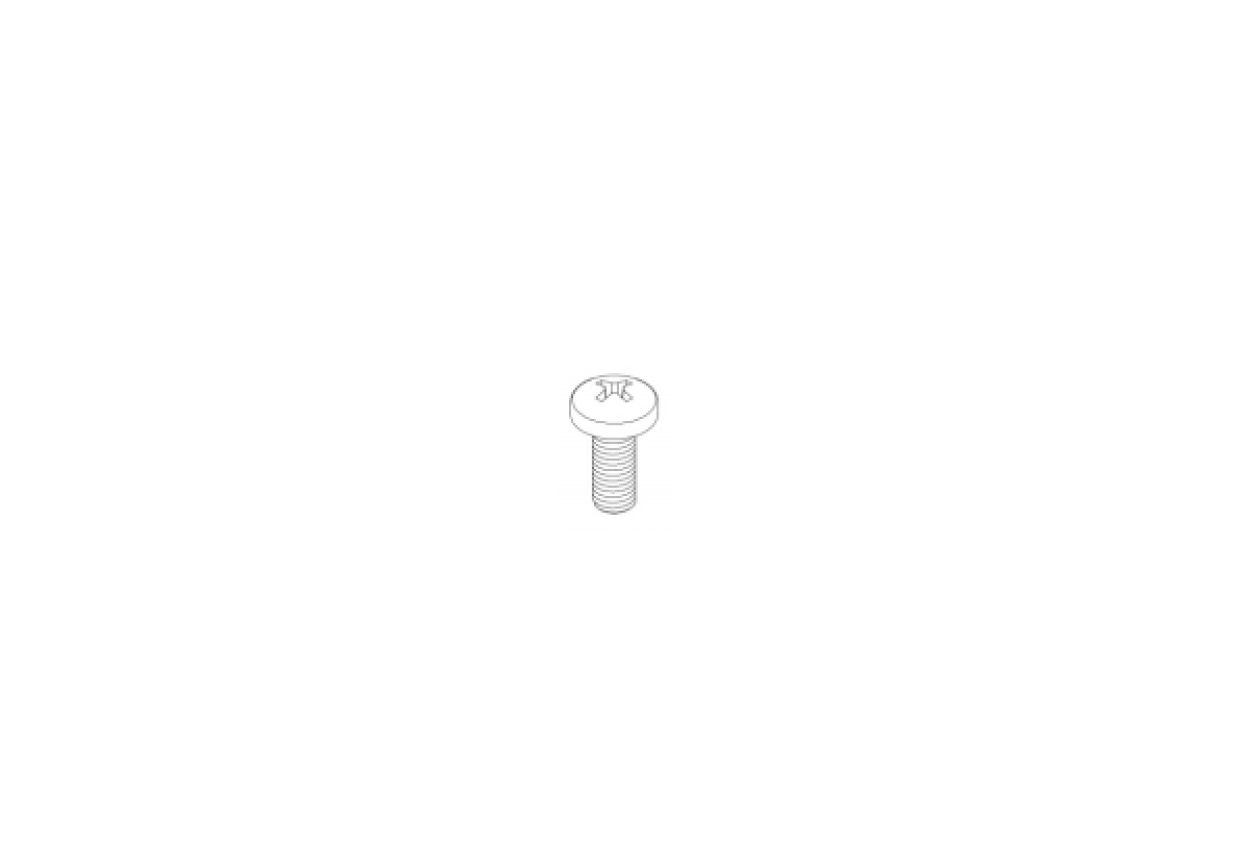

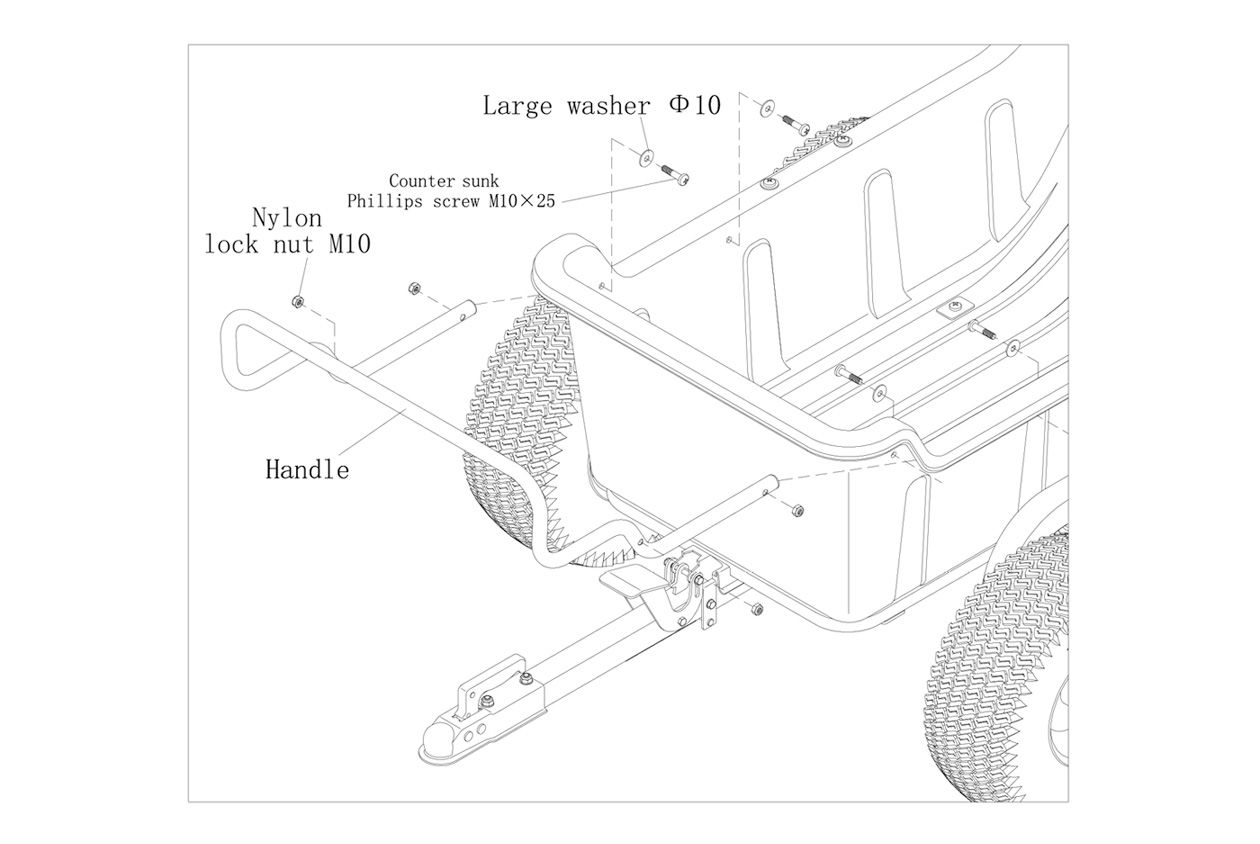

2. Comme indiqué sur la Figure 10, installez la Poignée sur le corps avec 4 x Vis à tête fraisée cruciforme M10x25, 4 x Grandes rondelles φ10, et 4 x Écrous frein en nylon M10. L'assemblage est terminé.

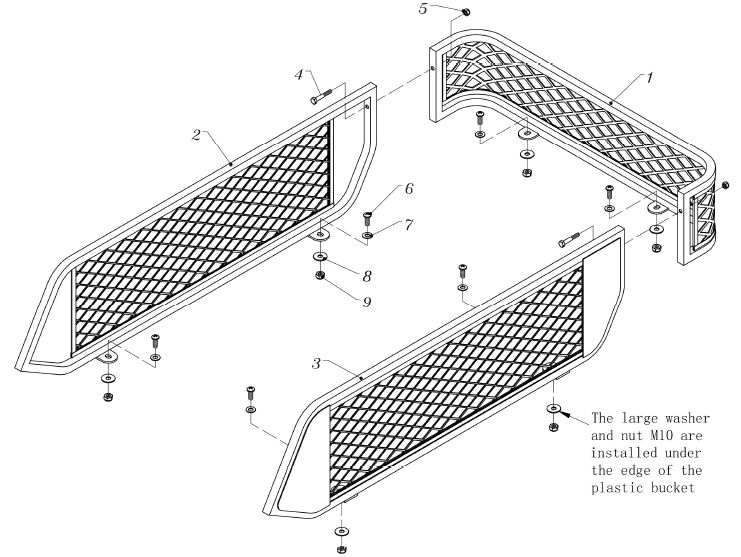

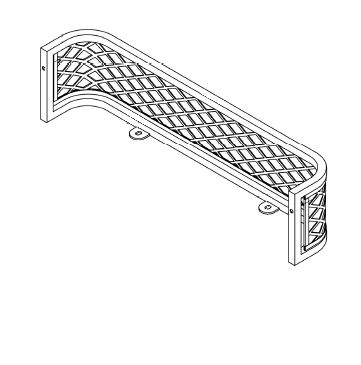

1. Placez l'Extension de clôture avant sur le cadre de la trémie et alignez les trous de fixation.
2. Utilisez les Boulons M10*25 pour fixer l'extension de clôture avant au cadre de la trémie.
3. Serrez les boulons avec un tournevis cruciforme.

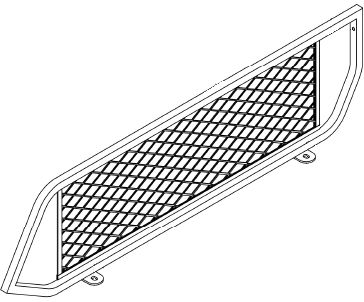

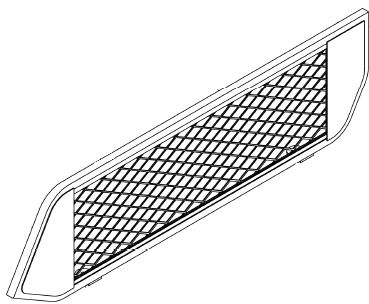

4. Répétez le processus pour l'Extension de clôture droite et l'Extension de clôture gauche.
5. Assurez-vous que toutes les extensions de clôture sont solidement fixées avant de continuer.

Instructions d'utilisation

1. Avant d'utiliser la remorque basculante T-MECH, assurez-vous que toutes les connexions sont sécurisées et que les pneus sont correctement gonflés.

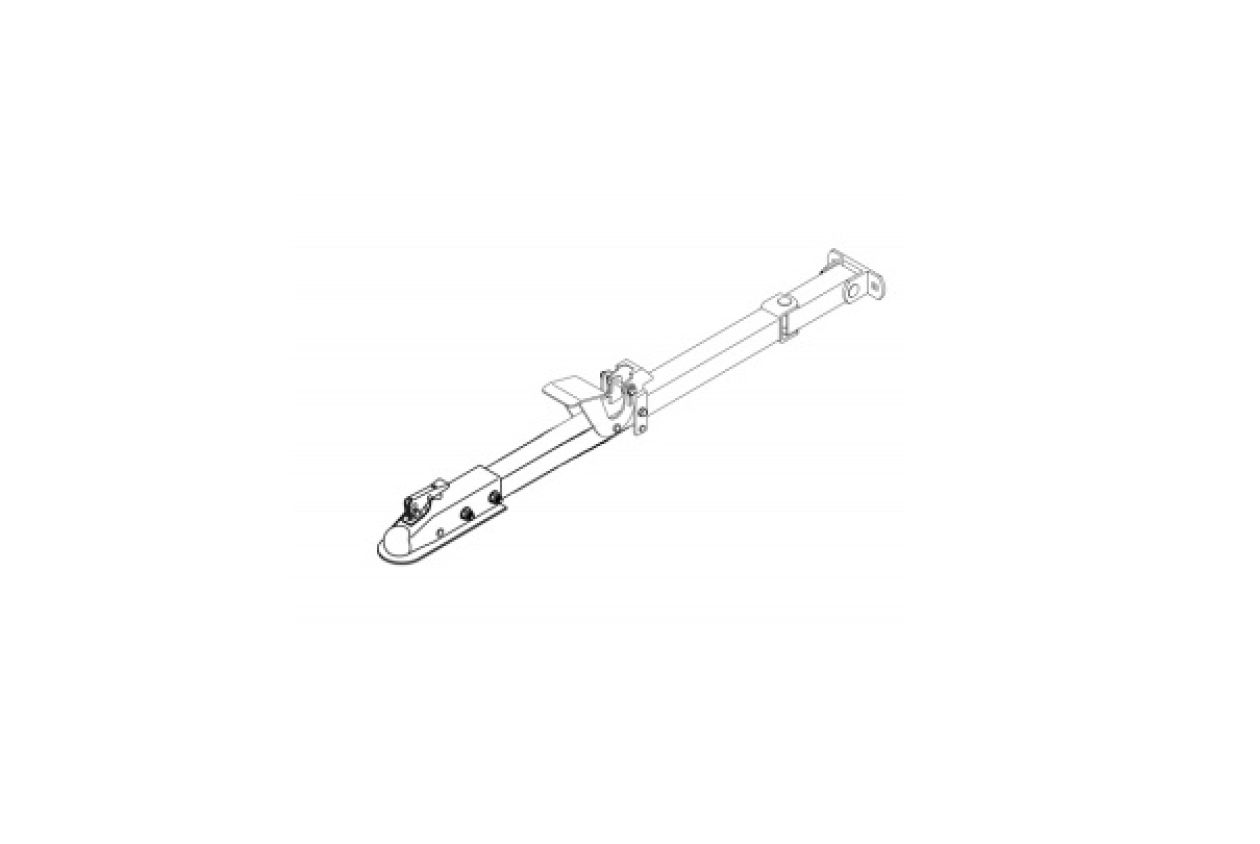

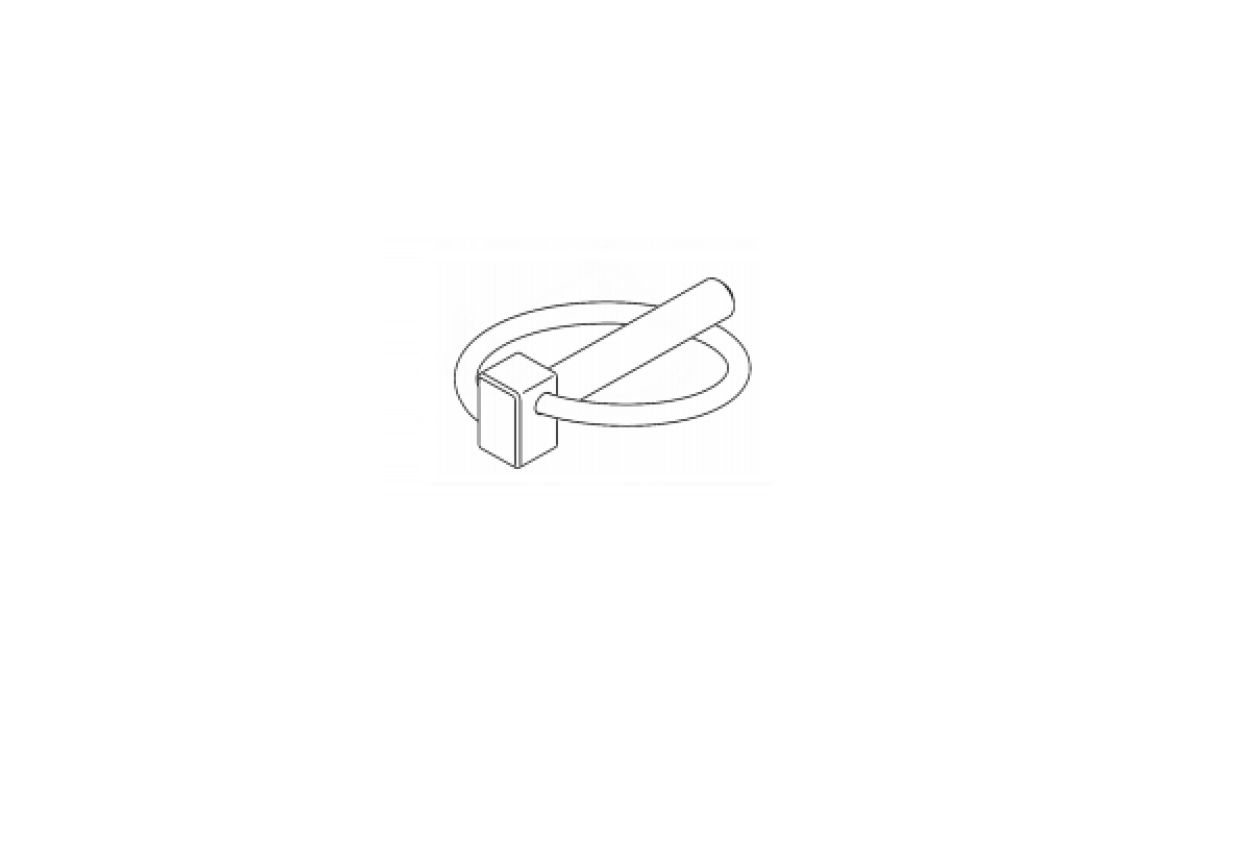

2. Attachez le Timon d'attelage au véhicule tracteur en utilisant la Goupille de type D pour garantir une connexion sécurisée.

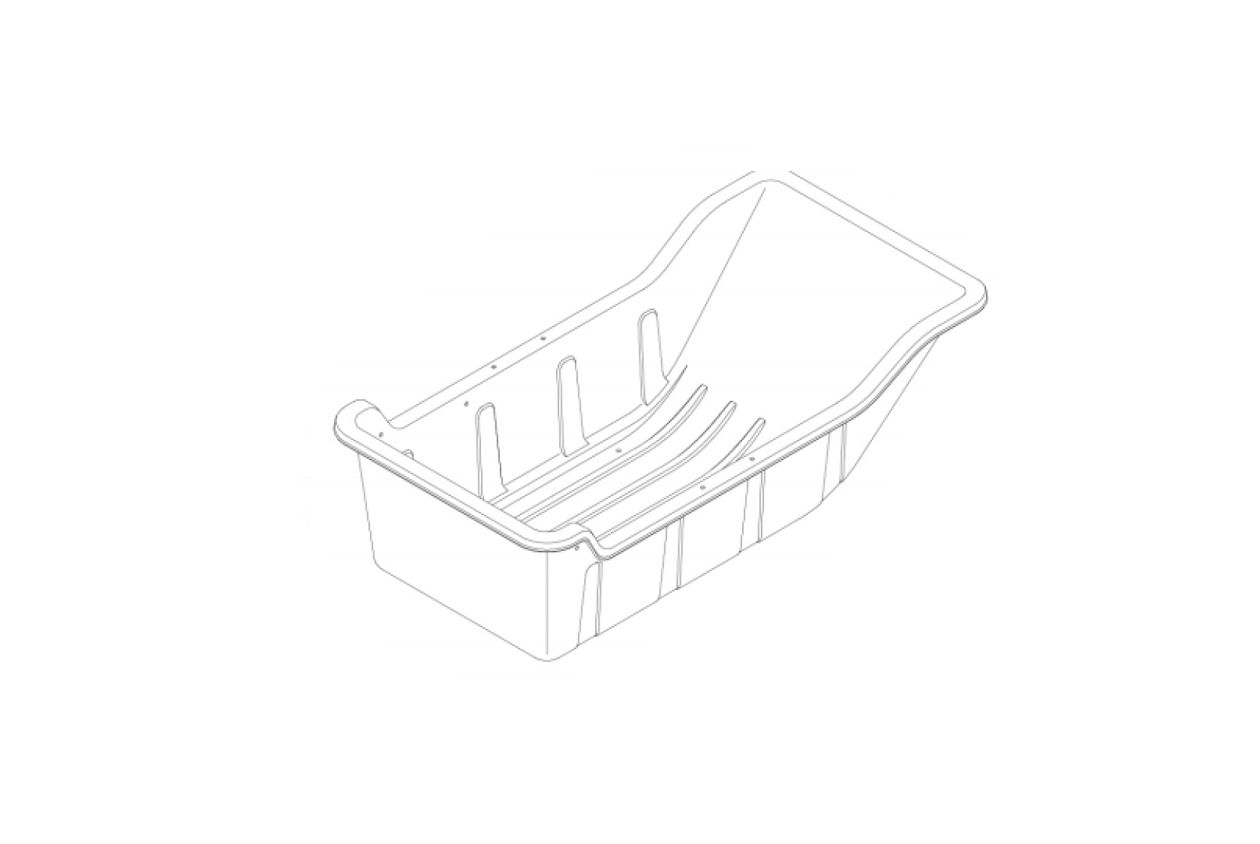

3. Chargez la Trémie en plastique avec les matériaux à transporter, en veillant à ne pas dépasser la capacité maximale recommandée.
4. Utilisez les Extensions de clôture pour augmenter la capacité de chargement si nécessaire.

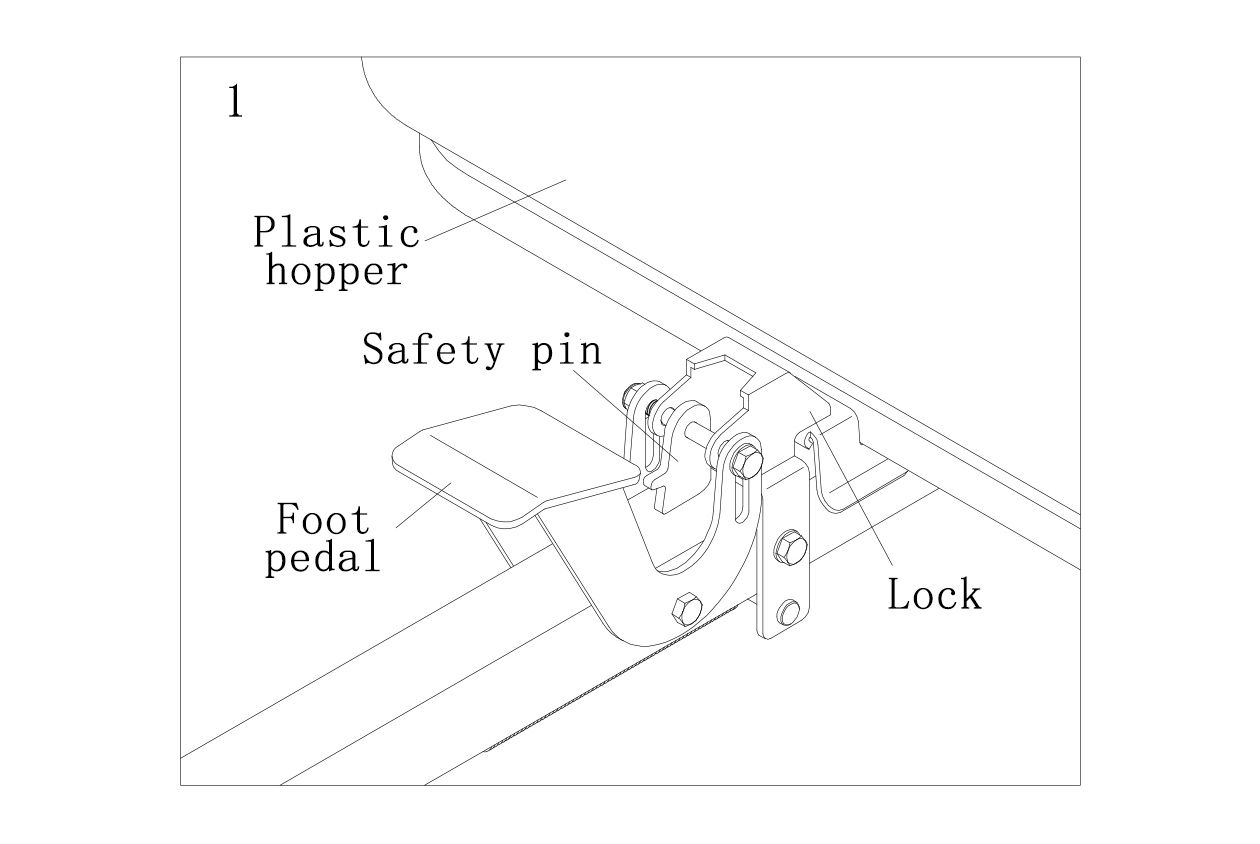

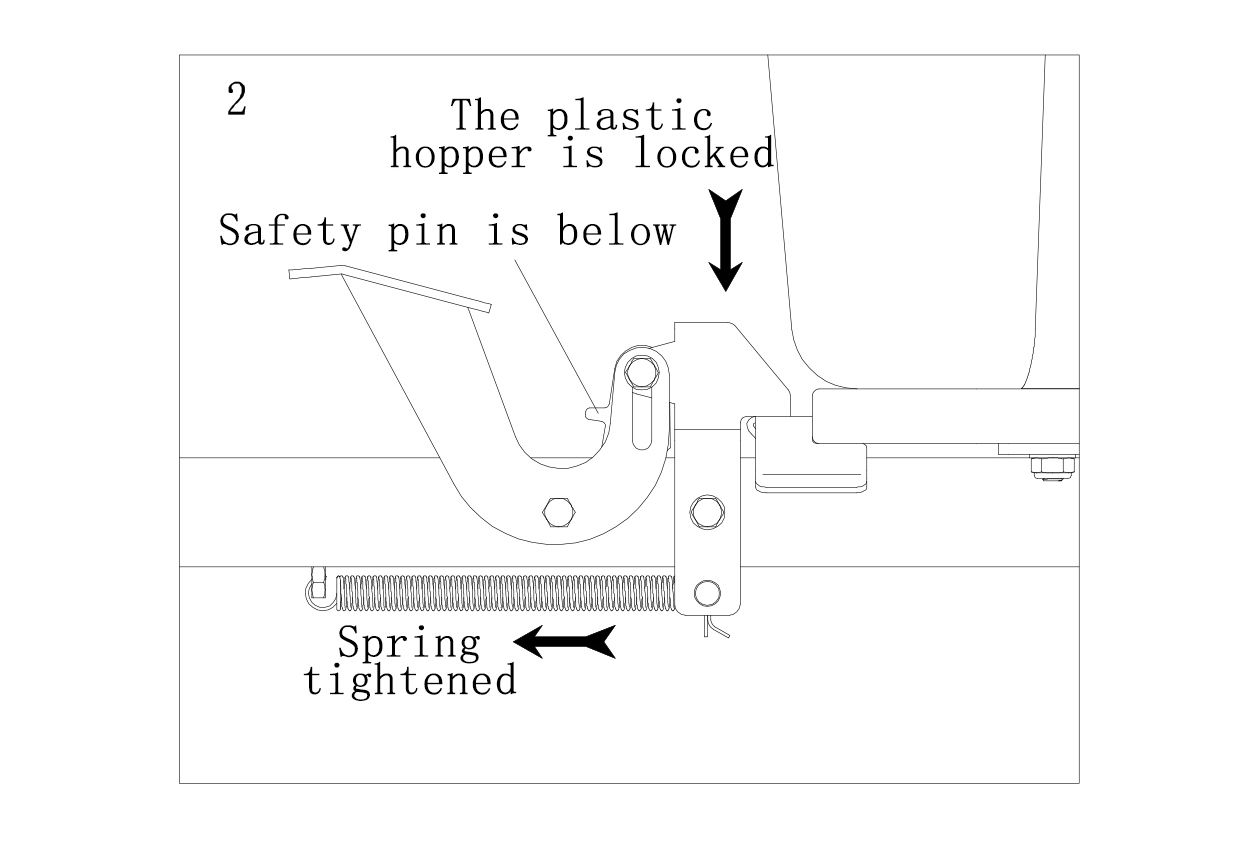

5. Vérifiez que le Dispositif de sécurité est en place pour éviter tout déversement accidentel pendant le transport.

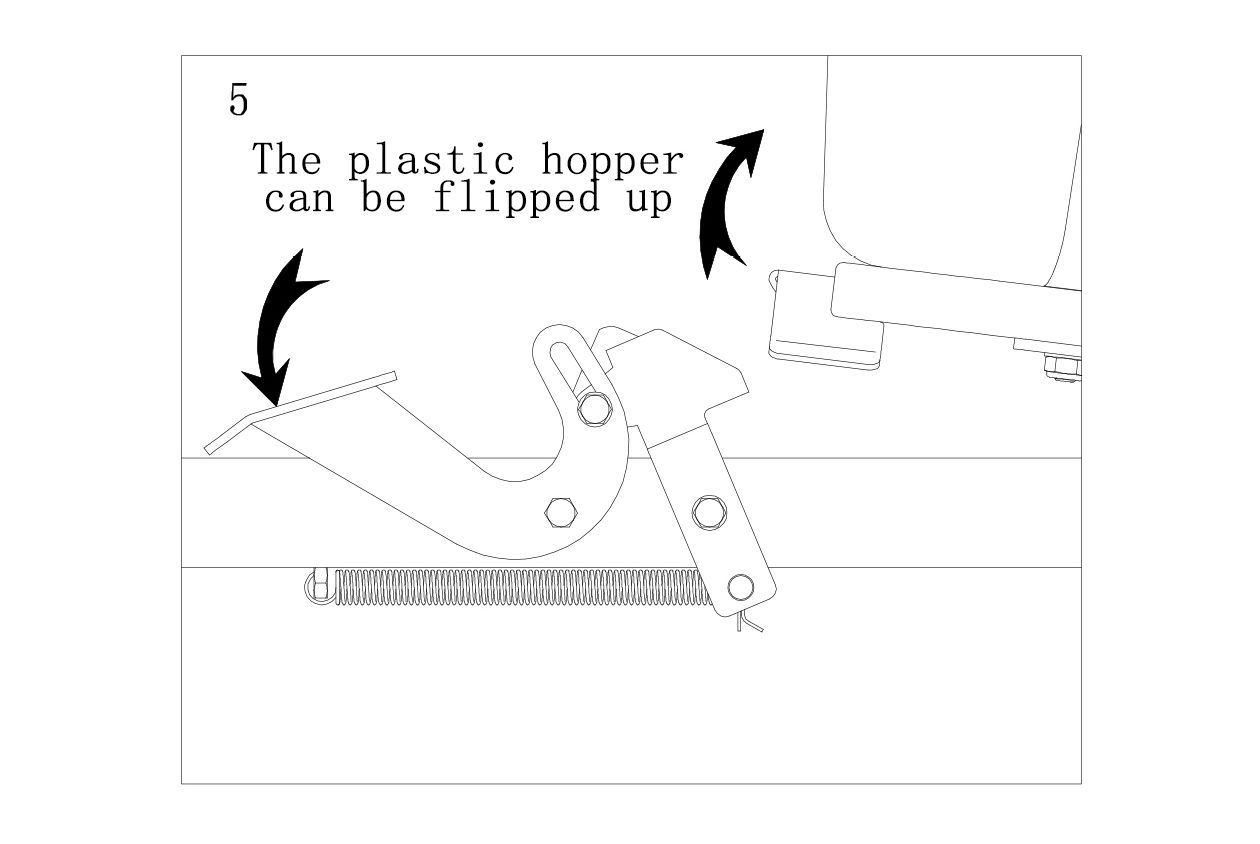

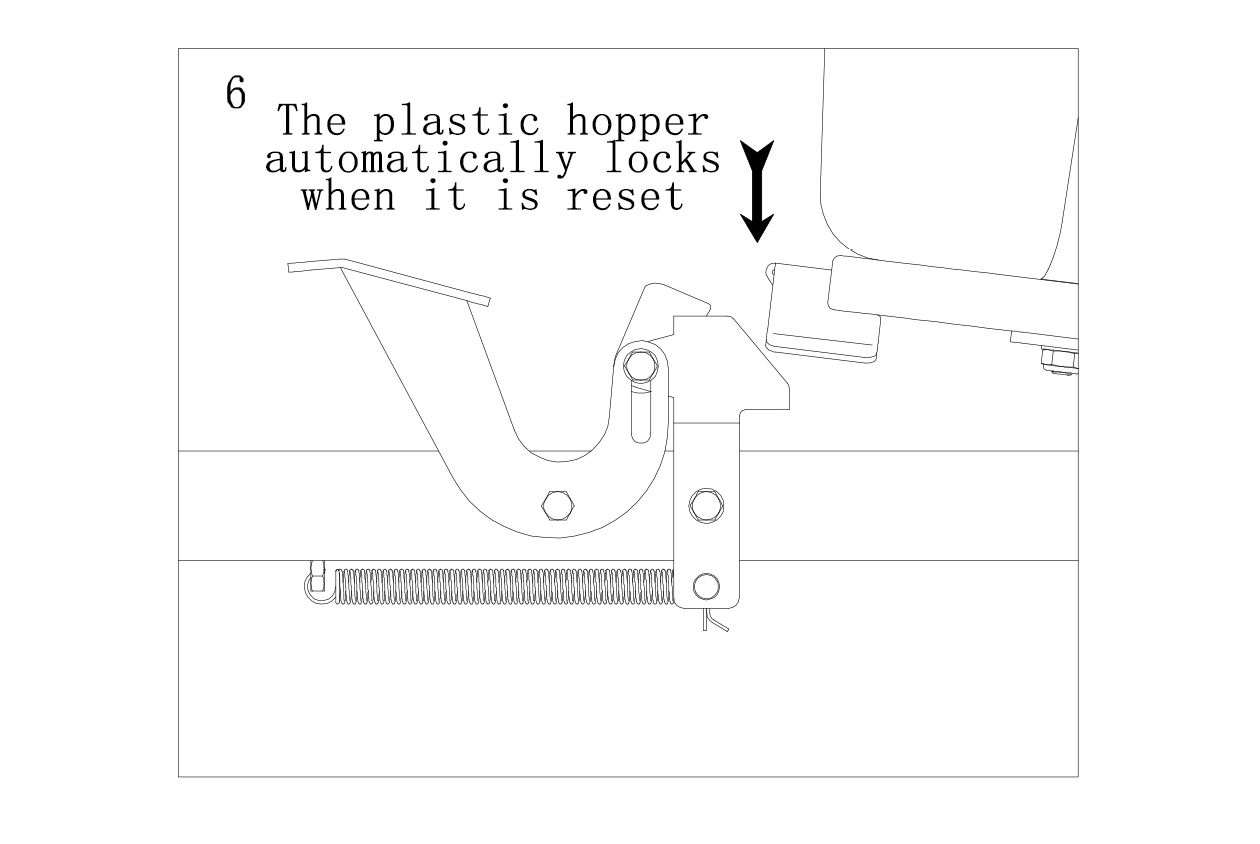

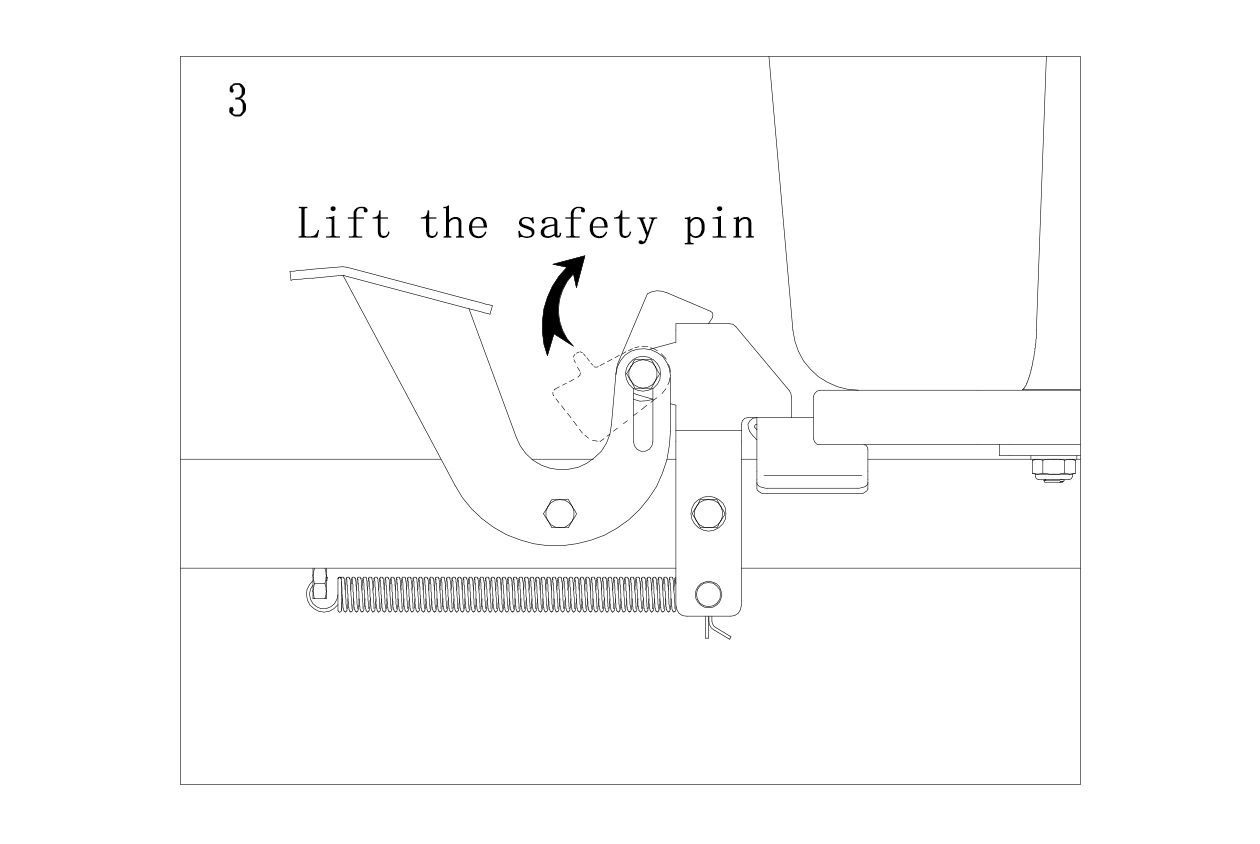

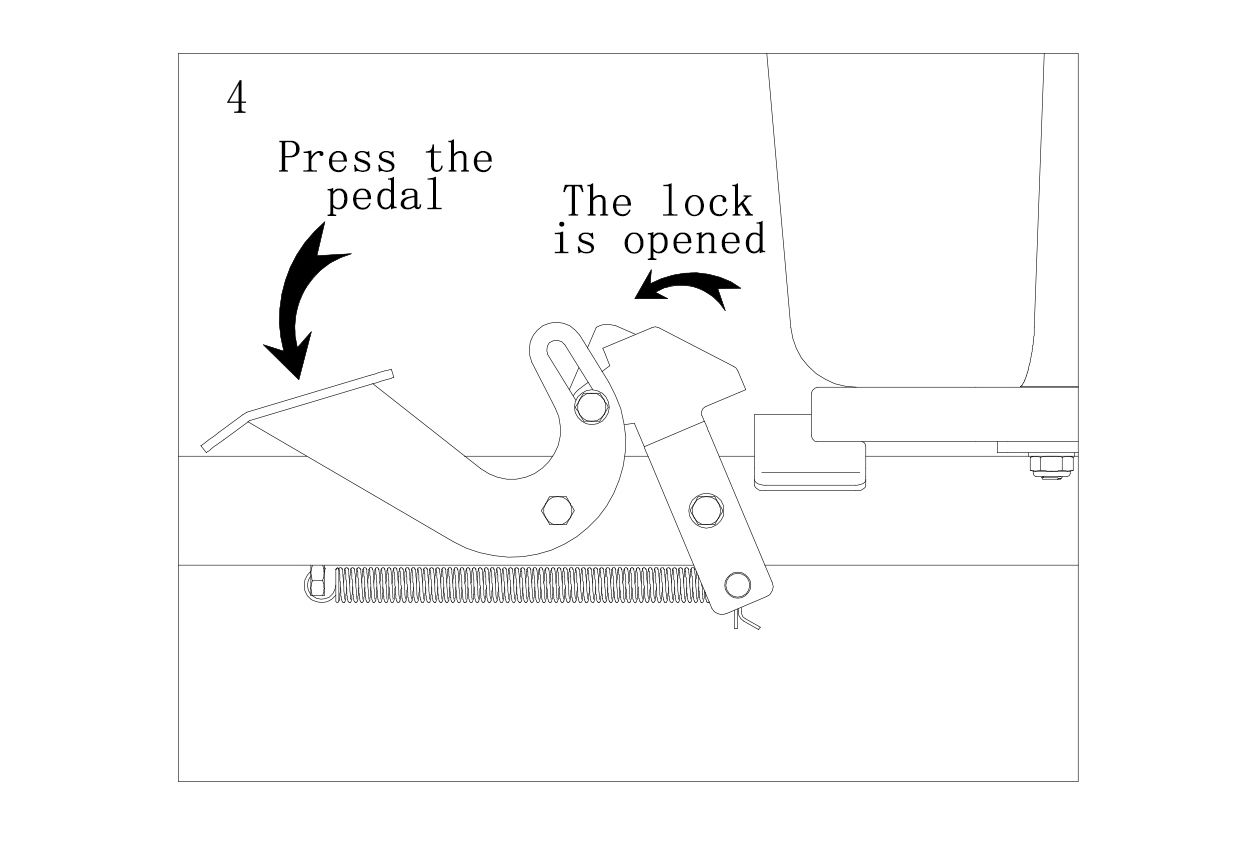

6. Pour décharger, assurez-vous que la remorque est sur une surface plane et stable, puis relâchez le Dispositif de sécurité pour basculer la trémie.
7. Après utilisation, nettoyez la remorque et vérifiez l'état des composants pour assurer une longue durée de vie.

Instructions d'utilisation

1. Avant d'utiliser la remorque basculante T-MECH, assurez-vous que toutes les connexions sont sécurisées et que les Pneus sont correctement gonflés.
2. Attachez le Timon d'attelage au véhicule tracteur en utilisant la Goupille de type D pour garantir une connexion sécurisée.
3. Chargez la Trémie en plastique avec les matériaux à transporter, en veillant à ne pas dépasser la capacité maximale indiquée.
4. Pour décharger, assurez-vous que le Dispositif de sécurité est désengagé avant de basculer la trémie.
5. Après utilisation, nettoyez la Trémie en plastique et vérifiez l'état des Pneus et du Cadre de roue pour détecter tout signe d'usure ou de dommage.
6. Rangez la remorque dans un endroit sec pour éviter la corrosion et prolongez sa durée de vie.
