1. Préparer les composants

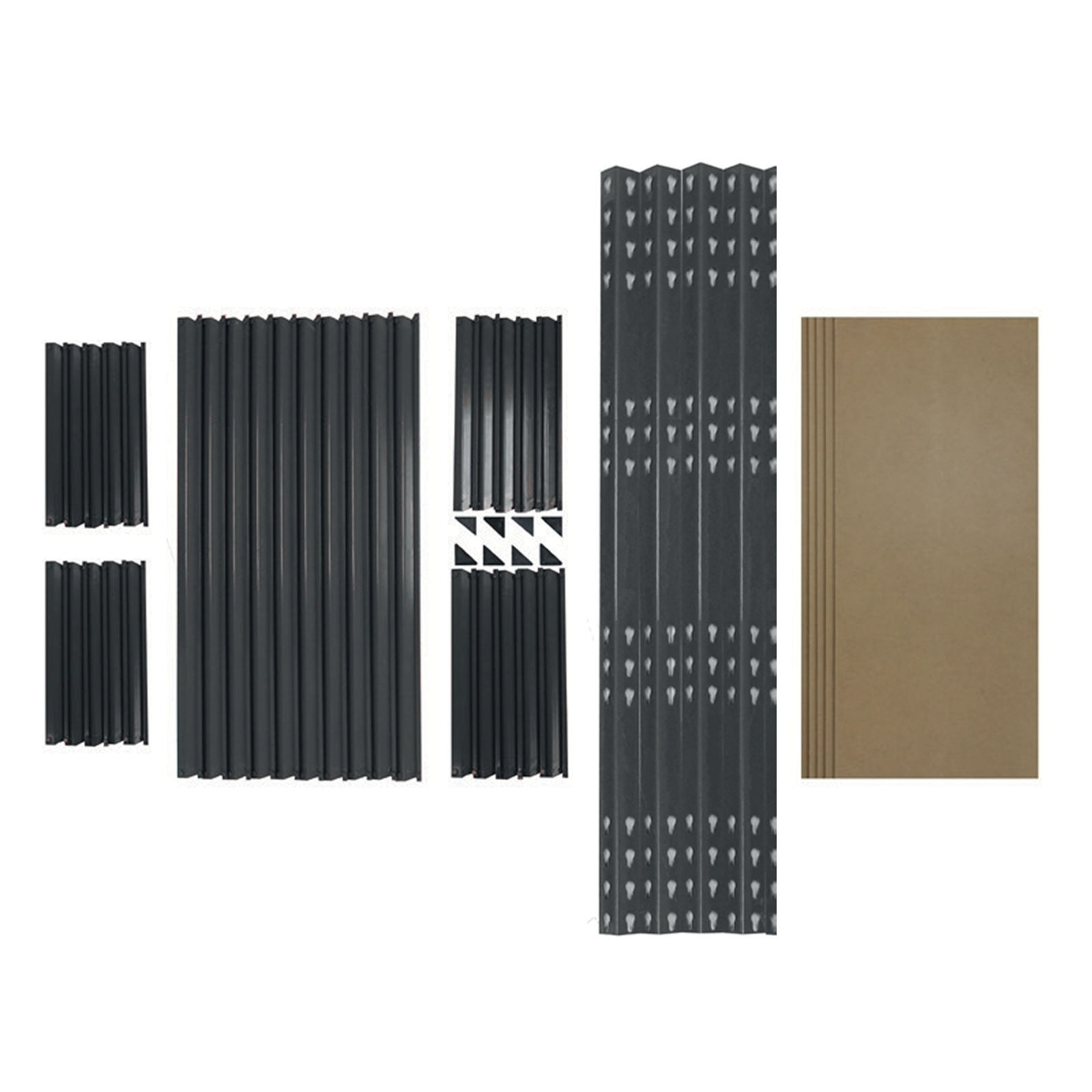

Identifiez toutes les pièces : Poutres verticales en L (L-Shaped Upright Beam), longues poutres, poutres courtes, équerres d'angle et panneaux MDF.
Instructions par
monstershop
Système de Rayonnage Robuste Q-Rax
Améliorez votre espace de stockage avec le rayonnage sans boulons Q-Rax de 160 cm de large ! Chacune des 4 étagères supporte jusqu'à 350 kg et s'assemble en quelques minutes. Taille : 160x60x160 cm.
Informations produit
Système de Rayonnage Robuste Q-Rax
Le Système de Rayonnage Robuste Q-Rax est une solution de stockage parfaite pour les garages, entrepôts, réserves et ateliers.
Le cadre du rayonnage est fabriqué en acier robuste de 1,2 mm de qualité et peut supporter un poids massif de 350 kg par étagère - soit un total impressionnant de 1400 kg ! Fini avec quatre couches de peinture en poudre, ce rayonnage durable conservera son excellent état encore plus longtemps.
Le Système de Rayonnage Robuste Q-Rax est 100 % sans boulons, ce qui le rend facile à assembler et ne nécessite que l'utilisation d'un maillet en caoutchouc.
Chaque Système de Rayonnage Robuste Q-Rax peut même être divisé en deux établis ou étagères plus petites – une adaptation rapide et facile pour répondre à vos besoins.
Voir le produit (opens in new tab) - Dimensions
- 160 cm L x 60 cm P x 160 cm H
- Materials
- Acier 1,2 mm, panneaux MDF non traités
- Weight
- 50 kg
- Capacity
- 350 kg de poids réparti uniformément
- SKU
- 23353, 23352
Garantie Monstre
Si vous souhaitez retourner un produit en parfait état de fonctionnement, nous offrons une politique de retour de 14 jours tant que l'article est non ouvert et dans un état revendable.
Une garantie de 12 mois s'applique à tous nos produits électriques ; nous couvrirons les frais de main-d'œuvre, de pièces et de livraison. Notre politique est d'essayer de réparer l'article avant d'organiser un échange ou un remboursement. Si pour une raison quelconque une pièce est manquante, veuillez nous contacter dans les 7 jours suivant la réception de votre commande. Vous pouvez appeler ou envoyer un e-mail à notre équipe d'assistance clientèle amicale et serviable.
Pour les termes et conditions complets, contactez notre service d'assistance via les coordonnées sur la page Contactez-nous.
Tools
Maillet en caoutchouc

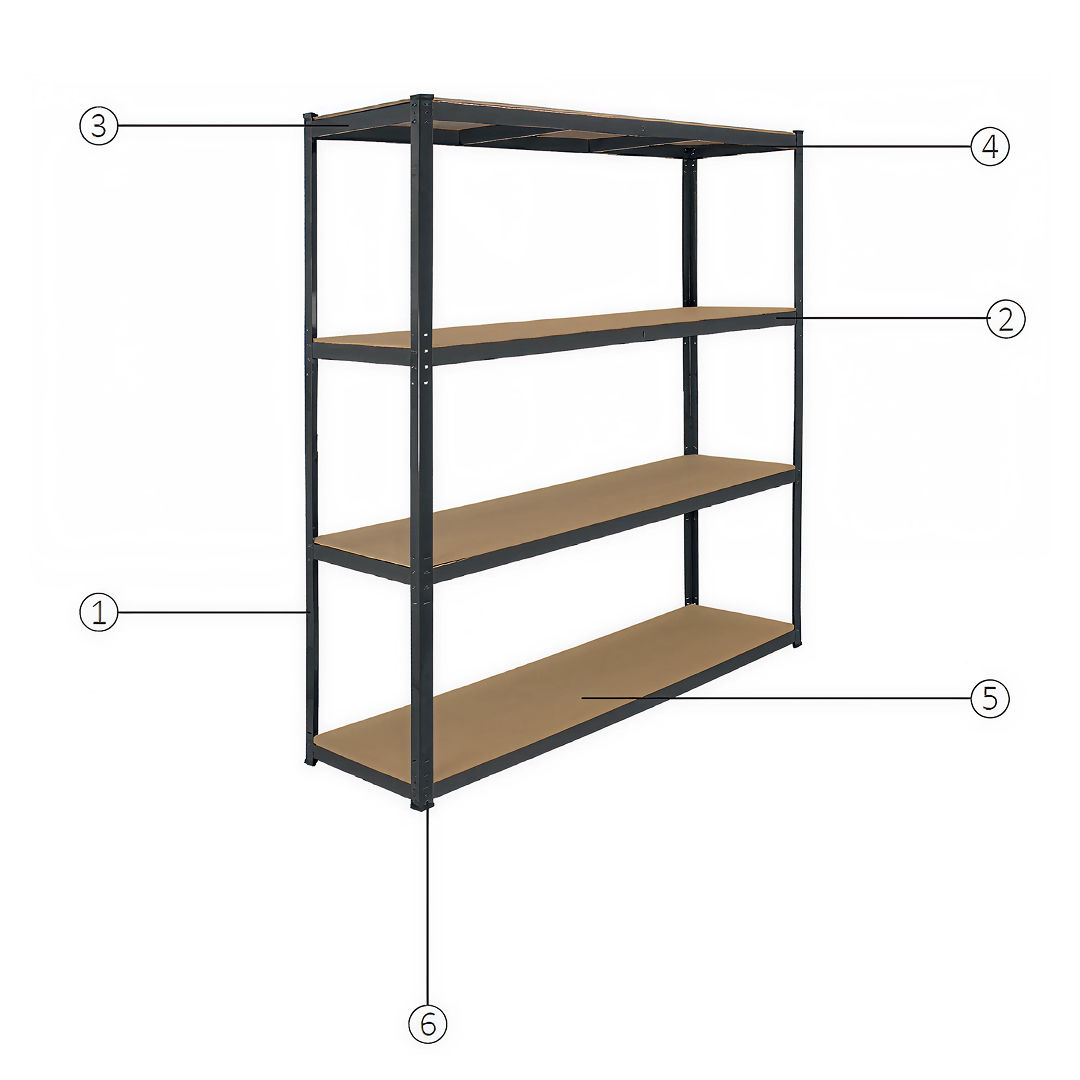

Materials
1Poutre verticale en L (L-Shaped Upright Beam)
2Longue Poutre
3Poutre courte
4Supports de tablette intermédiaire
5Panneau MDF
6Pieds moulés
2. Assemblage du cadre

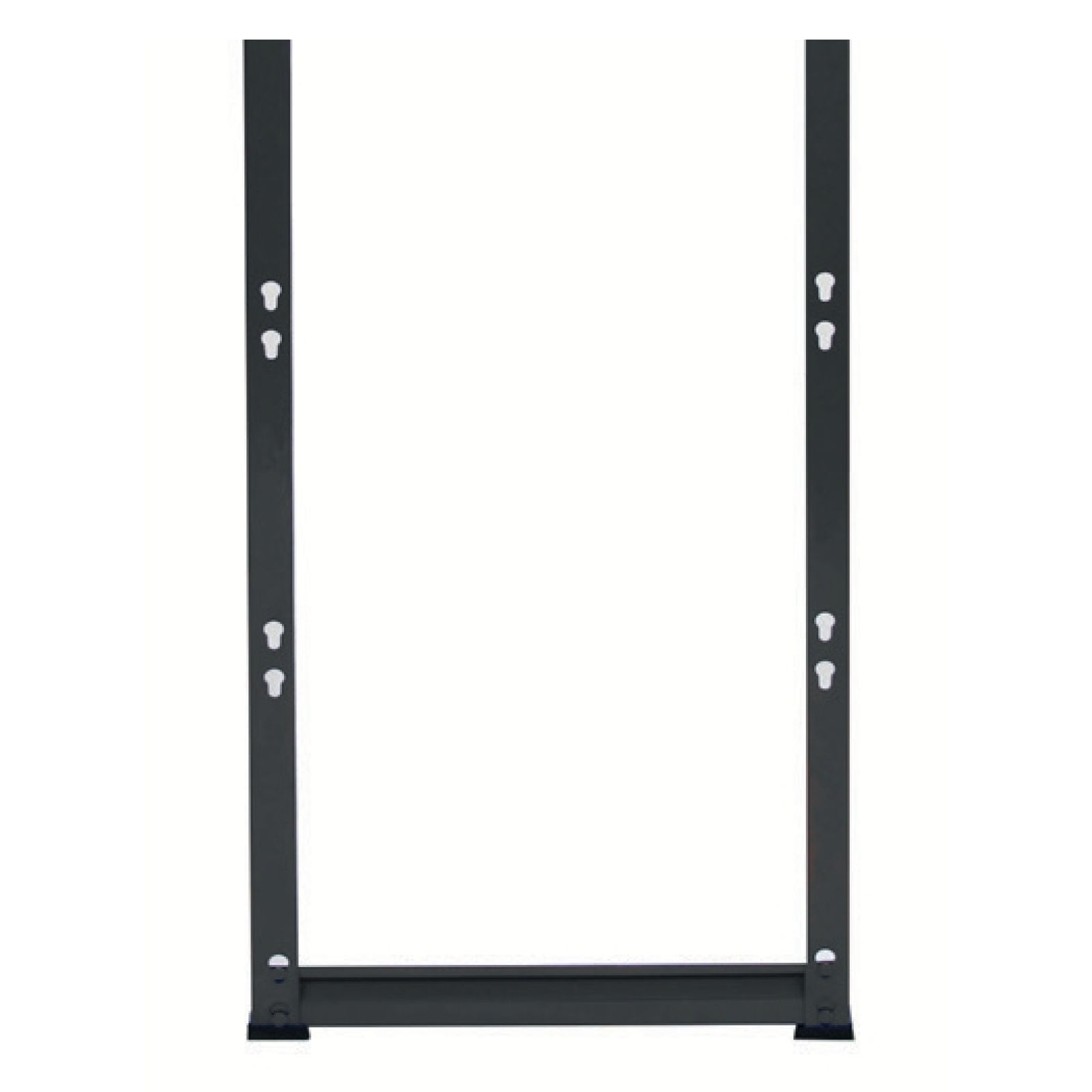

1. Positionnez deux Poutres verticales en L (L-Shaped Upright Beam) verticalement pour former un côté du cadre.
2. Connectez-les en fixant une Poutre courte en bas à l'aide des fentes pour rivets—cela stabilisera la base.
3. Répétez le processus pour assembler le deuxième cadre latéral.
4. Ensuite, connectez les deux cadres latéraux en fixant une Longue Poutre en haut et en bas de chaque côté, formant ainsi la structure rectangulaire de base.

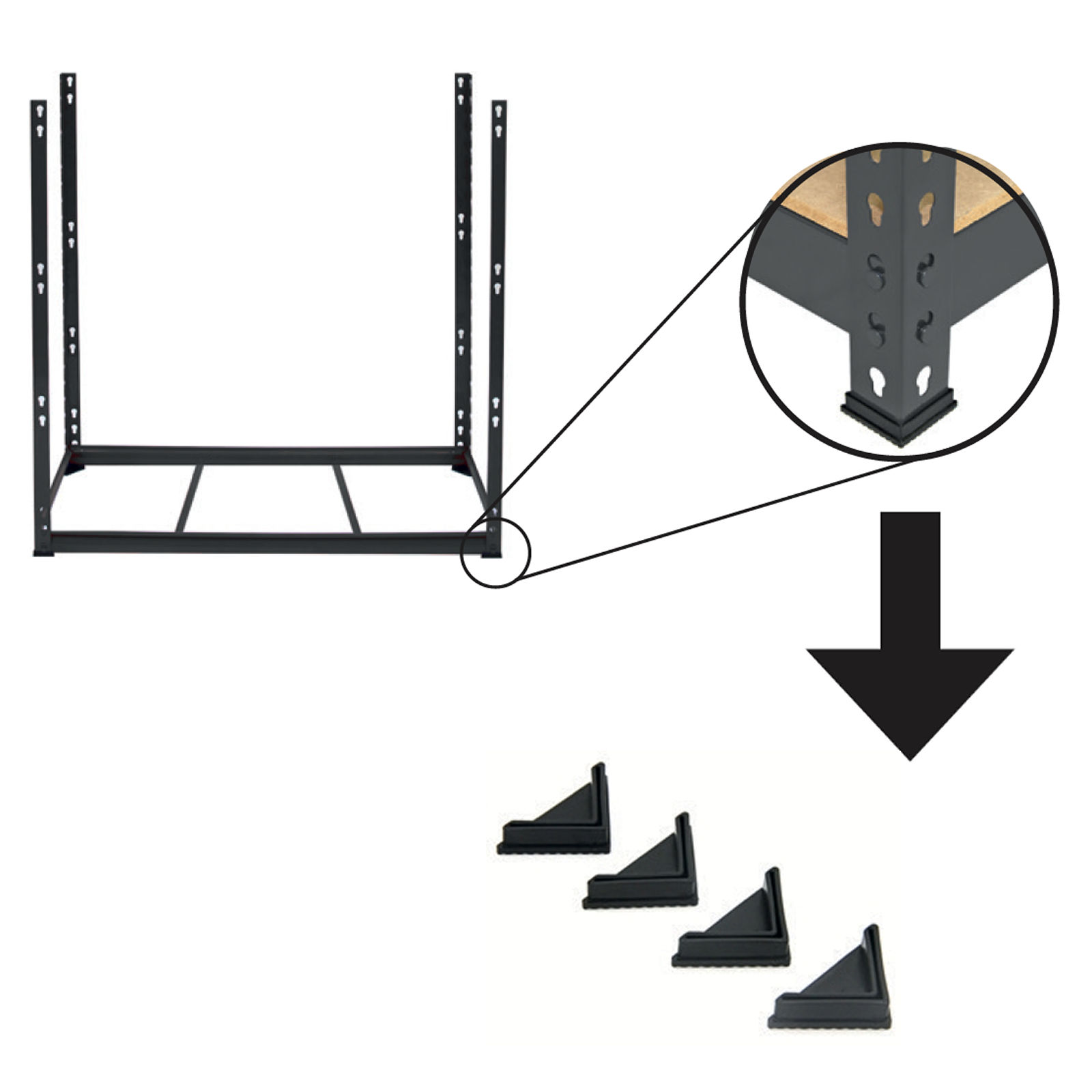

3. Fixer les Pieds moulés
1. Localisez les composants des Pieds moulés.
2. Fixez les Pieds moulés au bas de chaque Poutre verticale. Assurez-vous qu'ils sont bien ajustés pour garantir la stabilité.
4. Placer le panneau MDF
1. Placez le panneau MDF sur le cadre.
2. Assurez-vous que le panneau est solidement placé sur les poutres.
5. Installer la deuxième étagère

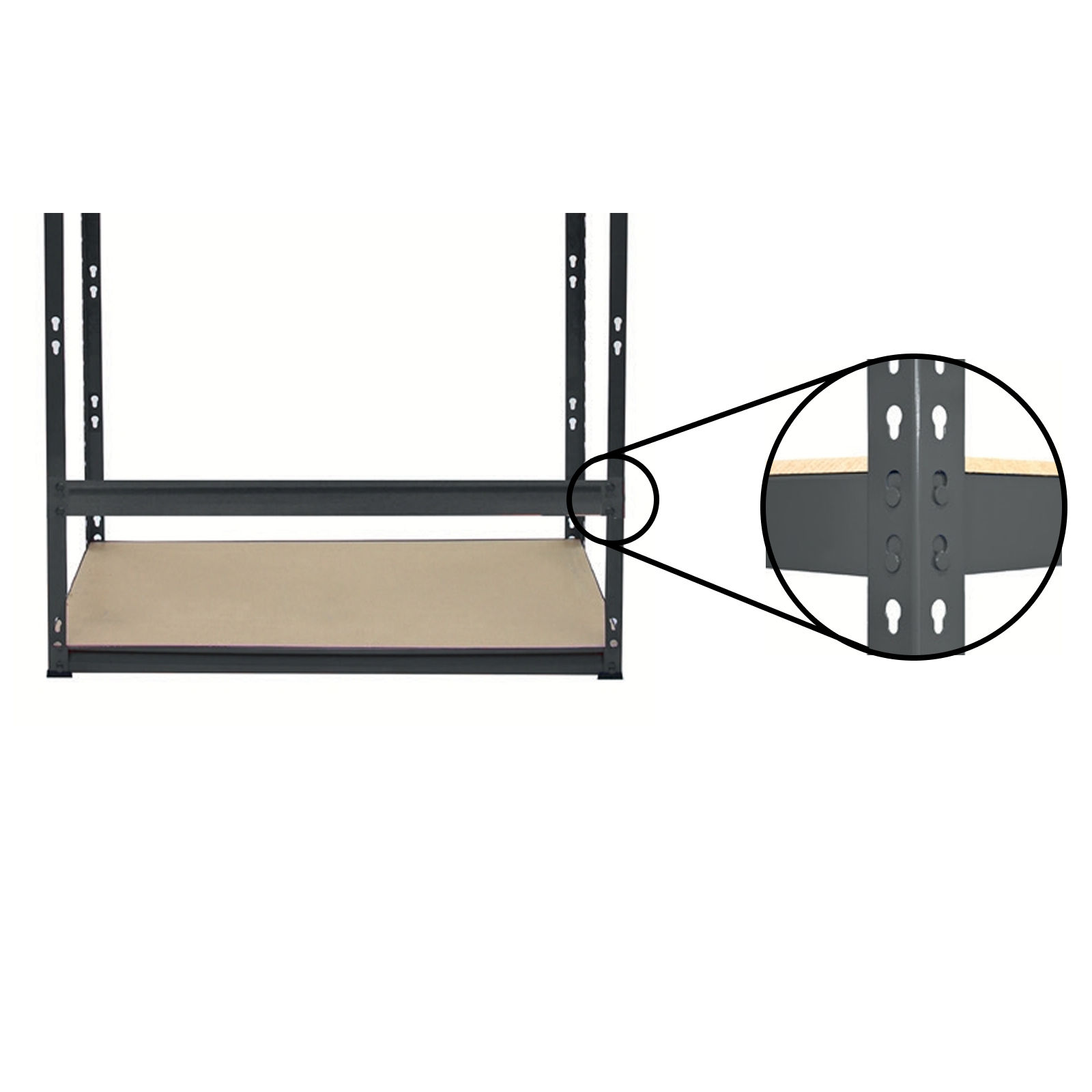

1. Choisissez la hauteur souhaitée pour le niveau suivant et alignez une Longue Poutre de chaque côté entre les poutres verticales.
2. Insérez les rivets dans les fentes de serrure correspondantes et appuyez pour les verrouiller en place, comme illustré dans le détail agrandi.
6. Ajouter des Poutres courtes et des Supports de tablette intermédiaire
1. Attachez des Poutres courtes supplémentaires des deux côtés du cadre vertical.
2. Fixez les Supports de tablette intermédiaire pour compléter ce deuxième niveau.
3. Assurez-vous que toutes les poutres sont positionnées uniformément de chaque côté pour chaque niveau afin de maintenir la structure équilibrée.

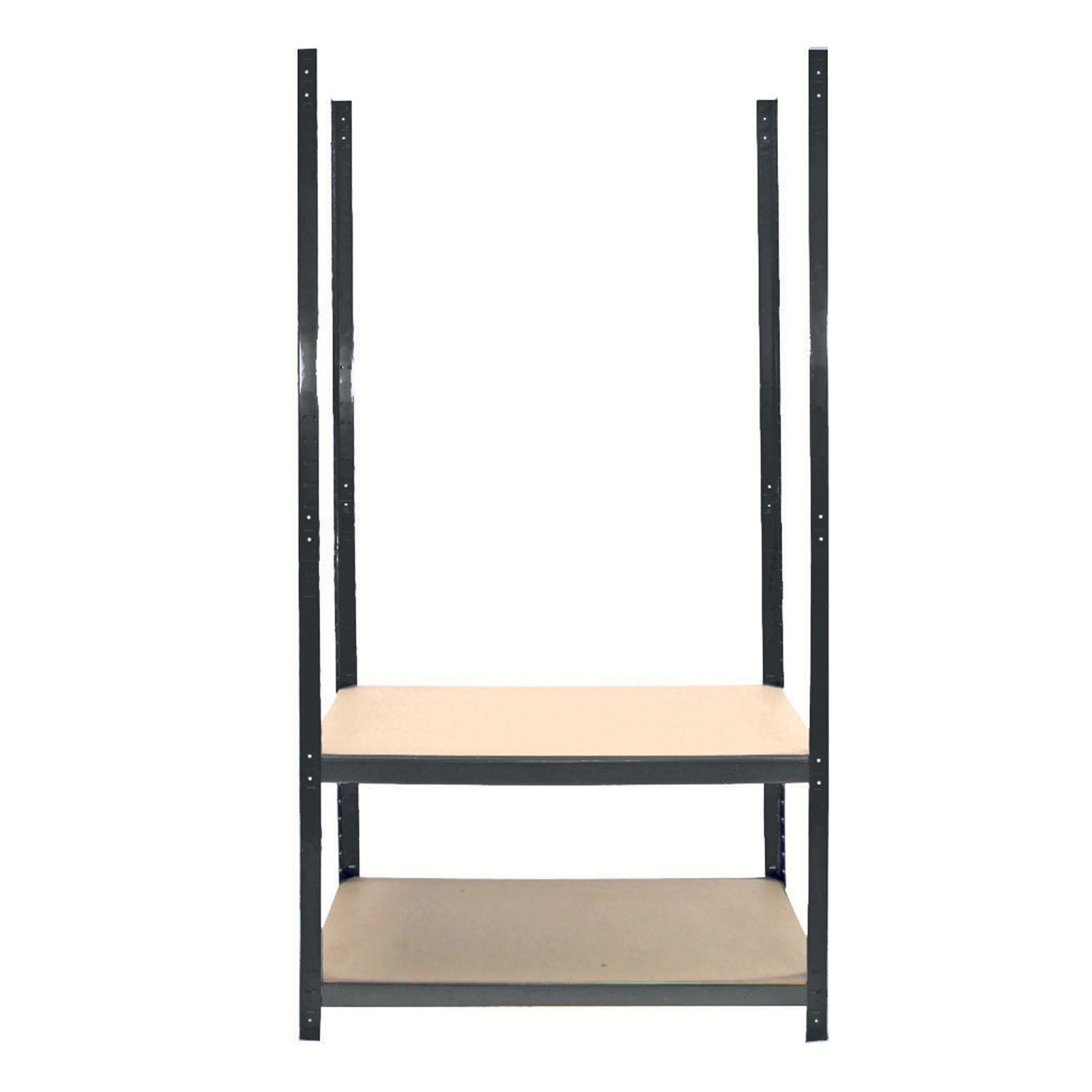

7. Placer le panneau MDF
1. Posez le panneau MDF sur le cadre.
2. Assurez-vous que le panneau est solidement placé sur les poutres.

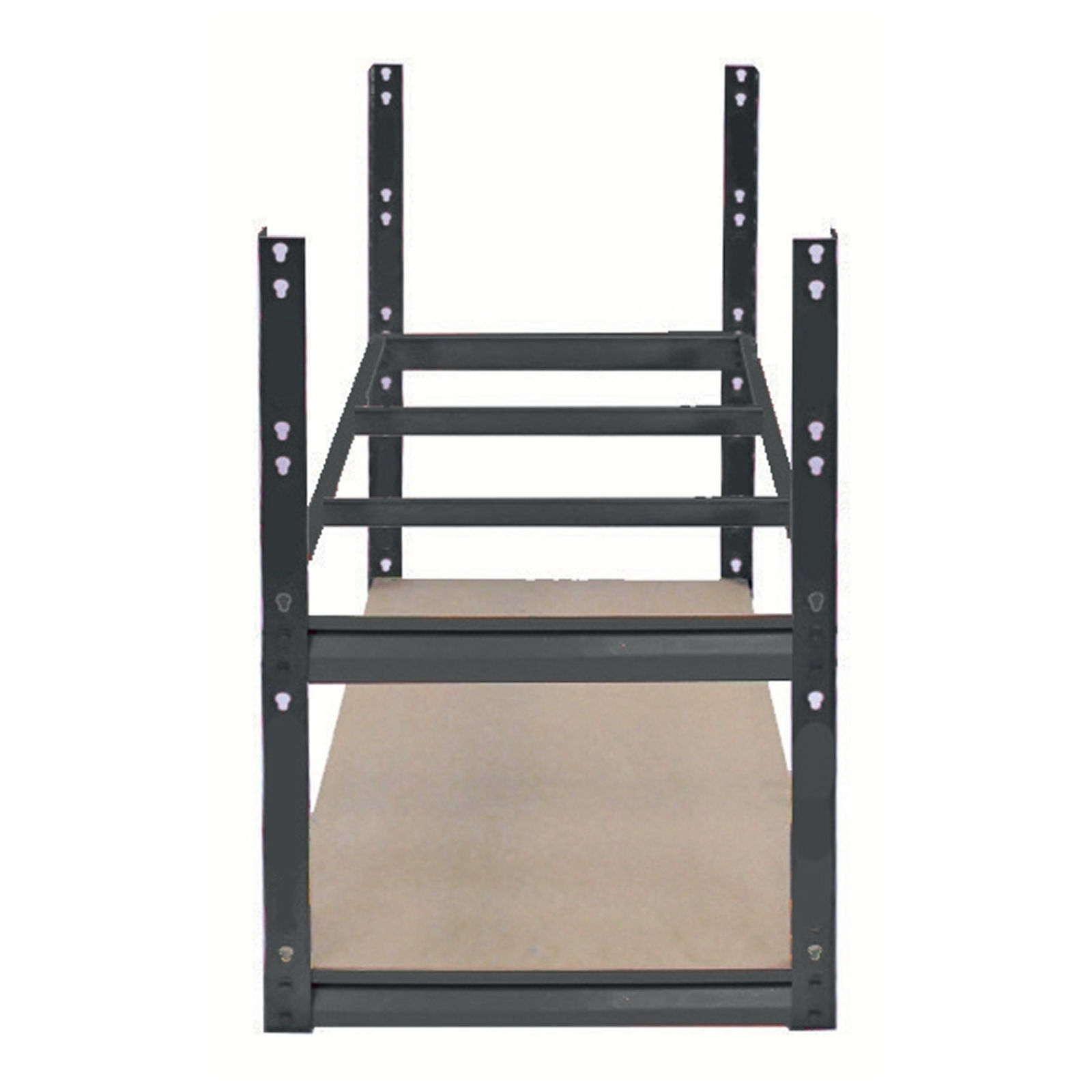

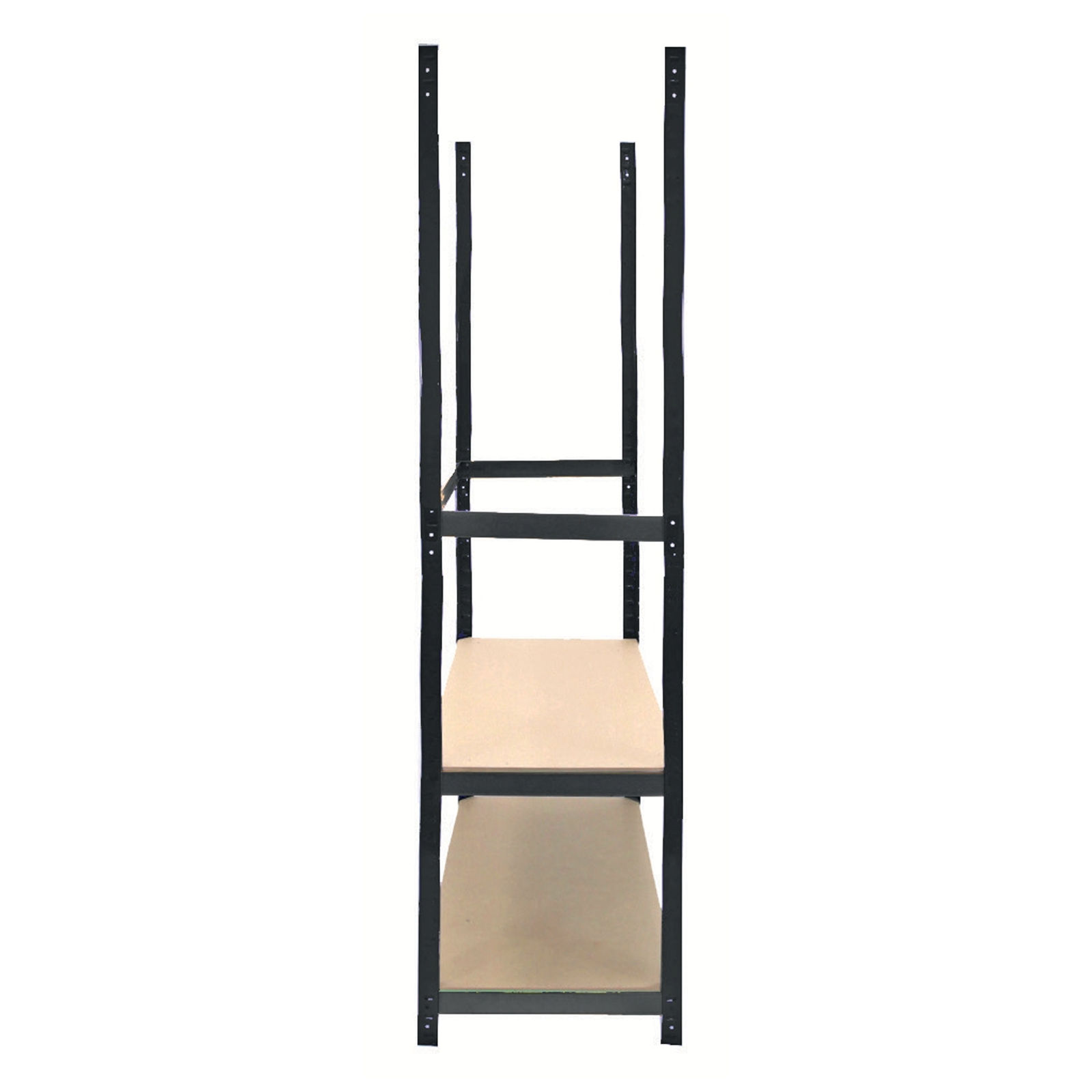

8. Ajouter le niveau d'étagère suivant
1. Décidez où vous souhaitez positionner la prochaine étagère.
2. Fixez les Poutres courtes entre les poutres verticales des deux côtés à la hauteur choisie.
3. Ensuite, connectez les côtés en ajoutant des Longues Poutres à l'avant et à l'arrière pour compléter le cadre rectangulaire de l'étagère.
4. Assurez-vous que toutes les poutres sont de niveau et bien verrouillées dans les fentes à rivets avant de continuer.

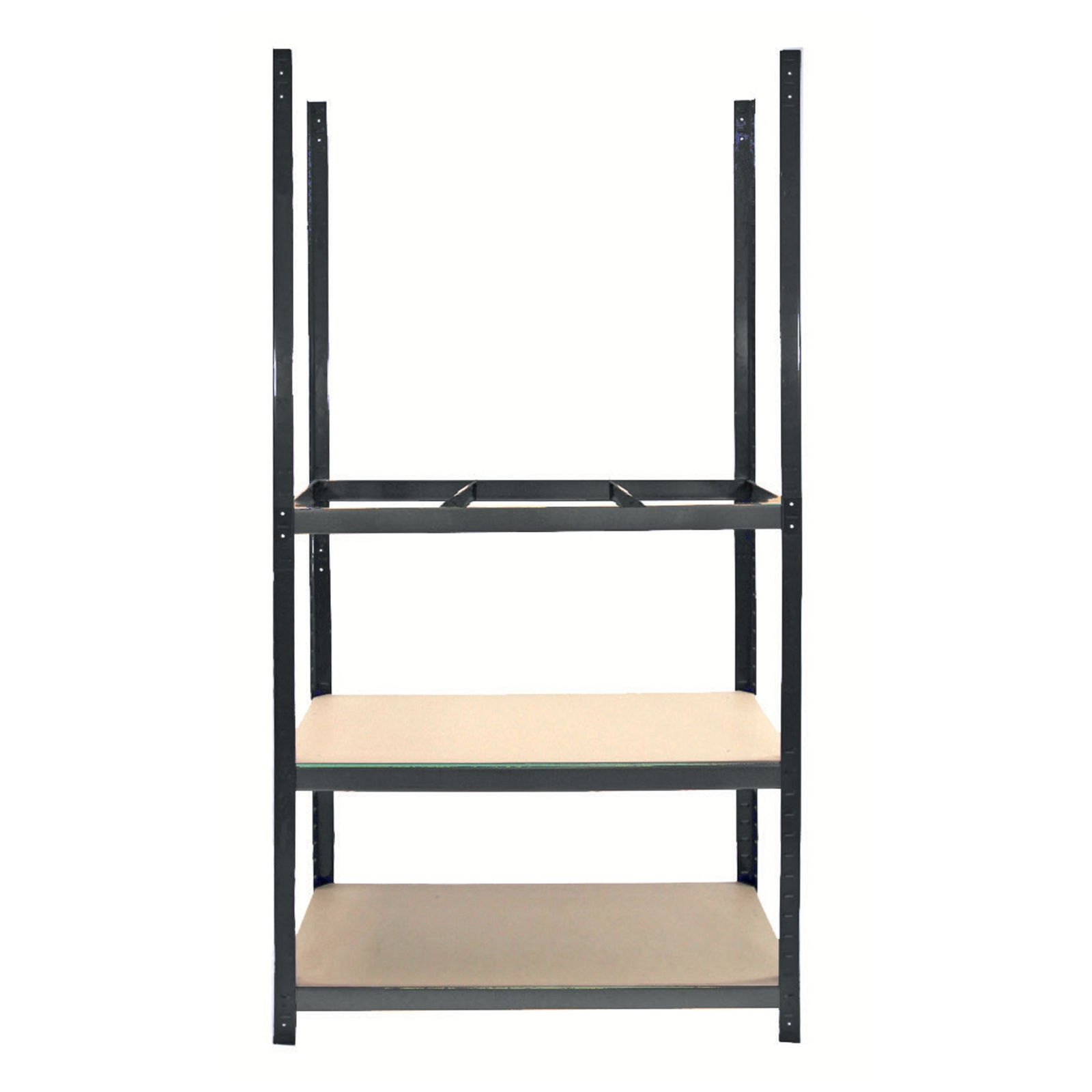

9. Ajouter les supports de tablette centrale
Insérez les barres de support central à travers le milieu du cadre au niveau de l'étagère nouvellement ajoutée.

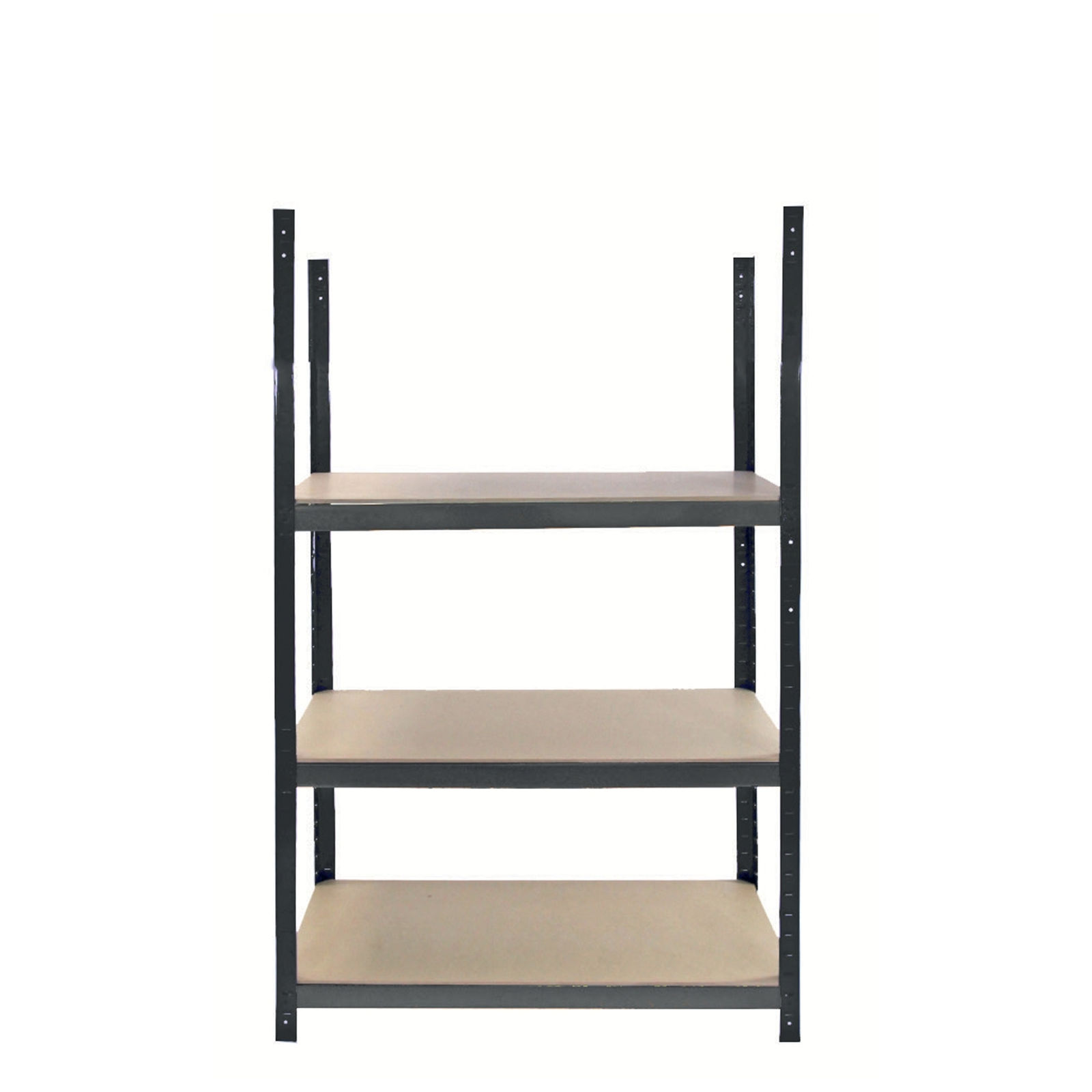

10. Placer le panneau MDF
1. Posez le panneau MDF sur le cadre.
2. Assurez-vous que le panneau est solidement placé sur les poutres.

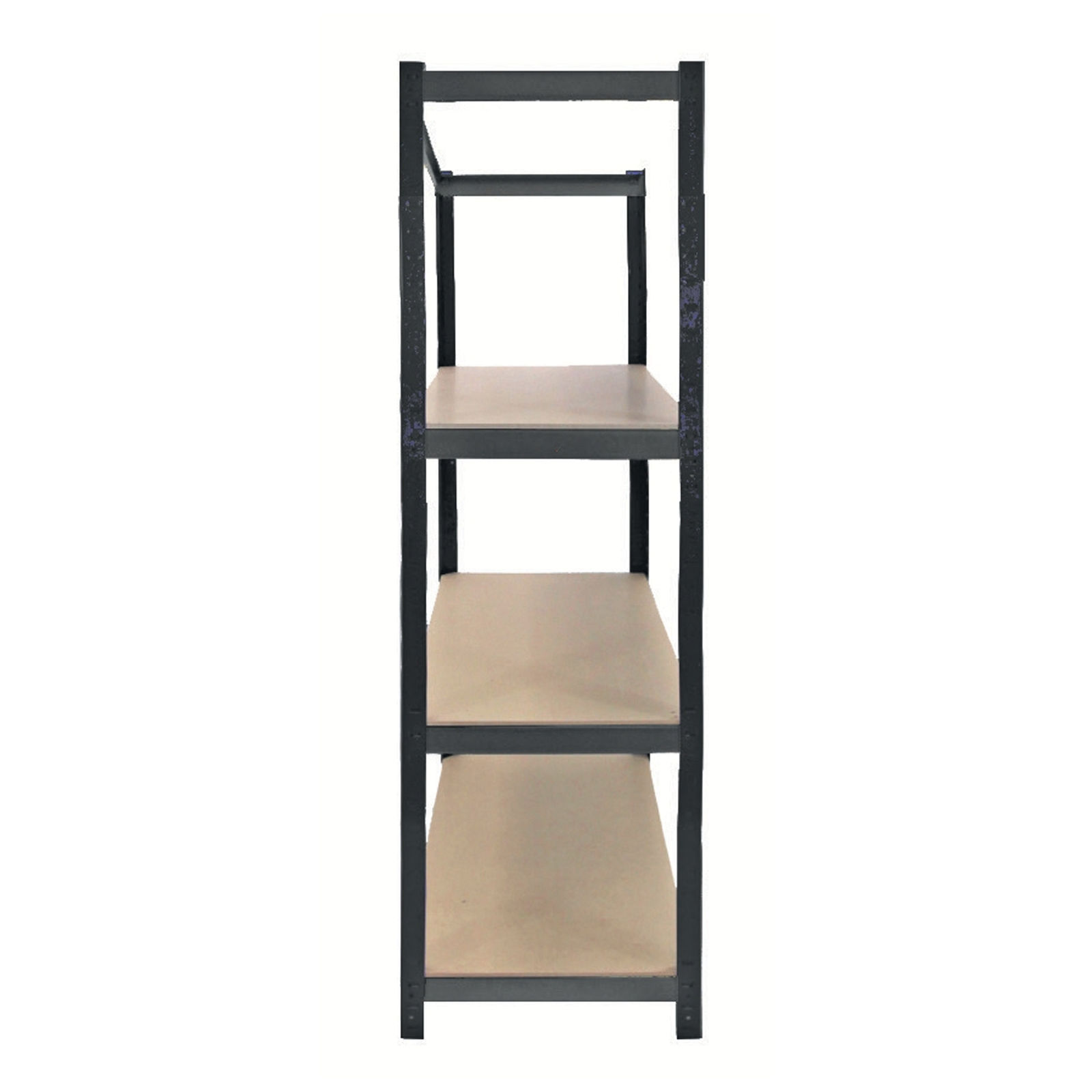

11. Ajouter la dernière étagère
1. Décidez où vous souhaitez positionner la prochaine étagère.
2. Fixez les Poutres courtes entre les poutres verticales des deux côtés à la hauteur choisie.
3. Ensuite, connectez les côtés en ajoutant des Longues Poutres à l'avant et à l'arrière pour compléter le cadre rectangulaire de l'étagère.
4. Assurez-vous que toutes les poutres sont de niveau et bien verrouillées dans les fentes à rivets avant de continuer.
12. Ajouter le support de tablette central
Insérez les barres de support central à travers le milieu du cadre au niveau de l'étagère nouvellement ajoutée.

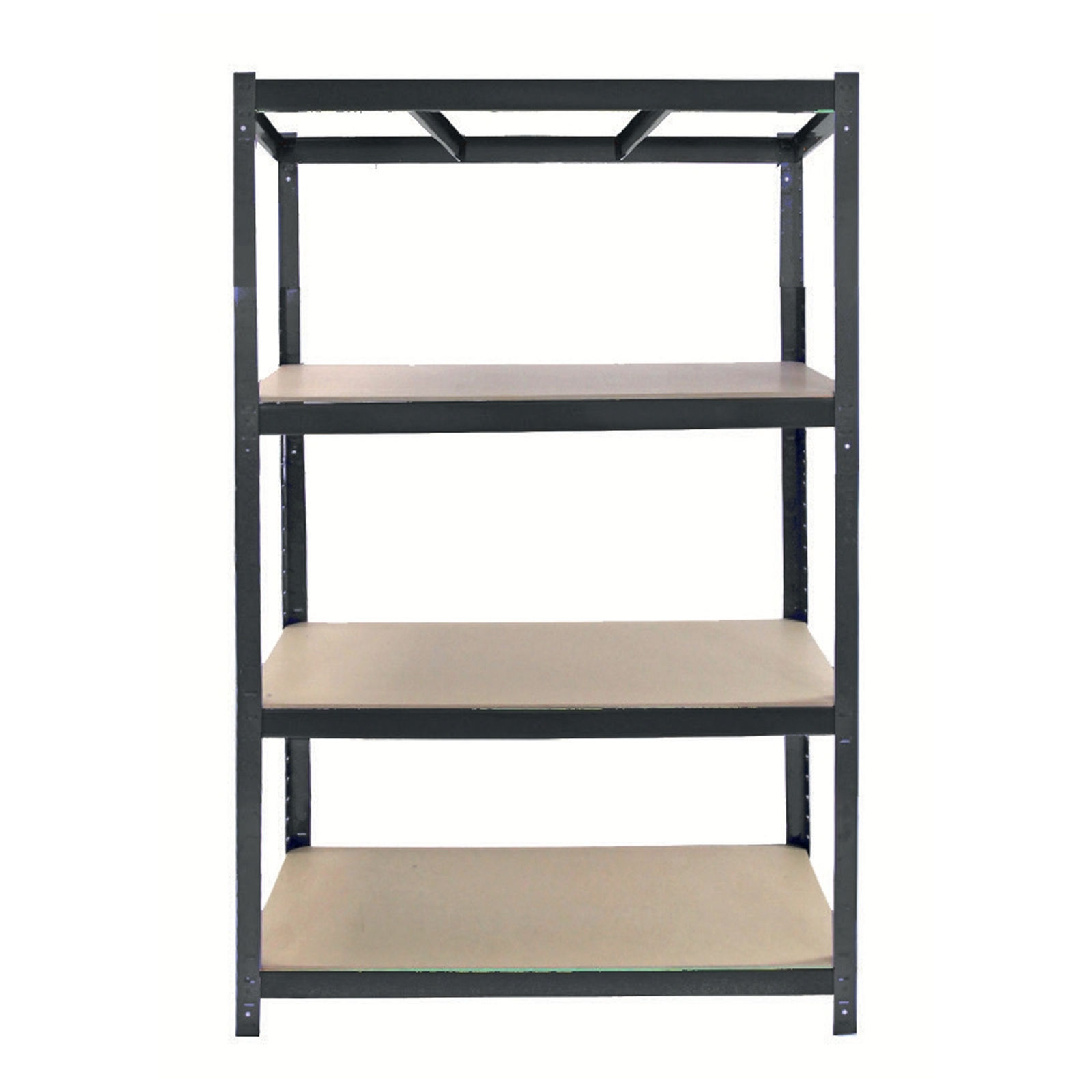

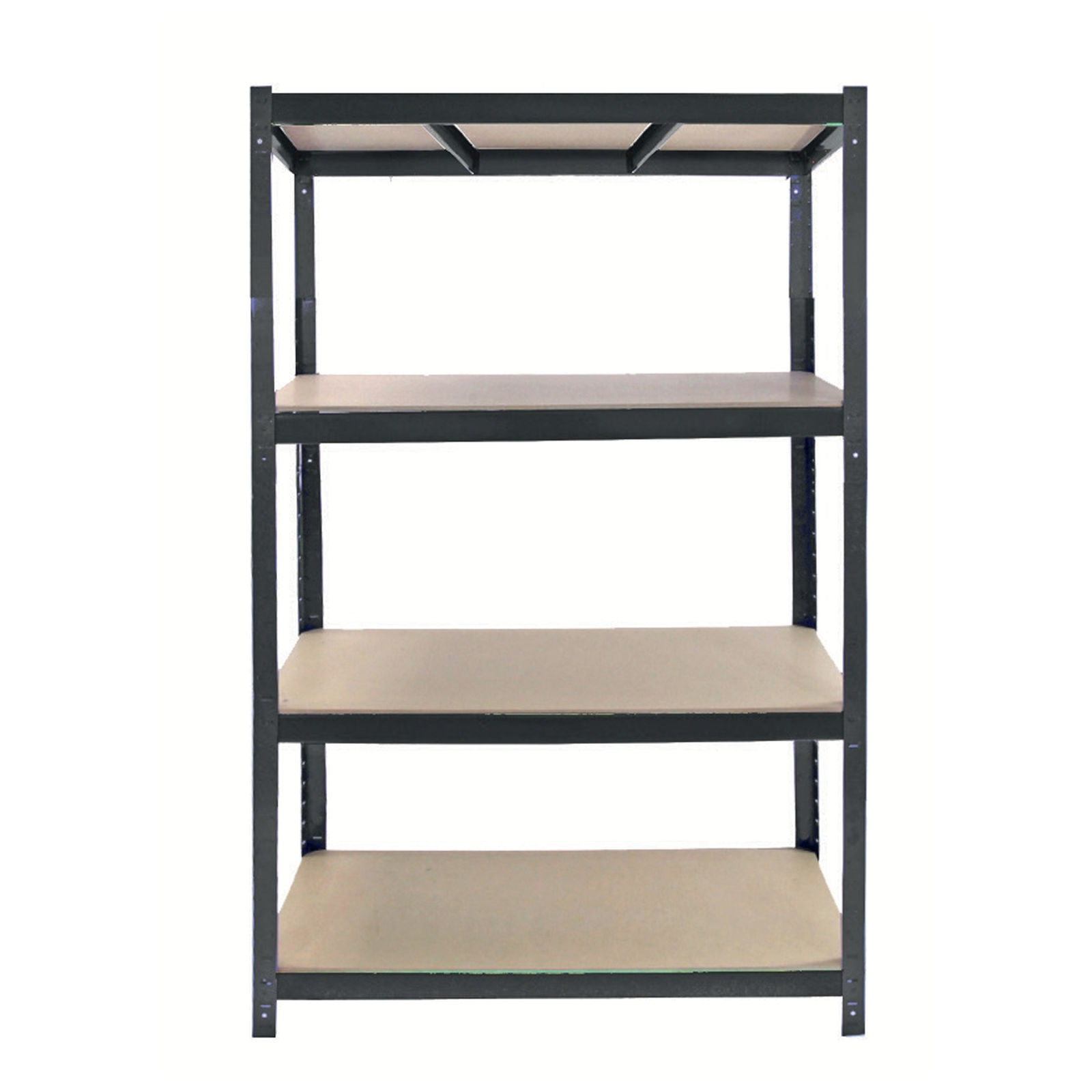

13. Compléter l'étagère finale
1. Placez le panneau de tablette en MDF sur le cadre de l'étagère supérieure, en le posant solidement sur les longues et courtes poutres avec des supports centraux en dessous.
2. Vérifiez à nouveau toutes les poutres et connexions pour vous assurer que tout est verrouillé et de niveau.
3. Votre système de rayonnage Q-Rax Heavy Duty est maintenant entièrement assemblé et prêt à l'emploi !
