Taglierina per Vinile PixMax

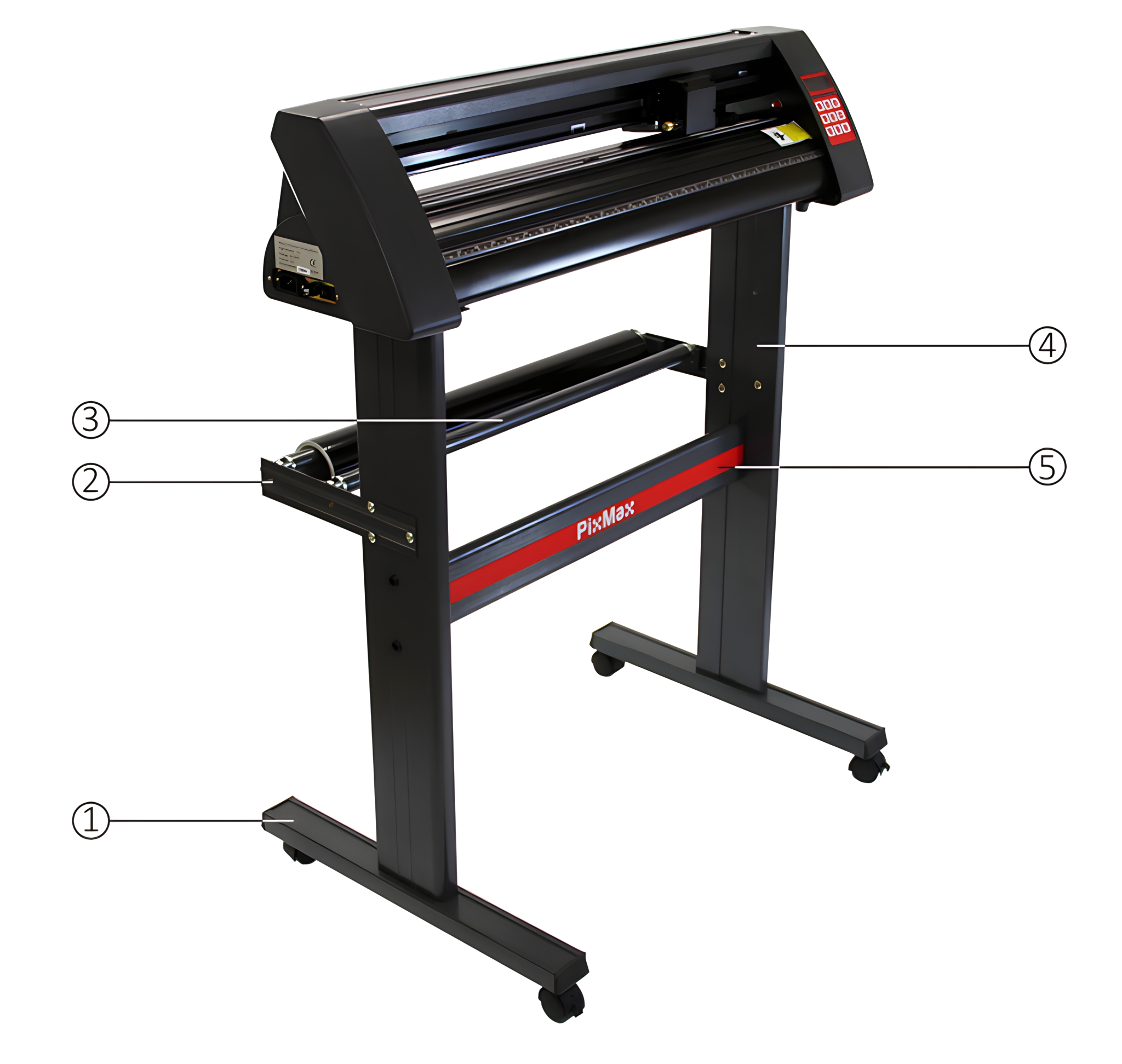

• Fissare la piastra di supporto PixMax ai supporti laterali utilizzando 4 viti piccole, 4 contenitori per viti in plastica e 4 tappi in plastica nera per viti. Assicurarsi che i lati piatti dei supporti siano rivolti verso l'interno e che la piastra superiore sia in alto.

• Allineare il logo PixMax sulla piastra di supporto lontano dai due fori in linea sul retro del supporto.

• Inserire le viti piccole nei contenitori per viti in plastica nera e fissare la piastra di supporto. Coprire i contenitori per viti con i tappi in plastica.

• Fissare le piastre di base con ruote utilizzando 8 viti grandi. Assicurarsi che le ruote siano rivolte lontano dal supporto.

• Allineare i quattro fori nella piastra di base con i corridori in gomma all'interno della parte inferiore del supporto laterale. Stringere saldamente le viti.

• Fissare i supporti per rulli utilizzando 6 bulloni con cappucci filettati per bulloni. Allineare i supporti per rulli con i fori a forma di triangolo sul supporto laterale.

• Posizionare i supporti per rulli rivolti verso l'alto e verso l'interno. Inserire i bulloni attraverso il supporto e il supporto laterale, quindi stringere con un cacciavite.

• Posizionare le barre per rulli nei supporti.

• Inserire i piedi sul fondo del tagliavinile nella parte superiore del supporto.

1. Inserire la lama con l'estremità affusolata verso l'alto nel portalama.
2. Allentare il dado in ottone in modo che l'altezza della lama possa essere regolata. Utilizzando il dado argentato, regolare l'altezza della lama fino a quando non sporge di circa 2 mm dal fondo del portalama o fino a quando non è visibile l'angolo di 45 gradi della lama. Se la lama sporge troppo dal portalama, potrebbe tagliare direttamente il vinile e danneggiare la striscia di taglio, ma se la lama non sporge abbastanza, graffierà solo leggermente il vinile e non sarà possibile spellicolare il design.

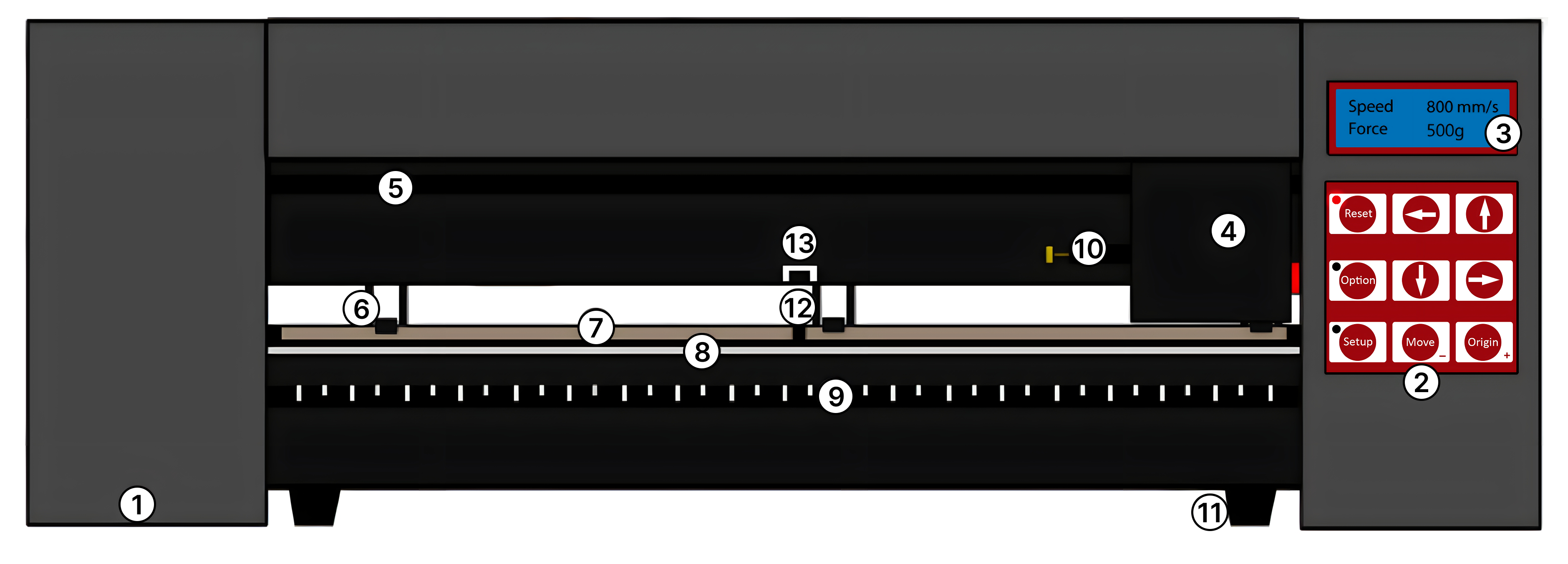

3. Individuare il carrello della lama sul taglierina per vinile: vedrete un fermaglio in plastica che può essere bloccato e aperto tramite una presa, composta da un dado in ottone e un filetto. Aprire il fermaglio in modo che il portalama possa essere inserito all'interno.
4. Posizionare il portalama nel carrello della lama in modo che il bordo del portalama sia sollevato di circa 2-3 mm dalla parte superiore del carrello della lama. Se il bordo del portalama è posizionato piatto contro la parte superiore del carrello della lama, sarà troppo basso e potrebbe segnare linee indesiderate sul vinile.
5. Stringere la presa e chiudere il fermaglio in modo che sia saldamente bloccato in posizione.

Dopo un uso periodico, la lama può diventare smussata, specialmente quando si taglia continuamente vinile spesso. Seguire queste istruzioni per sostituire la lama.

1. Spegnere la macchina dall'alimentazione e scollegare il cavo di alimentazione, quindi rimuovere eventuale vinile dai rulli.
2. Individuare il carrello della lama sul taglierino per vinile e aprire il fermaglio che mantiene in posizione il porta lama.
3. Premere il rilascio della lama, sulla parte superiore del porta lama, per liberare la lama attualmente in uso.
4. Rimuovere il cappuccio di sicurezza dalla nuova lama e inserire la lama con l'estremità affusolata verso l'alto nel porta lama.
5. Allentare il dado in ottone in modo che l'altezza della lama possa essere regolata. Utilizzando il dado d'argento, regolare l'altezza della lama fino a farla sporgere di circa 1 mm dal fondo del porta lama o fino a quando l'angolo di 45 gradi della lama è completamente visibile.
6. Riposizionare il porta lama nel carrello della lama in modo che il bordo del porta lama sia sollevato di circa 2-3 mm dalla parte superiore del carrello della lama. Se il bordo del porta lama è posizionato piatto contro la parte superiore del carrello della lama, sarà troppo basso e potrebbe segnare linee indesiderate sul vinile.
7. Stringere la presa e chiudere il fermaglio in modo che sia bloccato saldamente in posizione. Potrebbe essere necessario eseguire un altro taglio di prova per verificare che la lama sia impostata nel posto corretto; vedere "Installazione della lama".

• Apri il software SignCut Pro e configura le impostazioni del cutter. Assicurati che il produttore e il numero del cutter corrispondano al tagliavinile.

• Imposta il dispositivo/porta di uscita sul numero COM corretto annotato durante l'installazione del driver.

• Carica il tuo vinile nel cutter, assicurandoti che sia allineato correttamente. Usa i pinch rollers per fissare il vinile in posizione.

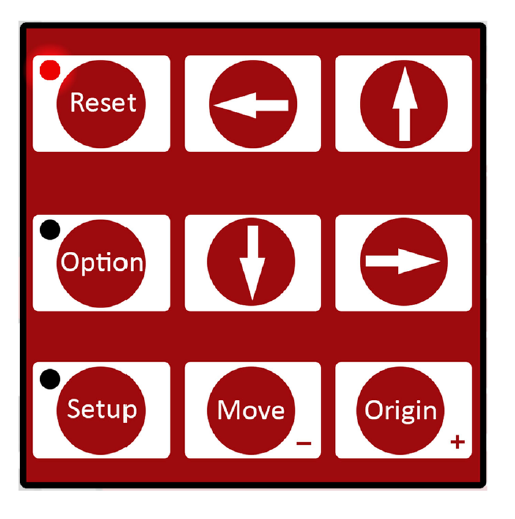

• Usa il pulsante "Opzione" per accedere al menu di posizione e regolare l'allineamento del vinile utilizzando i tasti freccia.

• Regolare le impostazioni di velocità e forza sul pannello di controllo in base allo spessore del vinile.

• Eseguire tagli di prova per assicurarsi che la lama tagli il vinile senza danneggiare la carta di supporto.

• Usa il pulsante "Opzione" per accedere al menu di posizione e regolare la posizione della lama utilizzando i tasti freccia.

• Conferma la nuova origine premendo il pulsante "Origine".

• Premi il pulsante "Move" per eseguire un test cut. Controlla la profondità del taglio e regola le impostazioni di forza se necessario.

• Assicurati che la lama tagli solo il vinile e non la carta di supporto.

• Apri il tuo design in SignCut e impostalo per il taglio. Segui le istruzioni del software per un taglio ottimale.
