Set Cucina da Esterno in Alluminio 3 Pezzi

Istruzioni di

monstershop

Set Cucina da Esterno in Alluminio 3 Pezzi

214822

Informazioni prodotto

Unità Lavello da Giardino in Alluminio

L'Unità Lavello da Giardino in Alluminio è un'aggiunta intelligente e stilosa a qualsiasi cucina all'aperto, rifinita in un contemporaneo grigio antracite. Presenta un lavello in acciaio inossidabile con rubinetto per acqua fredda, filtro integrato e tubo di scarico flessibile per un facile drenaggio. Un armadietto integrato mantiene gli elementi essenziali ordinatamente riposti, mentre la mensola superiore regolabile offre ulteriore versatilità. Progettata per funzionare perfettamente con l'unità angolare e l'unità tavolo abbinati, è perfetta per creare uno spazio di cottura modulare all'aperto personalizzato.

SKU: 214689,214271,214272

	214689
Dimensioni	90cm (L) x 61,5cm (P) x 127,5cm (A)
Peso Netto	22,13kg
Capacità del Piano di Lavoro	30kg
Capacità di Peso della Mensola Superiore	5kg
Dimensione Mensola Regolabile	14cm (P) x 90cm (L)
Spessore Mensola	1,5cm
Altezza Tavolo	84,2cm
Area di Lavoro del Tavolo	59,8cm (P)
Altezza Area di Stoccaggio Sotto il Bancone	67cm (A)
Spazio Sotto la Mensola Inferiore	10cm (A)
Altezza Paraspruzzi	43,4cm

Consigli di Sicurezza

Si prega di leggere attentamente le Pratiche di Lavoro Sicure per garantire la prevenzione di lesioni o danni al dispositivo.

Non utilizzare questo prodotto per scopi diversi da quelli previsti.
Assicurarsi di aver letto e compreso completamente il manuale di istruzioni e i consigli di sicurezza prima di utilizzare questo prodotto.
Assemblare sempre la cucina da esterno in alluminio su una superficie piana e stabile per garantire un corretto equilibrio e prevenire il ribaltamento.
Prima di iniziare l'assemblaggio, verificare che tutti i componenti e gli strumenti siano disponibili e non danneggiati. Non utilizzare parti piegate, incrinate o altrimenti compromesse.
Durante l'assemblaggio delle sezioni della cucina, assicurarsi che tutte le connessioni e i fissaggi siano serrati in modo sicuro. Parti allentate possono compromettere la stabilità e portare a incidenti.
Evitare di stringere eccessivamente i bulloni, poiché ciò potrebbe danneggiare i componenti in alluminio o rovinare la filettatura, indebolendo la struttura.
Non modificare l'unità né aggiungere altri elementi della cucina, come fornelli a gas o elettrodomestici, poiché questa unità non è progettata per supportarli.
Assicurarsi che la cucina sia posizionata in un'area ben ventilata, lontano da materiali infiammabili, inclusa la vegetazione secca, come misura di sicurezza generale quando si lavora all'aperto.
Posizionare la cucina da esterno in un luogo non esposto a venti forti, poiché i venti forti possono destabilizzare la struttura, specialmente quando l'unità non è ancorata.
La cucina è progettata per uso esterno, ma si consiglia di coprirla o riporla sotto un riparo quando non in uso per evitare l'esposizione prolungata a condizioni meteorologiche avverse che potrebbero degradare la finitura in alluminio o causare corrosione.
Ispezionare regolarmente la struttura della cucina per segni di usura o danni, in particolare dopo l'esposizione a condizioni meteorologiche estreme. Controllare eventuali connessioni allentate o corrosione e stringere o sostituire le parti se necessario.
Non superare i limiti di carico raccomandati per il piano di lavoro (30 kg) o per le mensole di stoccaggio (5 kg). Evitare di posizionare oggetti eccessivamente pesanti sul piano di lavoro, poiché ciò potrebbe causare deformazioni o compromettere la stabilità dell'unità.
Controllare sempre che le connessioni del lavello siano installate correttamente. Assicurarsi che i sistemi di ingresso dell'acqua e di drenaggio siano saldamente attaccati per evitare perdite o danni causati dall'acqua.
Quando si pulisce la struttura in alluminio, utilizzare sapone delicato e acqua. Evitare detergenti abrasivi o spugne abrasive, poiché possono graffiare o danneggiare la superficie.
Non permettere ai bambini di giocare sopra o intorno all'unità della cucina. La struttura non è progettata per supportare arrampicate o manipolazioni brusche.
Per ottenere i migliori risultati, assicurarsi che l'unità della cucina sia adeguatamente ancorata se verrà utilizzata in un luogo dove potrebbe essere soggetta a spostamenti o movimenti, come vicino a una piscina o su terreno sciolto.
Prestare attenzione quando si sposta l'unità della cucina. Utilizzare almeno due persone per sollevare e trasportare la struttura per evitare danni o lesioni, poiché il telaio in alluminio può essere pesante o ingombrante.
Essere consapevoli che le superfici in alluminio possono diventare molto calde quando esposte alla luce solare diretta. Utilizzare guanti o tappetini resistenti al calore se necessario per evitare ustioni.
In caso di incendio nell'area circostante, rimuovere gli oggetti infiammabili e assicurarsi che tutte le persone mantengano una distanza di sicurezza dall'unità della cucina. L'alluminio non è ignifugo e può deformarsi sotto calore estremo.
Non lasciare mai l'acqua scorrere incustodita nel lavello, specialmente se il sistema di drenaggio è collegato a una linea di scarico esterna. Gli straripamenti possono causare allagamenti o danni da acqua alle aree circostanti.
Non utilizzare l'unità per scopi diversi da quelli previsti, come sedersi o arrampicarsi, poiché ciò potrebbe portare a lesioni o al cedimento strutturale.

Parts

214269 - Unità Lavello da Cucina per Esterni in Alluminio

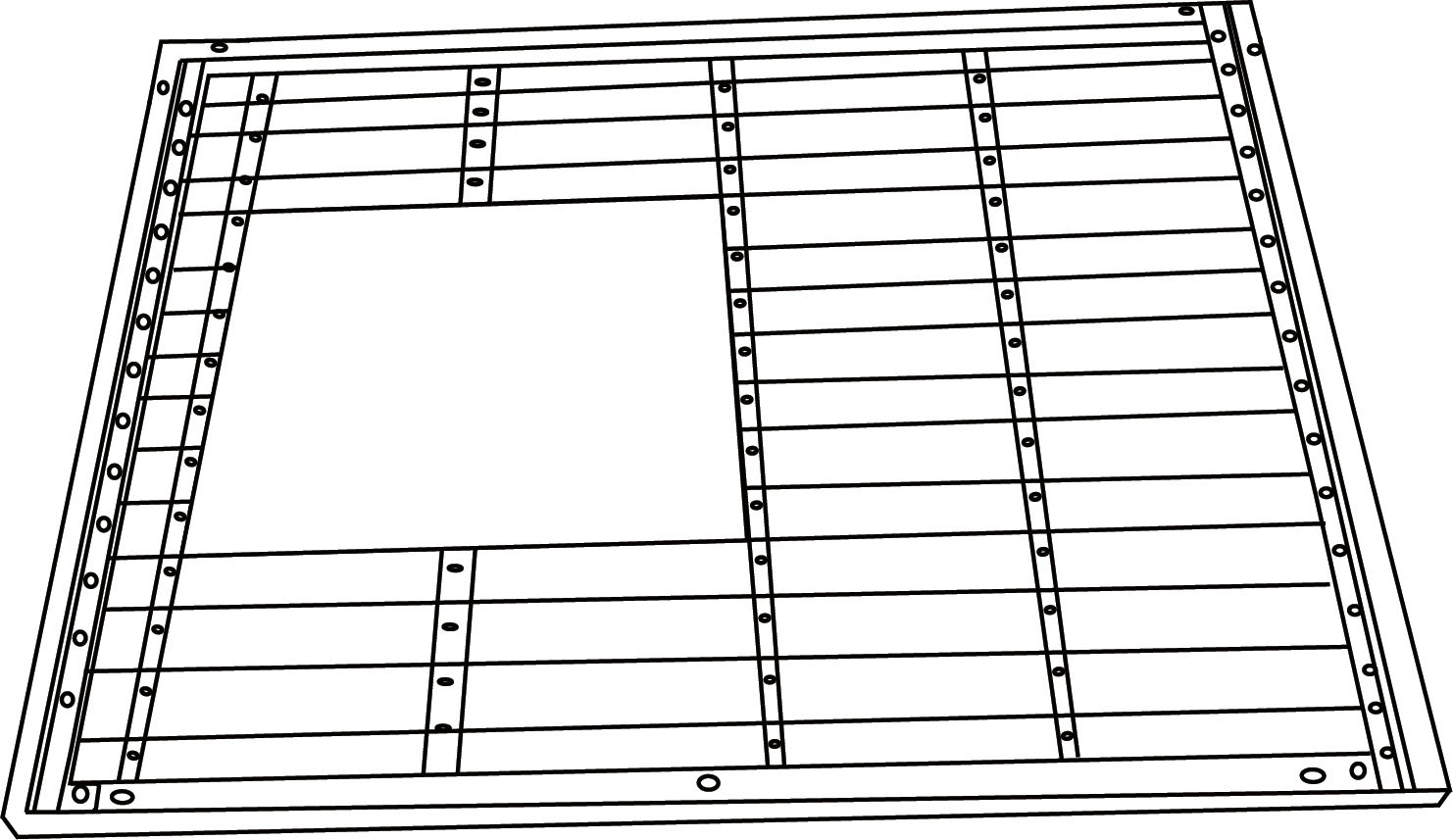

Parte A - Piano di Lavoro della Cucina

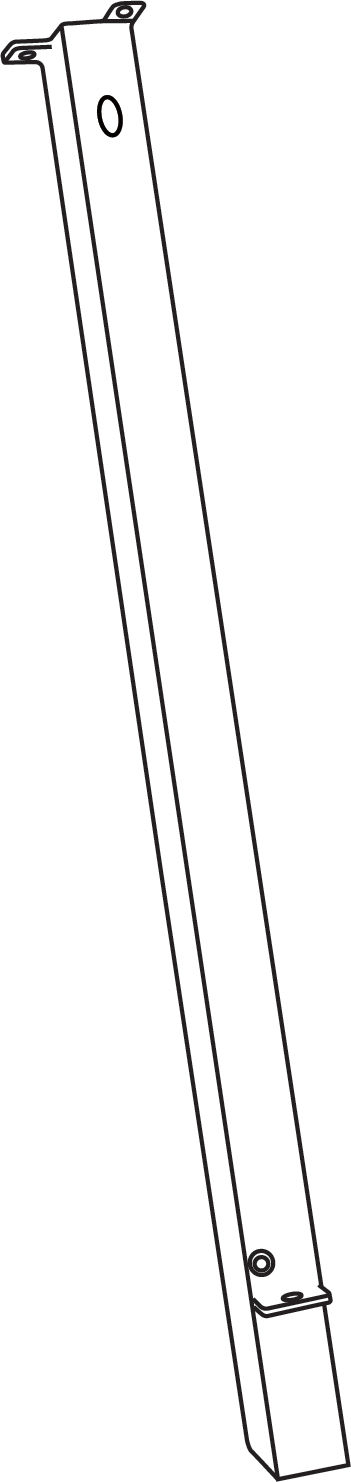

Parte B1 - Gamba del Piano del Lavello della Cucina

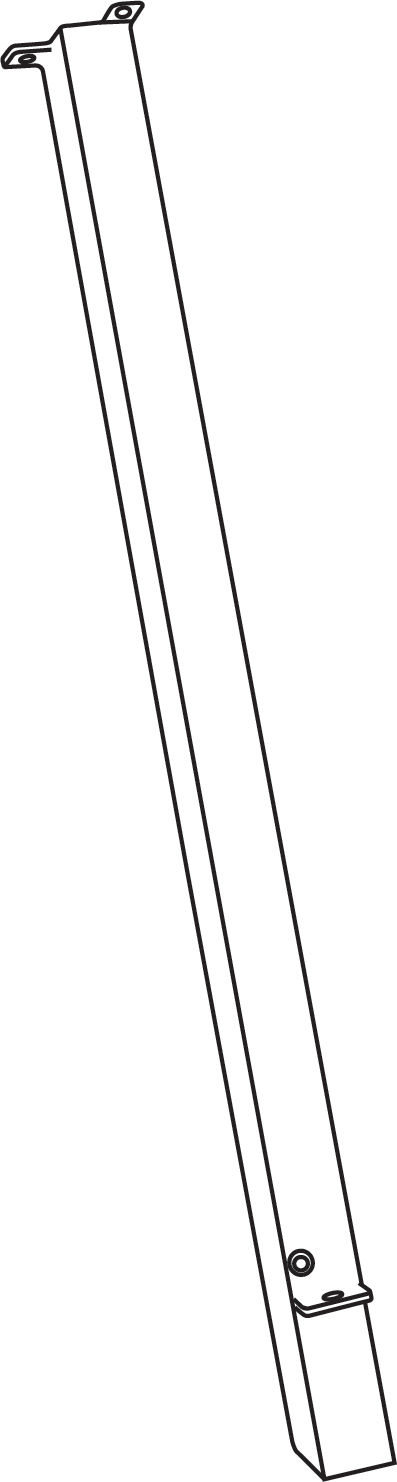

Parte B2 - Gamba del Piano del Lavello della Cucina

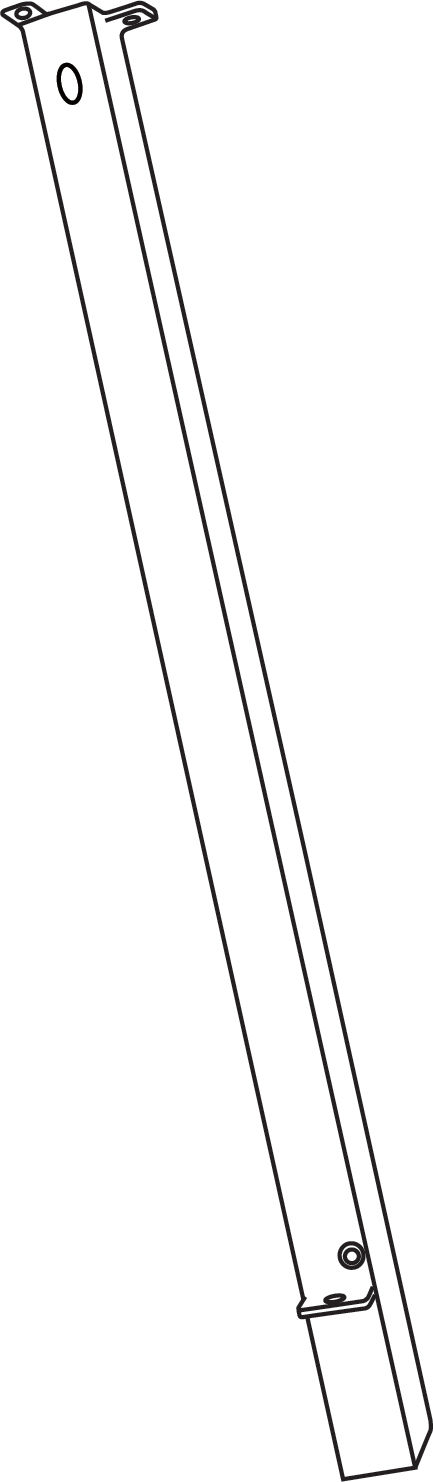

Parte C1 - Gamba del Piano del Lavello della Cucina

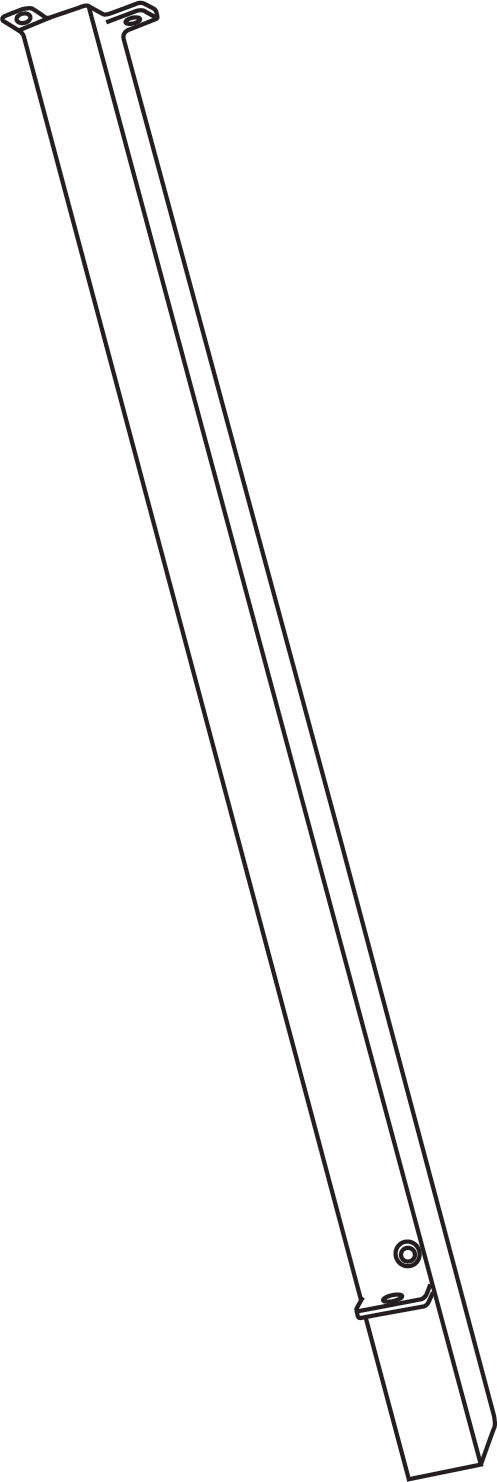

Parte C2 - Gamba del Piano del Lavello della Cucina

Parte D - Pannello Base Lavello Cucina

Parte E - Paraspruzzi

Parte F - Connettore

Parte G - Mensola del Lavello della Cucina

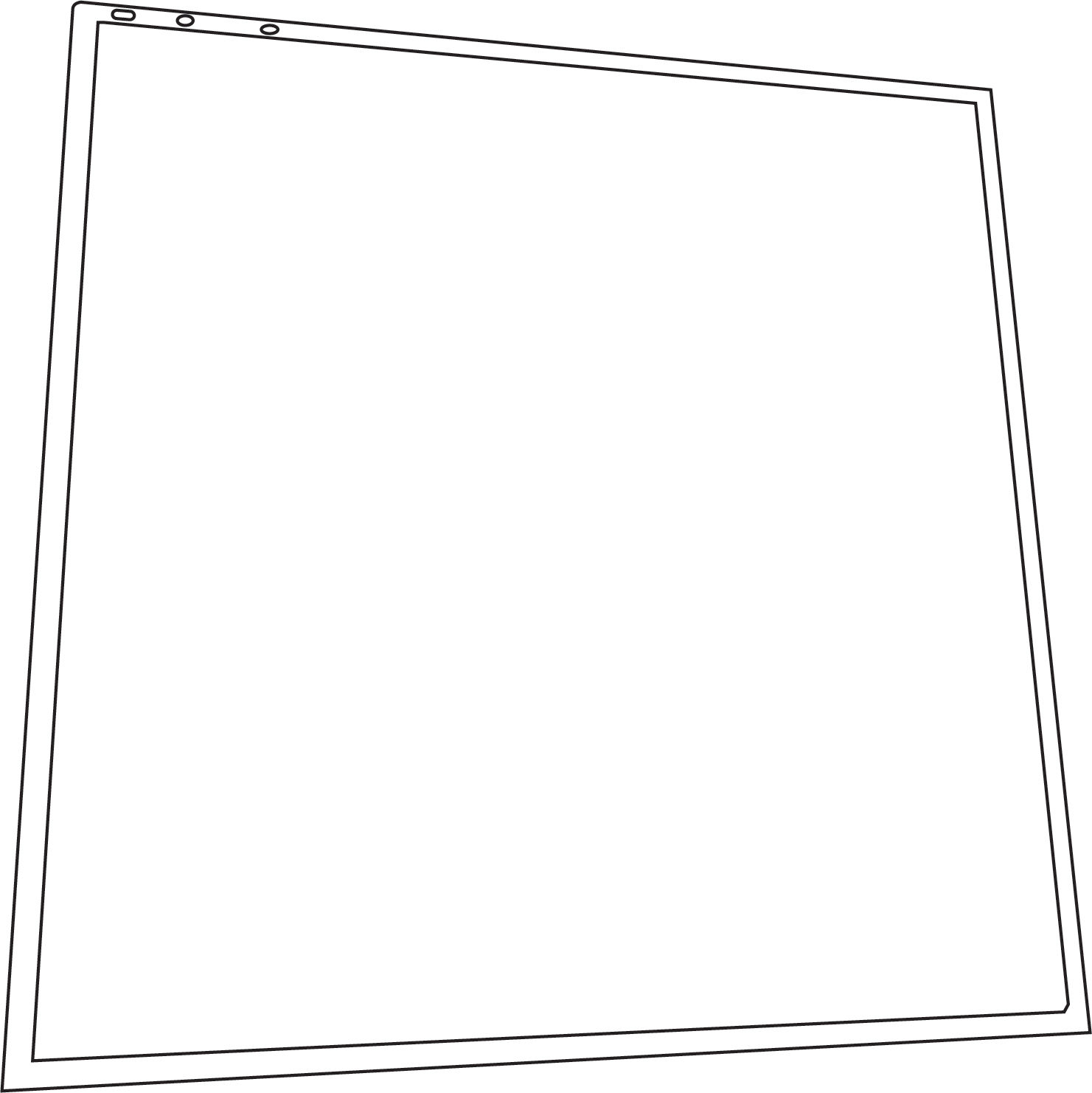

Parte H - Pannello Laterale del Lavello della Cucina

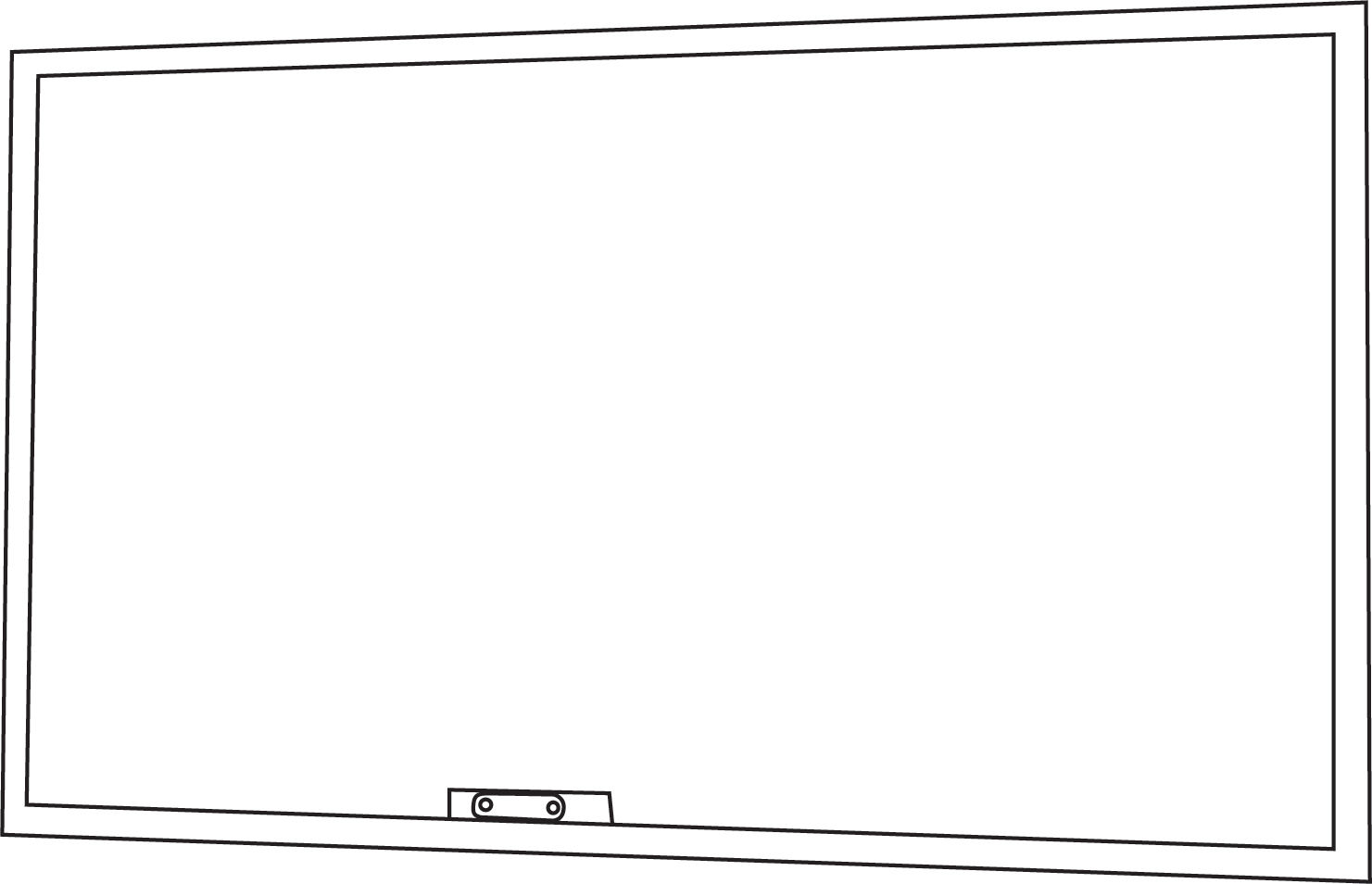

Parte I - Pannello Frontale del Lavello della Cucina

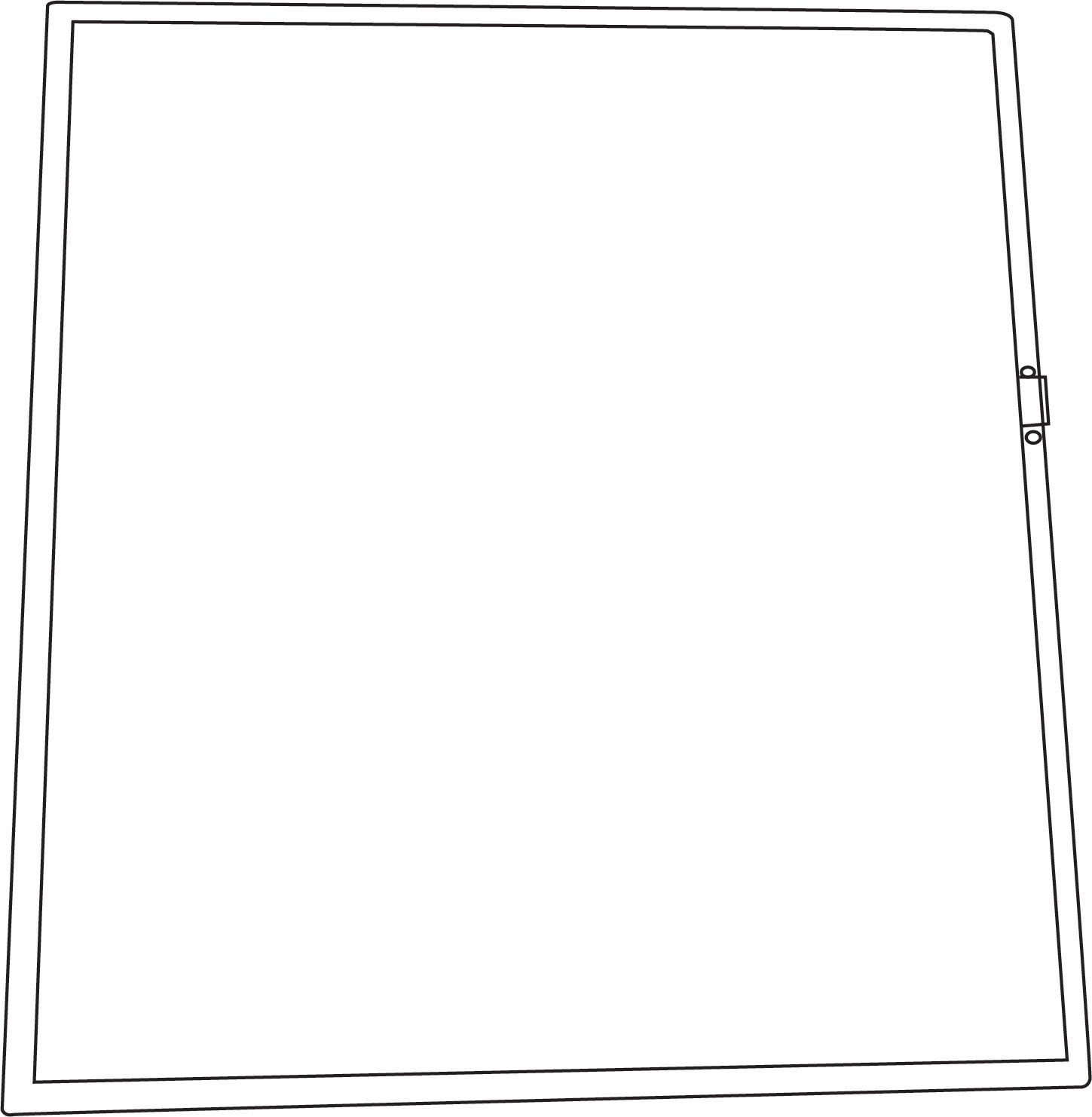

Parte J - Pannello Laterale del Lavello della Cucina

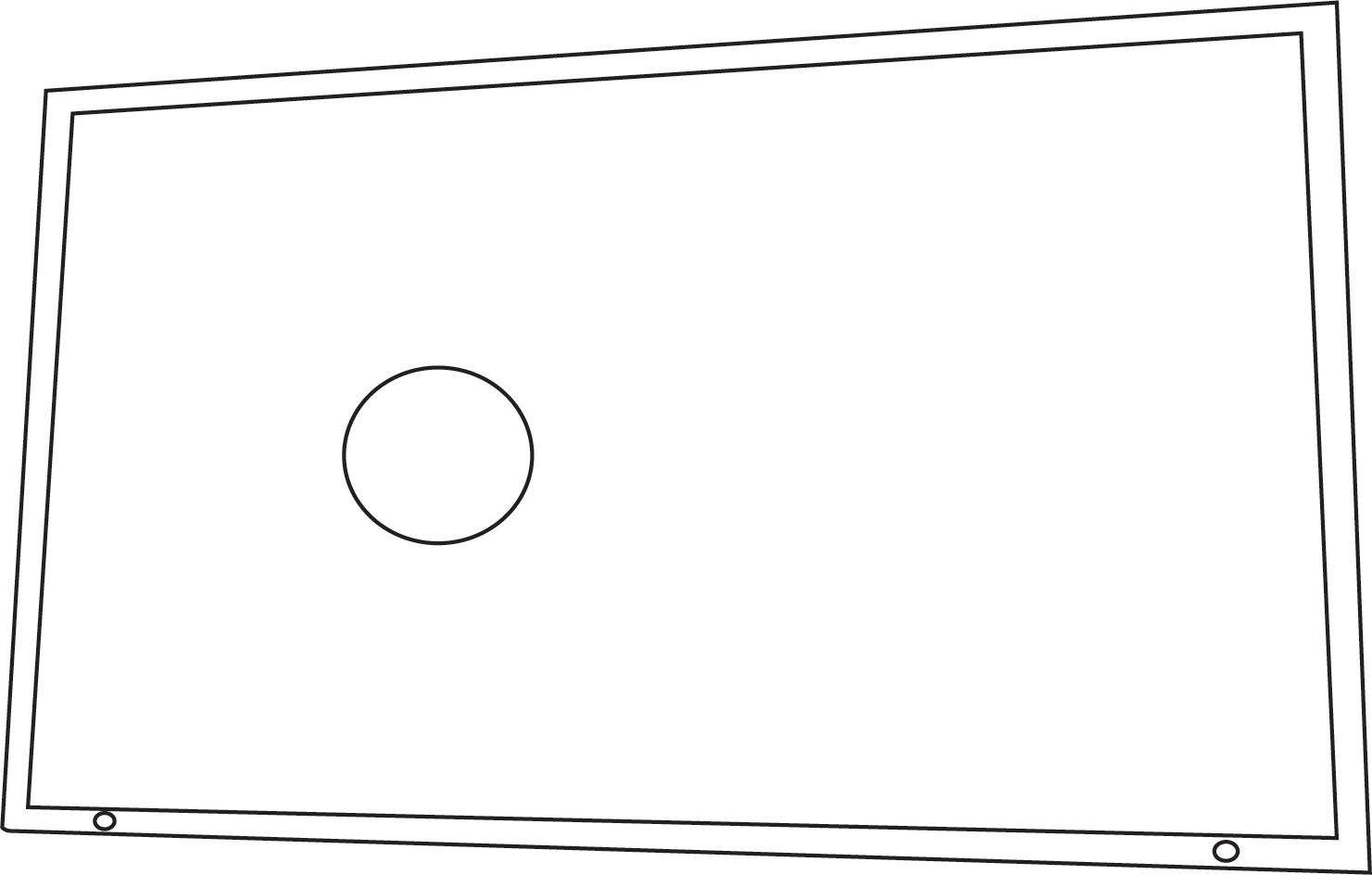

Parte K - Pannello Posteriore del Lavello della Cucina

Parte L1 - Lavello Basin (Sink Basin)

Parte L2 - Tappo

Parte L3 - Filtro

Parte L4 - Connettore del tubo di scarico

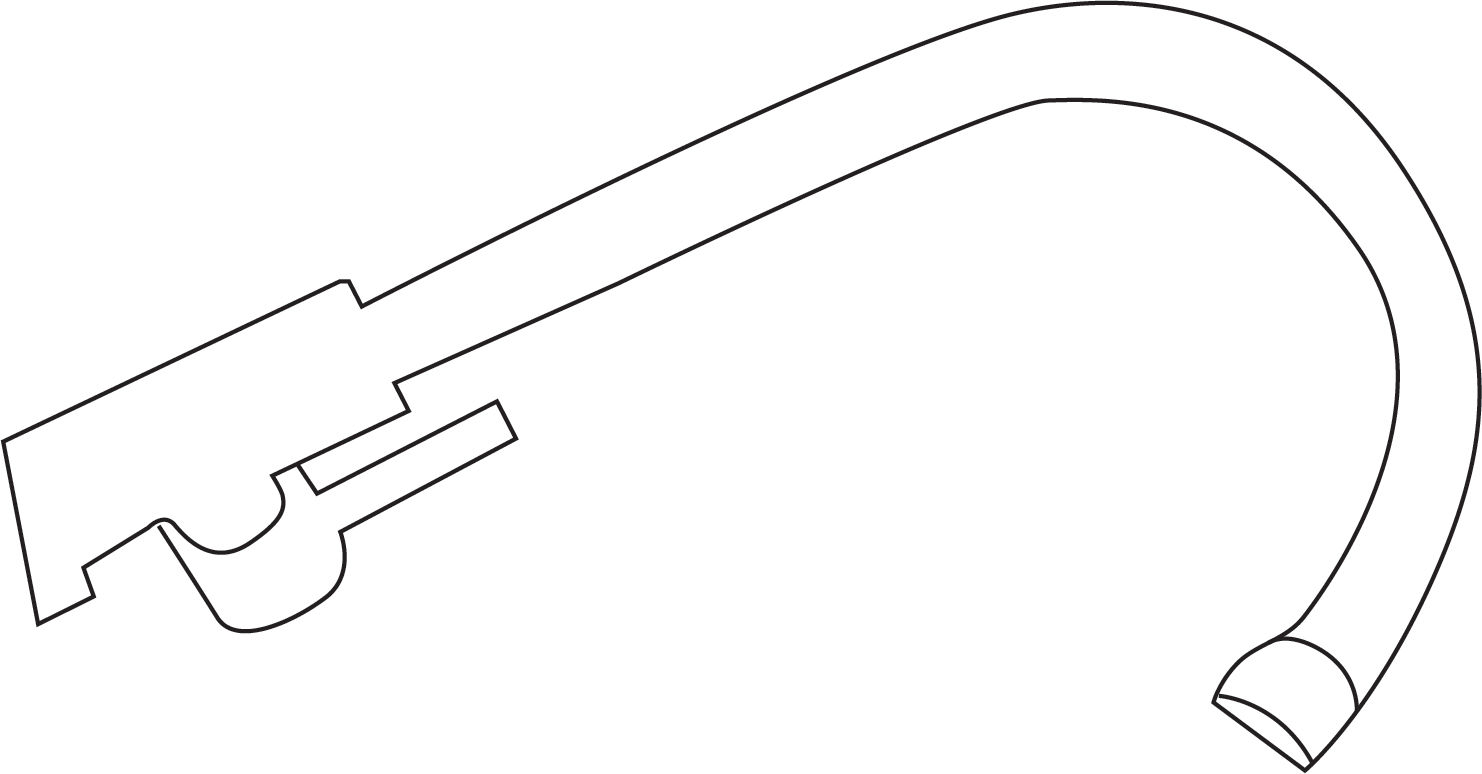

Parte M - Rubinetto

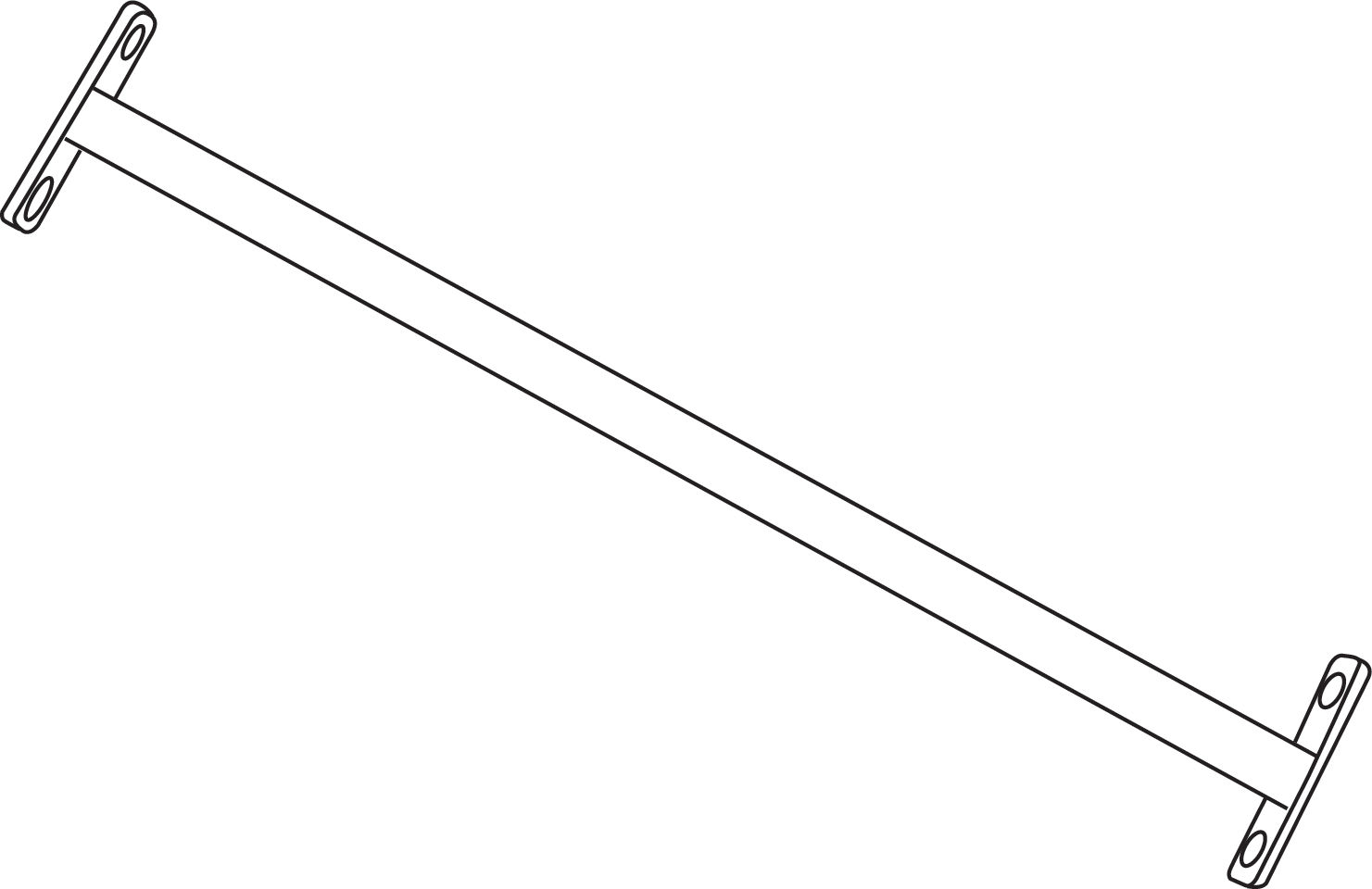

Parte N - Asta di rinforzo

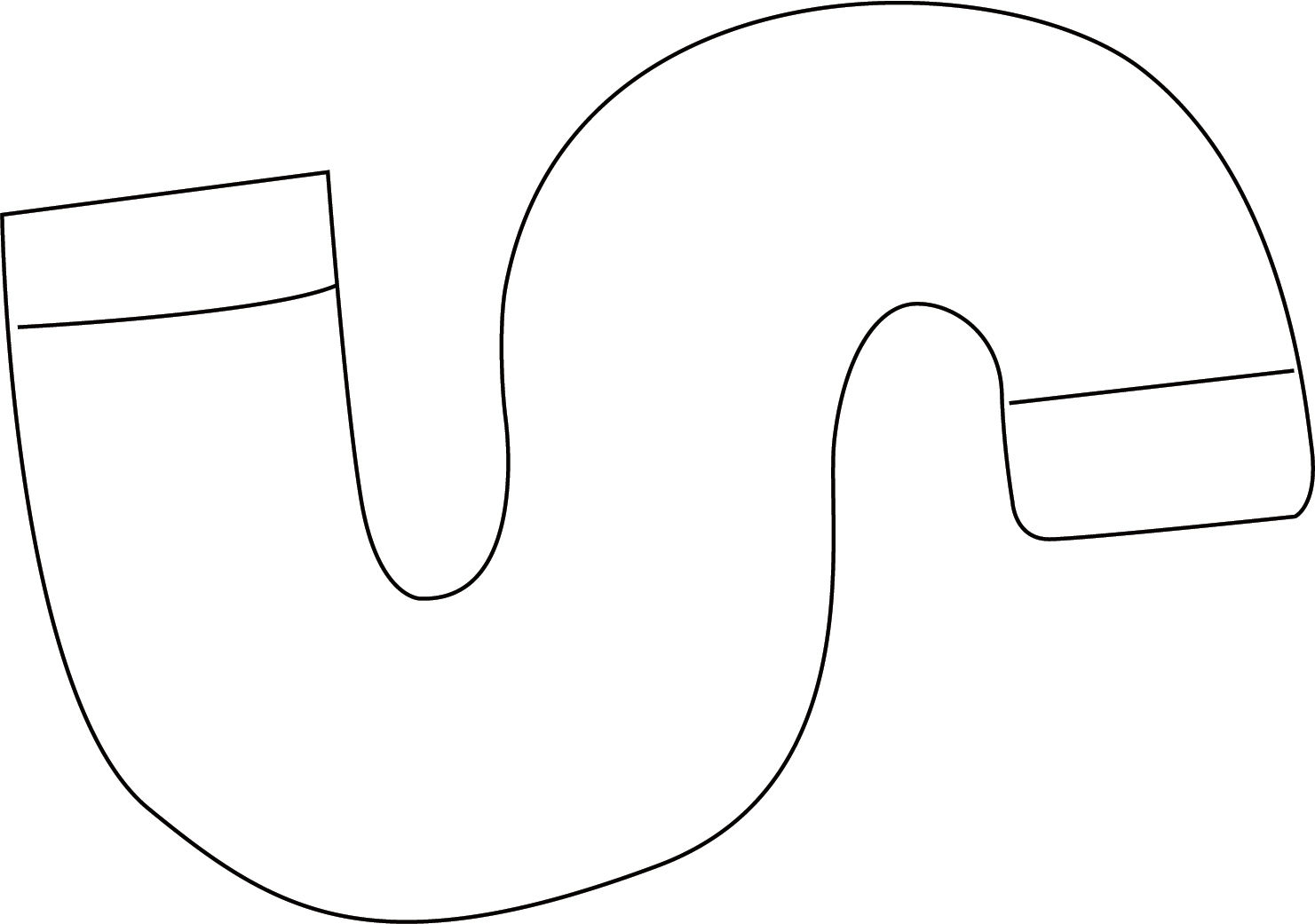

Parte O - Sifone a P (P-Trap)

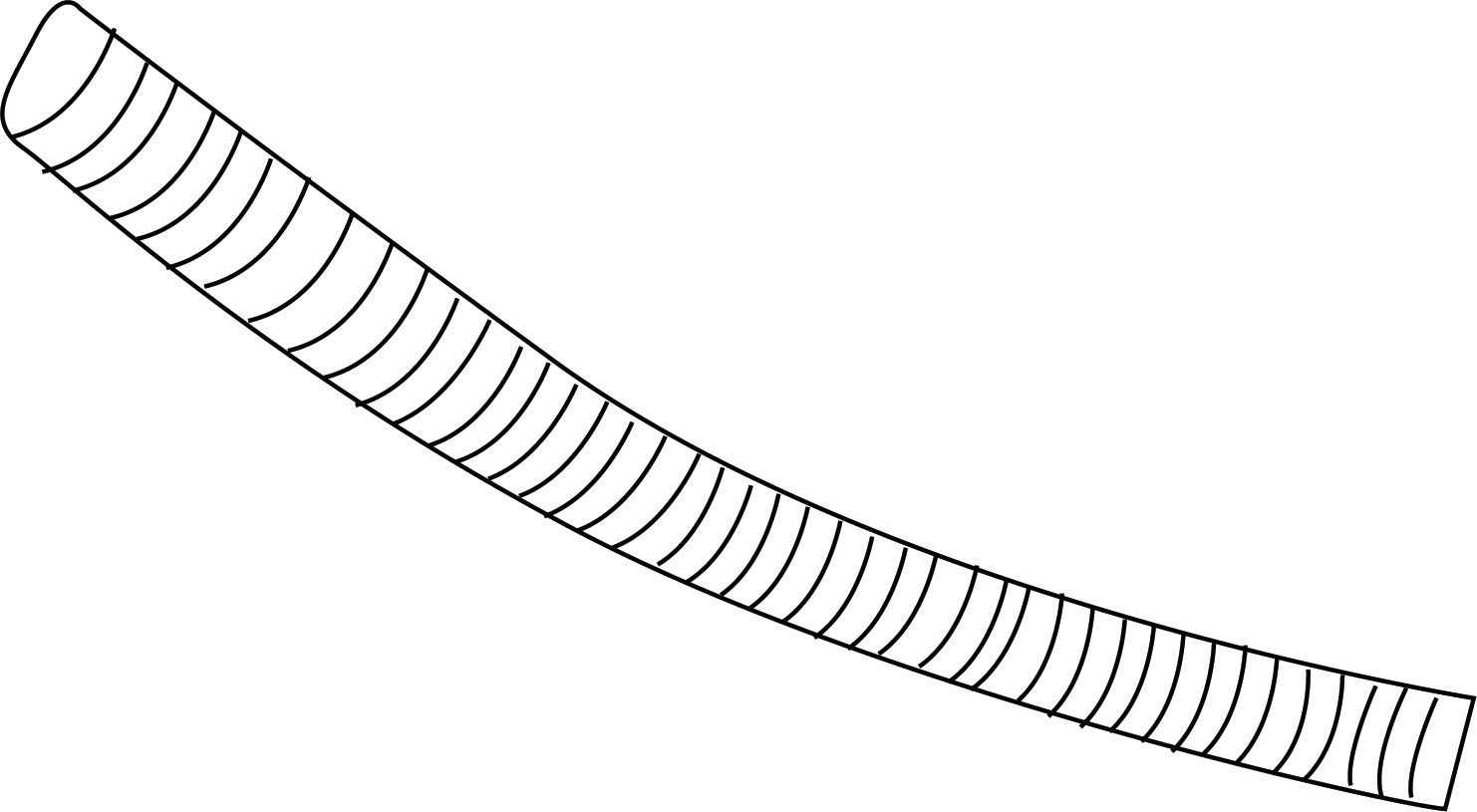

Parte P - Tubo di scarico flessibile

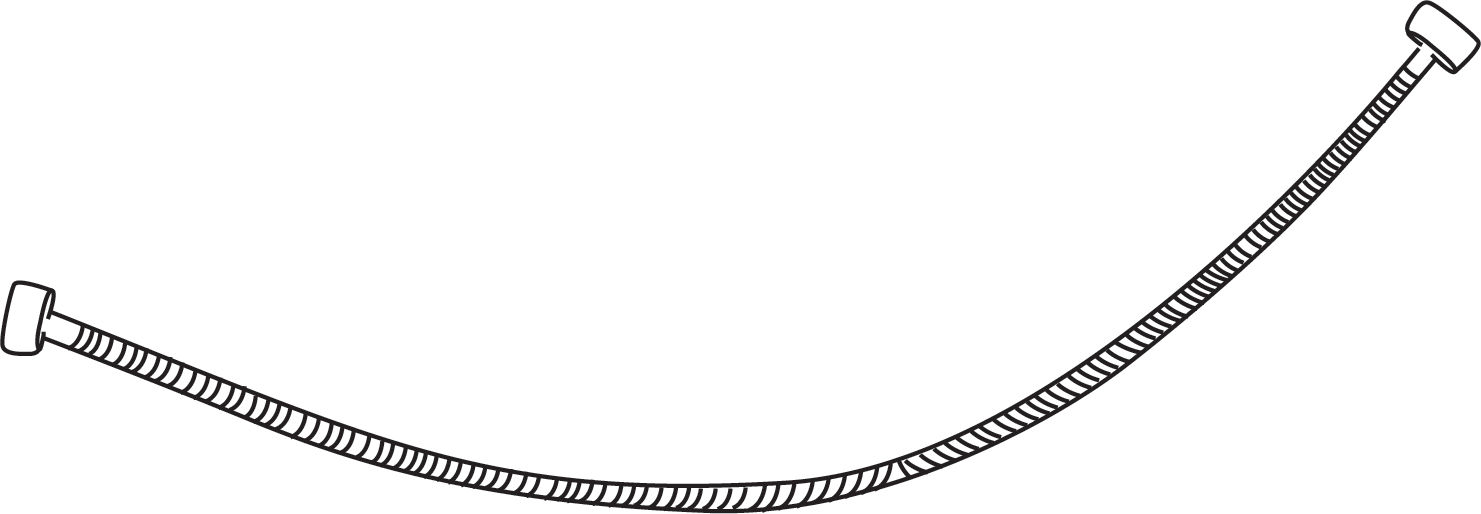

Parte Q - Tubo di Ingresso Acqua

Parte R - Valvola di arresto angolata con connessione da 1/2"

Parte S - M6x15mm

Parte T - M6x30mm

Parte U - M6x45mm

Parte V - M6x50mm

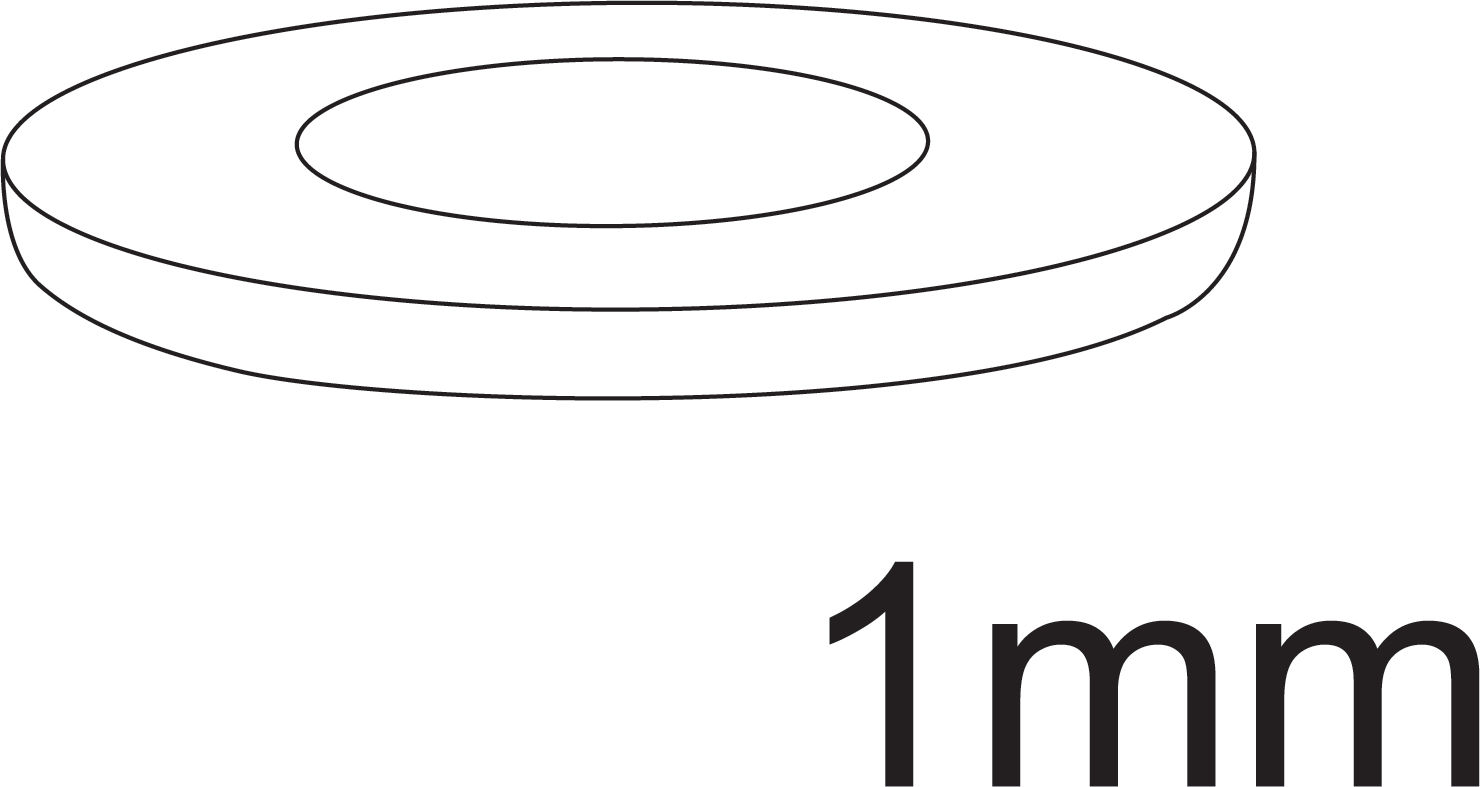

Parte W - Rondella da 1 mm

Parte X - Rondella da 2mm

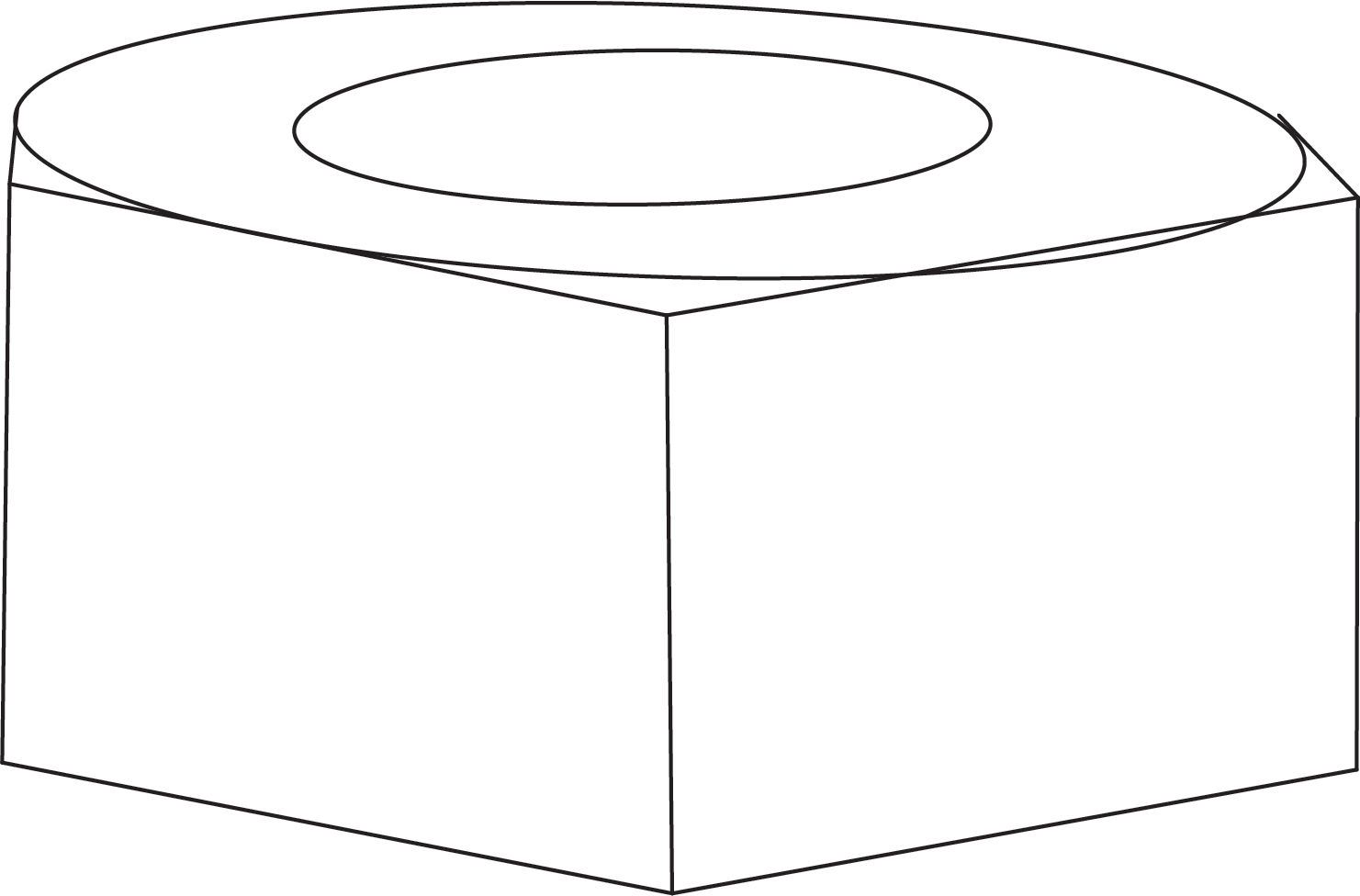

Parte Y - Bullone

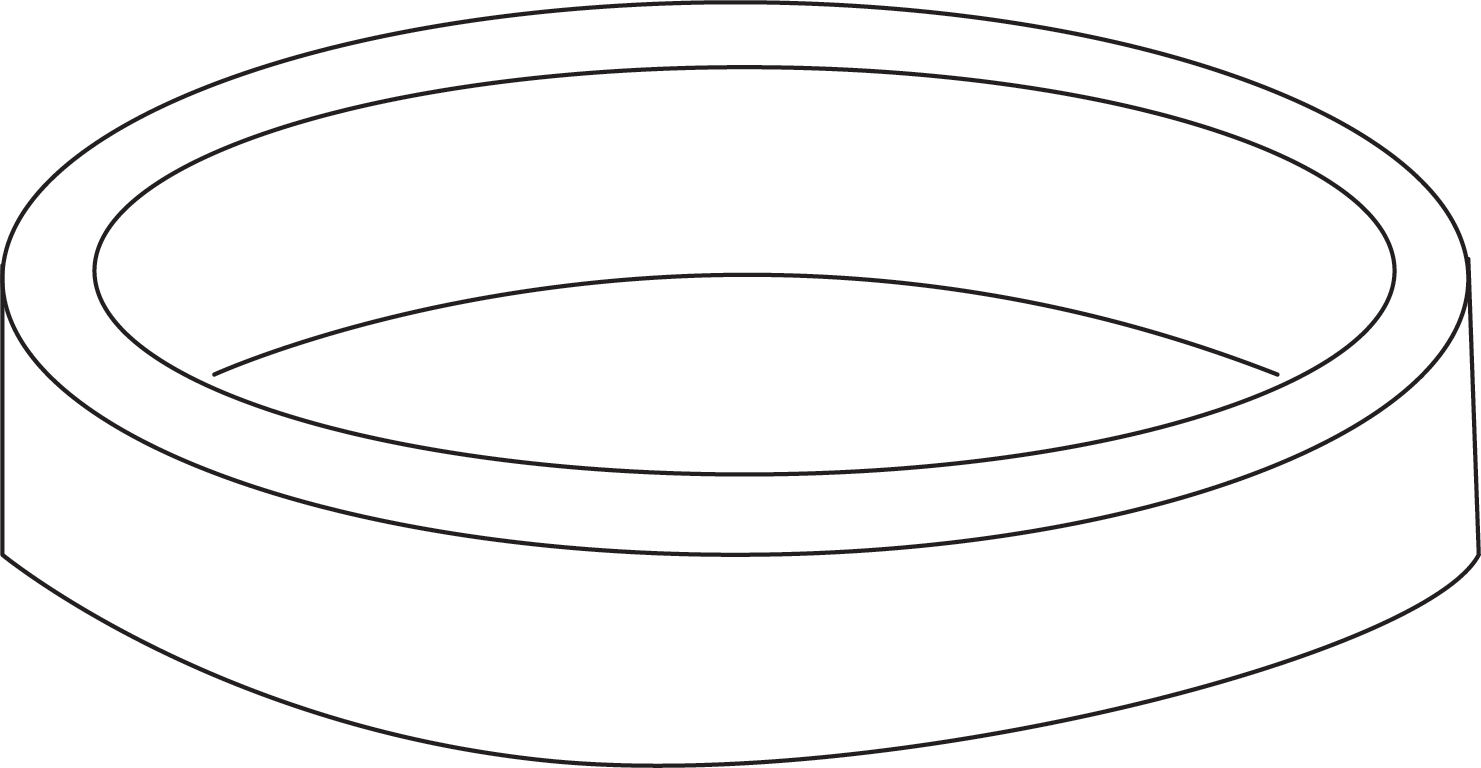

Parte Z - Rondella

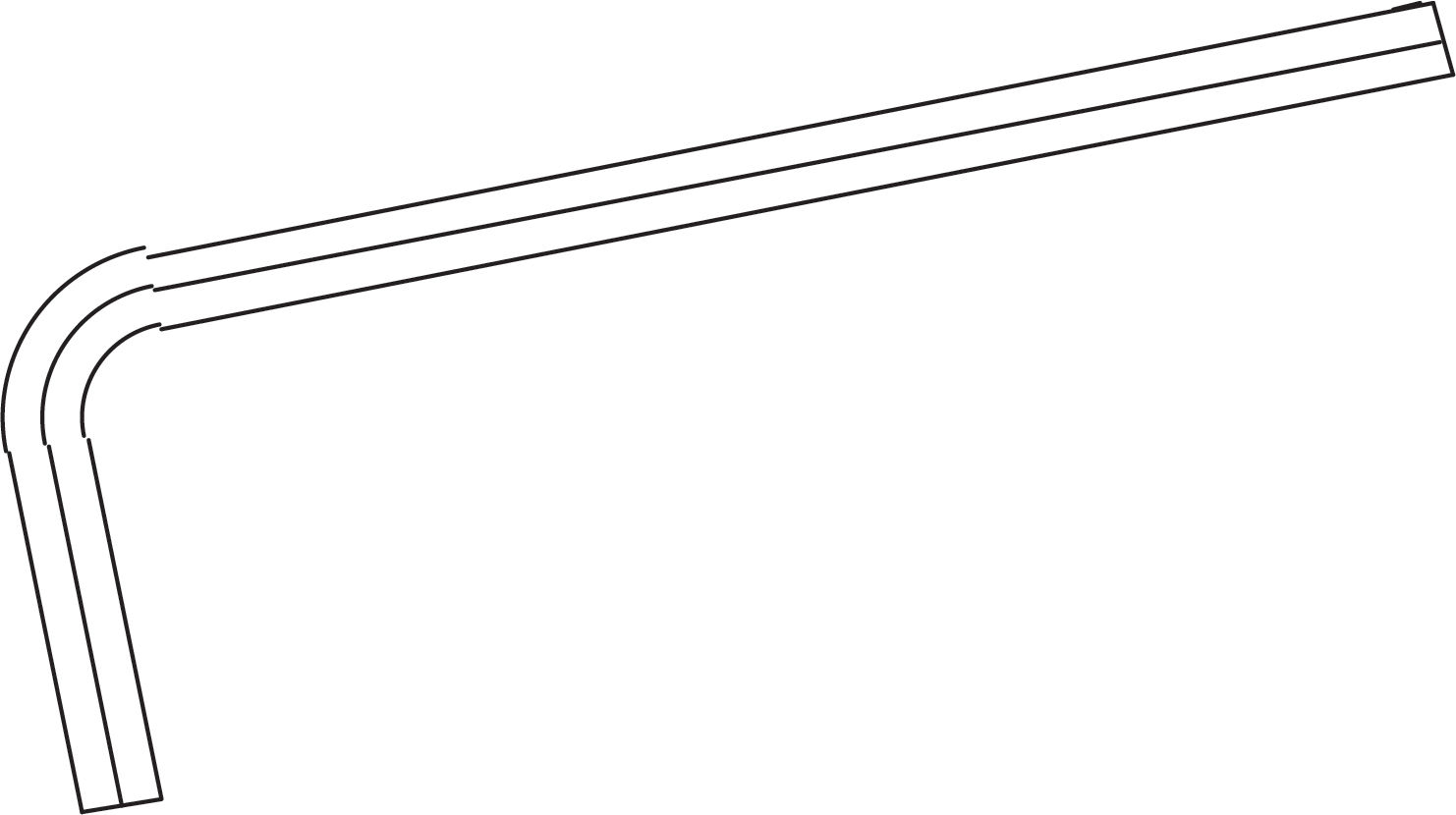

Parte AA - Chiave a brugola

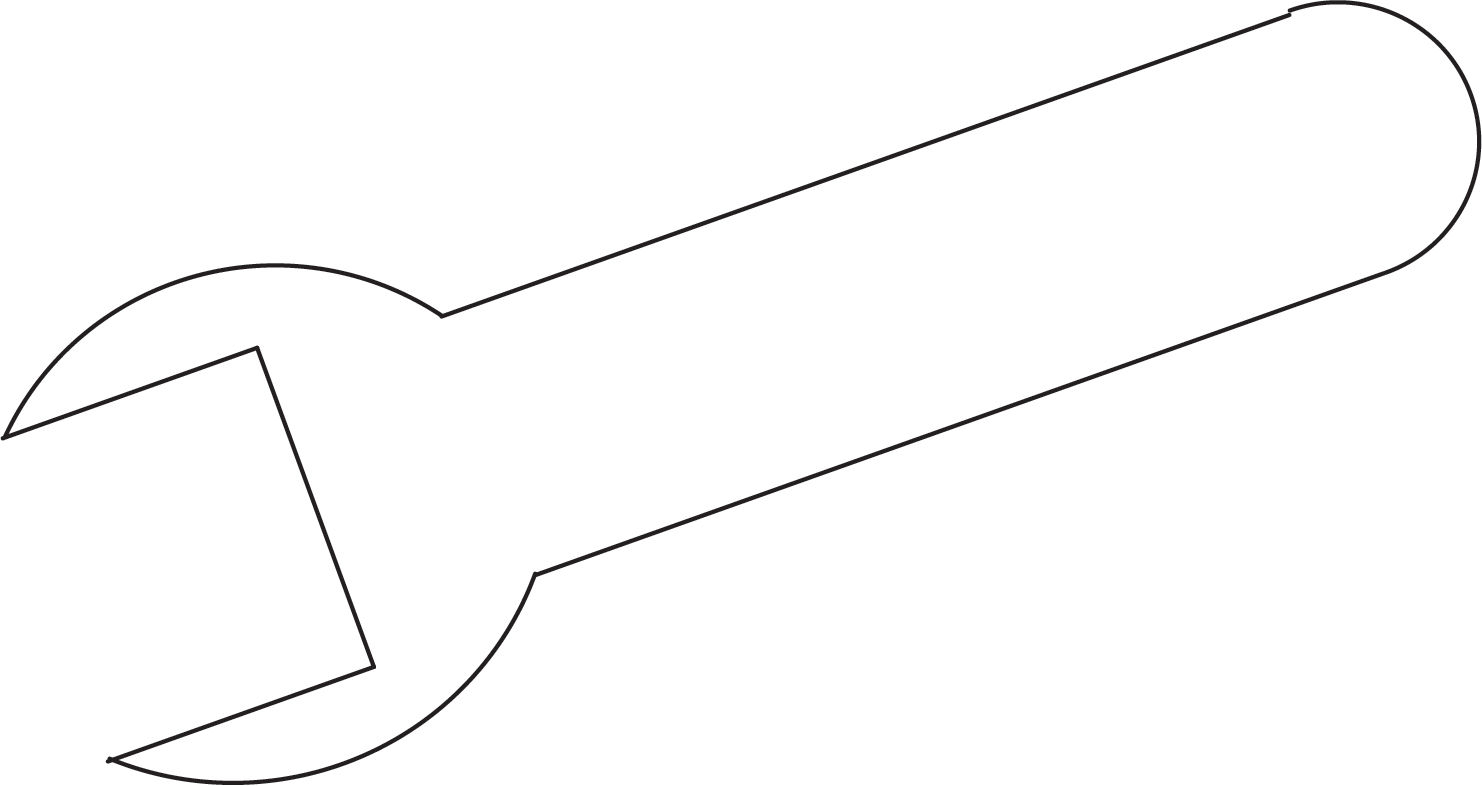

Parte BB - Chiave inglese

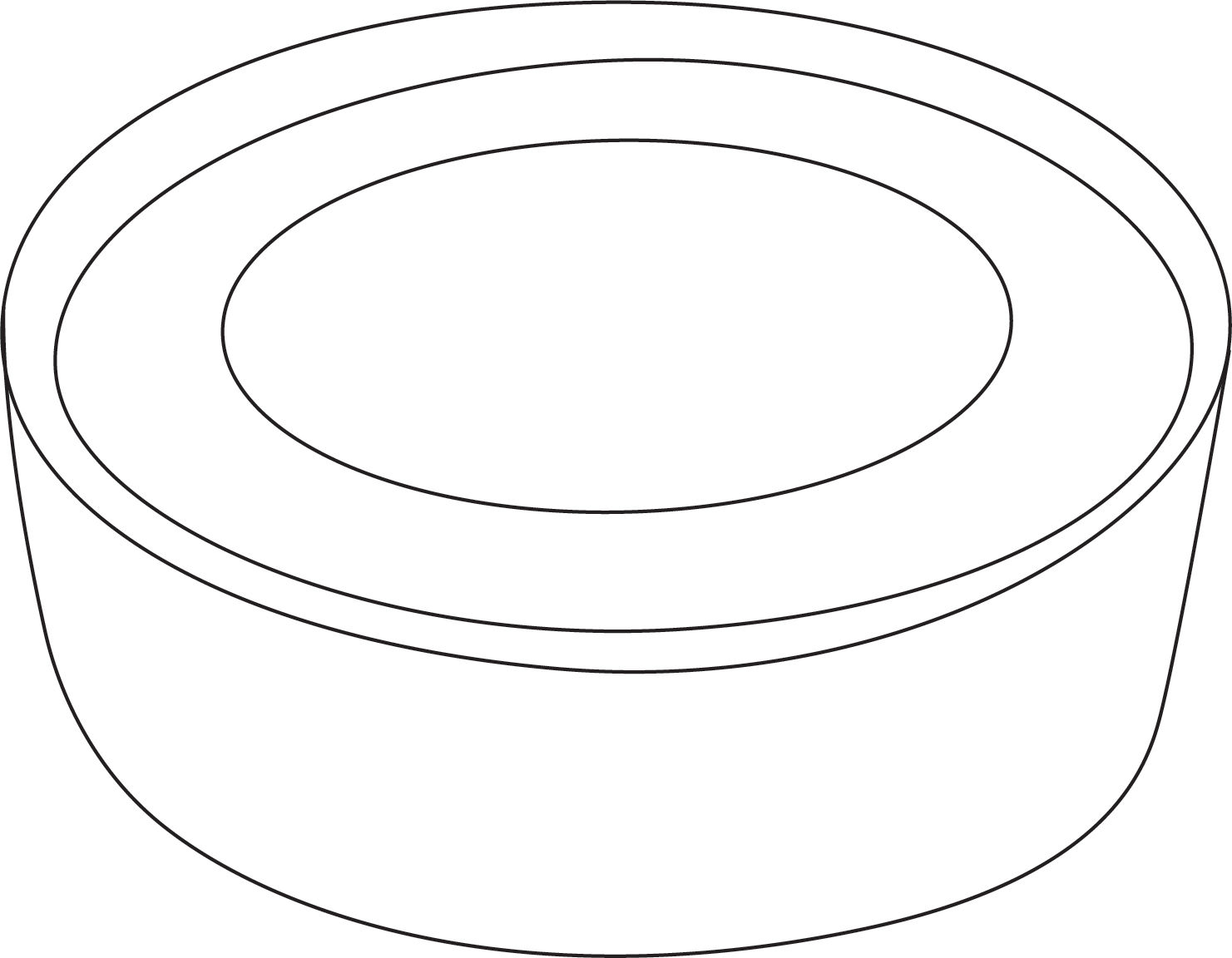

Parte C - Rondella

214271 - Unità Tavolo da Cucina per Esterni in Alluminio

Parte A - Pannello Base del Piano di Lavoro

Parte B - Gamba del Piano Cucina

Parte C - Gamba del piano cucina

Parte D - Pannello del Pavimento del Piano Cucina

Parte E - Paraspruzzi del piano di lavoro

Parte F - Connettore

Parte G - Mensola del Piano Cucina

Parte H - M6x15mm

Parte I - M6x30mm

Parte J - M6x50mm (parte)

Parte K - Rondella

Parte L - Rondella

Parte M - Chiave a brugola

214272- Unità Angolare per Cucina da Esterno in Alluminio

Parte A - Pannello del piano di lavoro

Parte B - Gambe del Piano Cucina

Parte C - Gambe del piano cucina

Parte D - Pannello Base del Piano di Lavoro

Parte E - Paraspruzzi del piano di lavoro

Parte F - Alzatina del Piano di Lavoro

Parte G - Mensola del Piano Cucina

Parte H - M6x15mm

Parte I - M6x30mm

Parte J - M6x50mm

Parte K - Rondella

Parte L - Rondella

Parte M - Chiave a brugola (Allen Key)

1. 214269

1. Posizionare la Parte A - Piano di Lavoro della Cucina su una superficie piana.

2. Fissare la Parte B1 - Gamba del Piano del Lavello della Cucina e la Parte B2 - Gamba del Piano del Lavello della Cucina alla Parte A - Piano di Lavoro della Cucina utilizzando le Parti S - M6x15mm e le Parti W - Rondella da 1 mm.

3. Ripetere il passaggio 2 per fissare la Parte C1 - Gamba del Piano del Lavello della Cucina e la Parte C2 - Gamba del Piano del Lavello della Cucina.

4. Collegare la Parte D - Pannello Base Lavello Cucina alle gambe utilizzando le Parti T - M6x30mm e le Parti X - Rondella da 2mm.

5. Installare la Parte E - Paraspruzzi sul retro della Parte A - Piano di Lavoro della Cucina utilizzando le Parti F - Connettore.

6. Posizionare la Parte G - Mensola del Lavello della Cucina tra le gambe e fissarla con le Parti Y - Bullone e le Parti Z - Rondella.

7. Fissare la Parte H - Pannello Laterale del Lavello della Cucina e la Parte J - Pannello Laterale del Lavello della Cucina ai lati della struttura.

8. Montare la Parte I - Pannello Frontale del Lavello della Cucina e la Parte K - Pannello Posteriore del Lavello della Cucina.

9. Installare la Parte L1 - Lavello Basin (Sink Basin) nella Parte A - Piano di Lavoro della Cucina.

10. Collegare la Parte L2 - Tappo e la Parte L3 - Filtro al lavello.

11. Fissare la Parte L4 - Connettore del tubo di scarico al lavello e collegare la Parte P - Tubo di scarico flessibile.

12. Installare la Parte M - Rubinetto e collegare la Parte Q - Tubo di Ingresso Acqua.

13. Collegare la Parte R - Valvola di arresto angolata con connessione da 1/2" al tubo di ingresso acqua.

14. Fissare la Parte N - Asta di rinforzo tra le gambe per stabilità.

15. Collegare la Parte O - Sifone a P (P-Trap) al tubo di scarico.

16. Verificare che tutte le connessioni siano sicure e che non ci siano perdite.

2. 214269

1. Posizionare la Parte A - Piano di Lavoro della Cucina su una superficie piana e stabile.

2. Fissare le Parti B1 e B2 - Gambe del Piano del Lavello della Cucina alla Parte A utilizzando le Parti S - M6x15mm e le Parti W - Rondella da 1 mm.

3. Collegare la Parte D - Pannello Base Lavello Cucina alle Parti B1 e B2 con le Parti T - M6x30mm e le Parti X - Rondella da 2mm.

4. Montare la Parte E - Paraspruzzi sulla Parte A utilizzando le Parti F - Connettore.

5. Installare la Parte G - Mensola del Lavello della Cucina tra le Parti B1 e B2.

6. Fissare i Pannelli Laterali del Lavello della Cucina (Parti H e J) e il Pannello Frontale del Lavello della Cucina (Parte I) alla struttura.

7. Collegare la Parte K - Pannello Posteriore del Lavello della Cucina utilizzando le Parti U - M6x45mm e le Parti Z - Rondella.

8. Posizionare la Parte L1 - Lavello Basin (Sink Basin) nella Parte A e collegare la Parte L2 - Tappo e la Parte L3 - Filtro.

9. Collegare la Parte L4 - Connettore del tubo di scarico al Lavello Basin.

10. Installare la Parte M - Rubinetto sulla Parte A e collegare la Parte Q - Tubo di Ingresso Acqua.

11. Fissare la Parte N - Asta di rinforzo tra le Parti B1 e B2.

12. Collegare la Parte O - Sifone a P (P-Trap) e la Parte P - Tubo di scarico flessibile al Lavello Basin.

13. Collegare la Parte R - Valvola di arresto angolata con connessione da 1/2" al Tubo di Ingresso Acqua.

3. 214269

1. Posizionare la Parte A - Piano di Lavoro della Cucina su una superficie piana e stabile.

2. Fissare le Parti B1 e B2 - Gambe del Piano del Lavello della Cucina alla Parte A utilizzando le Parti S - M6x15mm e le Parti W - Rondella da 1 mm.

3. Collegare la Parte D - Pannello Base Lavello Cucina alle Parti B1 e B2 con le Parti T - M6x30mm.

4. Montare la Parte E - Paraspruzzi sulla Parte A utilizzando le Parti F - Connettore.

5. Installare la Parte L1 - Lavello Basin (Sink Basin) nella Parte A e fissare con le Parti L2 - Tappo e L3 - Filtro.

6. Collegare la Parte L4 - Connettore del tubo di scarico al Lavello Basin.

7. Fissare la Parte M - Rubinetto alla Parte A e collegare la Parte Q - Tubo di Ingresso Acqua.

8. Collegare la Parte O - Sifone a P (P-Trap) e la Parte P - Tubo di scarico flessibile al Lavello Basin.

9. Assicurarsi che tutte le connessioni siano strette e prive di perdite.

4. 214269

1. Posizionare la Parte A - Piano di Lavoro della Cucina su una superficie piana e stabile.

3. Collegare la Parte C1 - Gamba del Piano del Lavello della Cucina e la Parte C2 - Gamba del Piano del Lavello della Cucina alla Parte A - Piano di Lavoro della Cucina con le Parti S - M6x15mm e le Parti W - Rondella da 1 mm.

4. Montare la Parte D - Pannello Base Lavello Cucina tra le gambe utilizzando le Parti T - M6x30mm e le Parti X - Rondella da 2mm.

5. Fissare la Parte E - Paraspruzzi alla parte posteriore della Parte A - Piano di Lavoro della Cucina con le Parti S - M6x15mm.

6. Installare la Parte F - Connettore tra le gambe anteriori e posteriori utilizzando le Parti T - M6x30mm.

7. Posizionare la Parte G - Mensola del Lavello della Cucina tra le gambe e fissarla con le Parti T - M6x30mm.

8. Collegare la Parte H - Pannello Laterale del Lavello della Cucina e la Parte J - Pannello Laterale del Lavello della Cucina ai lati della struttura con le Parti T - M6x30mm.

9. Fissare la Parte I - Pannello Frontale del Lavello della Cucina alla parte anteriore della struttura utilizzando le Parti T - M6x30mm.

10. Montare la Parte K - Pannello Posteriore del Lavello della Cucina alla parte posteriore della struttura con le Parti T - M6x30mm.

11. Installare la Parte L1 - Lavello Basin (Sink Basin) nel ritaglio del piano di lavoro.

12. Collegare la Parte L2 - Tappo e la Parte L3 - Filtro al lavello.

13. Fissare la Parte L4 - Connettore del tubo di scarico al lavello.

14. Installare la Parte M - Rubinetto nel foro del piano di lavoro.

15. Collegare la Parte N - Asta di rinforzo tra le gambe anteriori e posteriori.

16. Montare la Parte O - Sifone a P (P-Trap) al connettore del tubo di scarico.

17. Collegare la Parte P - Tubo di scarico flessibile al sifone a P.

18. Fissare la Parte Q - Tubo di Ingresso Acqua al rubinetto.

19. Installare la Parte R - Valvola di arresto angolata con connessione da 1/2" al tubo di ingresso acqua.

20. Verificare che tutte le connessioni siano ben serrate e che non ci siano perdite.

21. Utilizzare la Parte AA - Chiave a brugola e la Parte BB - Chiave inglese per stringere tutti i bulloni e le viti.

22. Controllare che la struttura sia stabile e che tutte le parti siano correttamente allineate.

23. Pulire la superficie del piano di lavoro e del lavello con un panno umido.

24. Applicare un sigillante resistente all'acqua lungo i bordi del lavello per prevenire infiltrazioni.

25. Verificare il funzionamento del rubinetto e del sistema di scarico.

26. Effettuare una manutenzione regolare per garantire la longevità del set cucina.

5. 214269

1. Posizionare la Parte A - Piano di Lavoro della Cucina su una superficie piana e stabile.

4. Assicurarsi che tutte le gambe siano fissate saldamente e che il piano di lavoro sia stabile.

6. 214269

1. Posizionare la Parte A - Piano di Lavoro della Cucina su una superficie piana e stabile.

2. Fissare le Parti B1 e B2 - Gambe del Piano del Lavello della Cucina alla Parte A utilizzando le Parti S - M6x15mm e le Parti W - Rondella da 1 mm.

3. Collegare la Parte D - Pannello Base Lavello Cucina alle Parti B1 e B2 con le Parti T - M6x30mm e le Parti X - Rondella da 2mm.

4. Montare la Parte E - Paraspruzzi sulla Parte A utilizzando le Parti Y - Bullone e le Parti Z - Rondella.

5. Installare la Parte G - Mensola del Lavello della Cucina tra le Parti B1 e B2 con le Parti U - M6x45mm.

6. Fissare i Pannelli Laterali del Lavello della Cucina (Parti H e J) alla struttura utilizzando le Parti V - M6x50mm.

7. Collegare la Parte K - Pannello Posteriore del Lavello della Cucina alle Parti H e J con le Parti V - M6x50mm.

8. Posizionare la Parte L1 - Lavello Basin (Sink Basin) nella Parte A e fissarla con le Parti L2 - Tappo e L3 - Filtro.

9. Collegare la Parte L4 - Connettore del tubo di scarico al Lavello Basin.

10. Installare la Parte M - Rubinetto sulla Parte A e collegare il Tubo di Ingresso Acqua (Parte Q).

11. Fissare la Parte N - Asta di rinforzo tra le Parti B1 e B2 per stabilità aggiuntiva.

12. Collegare la Parte O - Sifone a P (P-Trap) al Lavello Basin e al Tubo di scarico flessibile (Parte P).

13. Assicurarsi che tutte le connessioni siano strette e che non ci siano perdite.

7. 214269

1. Posizionare la Parte A - Piano di Lavoro della Cucina su una superficie piana.

2. Fissare le Parti B1 e B2 - Gambe del Piano del Lavello della Cucina alla Parte A utilizzando le Parti S - M6x15mm e le Parti W - Rondella da 1 mm.

3. Collegare la Parte D - Pannello Base Lavello Cucina alle Parti B1 e B2 con le Parti T - M6x30mm.

4. Montare la Parte E - Paraspruzzi sulla Parte A utilizzando le Parti F - Connettore.

5. Installare la Parte G - Mensola del Lavello della Cucina tra le Parti B1 e B2.

6. Fissare i Pannelli Laterali del Lavello della Cucina (Parti H e J) e il Pannello Frontale del Lavello della Cucina (Parte I) alla struttura.

7. Collegare la Parte K - Pannello Posteriore del Lavello della Cucina utilizzando le Parti U - M6x45mm.

8. Posizionare la Parte L1 - Lavello Basin (Sink Basin) nella Parte A e collegare la Parte L2 - Tappo e la Parte L3 - Filtro.

9. Collegare la Parte L4 - Connettore del tubo di scarico al Lavello Basin.

10. Installare la Parte M - Rubinetto e collegare la Parte Q - Tubo di Ingresso Acqua.

11. Fissare la Parte N - Asta di rinforzo tra le Parti B1 e B2.

12. Collegare la Parte O - Sifone a P (P-Trap) e la Parte P - Tubo di scarico flessibile al Lavello Basin.

13. Collegare la Parte R - Valvola di arresto angolata con connessione da 1/2" al Tubo di Ingresso Acqua.

14. Verificare che tutte le connessioni siano sicure e che non ci siano perdite.

8. 214269
