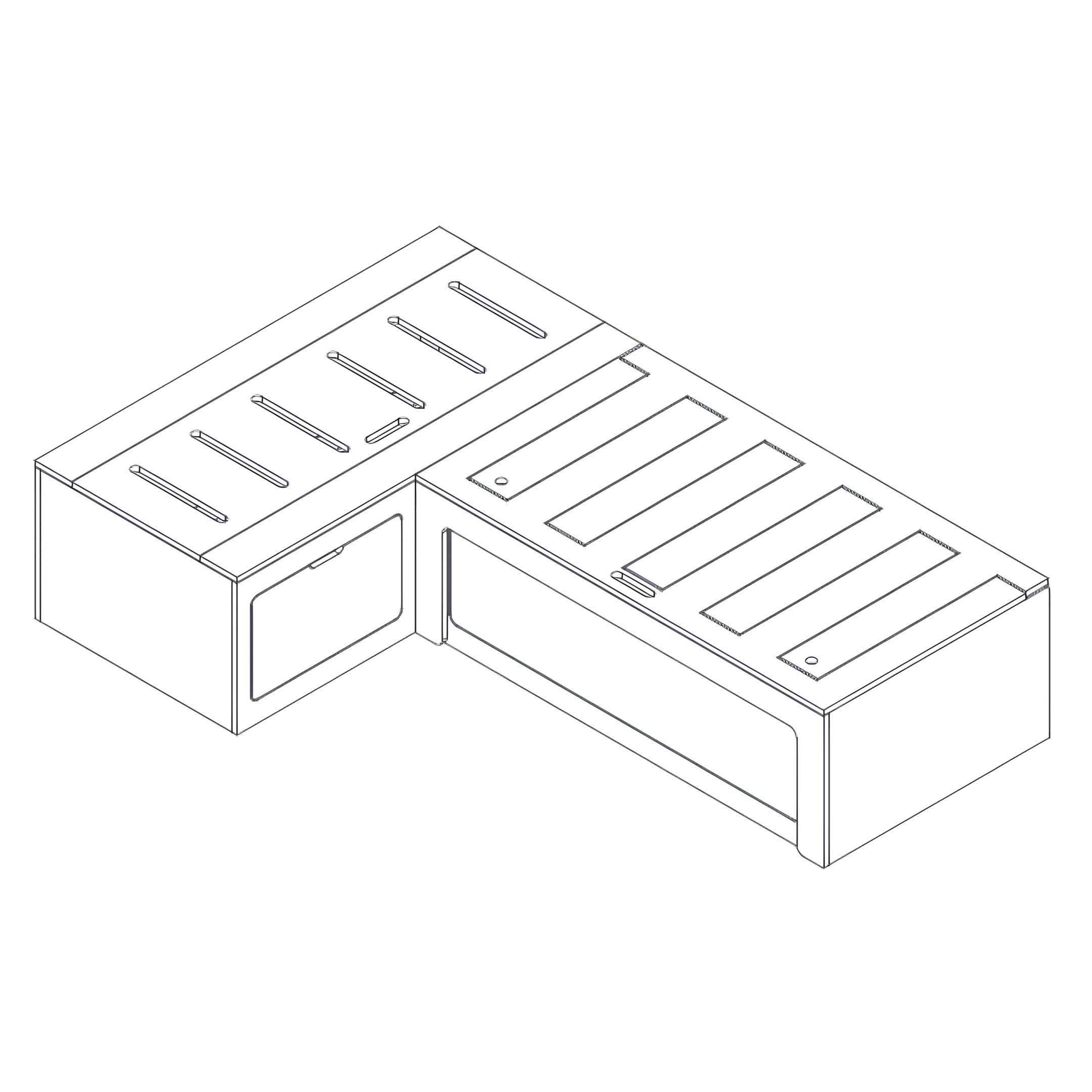

  Istruzioni di monstershop Letto a Forma di L per Camper Van214282 Informazioni prodottoLetto a Forma di L per Camper VanQuesto letto a forma di L per camper van di alta qualità di Monster Shop è progettato per essere utilizzato come divano letto. Questo letto a forma di L per camper van offre due grandi scomparti di stoccaggio sotto i sedili e dispone di due reti di stoccaggio per fornire ampio spazio per ospitare tutti i tuoi accessori da campeggio. Questo prodotto è fornito in confezione piatta, ideale per conversioni fai-da-te di van ed è fornito con tutti i fissaggi necessari per l'auto-assemblaggio. Il letto a forma di L per camper van è realizzato in compensato di betulla forte e resistente con una superficie non finita pronta per essere personalizzata.
Informazioni GPSRUK
EU

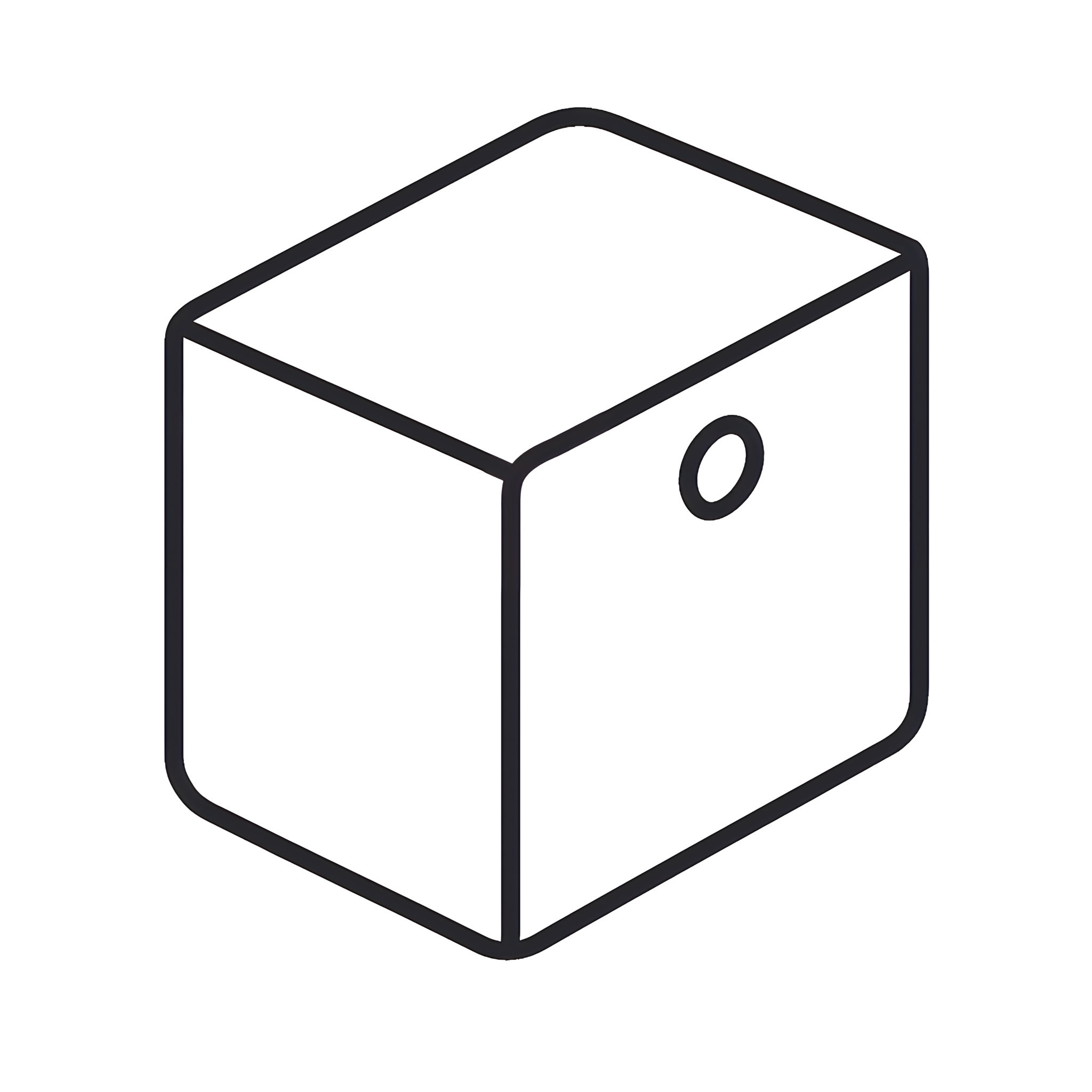

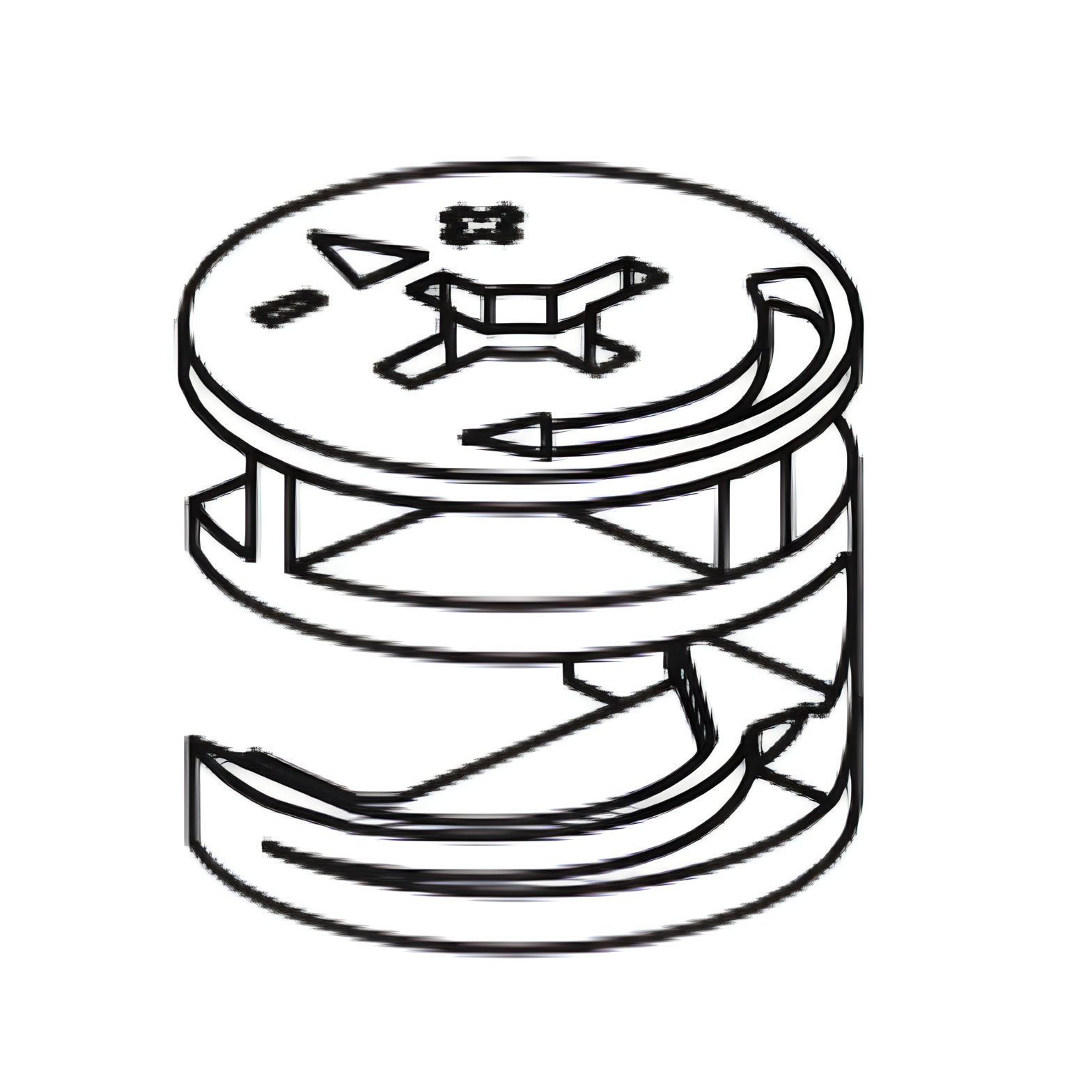

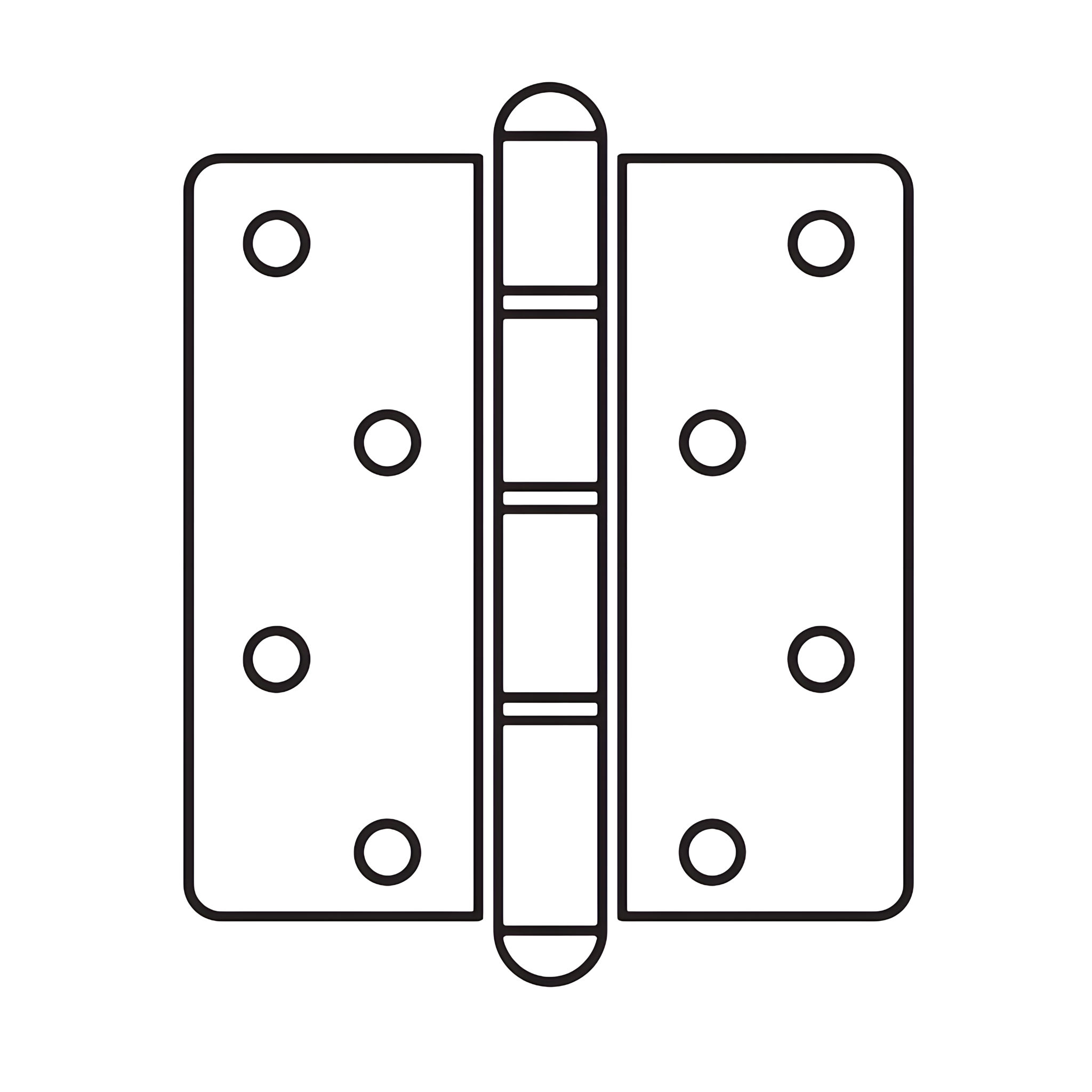

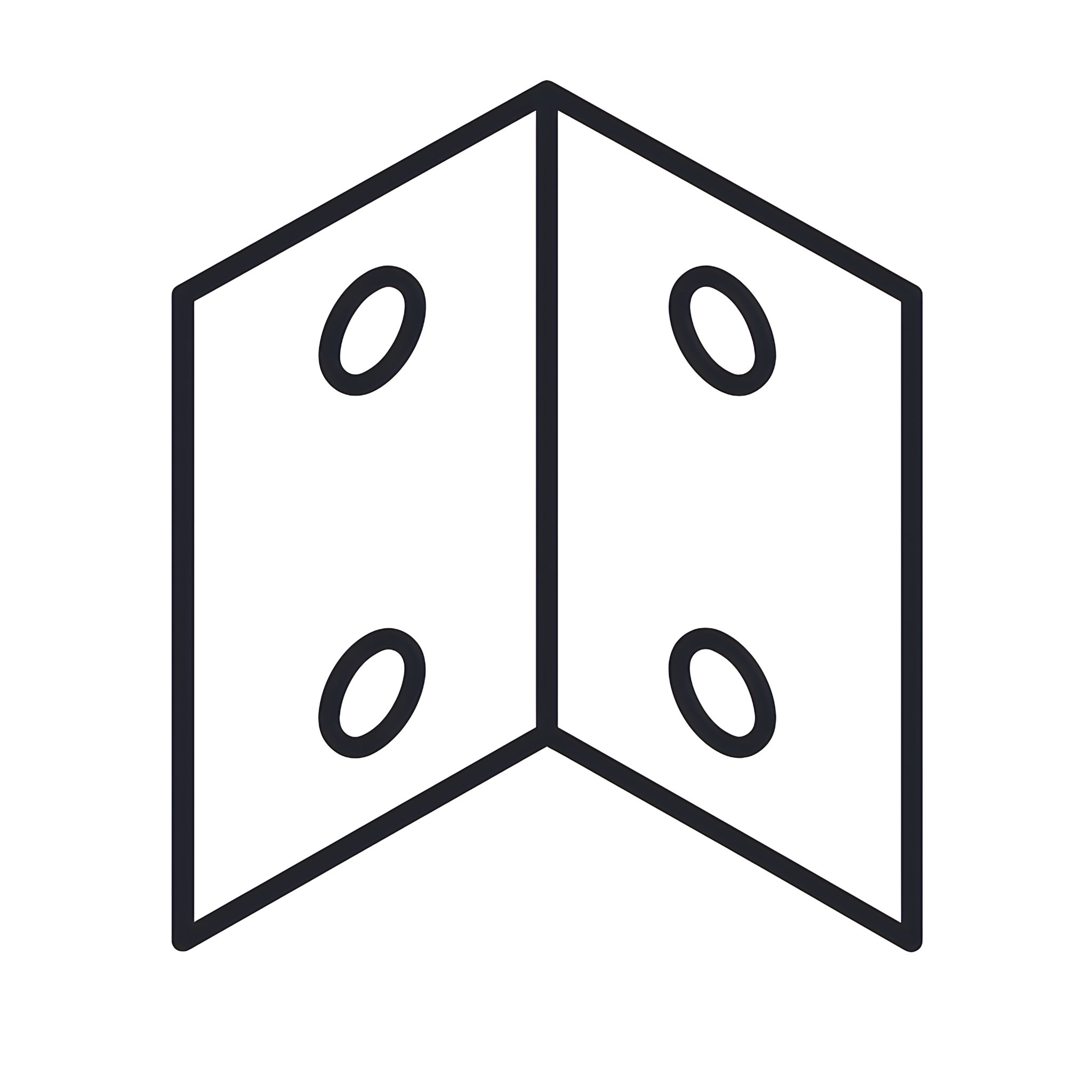

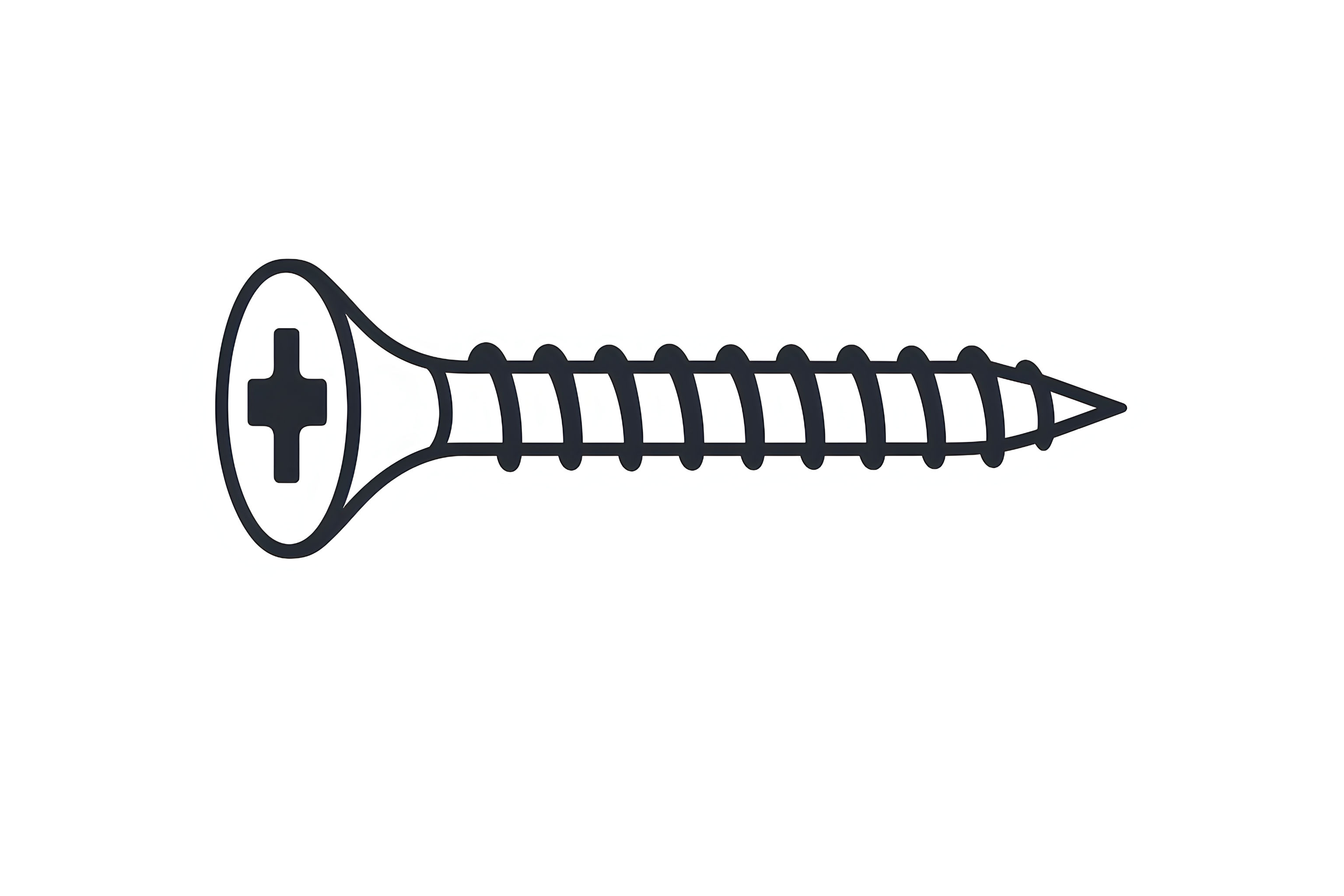

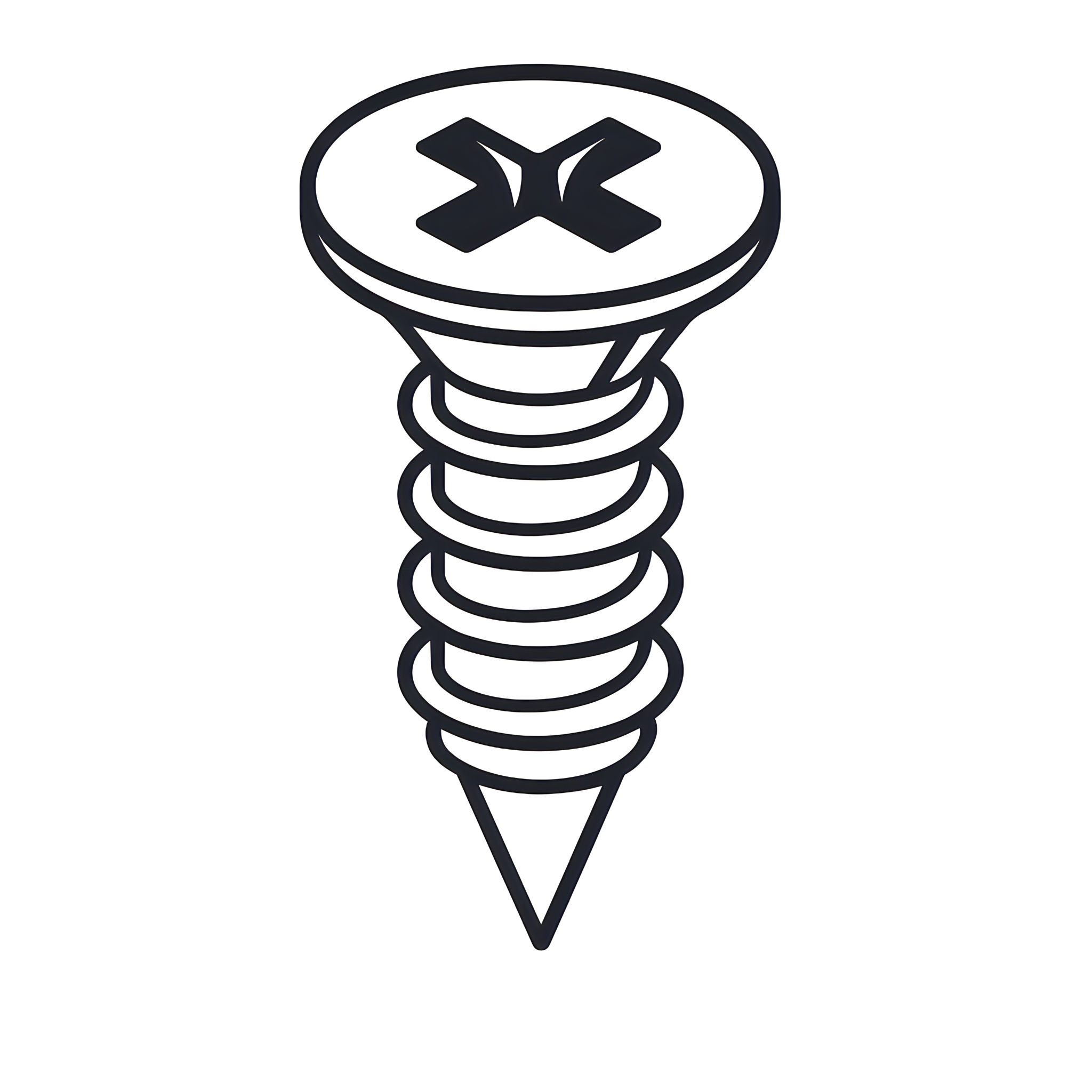

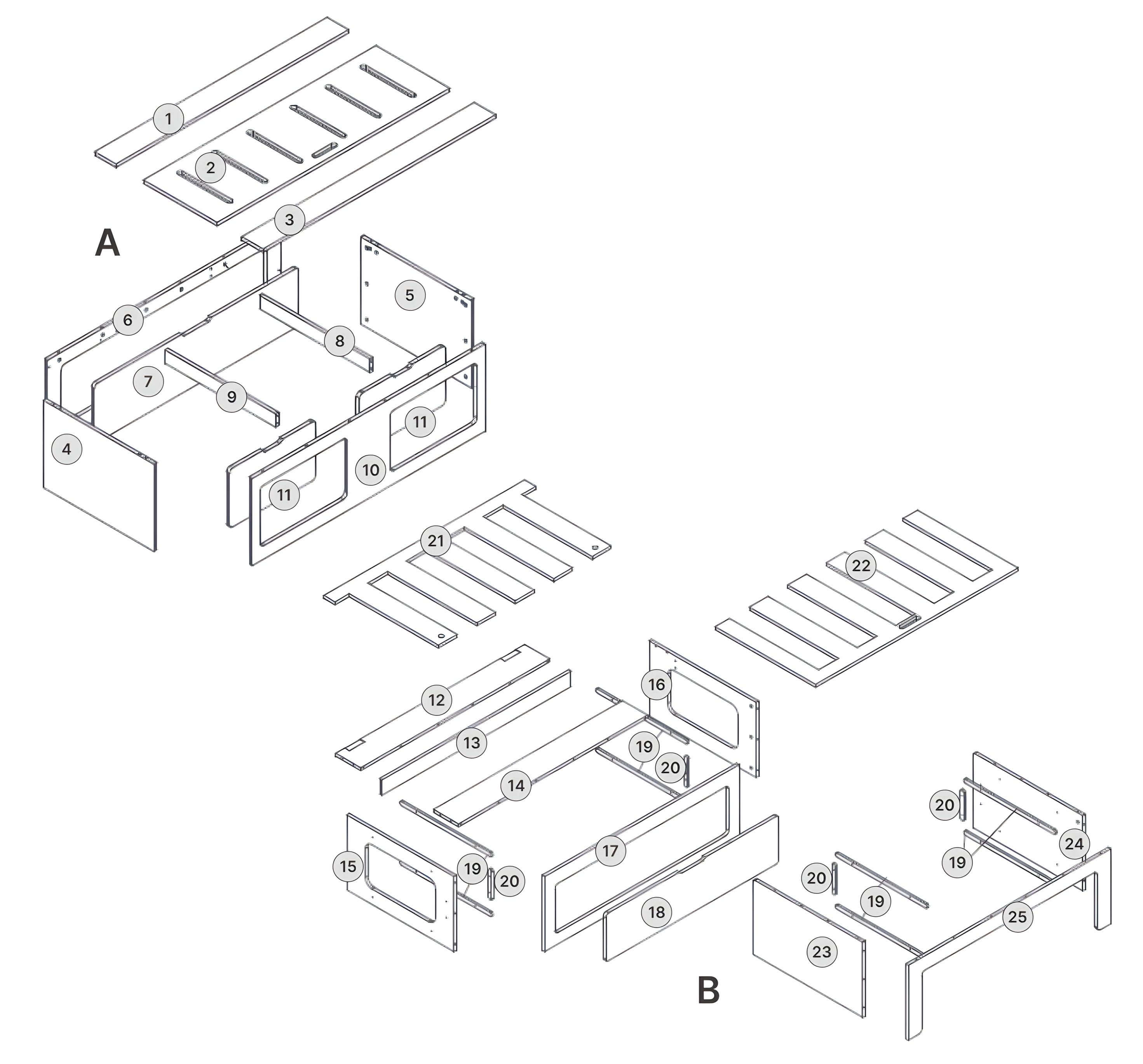

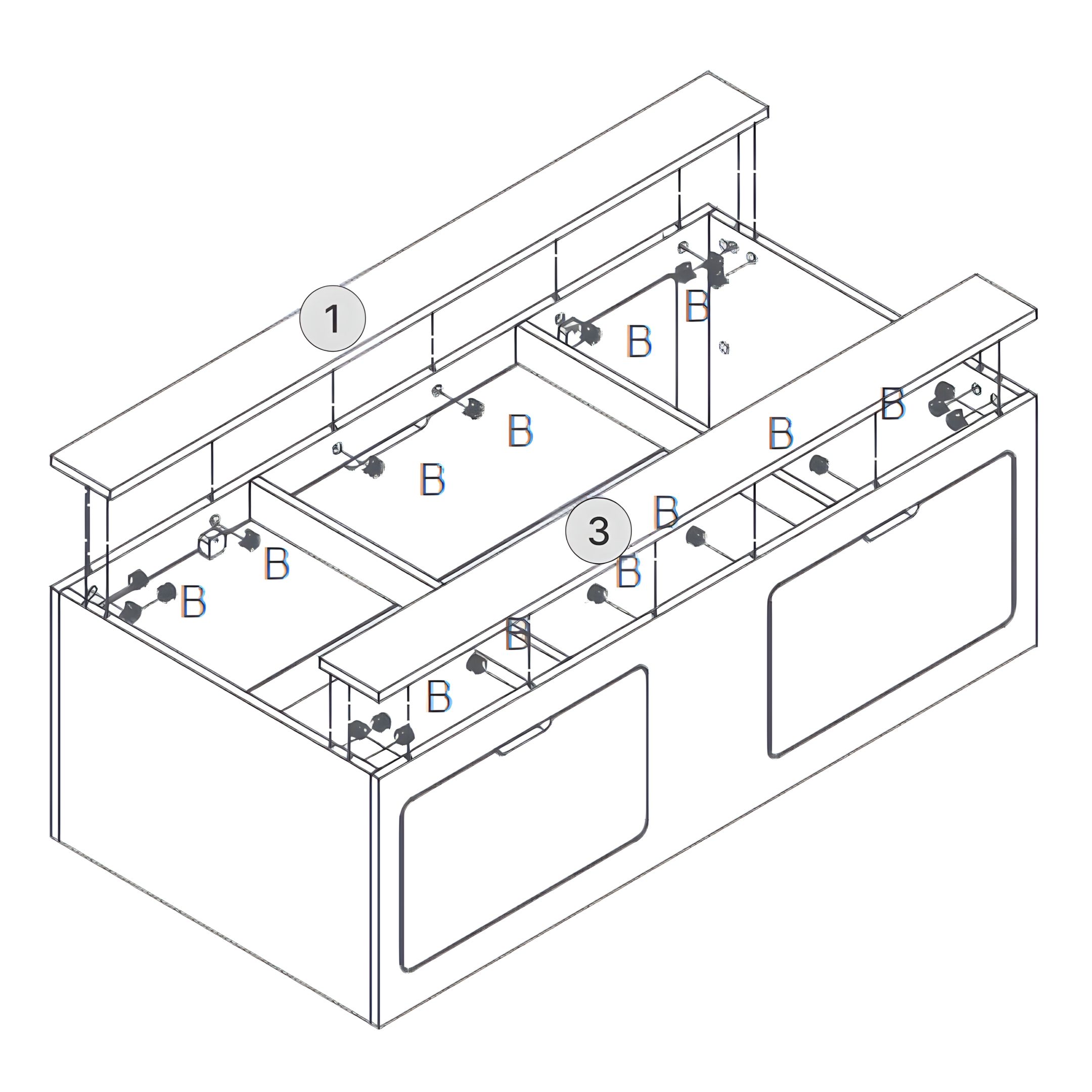

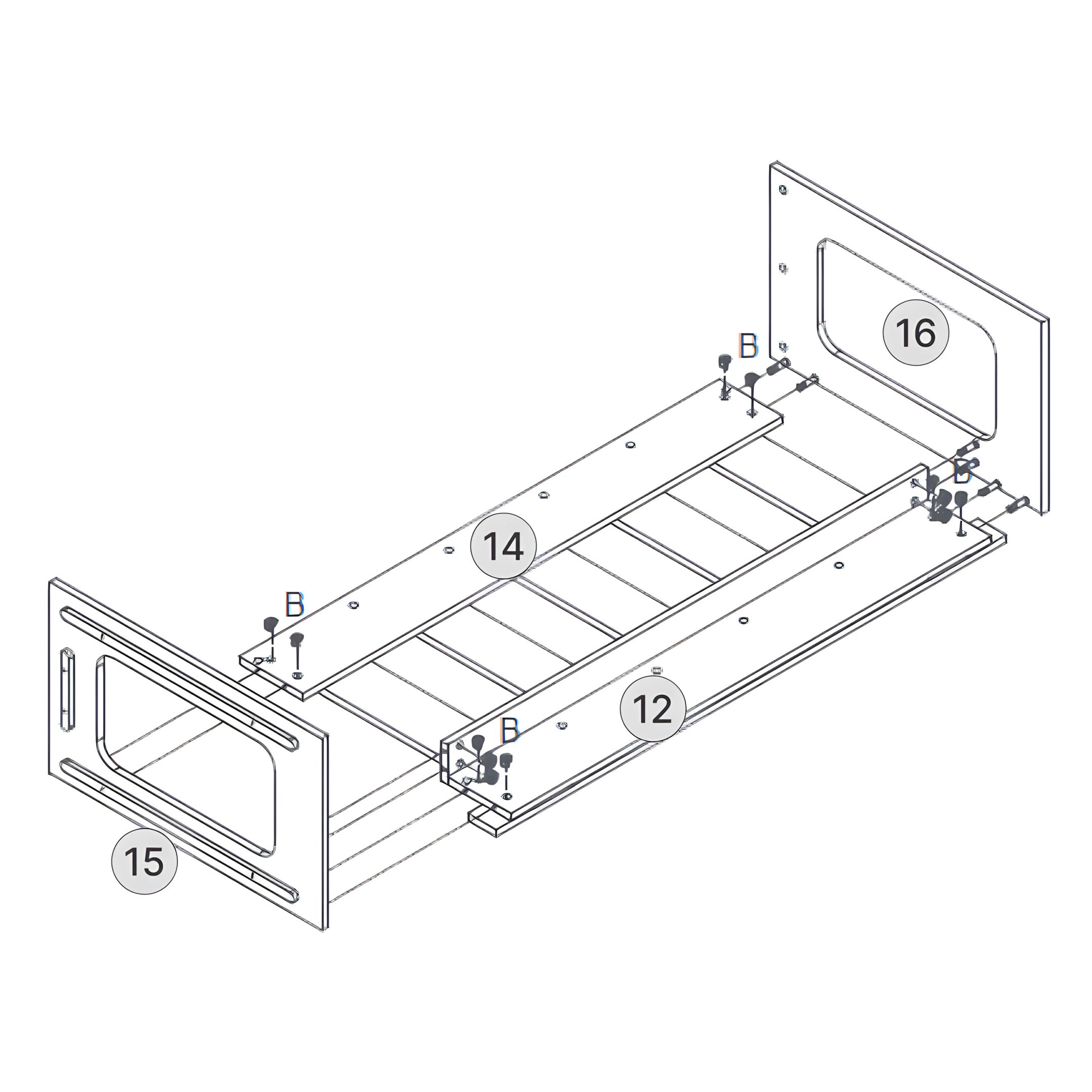

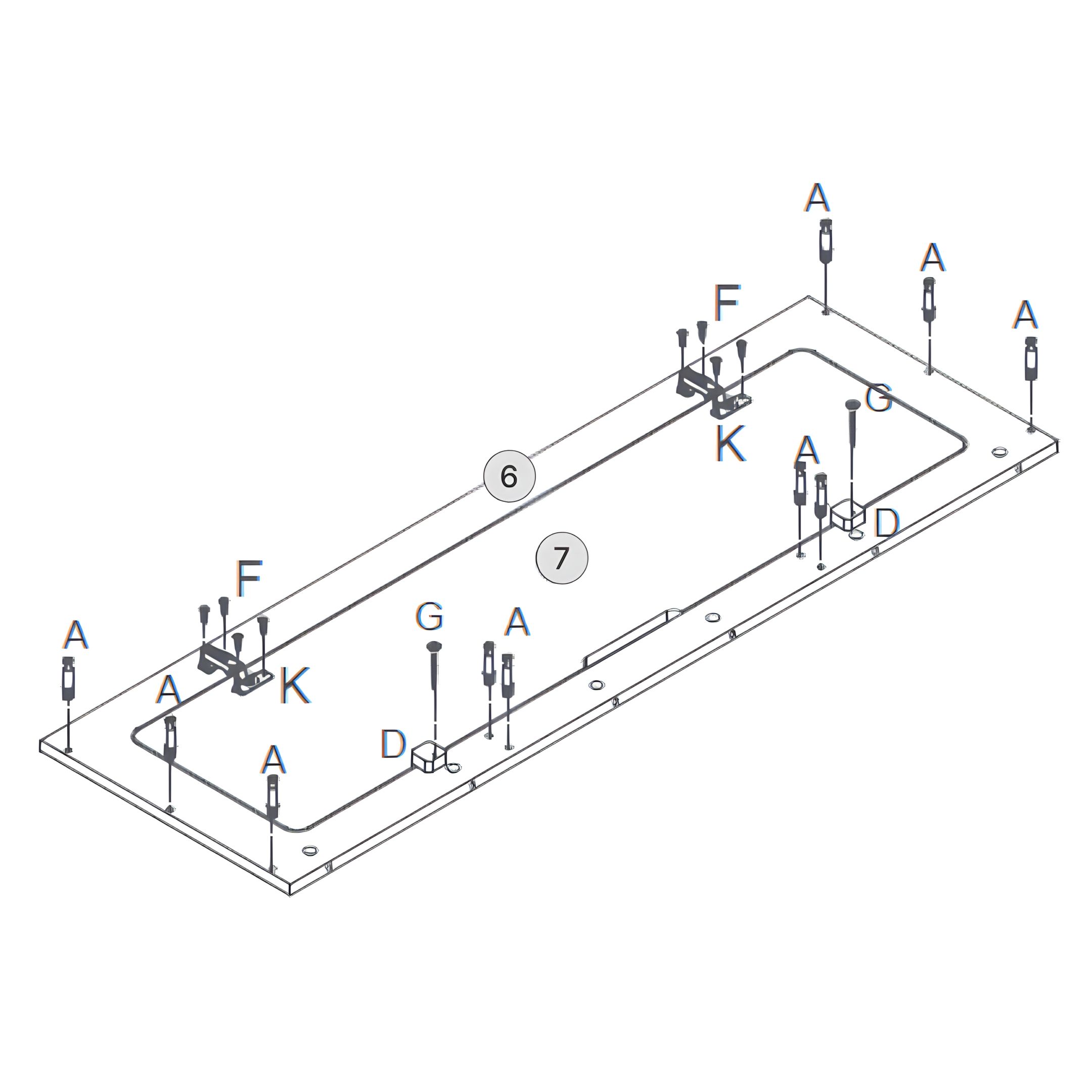

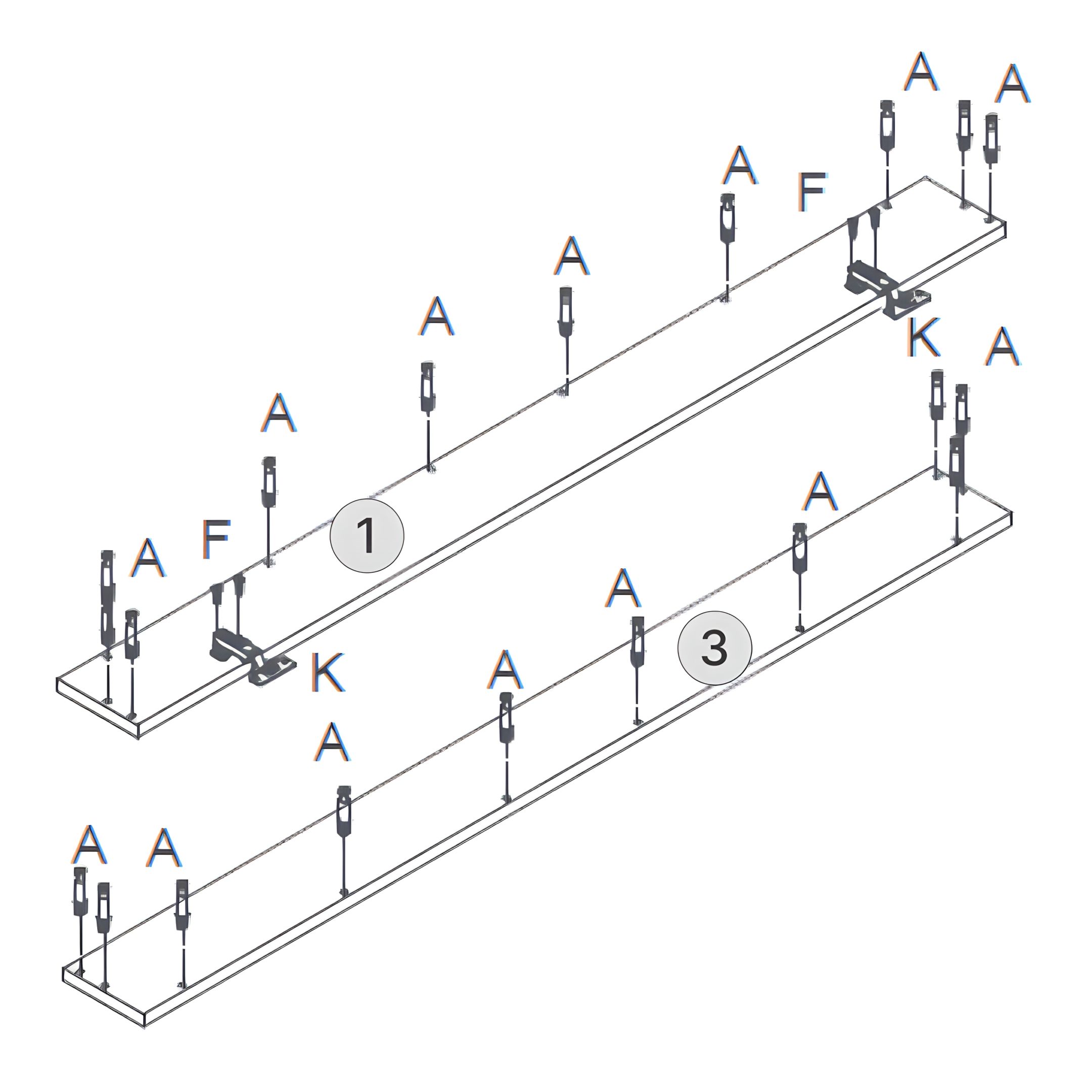

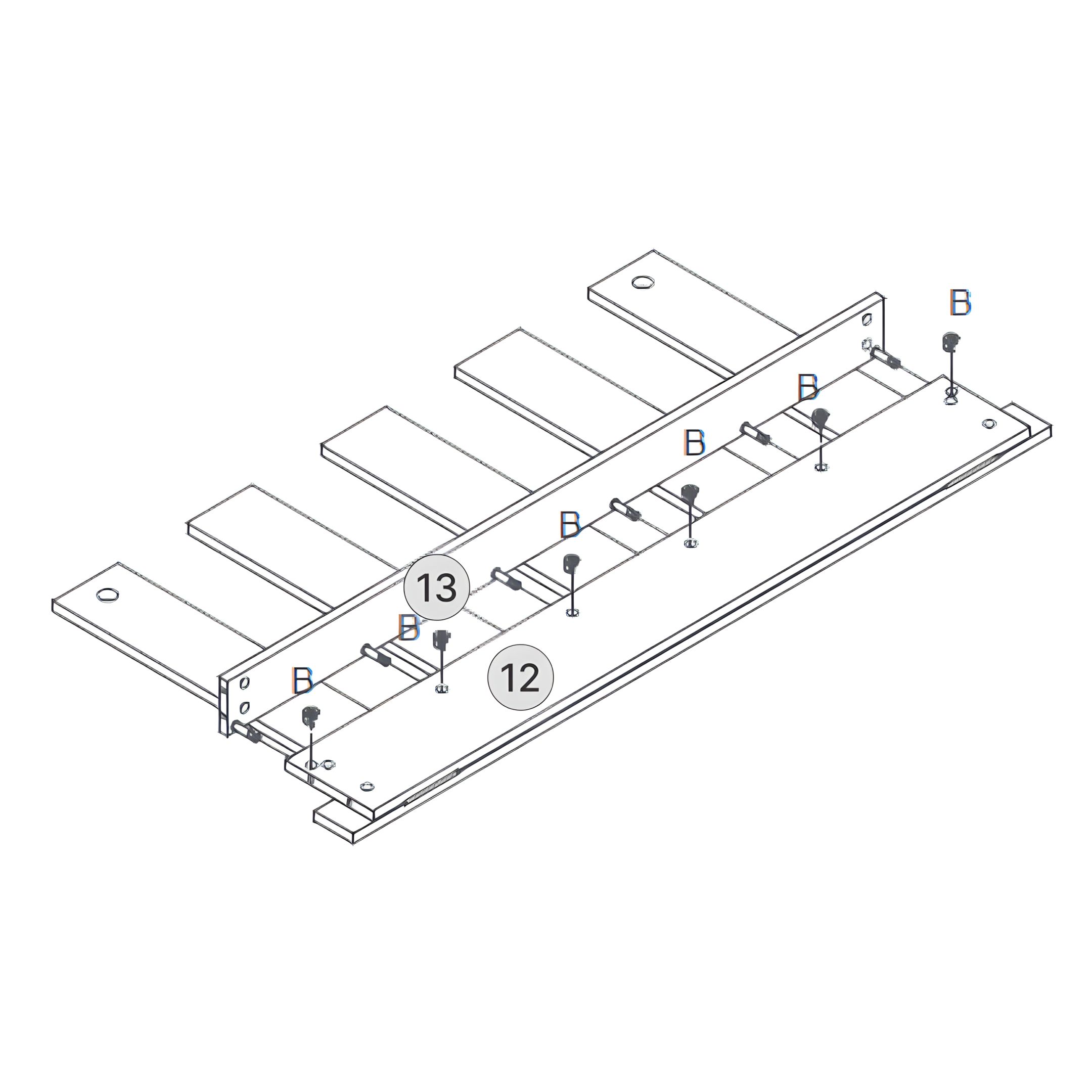

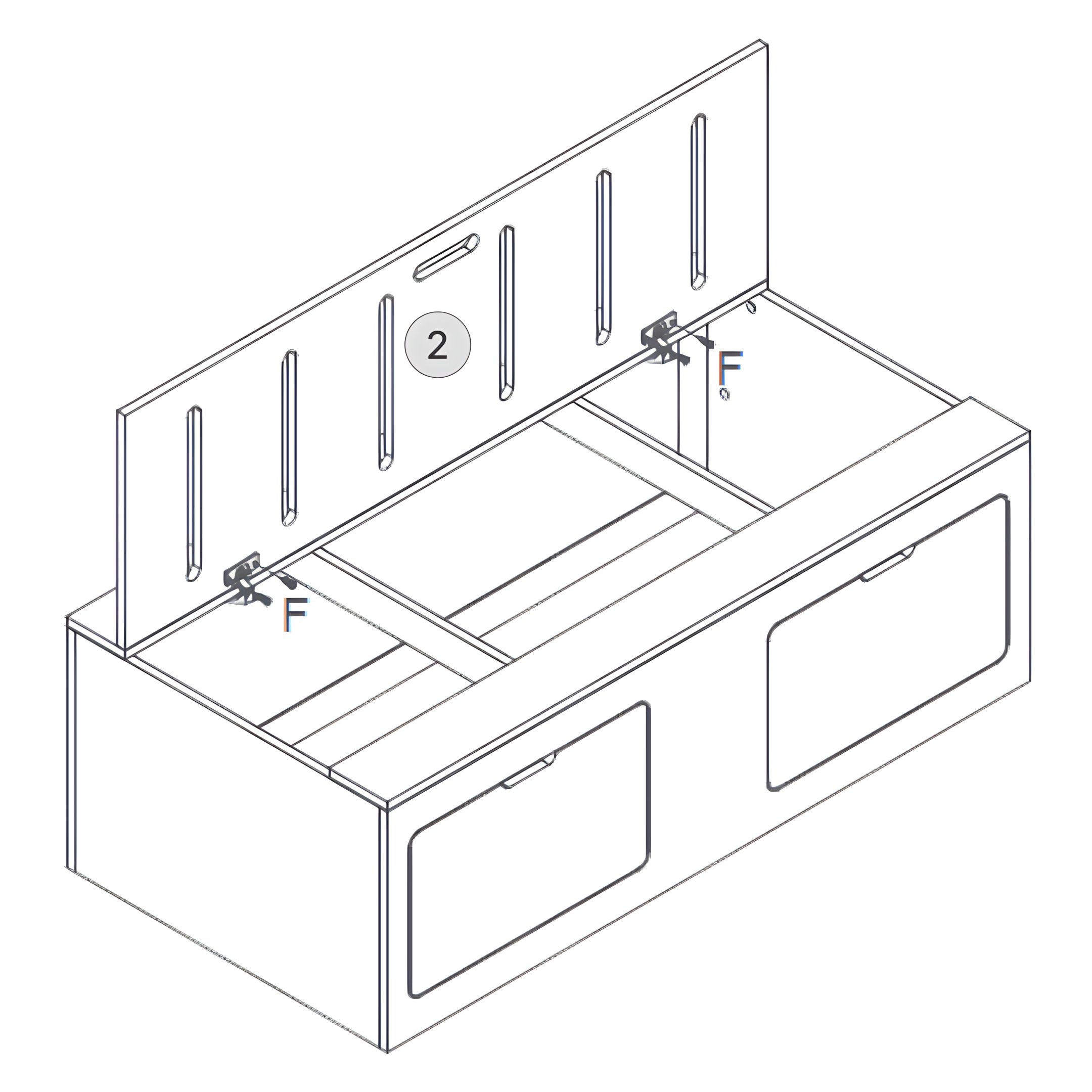

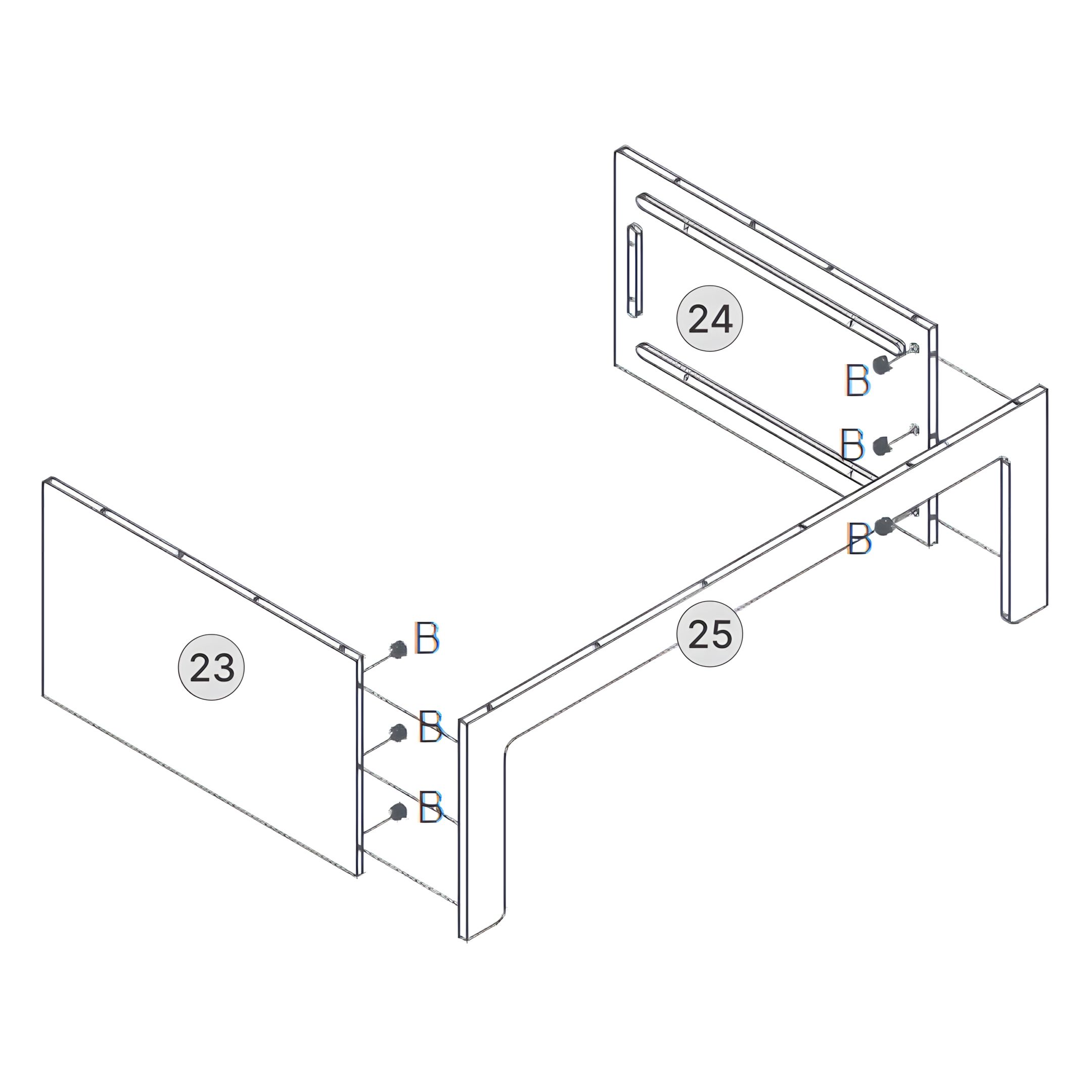

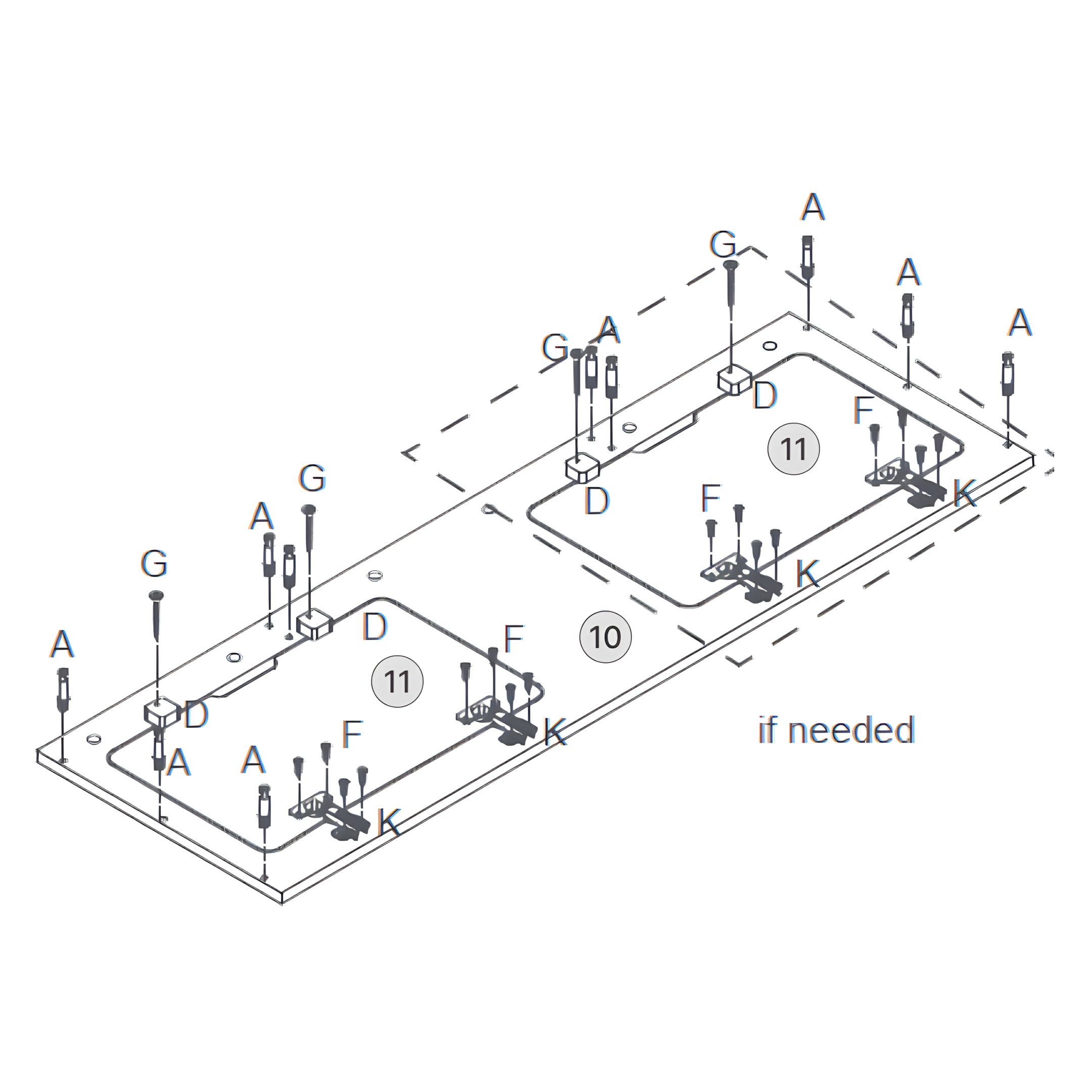

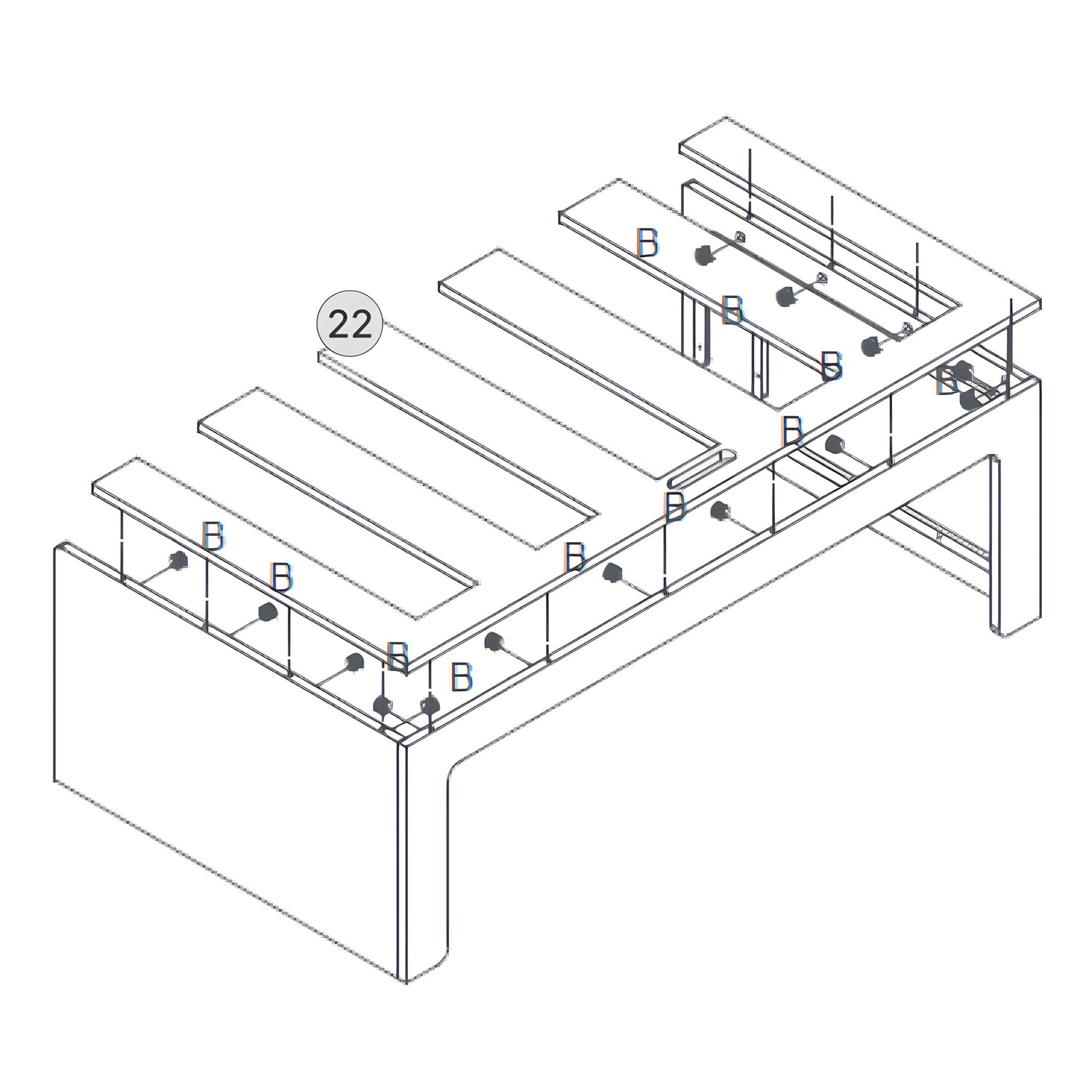

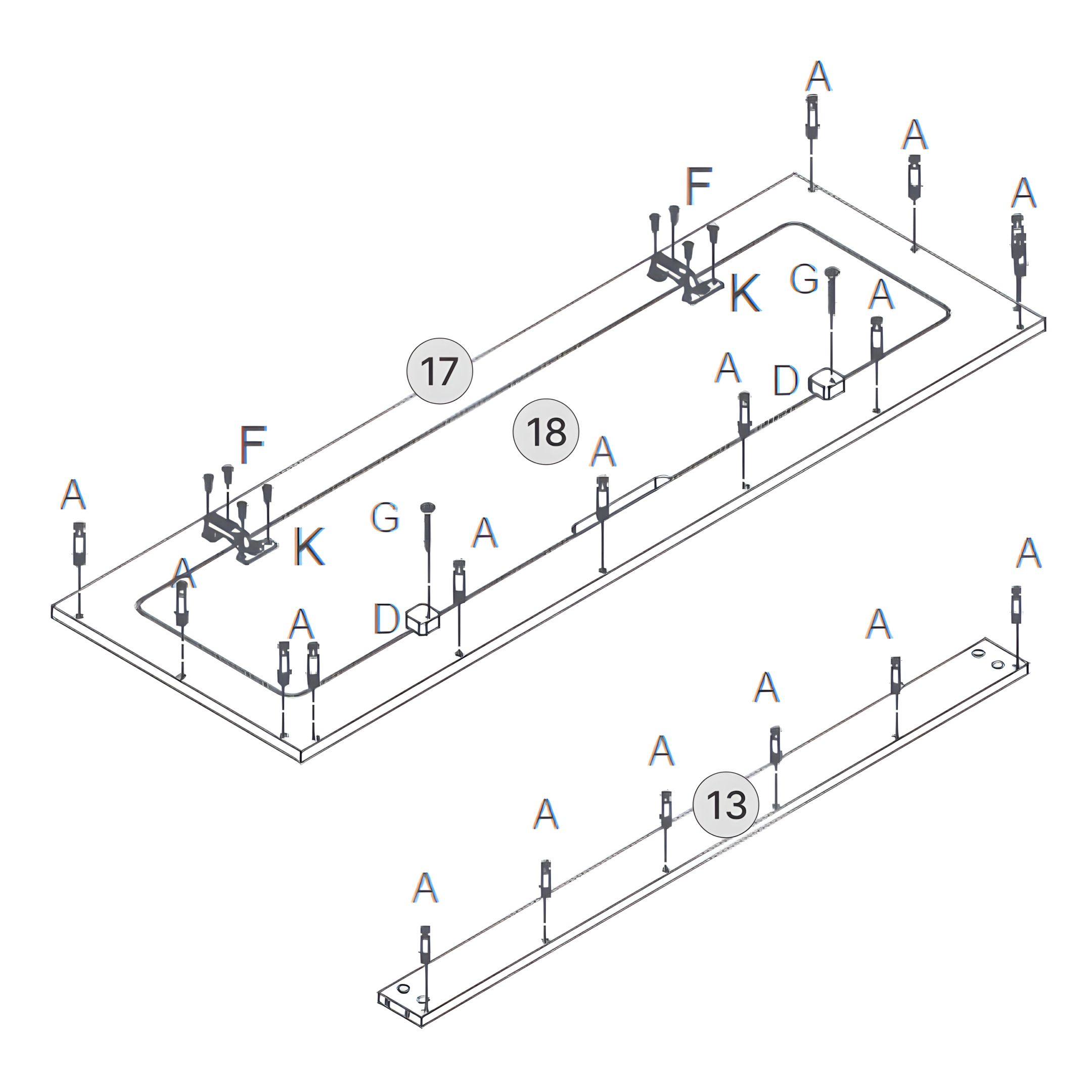

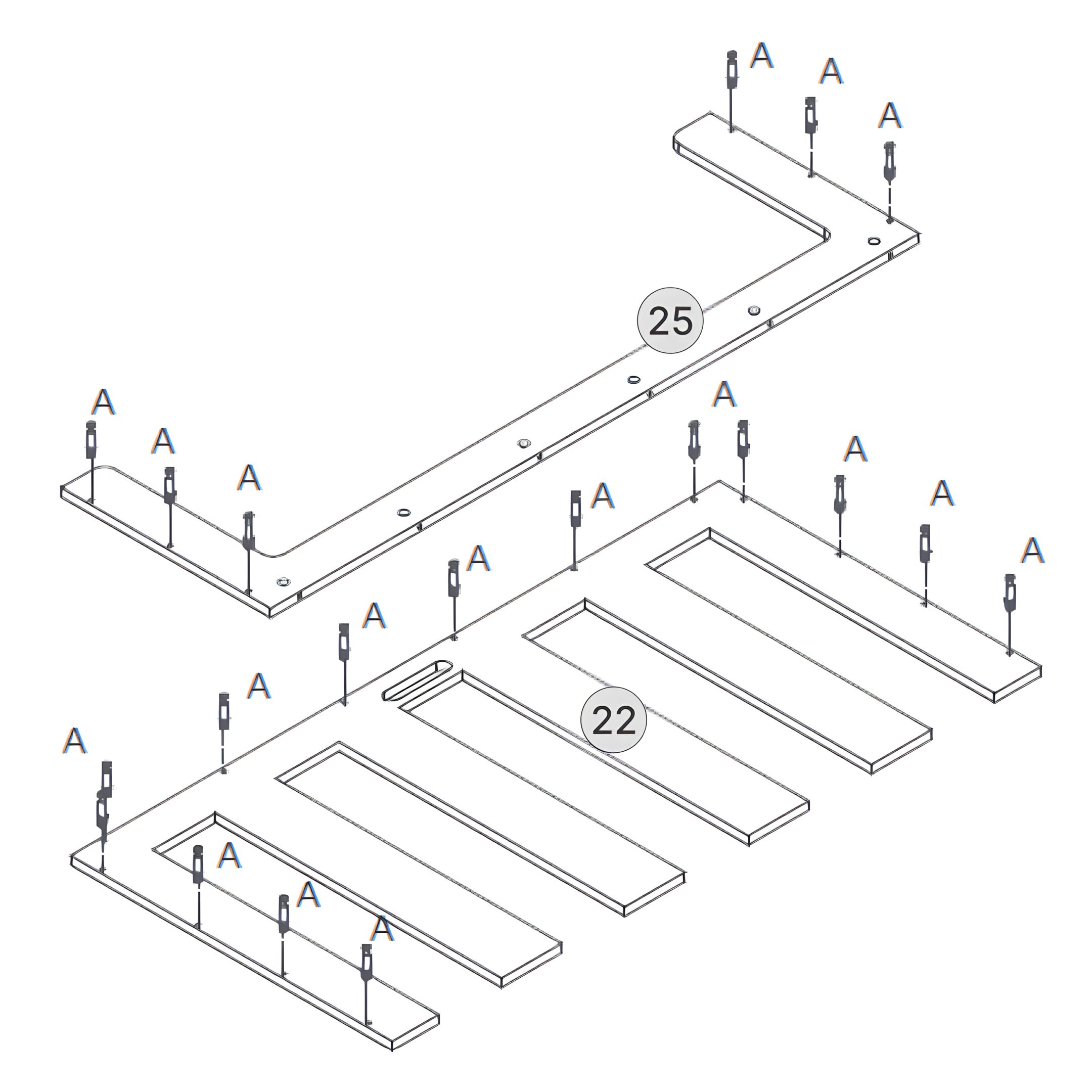

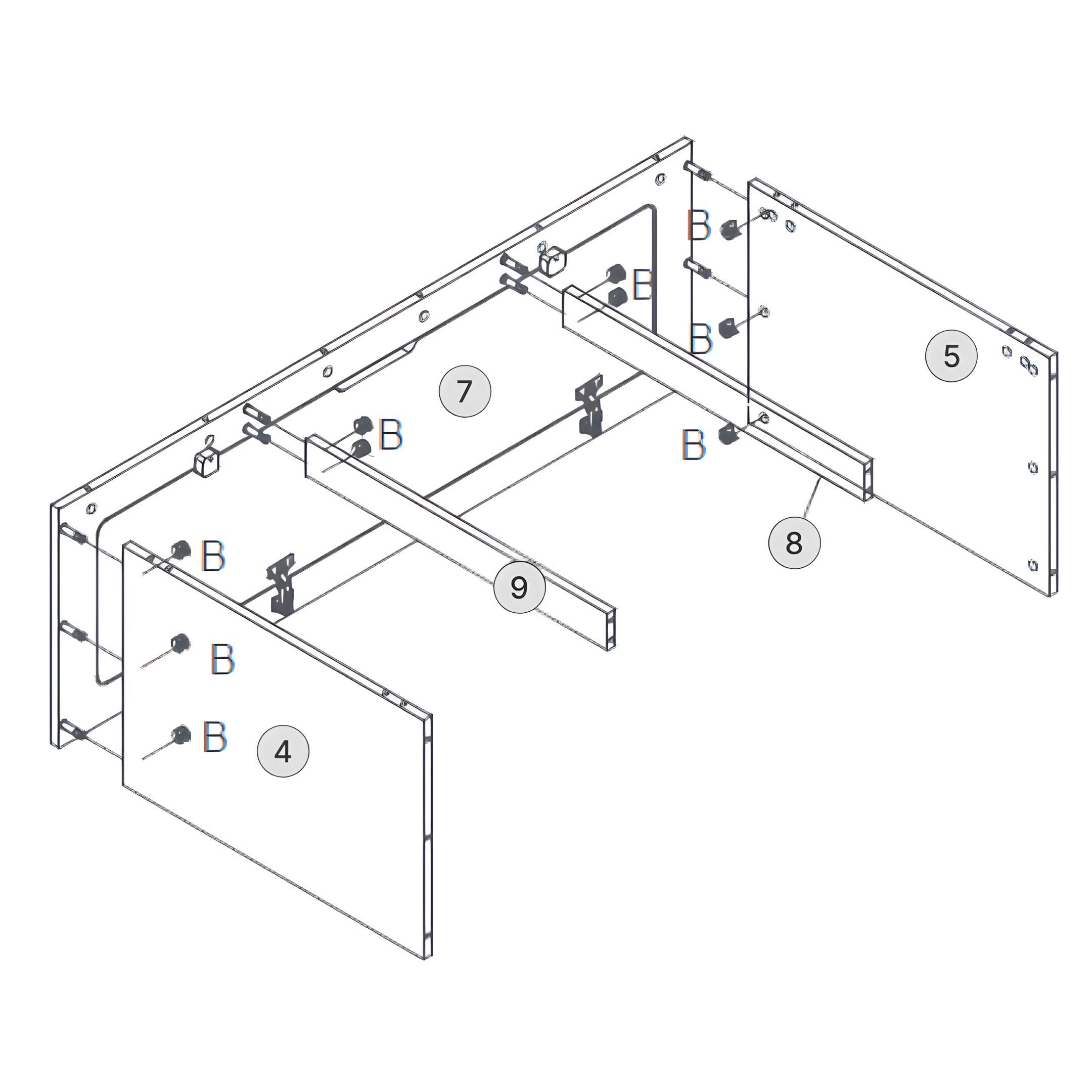

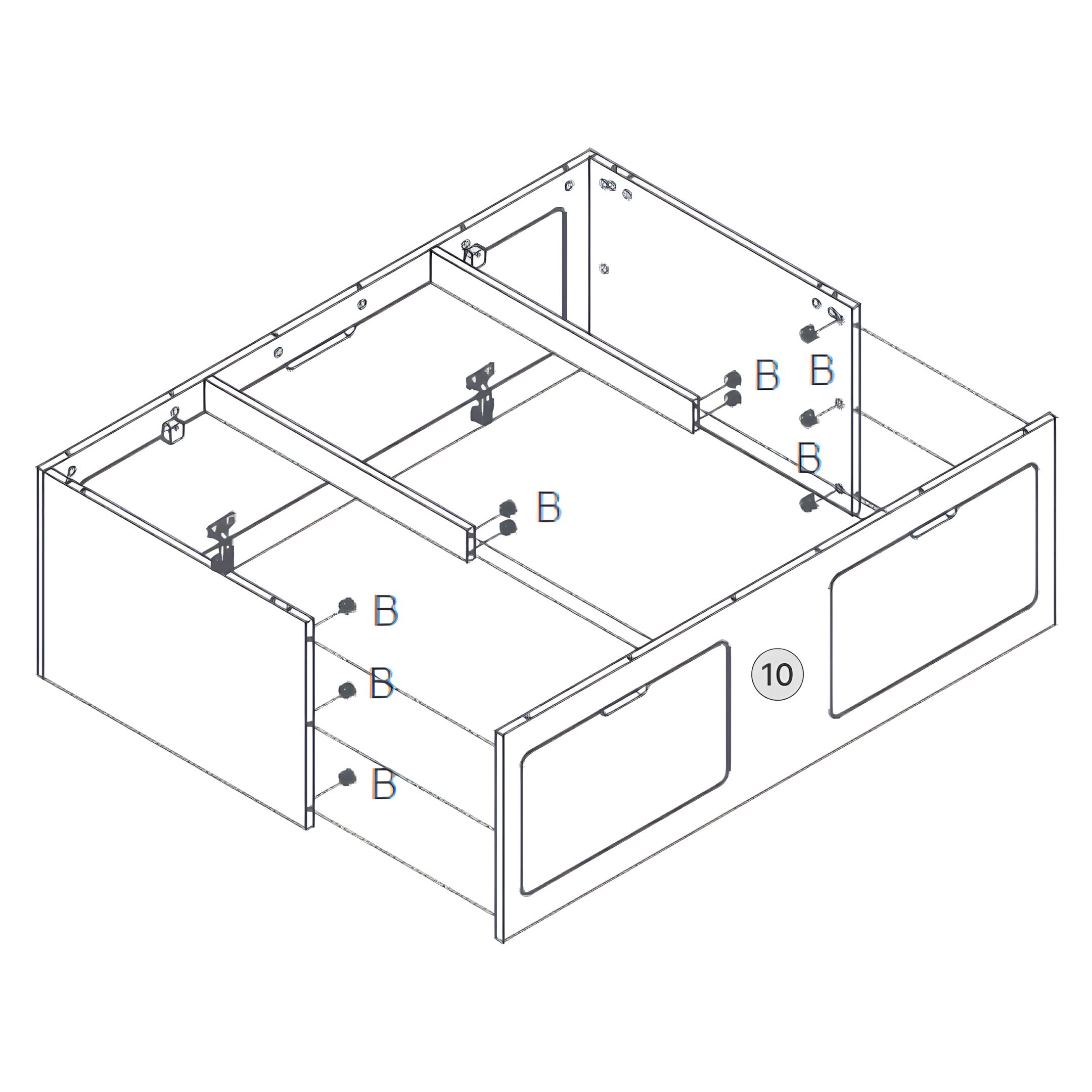

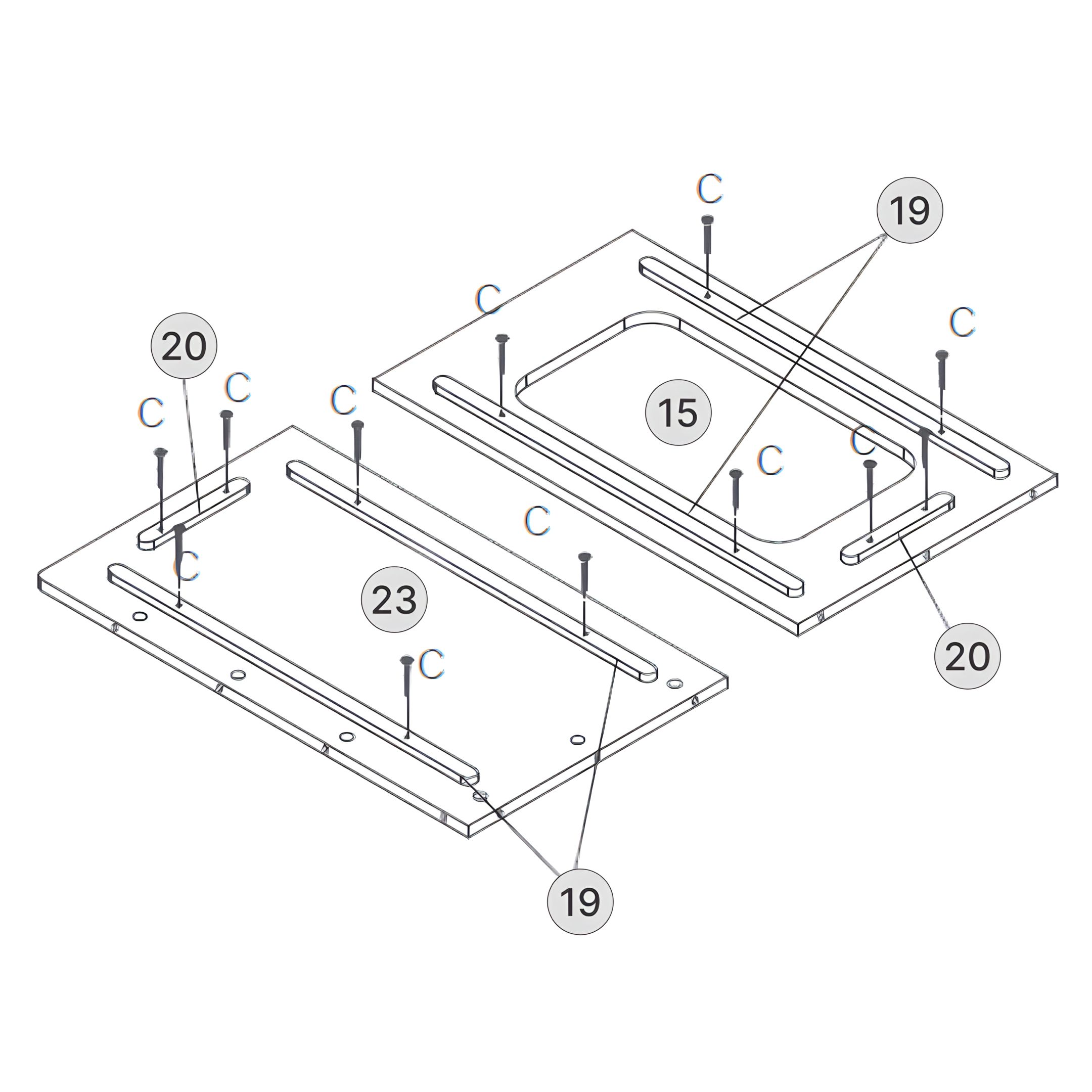

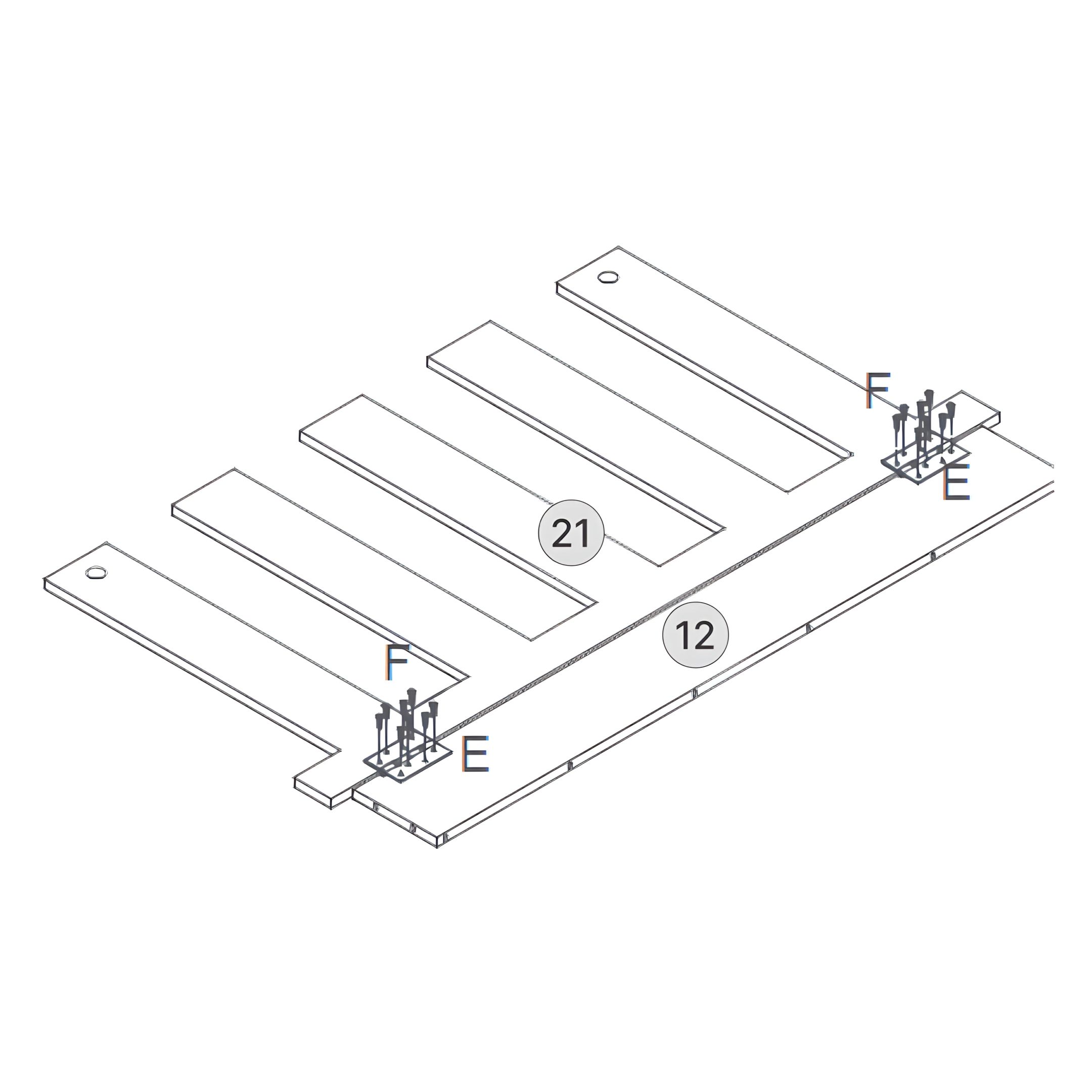

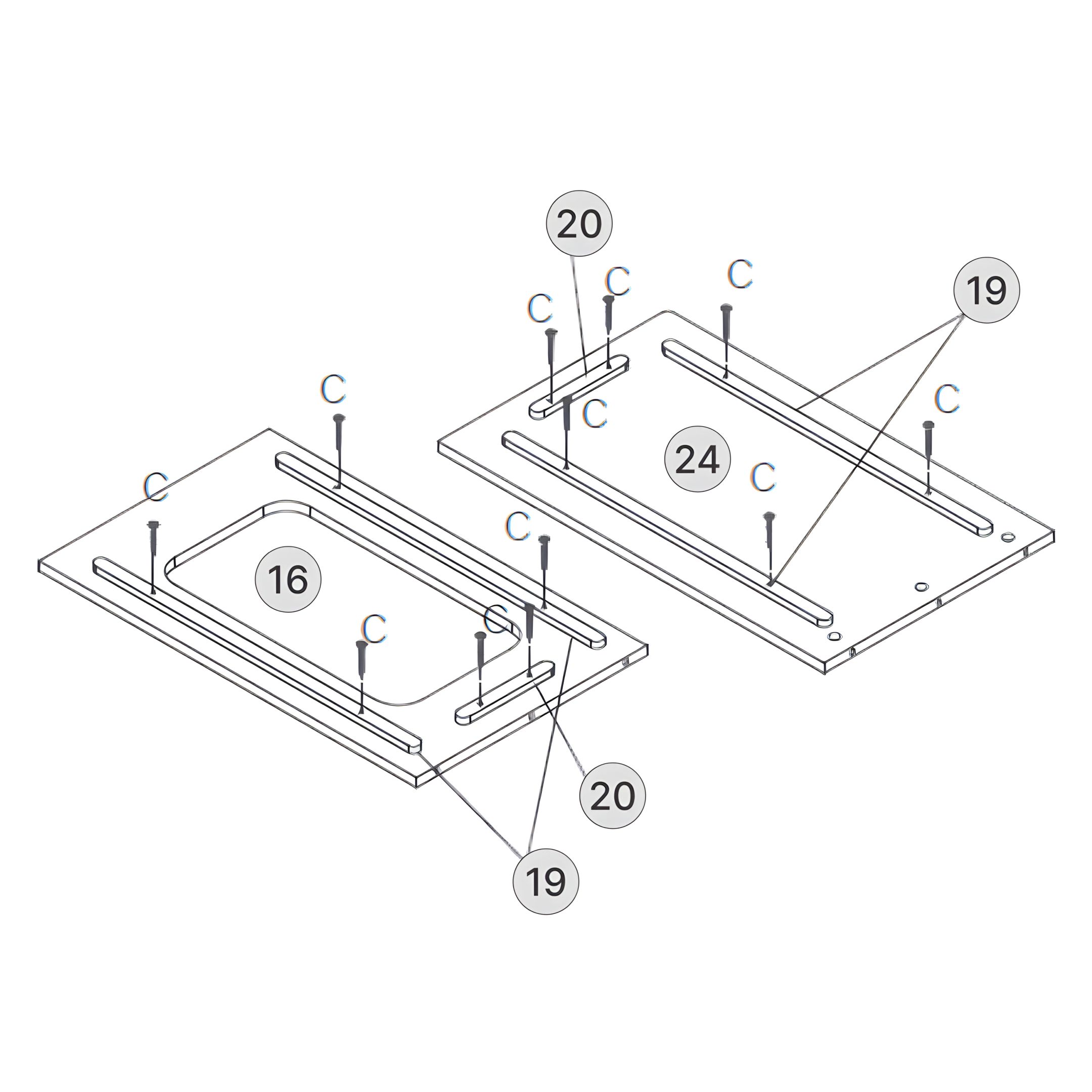

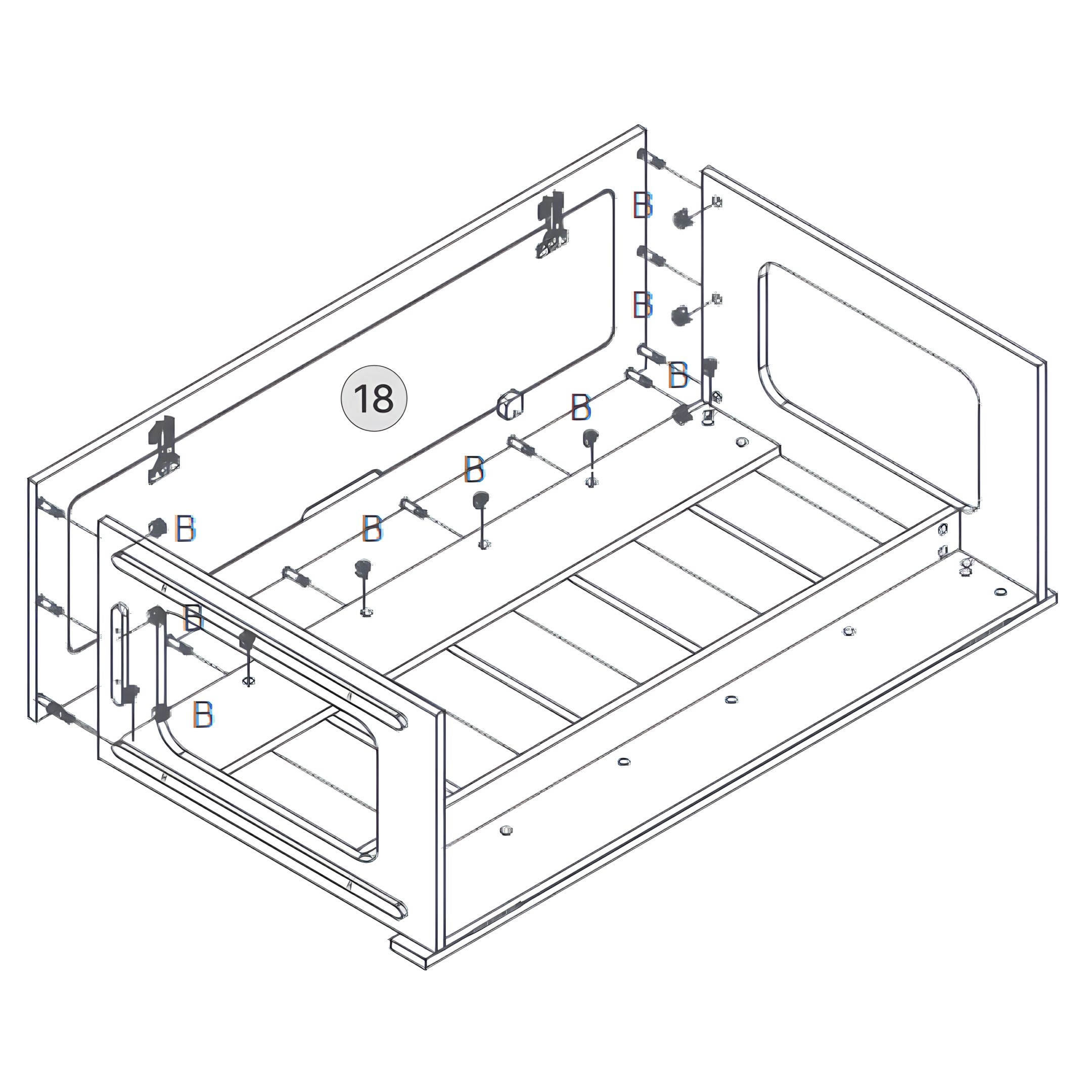

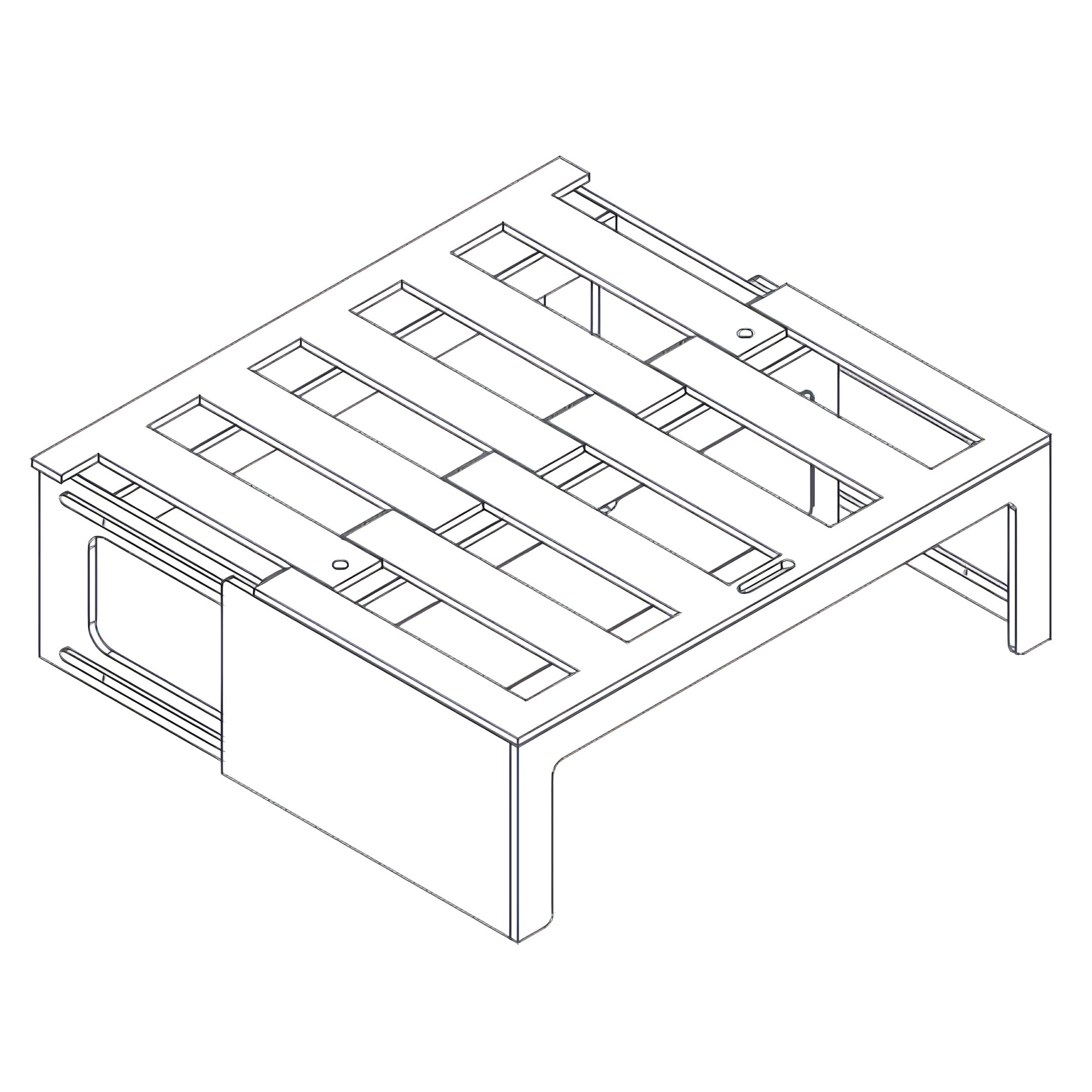

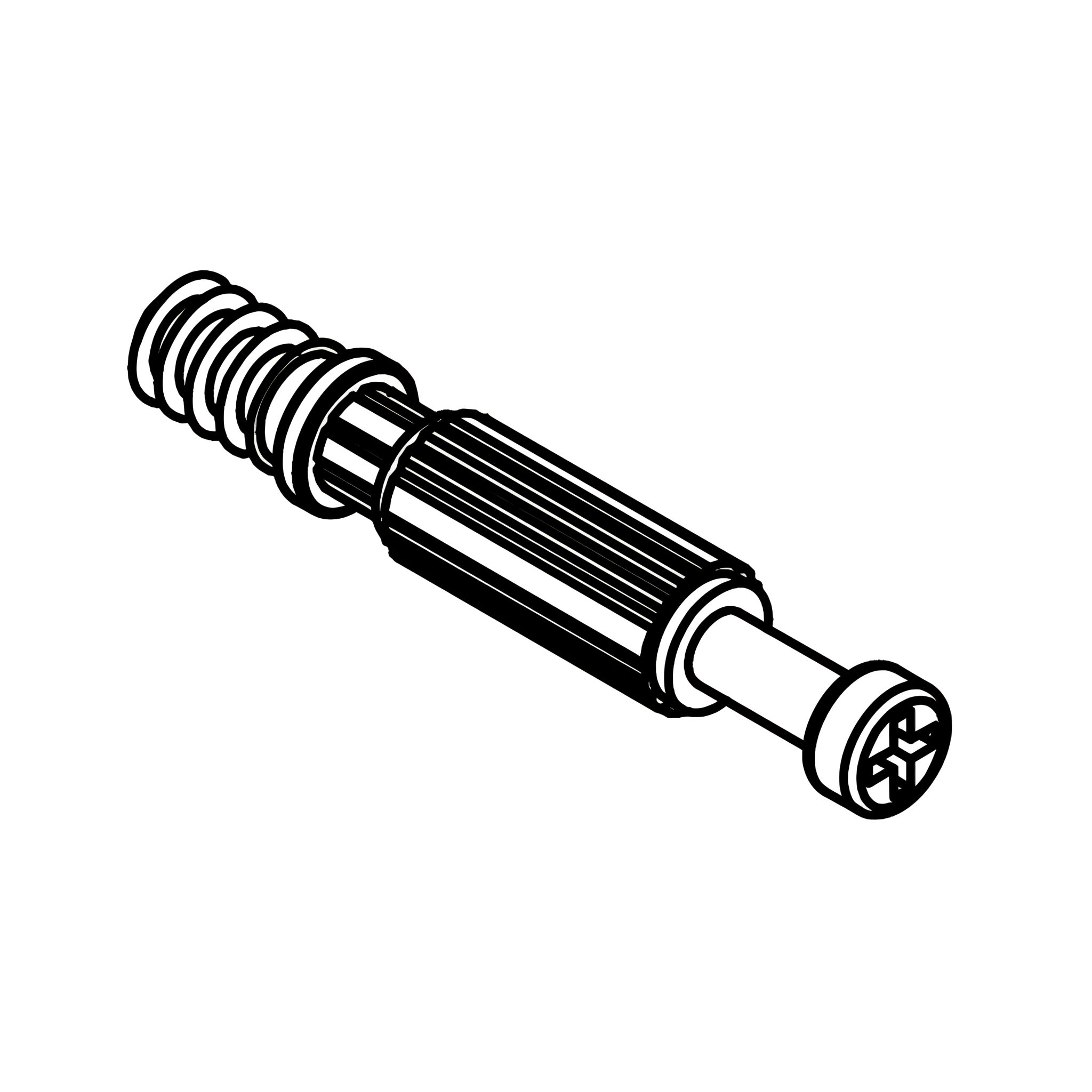

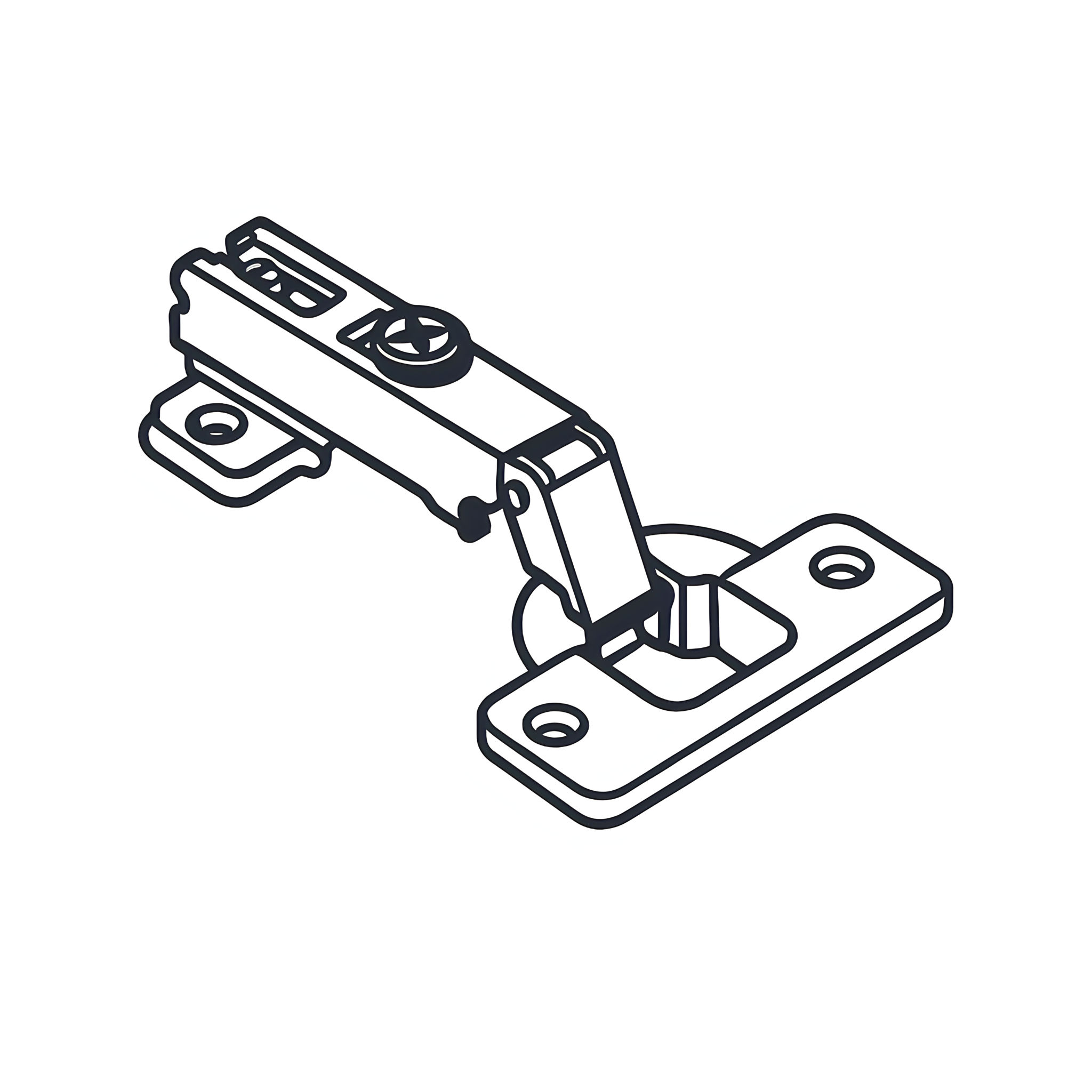

ToolsCacciavite a croce Guanti Dispositivo di protezione delle vie respiratorie (con classificazione minima P2) Materials 1Scatola A: Parte 1 – Rotaia Anteriore della Panchina Sinistra 2Scatola A: Parte 2 – Coperchio Sollevabile della Panchina Sinistra 3Scatola A: Parte 3 – Schienale della Panchina Sinistra (Rail) 4Scatola A: Parte 4 – Pannello Laterale Sinistro della Panchina (Anteriore) 5Scatola A: Parte 5 – Pannello Laterale Sinistro della Panchina (Posteriore) 6Scatola A: Parte 6 – Telaio Superiore della Panchina Sinistra (Contorno) 7Scatola A: Parte 7 – Porta (Panca Sinistra) 8Scatola A: Parte 8 – Supporti Interni Sinistri della Panchina 9Scatola A: Parte 9 – Binario centrale della panca sinistra 10Scatola A: Parte 10 – Pannello Frontale della Panchina Sinistra con Ritagli 11Scatola A: Parte 11 – Porte (Panca Sinistra) 12Scatola B: Parte 12 – Guida di Supporto Scorrevole (Sezione Estraibile) 13Scatola B: Parte 13 – Connettore Frontale per Doghe Estraibili 14Scatola B: Parte 14 – Guida Centrale della Panchina Destra 15Scatola B: Parte 15 – Pannello Laterale Destro della Panchina (Anteriore) con Ritaglio 16Scatola B: Parte 16 – Pannello Laterale Destro della Panchina (Posteriore) con Ritaglio 17Scatola B: Parte 17 – Telaio del coperchio della panca destra 18Scatola B: Parte 18 – Porta 19Scatola B: Parte 19 – Guide per listelli 20Scatola B: Parte 20 – Blocchi distanziatori per guide delle doghe 21Scatola B: Parte 21 – Piattaforma Letto Estraibile a Doghe 22Scatola B: Parte 22 – Piattaforma Superiore a Doghe a Forma di L 23Scatola B: Parte 23 – Pannello Posteriore della Panchina Destra 24Scatola B: Parte 24 – Pannello Posteriore Interno della Panchina Destra con Guide per Listelli 25Scatola B: Parte 25 – Telaio di Supporto a L (Base della Piattaforma Finale) 26  Scatola A: Parte A - Bullone di collegamento27  Scatola A: Parte B - Serratura a camma28  Scatola A: Parte D - Supporto29  Scatola A: Parte F - Vite 4 x 12mm30  Scatola A: Parte G - Vite 3,5 x 25mm31  Scatola A: Parte H - Staffa Angolare32  Scatola A: Parte K - Cerniera a 90º33 Scatola B: Parte A - Bullone di collegamento34 Scatola B: Parte B - Serratura a camma35 Scatola B: Parte C - Vite 3,5 x 20mm36 Scatola B: Parte D - Supporto37  Scatola B: Parte E - Cerniera38 Scatola B: Parte F - 4x Vite da 12mm39 Scatola B: Parte G - Vite 3,5x25mm40 Scatola B: Parte H - Staffa Angolare41 Scatola B: Parte K - Cerniera a 90º1. Prepara le Rotaie Anteriore e Posteriore Inizia inserendo tutti i Bulloni di collegamento (A) nei fori preforati sulla Parte (1) e Parte (3). Successivamente, utilizza le Viti (F) per fissare le Cerniere a 90° (K) sulla Parte 1. Assicurati che le cerniere siano a filo con la superficie e correttamente allineate, poiché supporteranno il meccanismo del coperchio sollevabile. 2. Assemblare le Porte Posiziona la Parte (10) piatta su una superficie e inserisci i Bulloni di collegamento (A) nei bordi laterali. Fissa le Porte (11) all'interno dei ritagli utilizzando le Cerniere a 90° (K) e fissale con le Viti (F). Quindi, posiziona quattro Blocchi di supporto (D) all'interno del pannello vicino agli angoli dei ritagli e avvitali con le Viti (G). Questi elementi rinforzeranno e supporteranno le porte. 3. Assemblare il Telaio del Coperchio Superiore Sinistro Posiziona la Parte (6) e inserisci i Bulloni di collegamento (A) nei fori superiori e laterali. Quindi posiziona la Parte (7) e fissala con le Cerniere (K) assicurate dalle Viti (F). Assicurati che le cerniere siano a squadra e permettano un'apertura e chiusura fluida. Fissa i Blocchi di supporto (D) lungo il bordo interno dell'apertura utilizzando le Viti (G). 4. Costruire il Telaio della Panchina Sinistra Alzare le Parti (4) e (5) e collegarle al telaio utilizzando i bulloni e le Serrature a camma (B). Far scorrere i Supporti Interni (8) e (9) tra i pannelli, paralleli al pavimento, e bloccarli con le camme. 5. Installa il Pannello Frontale sulla Panchina Sinistra Prendi la Parte assemblata (10) e allineala con i pannelli laterali. Fissala in posizione utilizzando le serrature a camma collegate ai bulloni dei passaggi precedenti. Assicurati che tutte le camme siano ben serrate e che il pannello sia a filo con i pannelli laterali. 6. Installare le Doghe Superiori sulla Panchina Sinistra Posiziona la Parte (3) lungo il bordo posteriore e fissala utilizzando le Serrature a camma. Quindi installa la Parte (1) sul bordo anteriore utilizzando lo stesso metodo. Queste parti supporteranno il coperchio del materasso e daranno struttura alla parte superiore. 7. Fissare lo Schienale Sollevabile sulla Panchina Sinistra Installa la parte (2) fissandola alle cerniere attaccate alla Parte (3). Usa le Viti (F) per fissarla in posizione. Apri e chiudi il pannello alcune volte per assicurarti che il movimento della cerniera sia fluido e uniforme. 8. Preparare i Pannelli Laterali della Panchina Destra A Posiziona le Parti (15) e (23) in piano. Avvita la parte (19) su di esse utilizzando le Viti (C), seguita dalla parte (20) alle estremità. Queste guide supporteranno la piattaforma scorrevole che consente al letto di estendersi. 9. Preparare i Pannelli Laterali della Panchina Destra B Ripeti il passaggio precedente per le parti (16) e (24). Allinea la parte (19) e la parte (20) per corrispondere al layout della piattaforma estraibile. 10. Assemblare il Telaio Superiore della Panchina Destra Inserire i Bulloni di collegamento (A) nelle Parti (13) e (18). Fissare i Blocchi di supporto (D) utilizzando le Viti (G) nell'area del telaio con ritaglio. Quindi incernierare la Parte (17) nel telaio con le Cerniere (K) e le Viti (F) per formare il coperchio sollevabile per la panca destra. 11. Costruire la Sezione Estraibile a Doghe Fissare la Parte (21) (piattaforma a doghe) alla Parte (12) utilizzando le Cerniere (E) e le Viti (F). La piattaforma dovrebbe muoversi agevolmente lungo le cerniere, permettendo di piegarsi dentro e fuori dalla struttura della panca. 12. Collegare la Rotaia Frontale delle Doghe Posiziona la parte (13) davanti alle doghe e fissala alle estremità utilizzando le Serrature a camma (B). Questo stabilizzerà le doghe e formerà un telaio robusto per la sezione estraibile. 13. Assemblare il Telaio della Panchina Destra Fissare la parte (12) (guida di supporto scorrevole) e la parte (14) (guida centrale) ai pannelli laterali parti (15) e (16). Utilizzare le serrature a camma (B) per collegare tutti i bulloni. Questo forma la base strutturale della panca sul lato destro. 14. Installare il Coperchio Sollevabile Destro Posiziona la parte (18) sopra il telaio della panca e allinea i fori dei bulloni. Blocca in posizione utilizzando le Serrature a camma (B). Questo coperchio fornirà accesso dall'alto al vano di stoccaggio sottostante. 15. Preparare la Piattaforma a Doghe a Forma di L Inserire i Bulloni di Collegamento (A) nella parte (22) (piattaforma superiore a doghe) e nella parte (25) (base di supporto). Questi due componenti si uniranno per formare l'intera superficie di riposo a forma di L quando in modalità letto. 16. Assemblare la Base del Telaio Destro Unisci la parte (25) alla parte (23) e alla parte (24) utilizzando le Serrature a camma (B). Questo telaio supporterà la piattaforma superiore finale e completerà il circuito strutturale. 17. Installa la Piattaforma Superiore a Doghe Posiziona la parte (22) sopra la struttura completamente assemblata e allineala con i bulloni. Usa le Serrature a camma (B) per fissarla. La superficie a doghe dovrebbe poggiare uniformemente su entrambe le panche. 18. Estendi la Sezione Estraibile e Posiziona la Piattaforma Fai scorrere la piattaforma estraibile all'interno della panca destra e abbassa la parte della piattaforma superiore a doghe a forma di L (22) nella sua posizione finale. Assicurati che sia allineata con il telaio sottostante e che sia a filo su entrambe le panche. 19. Vista Completamente Assemblata In questa fase, il letto a forma di L per camper è completamente assemblato. Sia le sezioni fisse che quelle estraibili sono saldamente collegate, e le piattaforme a doghe formano una superficie continua. I coperchi sollevabili sono chiusi, creando una base del letto unificata e stabile con accesso integrato allo spazio di stoccaggio sottostante. Questa configurazione è ora pronta per l'uso quotidiano, sia come area di seduta durante il giorno che come spaziosa piattaforma per dormire di notte. 1. Cosa devo fare se mancano delle parti dal mio ordine?Se sembra mancare qualche parte dal tuo ordine, contatta il nostro amichevole e disponibile Team di Supporto Clienti entro 7 giorni dal ricevimento. Per tutti gli altri problemi, contatta il nostro team di supporto clienti. |
