Monteur Reparatiestandaard

Deze handleiding biedt stapsgewijze instructies voor het monteren van onderdelen en het gebruik van de Monteur Reparatiestandaard.

Productinformatie

Monteur Reparatiestandaard

Deze fietsreparatiestandaard van aluminiumlegering is ontworpen om fietsen veilig vast te houden voor onderhoud, reiniging en aanpassingen, met een 360° roterende klem en verstelbare hoogte voor ergonomisch werken. Gebouwd met een duurzaam poedergecoat frame en stabiele basis, geschikt voor een breed scala aan fietsformaten. De geïntegreerde magnetische gereedschapsbak en extra stabilisatiestang met riemen verhogen het gemak en de stabiliteit van de fiets tijdens reparaties.

SKU: 217794

Specificaties	Eigenschappen
Productgrootte	82x106x107/160cm
Productgewichten	NW-7.9kgs / GW- 8.5kgs
Materialen	Poedergecoate aluminiumlegering buis, Aluminium klem, Koolstofstaal, Polypropyleen (PP), Thermoplastisch elastomeer (TPE)

Zorg ervoor dat u de gebruiksaanwijzing en veiligheidsadviezen volledig hebt gelezen en begrepen voordat u dit product gebruikt.

Dit product is uitsluitend bedoeld voor het vasthouden van fietsen tijdens onderhoud, reiniging en lichte reparatiewerkzaamheden; het mag niet worden gebruikt om andere lasten dan fietsen te ondersteunen of als een algemeen hefapparaat.

Dit product is bedoeld voor gebruik door competente volwassenen met basiskennis van mechanica; het is geen speelgoed en moet buiten het bereik van kinderen worden gehouden.

Houd kinderen en kwetsbare personen uit de buurt van het werkgebied tijdens montage en gebruik vanwege risico's van beknelling, kantelen en vallende voorwerpen.

Inspecteer alle onderdelen vóór montage en gebruik; gebruik de standaard niet als onderdelen beschadigd, gebogen, gebarsten of ontbreken.

Wees tijdens de montage bewust van scherpe metalen randen die snijwonden kunnen veroorzaken; draag beschermende handschoenen en hanteer alle onderdelen voorzichtig.

Monteer de standaard op een schone, vlakke en goed verlichte ondergrond om correcte uitlijning en veilige hantering van onderdelen te garanderen.

Zorg ervoor dat alle bouten, klemmen en vergrendelingsmechanismen volledig zijn aangedraaid en goed vastzitten vóór gebruik.

Klap alle poten volledig uit en vergrendel ze voordat u een fiets monteert om maximale stabiliteit te garanderen en kantelen te voorkomen.

Plaats de standaard op een stevige, vlakke ondergrond; gebruik niet op oneffen, hellende, zachte of gladde grond.

Overschrijd niet de maximale draagcapaciteit die door de fabrikant is gespecificeerd (80 kg); het overschrijden van de limieten kan structurele schade of kantelen veroorzaken.

Zorg ervoor dat de diameter van de fietsframebuizen binnen het klem bereik van 20 mm tot 80 mm ligt voordat u deze vastzet.

Bevestig de fiets alleen met de klem op een geschikt framegedeelte; vermijd het klemmen van kwetsbare of niet-structurele componenten zoals kabels of dunne buizen.

Draai de klem geleidelijk en gelijkmatig aan om schade aan het fietsframe te voorkomen en een stevige grip te garanderen.

Controleer altijd of de fiets stevig in de klem is bevestigd voordat u uw handen loslaat.

Gebruik de extra stabilisatiestang met riemen om het voorwiel of frame vast te zetten en beweging tijdens onderhoud te minimaliseren.

Houd handen en vingers uit de buurt van de klemkaken en afstelgewrichten om beknellingsletsel te voorkomen.

Pas de klem en hoogte langzaam en met gecontroleerde kracht aan; forceer mechanismen nooit voorbij hun limieten.

Pas de hoogte, hoek of klempositie niet aan terwijl de fiets is gemonteerd, tenzij de fiets volledig ondersteund en stabiel is.

Wees bewust van knelpunten bij gewrichten, telescopische buizen en vergrendelingsmechanismen tijdens het afstellen.

Handhaaf een goede balans door de fiets centraal over de standaard te positioneren om kantelen te voorkomen.

Vermijd het uitoefenen van overmatige zijdelingse kracht (bijv. zwaar koppel op vastzittende onderdelen) die de standaard kan destabiliseren.

Gebruik veilige tiltechnieken bij het tillen van een fiets op de standaard: buig de knieën, houd de rug recht en vraag om hulp bij zware fietsen zoals e-bikes.

Zorg ervoor dat de standaardhoogte correct is aangepast voordat u tilt om belasting en risico op letsel te verminderen.

Houd het werkgebied netjes en vrij van obstakels om het risico op struikelen over standaardpoten, gereedschap of onderdelen te verminderen.

Zorg ervoor dat de magnetische gereedschapsbak niet overbelast is en dat gereedschappen veilig zijn geplaatst om vallende voorwerpen te voorkomen.

Draag indien nodig geschikte persoonlijke beschermingsmiddelen, zoals handschoenen en oogbescherming tijdens onderhoudswerkzaamheden.

Ga niet zitten, klimmen of leunen op de standaard, omdat dit kantelen of structurele schade kan veroorzaken.

Gebruik de standaard niet bij harde wind of buitenomstandigheden die de stabiliteit kunnen beïnvloeden.

Als er ongebruikelijke beweging, geluid of instabiliteit wordt waargenomen, stop dan onmiddellijk met het gebruik en inspecteer de standaard.

Houd de standaard uit de buurt van open vuur of hoge warmtebronnen, omdat materialen kunnen degraderen of beschadigd raken.

Wijzig of verander de standaard op geen enkele manier, omdat dit de veiligheid kan compromitteren en de garantie ongeldig kan maken.

Verwijder na gebruik de fiets voorzichtig en vouw of berg de standaard veilig op om accidenteel contact of struikelgevaar te voorkomen.

Gooi het product weg in overeenstemming met de lokale regelgeving; scheid metalen en plastic onderdelen voor recycling waar van toepassing.

Parts

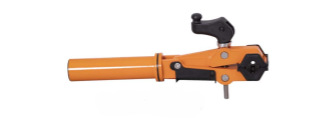

Klemkop (Caliper Head)

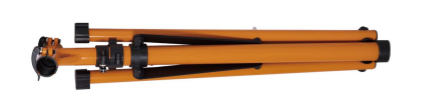

Ondersteuningsbasis

Gereedschapsbak en Bevestigingsset

Verstelbare steunstang en riemen

1. De standaard openen en de Klemkop plaatsen

Open de snelspanner aan de onderkant van de standaard om de poten uit te vouwen en sluit vervolgens de hendel om de poten stevig op hun plaats te vergrendelen
Open de twee snelspanners aan de bovenkant van de standaard.
Plaats de klemkop in de bovenkant van de standaard en sluit de hendels om te bevestigen.

2. Montage en Bevestiging van de Gereedschapsbak

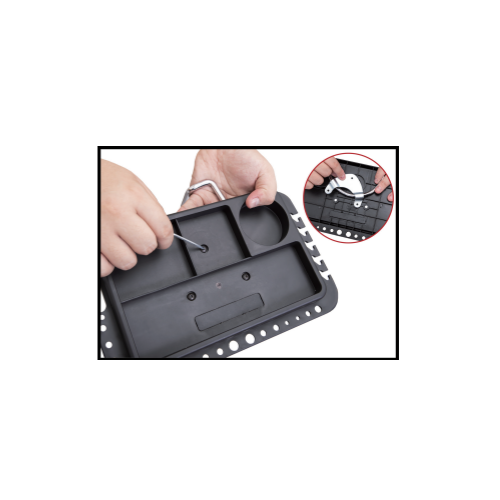

Plaats de U-vormige borgclip op de gereedschapsbak.
Positioneer de metalen plaat over de borgclip, lijn deze uit met de voorgeboorde gaten en klem de clip op zijn plaats.
Houd de plaat op zijn plaats en draai de bak om.
Steek de drie schroeven vanaf de voorkant van de bak in.
Gebruik een inbussleutel om elke schroef aan te draaien totdat de metalen plaat stevig vastzit.

3. De gereedschapsbak toevoegen

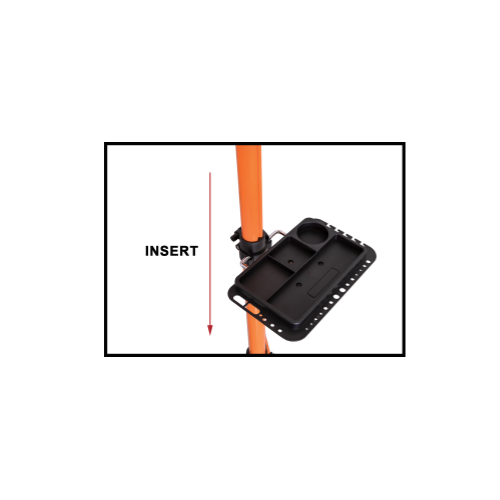

Lijn de armen van de borgclip uit met de gaten op de standaard en druk naar beneden totdat de gereedschapsbak op zijn plaats zit.

4. Het gebruik van de reparatiestandaard en verstelbare steunstang

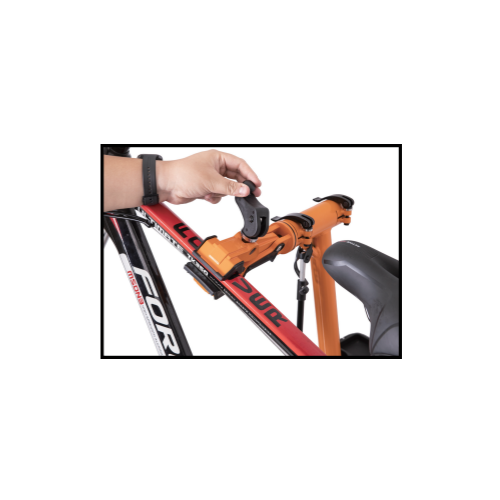

Open de klemkop door de hendel te draaien om de klem te verbreden.

Til de fiets op en plaats het frame tussen de klemkaken (meestal de zadelpen of frametube).

Draai de hendel aan totdat de fiets stevig op zijn plaats wordt gehouden. Draai niet te strak aan.

Om de hoogte aan te passen, open de hoogteverstelling snelspanner op de hoofdpilaar, verhoog of verlaag de standaard naar de gewenste positie en sluit vervolgens de snelspanner stevig om deze op zijn plaats te vergrendelen.

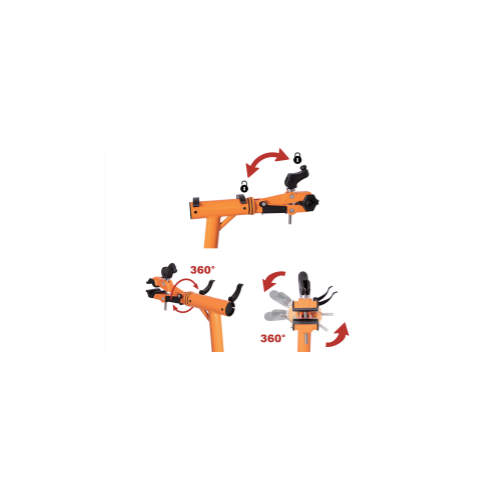

Pas de hoek van de klemkop aan indien nodig om aan uw werkpositie te voldoen.

Om de verstelbare steunstang te gebruiken, bevestigt u het ene uiteinde aan de standaard en het andere uiteinde aan de voorkant van de fiets (meestal het stuur of de vork). Pas de lengte van de stang aan om het voorwiel te stabiliseren en beweging tijdens reparaties te voorkomen.

Zodra alles veilig en stabiel is, voert u uw onderhoud of reparaties uit.

Wanneer u klaar bent, maak de hendel los en verwijder de fiets voorzichtig.

Opmerking:

Vraag altijd om hulp bij het tillen van de fiets op of van de standaard, en bij het ondersteunen van het gewicht terwijl u aanpassingen maakt.

5. Onderhoud

Inspecteer regelmatig de standaard op slijtage, schade of corrosie, vooral bij de klem, gewrichten en dragende delen.

Controleer en draai alle bouten, schroeven en vergrendelingsmechanismen aan om stabiliteit en veilige werking te garanderen.

Reinig de standaard na gebruik om vuil en vet te verwijderen; vermijd agressieve chemicaliën die materialen kunnen beschadigen.

Smeer de bewegende delen zoals de klem en verstelbare gewrichten lichtjes om een soepele werking te behouden.

Zorg ervoor dat de klemkaken en vergrendelingsmechanismen schoon blijven en veilig functioneren zonder te slippen.

Controleer de verstelbare steunstang en riemen op slijtage of schade en vervang indien nodig.

Bewaar de standaard in een droge, binnenomgeving en vermijd blootstelling aan vocht of extreme temperaturen.

Vervang beschadigde of versleten onderdelen alleen door door de fabrikant goedgekeurde onderdelen.

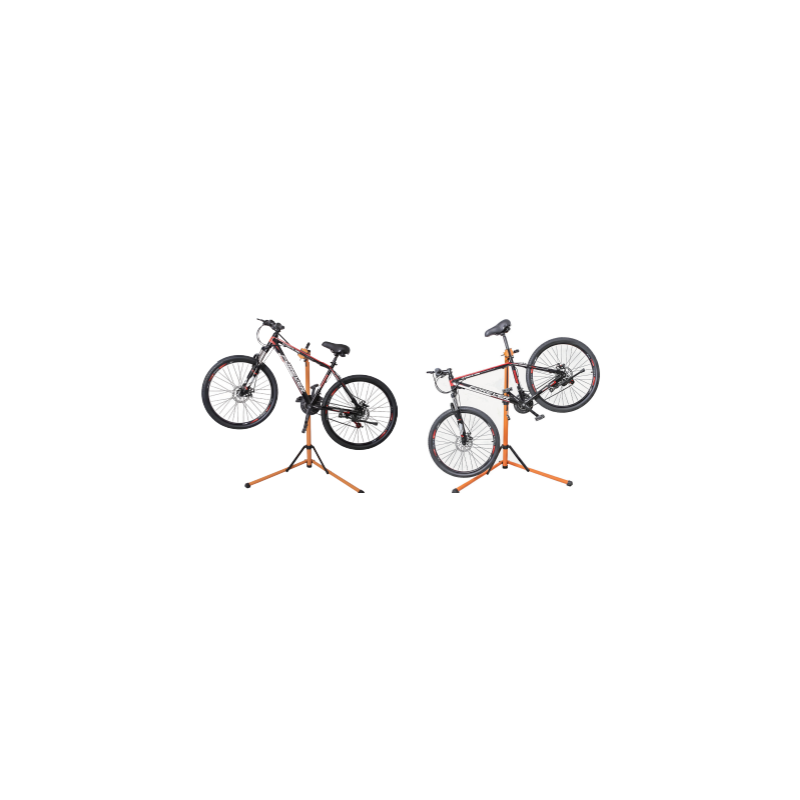

6. Gebruikersdemonstratie

Klem de fiets indien mogelijk vast aan de zadelpen. Indien nodig kan ook het frame worden vastgeklemd, mits het gebied sterk is en vrij van schade. Klem geen fragiele of dunne buizen vast.

7. Problemen oplossen

WAT MOET IK DOEN ALS ER ONDERDELEN ONTBREKEN IN MIJN BESTELLING?

Als er onderdelen lijken te ontbreken in uw bestelling, neem dan binnen 7 dagen na ontvangst contact op met ons vriendelijke en behulpzame Klantenserviceteam.
