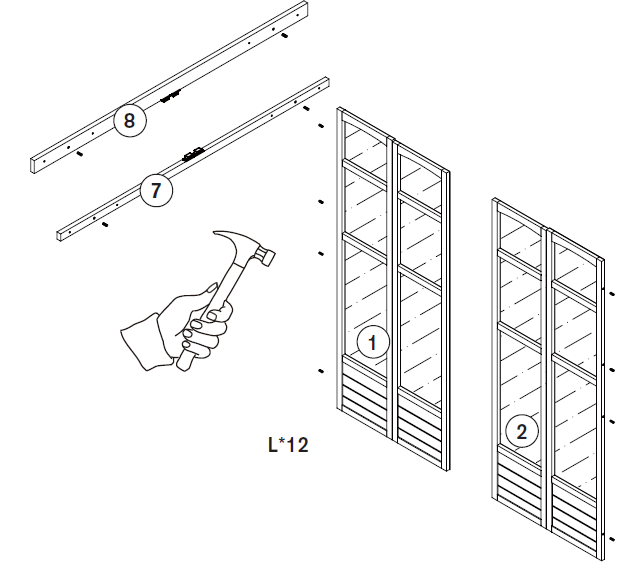

1. Stap 1 - Deurmontage Deel 1
- Zet het linker deurpaneel (Deel 1) en het rechter deurpaneel (Deel 2) rechtop en naast elkaar.
- Steek de houten deuvels (Deel L) in de deurpanelen.
- Steek de deuvels in de steunstukken (Delen 7 en 8).
Instructies van
monstershop
Houten Victoriaanse Kas
Deze handleiding biedt stapsgewijze instructies voor het monteren, gebruiken en onderhouden van uw Monster Shop Houten Victoriaanse Kas.
Productinformatie
Victoriaanse Kas
Deze compacte Victoriaanse kas combineert traditionele stijl met moderne functionaliteit, waardoor het ideaal is voor terrassen, binnenplaatsen en kleinere tuinen. Het heldere acryl dak en de ramen zorgen voor uitstekende blootstelling aan zonlicht voor planten, terwijl het duurzame houten frame het hele jaar door bescherming en presentatie biedt. De dubbele draaideuren en ingebouwde schappen bieden gemakkelijke toegang en voldoende ruimte voor potten, gereedschap en seizoensgebonden arrangementen. De automatische ventilatieopener gebruikt een hittegevoelige cilinder die uitzet bij warme temperaturen om het raam te openen en samentrekt bij koelte om het te sluiten.
- SKU
- 216698,216700,216702
- Dimensions
- 155 (L) x 70 (B) x 198 (H) cm
- Weight
- 55KG
- Materials
- Vurenhout (Frame), IJzer (Accessoires), Acryl Panelen (Ramen)
GPSR Informatie
VK
- Fabrikant:
Monster Group UK Limited, Monster House
19-23 Alan Farnaby Way,
Industrieterrein Sheriff Hutton,
York
YO60 6PG
- Verantwoordelijke Persoon:
Rana Harvey, Monster Group UK Limited,
Monster House
19-23 Alan Farnaby Way,
Industrieterrein Sheriff Hutton,
York
YO60 6PG,
Engeland,
+441347878880
EU
- Fabrikant:
Monster Group BV,
Van Heemskerckweg 28A & B,
Venlo 5928LL
Nederland
+441347878880
- Verantwoordelijke Persoon:
Rana Harvey,
Monster Group BV,
Van Heemskerckweg 28A & B,
Venlo 5928LL,
Nederland,
+44134787888
Parts
Deel 1 - Linker Deurpaneel
Deel 2 - Rechter Deurpaneel
Deel 3 - Onderste Zijpaneel
Deel 4 - Bovenste Zijpaneel
Deel 5 - Onderste Zijpaneel
Deel 6 - Bovenste Zijpaneel
Deel 7 - Steunstuk
Deel 8 - Steunstuk
Deel 9 - Achterpaneel
Deel 10 - Achterpaneel
Deel 11 - Achterpaneel
Deel 12 - Achterpaneel
Deel 13 - Steunbalk
Deel 14 - Steunbalk
Deel 15 - Steunbalk
Deel 16 - Steunbalk
Deel 17 - Planksteun
Deel 18 - Planken
Deel 19 - Planken
Onderdeel 20 - Achterste Plank
Deel 21 - Enkel Dakraam
Onderdeel 22 - Dubbel Dakraam
Onderdeel 23 - Zijkant van het Rek
Deel 24 - Zijkant van het Rekkenunit
Deel 25 - Planken van het Rekkenunit
Deel 26 - Voorkant van het Rek
Deel A - Schroeven
Deel B - Schroeven
Deel C - Schroeven
Deel D - Schroeven
Deel E - Schroeven
Deel F - Schroeven
Deel G - Schroeven
Deel H - Schroeven
Deel I - Plankgrendel
Deel J - Handgrepen
Deel K - Haak en Oog
Deel L - Houten deuvels
Deel M - Haken
Onderdeel N - Grendel
Deel O - L-beugel
Deel P - Hangslot

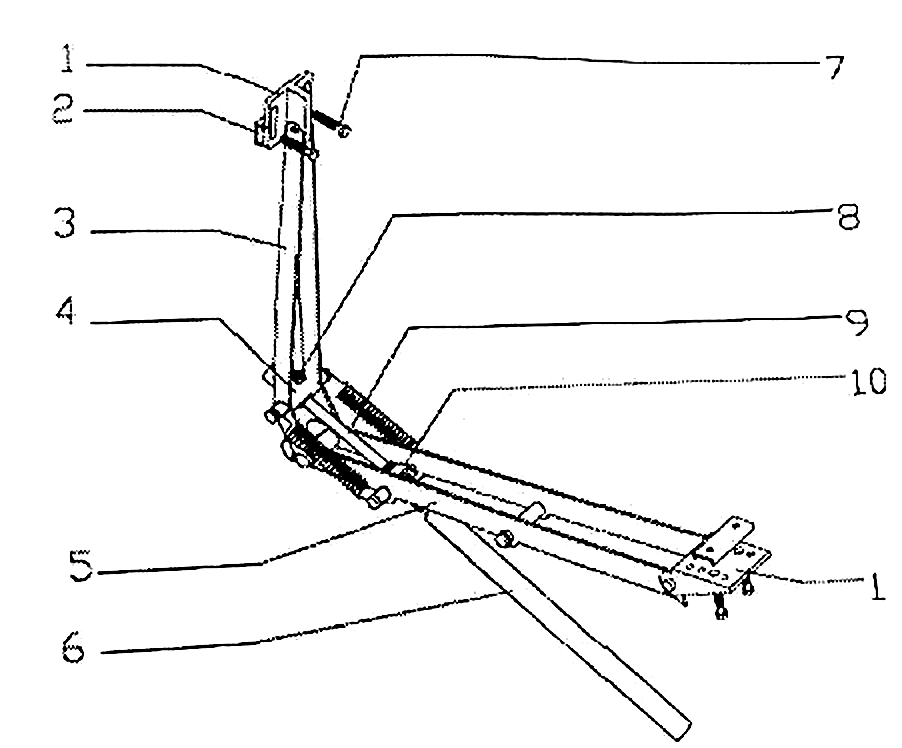

Auto Vent Deel 1 - Beugel

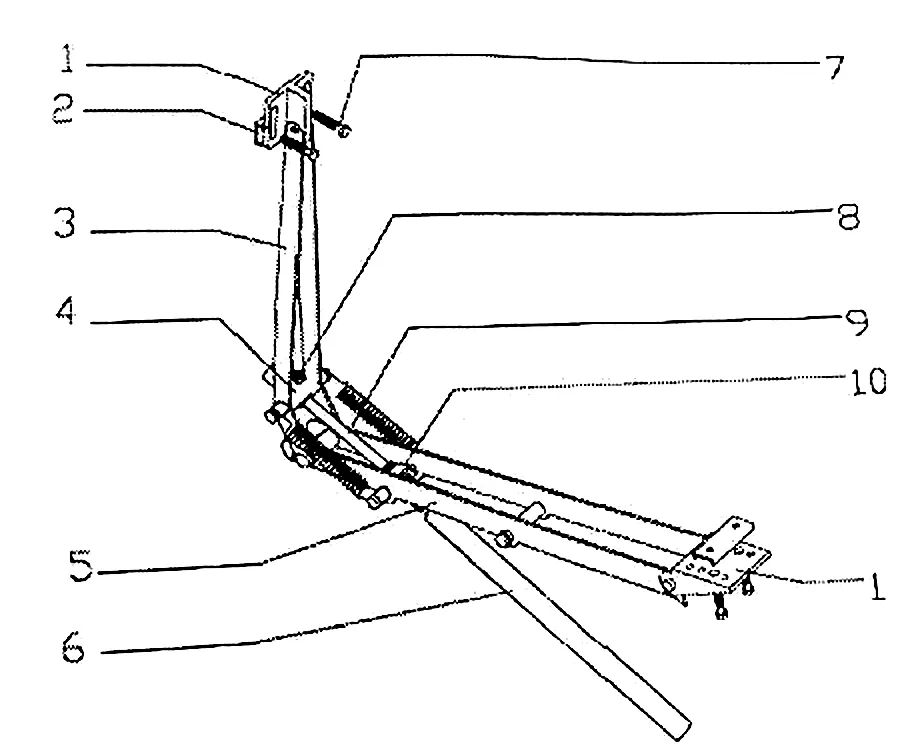

Auto Vent Deel 2 - Klem
Auto Vent Deel 3 - Raamarm
Auto Vent Onderdeel 4 - T-Buis
Auto Vent Onderdeel 5 - Frame Arm
Auto Vent Onderdeel 6 - Cilinder
Auto Vent Deel 7 - Bouten
Auto Vent Onderdeel 8 - Pin
Auto Vent Deel 9 - Auto Vent
Auto Vent Onderdeel 10 - Cilindermoer

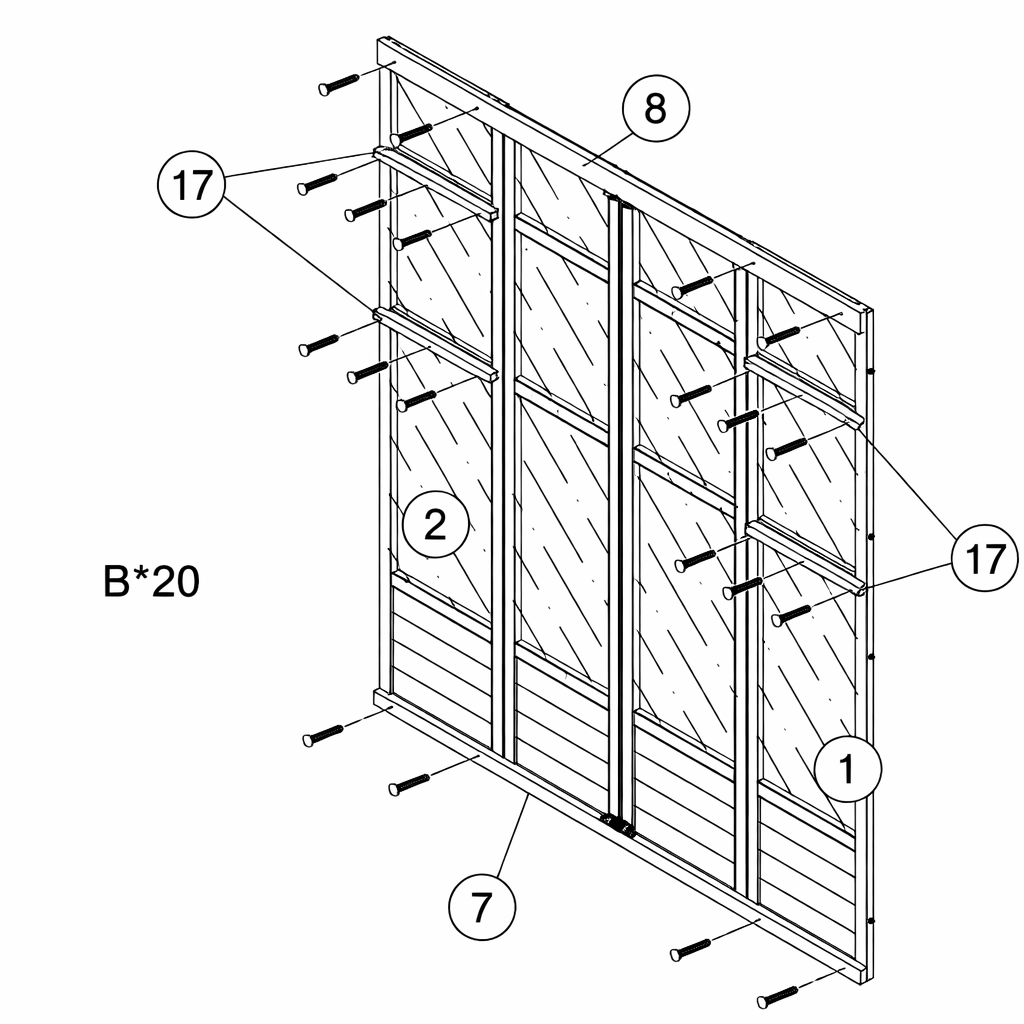

2. Stap 2 - Deurmontage Deel 2
- Bevestig de houten steunbalken (Deel 7 en 8) aan de deurpanelen (Deel 1 en 2) met behulp van de schroeven (Deel B).
- Bevestig de planksteun (Deel 17) aan de deurpanelen met behulp van Deel B.

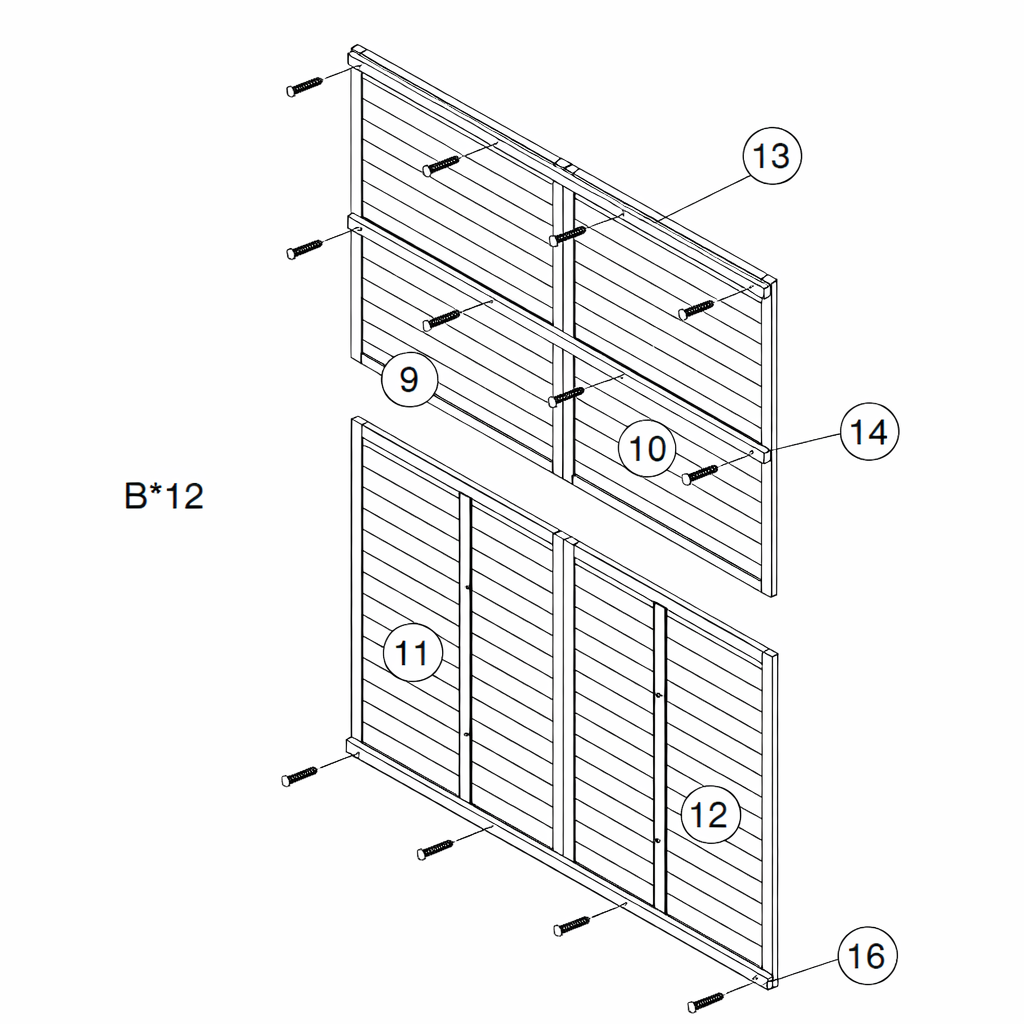

3. Stap 3 - Bevestig de Steunbalken aan het Achterpaneel
- Schroef de steunbalken (Deel 13, 14 en 16) in de achterpanelen (Deel 9, 10, 11 en 12), gebruikmakend van de schroeven (Deel B).
OPMERKING:
- De afgeschuinde rand op Deel 9 en 10 moet naar de lat (Deel 13) gericht zijn.
- Zorg ervoor dat de gaten op Deel 11 en 12 dicht bij het midden gericht zijn.

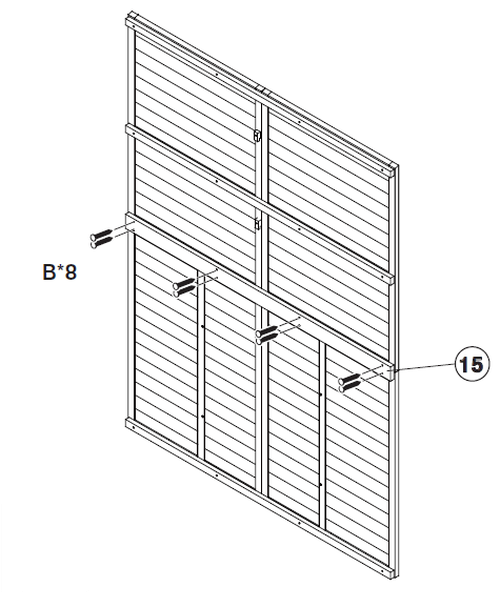

4. Stap 4 - Het Verbinden van de Achterpanelen
- Gebruik de schroeven (Deel B) om de steunbalk (Deel 15) aan de achterpanelen te bevestigen. Dit zal helpen om de achterpanelen stevig te maken.

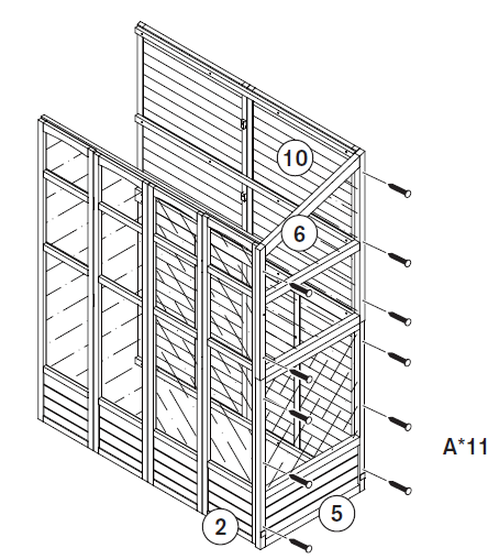

5. Stap 5 - Bevestigen van de Zijpanelen
- Lijn het onderste zijpaneel (Deel 5) uit en schroef het vast aan de achterpanelen (Deel 10) en voorpanelen (Deel 2) met de schroeven (Deel A).
- Lijn het bovenste zijpaneel (Deel 6) uit en schroef het vast aan de achterpanelen (Deel 10) en voorpanelen (Deel 2) met de schroeven (Deel A).

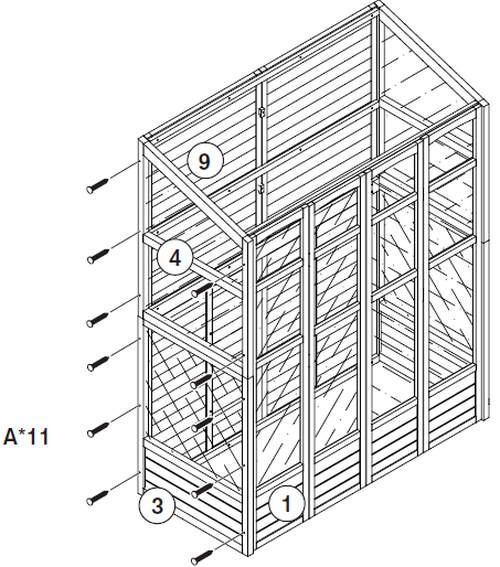

6. Stap 6 - Bevestigen van de Zijpanelen aan de Andere Kant
- Lijn het onderste zijpaneel (Deel 3) uit en schroef het vast aan de achterpanelen (Deel 9) en voorpanelen (Deel 1) met behulp van de schroeven (Deel A).
- Lijn het bovenste zijpaneel (Deel 4) uit en schroef het vast aan de achterpanelen (Deel 9) en voorpanelen (Deel 1) met behulp van de schroeven (Deel A).

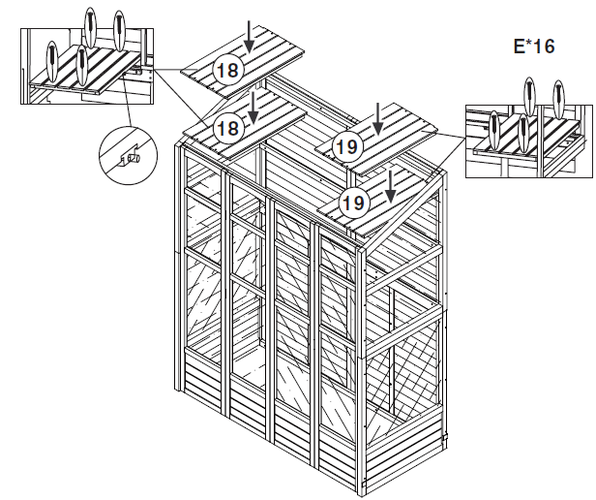

7. Stap 7 - Het installeren van de zijplanken
- Gebruik de schroeven (Deel E) om de planken (Delen 18 en 19) te installeren. De planken moeten in de steunbalken worden geschroefd.

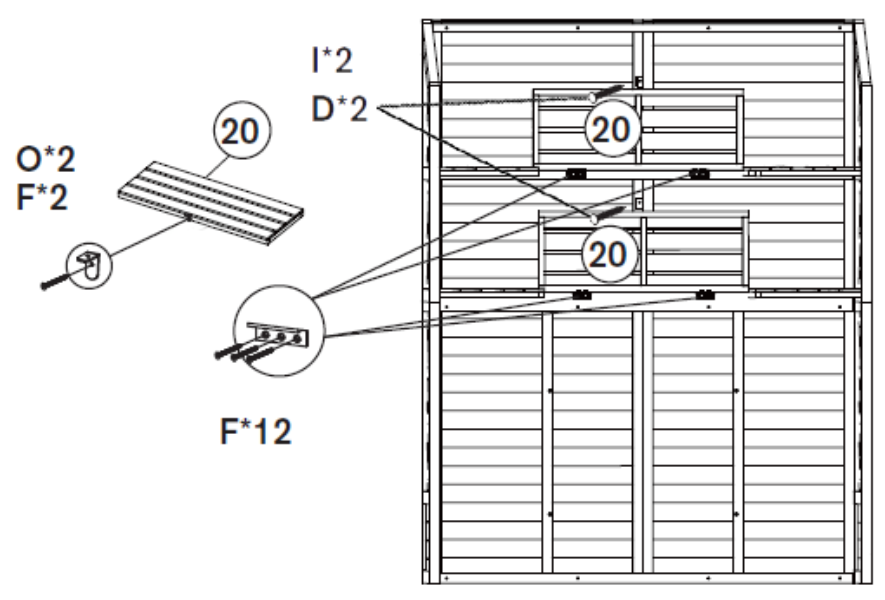

8. Stap 8 - Installeren van de Achterste Plank
- Gebruik de schroeven (Deel F) om de achterste plank (Onderdeel 20) aan het achterpaneel te bevestigen.
- Bevestig de L-beugel (Deel O) aan de voorrand van de achterste plank (Onderdeel 20).
- Lijn de plankgrendel (Deel I) uit met de L-beugel (Deel O).
- Bevestig de plankgrendel (Deel I) aan het achterpaneel met behulp van (Deel D).

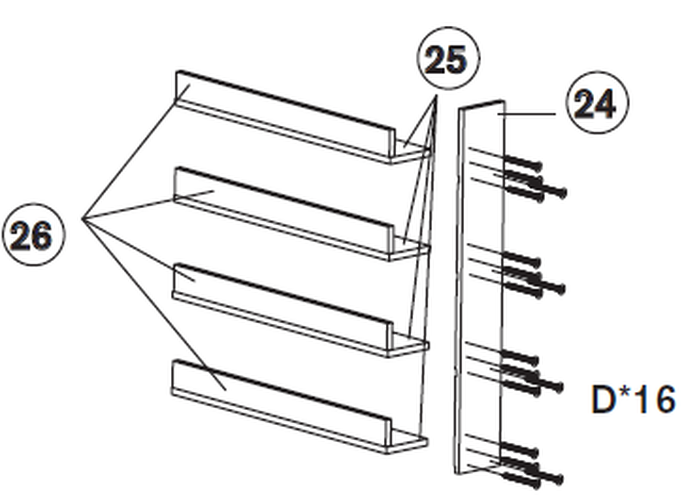

9. Stap 9 - Bouw de Rekkenunit
- Bouw de rekkenunit met behulp van de planken (Deel 25 en 26) en de zijkant (Deel 24). Schroef deze op hun plaats met Deel 16.

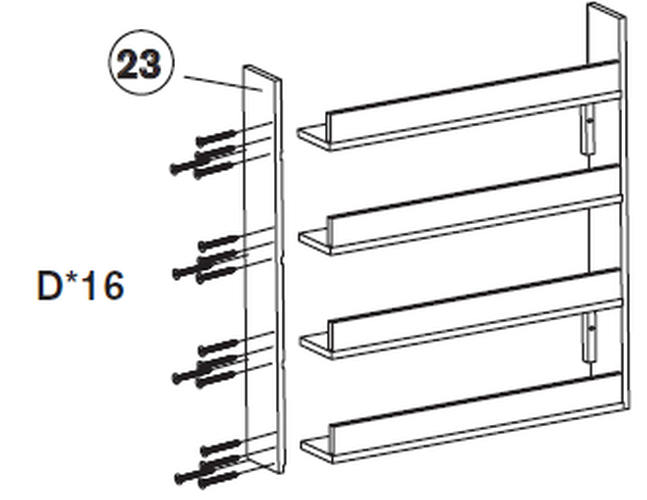

10. Stap 10 - Het bouwen van het Rekkenunit Deel 2
- Gebruik Deel 16 om het zijpaneel (Onderdeel 23) aan de rest van het rekkenunit vast te schroeven.

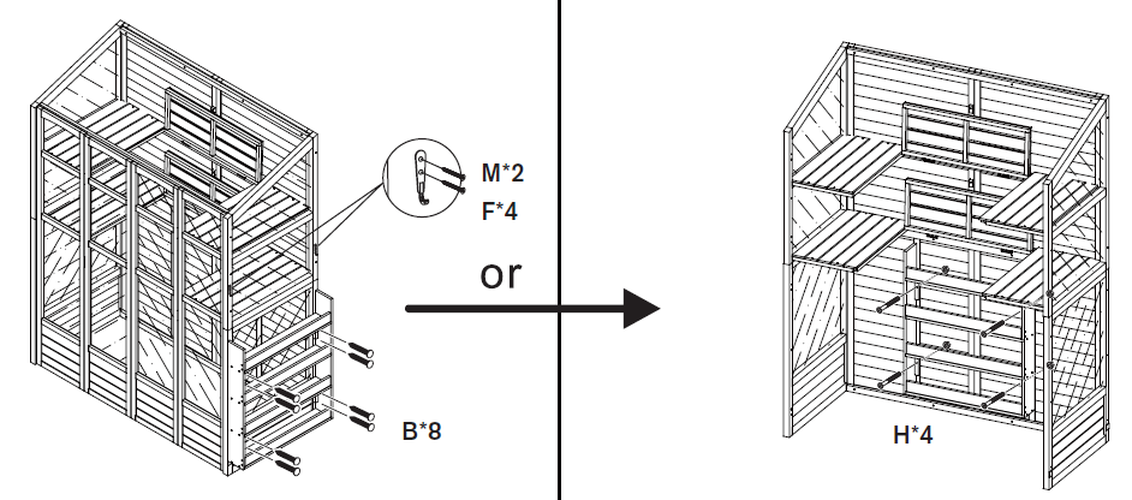

11. Stap 11 - Het Bevestigen van de Rekkenunit
- Om de rekkenunit aan de kas te bevestigen, kunt u de unit intern of extern bevestigen.
- Bevestig de rekkenunit aan het achterpaneel van de kas met behulp van Schroeven (Deel H), waarbij u ze uitlijnt met de voorgeboorde gaten die zijn voorzien.
- Als alternatief, voor de externe optie, bevestigt u de rekkenunit boven het vooraf geïnstalleerde blok met behulp van Schroeven (Deel B). Aangezien er voor deze optie geen voorgeboorde gaten zijn, markeer eerst de positie van de gaten met een centerpons. Boor vervolgens de gaten voor met een fijne boor om te voorkomen dat het hout splijt bij het inschroeven van de schroeven (Deel B).
- Bevestig de haken (Deel M) aan de buitenkant van de kas, op het zijpaneel.

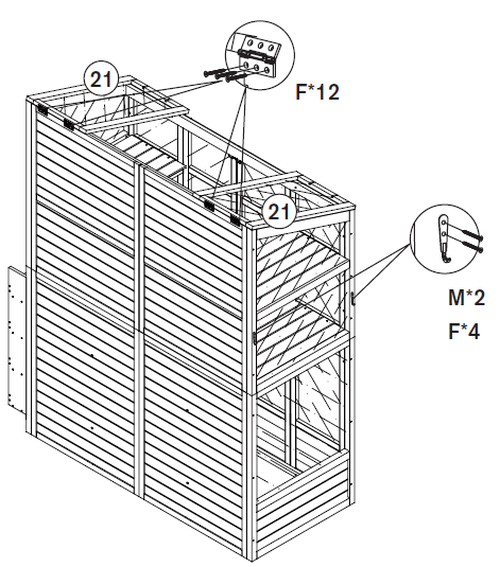

12. Stap 12 - Installeren van de Enkele Dakramen
- Lijn de achterkant van de enkele dakramen (Deel 21) uit met de achterkant van de kas.
- Gebruik de schroeven (Deel F) om het ingebouwde scharnier aan de kas te bevestigen.
- Bevestig, zoals in de vorige stap, de haken (Deel M) aan de buitenkant van de kas, aan de tegenovergestelde kant van de haken die in Stap 11 zijn geïnstalleerd.

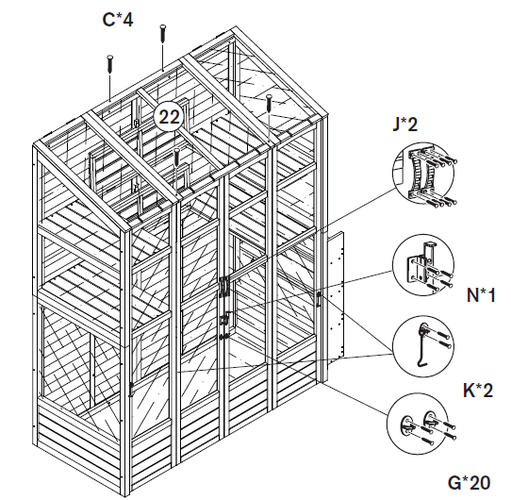

13. Stap 13 - Installeren van de Dubbele Dakramen en Accessoires
- Lijn de achterkant van het dubbel dakraam (Deel 22) uit met de achterkant van de kas.
- Installeer op de positie met behulp van de schroeven (Deel C).
- Installeer de handgrepen (Deel J) met behulp van de schroeven (Deel G).
- Onder de handgrepen, installeer de grendel (Onderdeel N) met behulp van de schroeven (Deel G).
- Onder de grendel, installeer de haak en oog (Deel K).
Opmerking: Beveilig de kas door de constructie stevig aan de grond te verankeren. Gebruik geschikte bevestigingsmiddelen zoals touw en staken voor zachte grond, of bouten voor harde oppervlakken (bijv. beton of bestrating). Plaats de kas altijd op een vlakke, horizontale ondergrond om stabiliteit te garanderen.

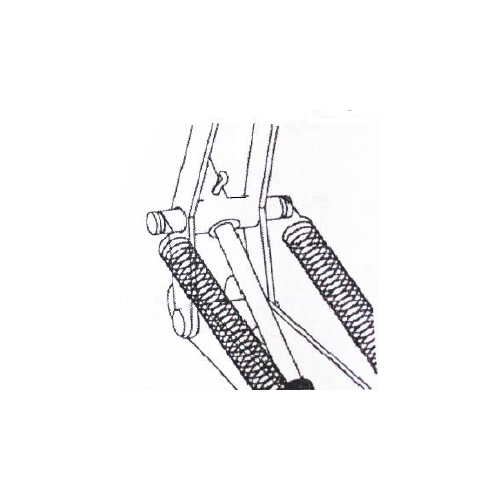

14. Stap 1 - Verbinden van de T-buis en Auto Vent
- Steek de cilindermoer (Onderdeel 10) door de auto vent (Onderdeel 9) van de cilinder (Onderdeel 6), plaats vervolgens de auto vent in de T-buis (Onderdeel 4).
- Zorg ervoor dat het gat van de T-buis en de auto vent op één lijn liggen.
- Let op de richting van de T-buis, steek vervolgens de pin (Onderdeel 8) in het gat. Nu zijn de auto vent en de T-buis verbonden door de pin.

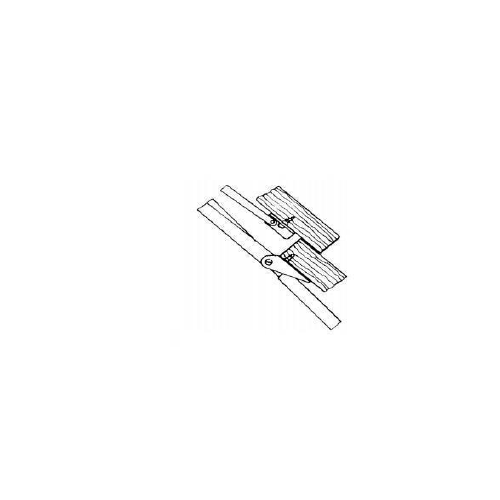

15. Stap 2 - Het installeren van de beugels
- Zorg ervoor dat beide beugels (Deel 1) zo dicht mogelijk bij de rand van het raamkozijn zijn.
- Installeer de beugels met behulp van de bouten (Deel 7) aan het raam en het kasframe.

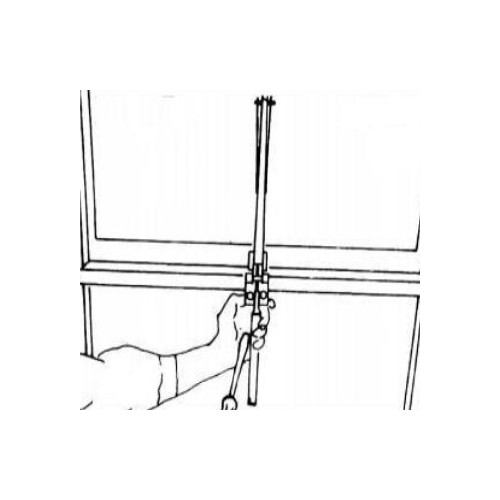

16. Stap 3 - Het draaien van de cilinder
- Open het raam geleidelijk en draai de cilinder in de cilindermoer totdat de schroef uitsteekt.
17. Het aanpassen van de Auto Vent
- Door aan de cilinder te draaien, kan uw automatische ventilatie beginnen te openen bij verschillende temperaturen.
- Door met de klok mee te draaien, kan het hoger worden en eerder openen.
- Door tegen de klok in te draaien, kan het lager worden en later openen.
- Eén volledige draai komt overeen met ongeveer 0,5°C.
OPMERKING:
- Automatische ventilatie van de kas kan niet worden gebruikt bij temperaturen boven 60°C.
- Wanneer u dit artikel in de zomer ontvangt, moet u de zwarte staaf minstens 5 minuten in de koelkast leggen, zodat de cilinderstang volledig intrekt voordat u dit product monteert.
18. Informatie over automatische ventilatie
Hoe de automatische ventilatie werkt:
De automatische raamopener gebruikt een temperatuurgevoelige cilinder om het raam van uw kas te openen en te sluiten zonder elektriciteit.
In de cilinder bevindt zich een speciaal materiaal (meestal was of olie) dat uitzet wanneer het warm wordt en krimpt wanneer het afkoelt.
Wat er gebeurt als de temperatuur verandert:
- Wanneer de temperatuur stijgt:
* Het materiaal in de cilinder zet uit
* Dit duwt de zuigerstang naar buiten
* De stang beweegt de armen die aan het raam zijn verbonden
* Het raam opent geleidelijk, waardoor warmte kan ontsnappen
- Wanneer de temperatuur daalt:
* Het materiaal in de cilinder krimpt
* De zuigerstang trekt zich terug
* De armen trekken het raam dicht
* Het raam sluit automatisch, waardoor de warmte binnen blijft
Hoe het mechanisme het raam beweegt:
- De cilinder en zuigerstang zorgen voor de duwkracht
- De armen (raamarm en frame arm) brengen deze beweging over naar het raam
- De beugels en klemmen houden de unit tussen het raam en het kasframe vast
- Terwijl de stang zich uitstrekt en terugtrekt, werken de armen als een hefboom om de ventilatie te openen en te sluiten.
Temperatuurregeling:
- U kunt aanpassen wanneer het raam begint te openen door de cilinder te draaien:
* Met de klok mee → opent bij een hogere temperatuur (later)
* Tegen de klok in → opent bij een lagere temperatuur (eerder)
- Elke volledige draai verandert het openingspunt met ongeveer 0,5°C (1°F)
Belangrijke punten voor gebruikers:
- Het systeem is volledig automatisch en vereist geen stroom
- Het opent geleidelijk naarmate de kas opwarmt
- Het sluit automatisch wanneer het afkoelt
- Ontworpen voor ventilaties tot 15 kg en opent tot 45 cm
19. Onderhoud
- Inspecteer jaarlijks alle houten onderdelen op tekenen van slijtage, splintering of weersschade en behandel ze indien nodig opnieuw met een geschikt houtbeschermingsmiddel.
- Controleer routinematig het dak op tekenen van spanning, kromtrekken of beweging, vooral na sneeuwval of harde wind.
- Voer volledige seizoensinspecties uit van de structuur, afdichtingen, panelen, dak en basisbevestigingen om stabiliteit en veiligheid te waarborgen.
- Verwijder snel sneeuw, gevallen takken en ander vuil van het dak om structurele overbelasting of falen te voorkomen.
- Inspecteer voor elk gebruik alle scharnieren, grendels en hardware op tekenen van scherpe randen of schade.
20. Probleemoplossing
Lees de onderstaande handleiding als u problemen of defecten met uw apparaat ondervindt. De informatie behandelt en lost de meeste veelgestelde vragen op.
V: Er ontbreken onderdelen in mijn bestelling. A: Als er onderdelen lijken te ontbreken in uw pakket, neem dan binnen 7 dagen na ontvangst contact op met ons Klantenserviceteam via de gegevens op de pagina Contacteer ons.
Voor alle andere problemen kunt u contact opnemen met onze Klantenservice via de gegevens op de Contactpagina.
