8-sits rottingmöbelset med eldstad

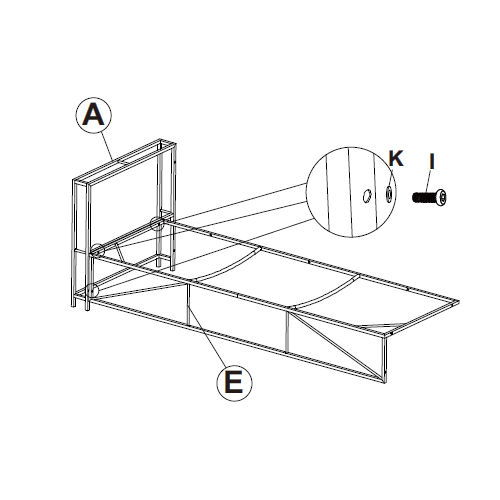

1- Placera Soffdel E (Soffaförlängningsram) bredvid den monterade soffsektionen så att fästhålen stämmer överens.

2- Rikta in Soffdel A (Sid-/Bakram) med Soffdel E, och säkerställ att ramarna sitter jämnt och i nivå.

3- Sätt in Bult K genom de inriktade hålen från utsidan.

4- Säkra varje fästpunkt med Skruv I, dra åt endast för hand.

5- Kontrollera att förlängningsramen är rak och ordentligt stödd.

⚠️ Viktigt: Dra inte åt bultarna helt i detta skede. Slutlig åtdragning ska göras när alla soffsektioner är fullt monterade och inriktade.

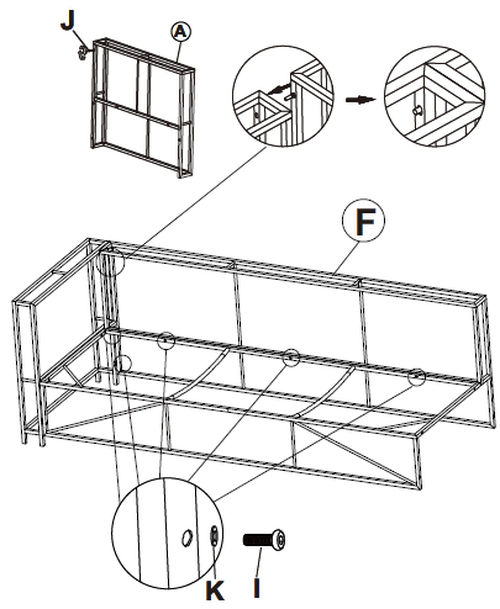

1- Ta Borddel F (Lång bakre ram panel) och placera den längs bakre delen av soffsektionen.

2-Justera fästhålen på Borddel F med hålen på sidramen (Soffdel A) och soffans förlängningsram.

3-Sätt in Bult K genom varje justerat hål från utsidan.

4-Säkra med Skruv I, dra åt endast för hand.

Upprepa tills alla fästpunkter längs bakramen är anslutna.

⚠️ Viktigt: Dra inte åt bultarna helt ännu. När alla soffsektioner är monterade och justerade, dra åt alla bultar ordentligt.

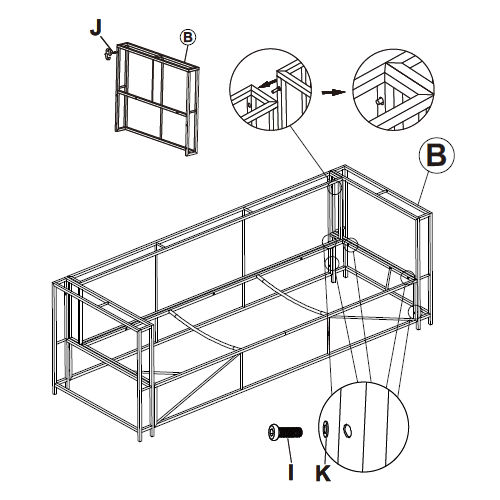

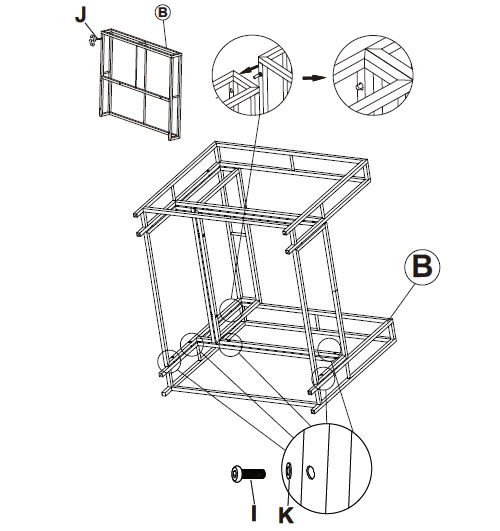

1- Placera Soffdel B (Ändramspanel) vid den öppna änden av soffsektionen.

2- Rikta in fästhålen på Soffdel B med hålen på sofframen och bakramen.

3- Sätt in Bult K genom de inriktade hålen från utsidan.

4- Säkra varje fästpunkt med Skruv I, dra åt endast för hand.

5- Se till att ändramen sitter fyrkantigt och i nivå med resten av soffan.

⚠️ Viktigt: Dra inte åt bultarna helt ännu. Slutlig åtdragning ska göras när hela soffmonteringen är klar och justerad.

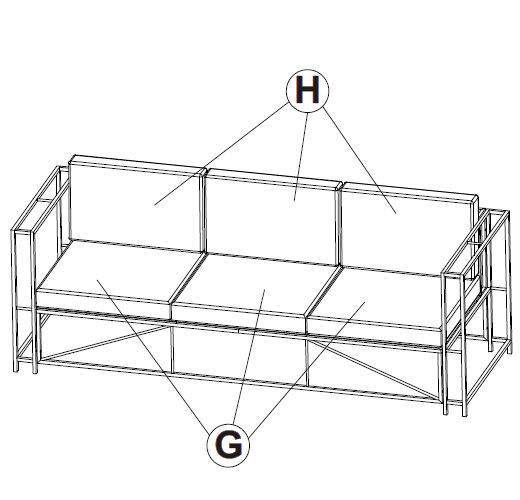

1- Placera Soffdel G (Sittdynor/Baspaneler) jämnt över sofframen, se till att varje dyna ligger plant och är fullt stödd.

2- Placera Soffdel H (Ryggkuddar) längs den bakre ramen, justera dem upprätt och jämnt fördelade.

3- Justera alla kuddar så att de är centrerade och i nivå för ett snyggt utseende.

✅ Sista steget: När alla kuddar är på plats och soffan är korrekt justerad, dra åt alla bultar och skruvar helt. Kontrollera att soffan är stabil innan användning.

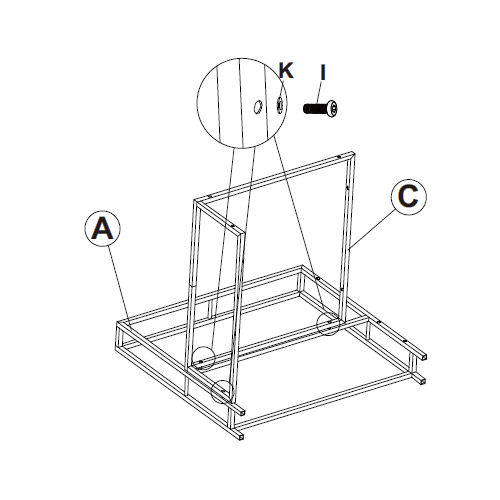

1- Placera Del A (Basram) på en plan, stabil yta med den öppna sidan uppåt.

2-Positionera Del C (Uprätta sidopaneler) på basramen, justera de förborrade hålen längst ner på varje upprätt med hålen på basen.

3-Sätt in Bult K genom de justerade hålen från utsidan.

4- Fäst varje bult med Skruv I, dra åt lätt för hand.

5-Upprepa för alla upprätta ramar, se till att allt är korrekt justerat.

⚠️ Viktigt: Dra inte åt bultarna helt i detta skede. Lämna dem något lösa för att möjliggöra justering i nästa monteringssteg.

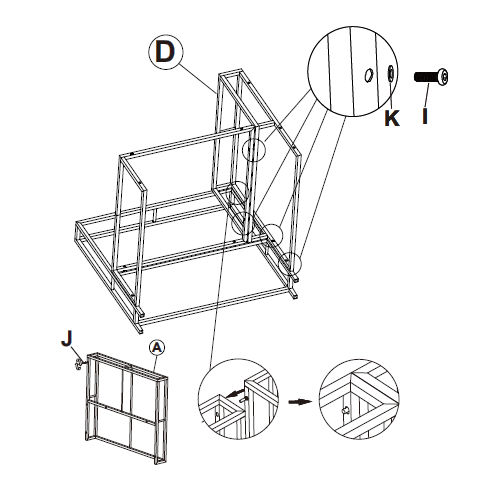

1- Ta Soffdel D (Ryggpanel för soffa) och placera den på baksidan av soffbasen, så att den är i linje med de upprätta ramarna som redan är monterade.

2- Se till att de förborrade hålen på bakramen stämmer överens med hålen på de upprätta sidostyckena (Soffdel A).

3- Sätt in Bult K genom de justerade hålen från utsidan.

4- Fäst varje bult med Skruv I, dra åt för hand.

5- Upprepa på alla fästpunkter tills bakramen är helt fastsatt.

⚠️ Viktigt: Dra inte åt bultarna helt ännu. Lämna dem något lösa för att möjliggöra justering under de nästa monteringsstegen.

1- Ta Soffdel B (Sidopanel) och placera den vid framsidan av soffbasen.

2- Rikta in fästhålen på Soffdel B med hålen på sid- och basramarna.

3- Sätt in Bult K genom varje inriktat hål från utsidan.

4- Fäst med Skruv I, dra åt endast för hand.

5- Upprepa för alla fästpunkter tills sidopanelen sitter korrekt på plats.

⚠️ Viktigt: Dra inte åt några bultar helt i detta skede. Slutlig åtdragning kommer att göras när alla sektioner är monterade och justerade.

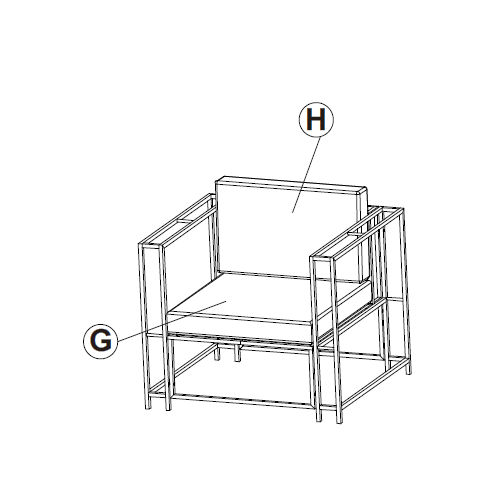

1- Placera Soffdel G (Sittdyna/Baspanel) på den monterade ramen, och se till att den sitter plant och jämnt inom ramen.

2- Positionera Soffdel H (Ryggkudde/Ryggstödspanel) mot den bakre ramen, och justera den säkert med ryggstödet.

3- Justera båda kuddarna så att de är centrerade och ordentligt stödda av ramen.

✅ Slutlig kontroll: När alla tidigare steg är slutförda och enheten är korrekt justerad, dra åt alla bultar och skruvar helt. Se till att stolen är stabil innan användning.

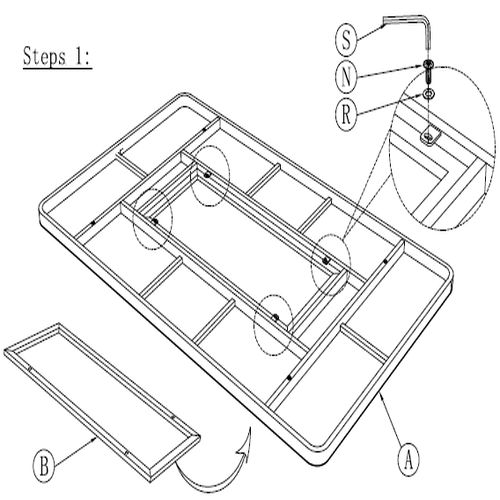

1. Lägg Borddel A plant på golvet med undersidan uppåt.
2. Placera Borddel B så att den är i linje med den centrala ramen på Borddel A.
3. Använd hårdvarudelarna Bricka, M615 och Insexnyckel för att fästa Borddel B.
4. Sätt in Bricka genom de förborrade hålen i Borddel B.
5. Lägg till M615 och skruva sedan in Insexnyckel med den medföljande insexnyckeln.
6. Dra åt alla anslutningar ordentligt men undvik att dra åt för mycket för att förhindra skador.

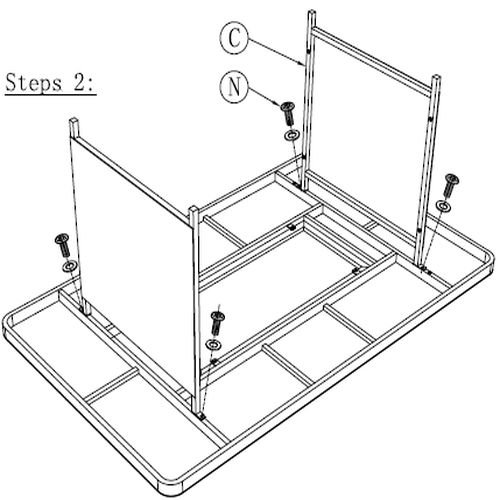

1. Ta delarna C och placera dem upprätt på ramen som monterades i steg 1.
2. Rikta in de nedre ändarna av del C med de förborrade hålen i basramen (del A).
3. Sätt in bultarna genom hålen i del C och in i basen.
4. Placera en del N på varje bult innan du drar åt.
5. Fäst alla bultar ordentligt med lämpligt verktyg, men dra inte åt för hårt.

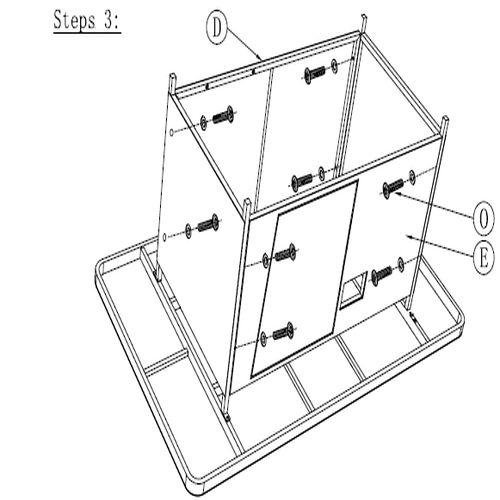

1. Placera delar D vertikalt mellan de upprätta stöden som monterades i steg 2.
2. Placera del E så att den passar tätt mellan de två sidopanelerna.
3. Rikta in alla paneler med de förborrade hålen på sidostommarna.
4. Fäst varje panel med hjälp av delar O, genom att sätta in dem genom ramen och in i panelerna.
5. Se till att alla skruvar är jämnt och säkert åtdragna med lämpligt verktyg, men dra inte åt för mycket för att undvika att skada panelerna.

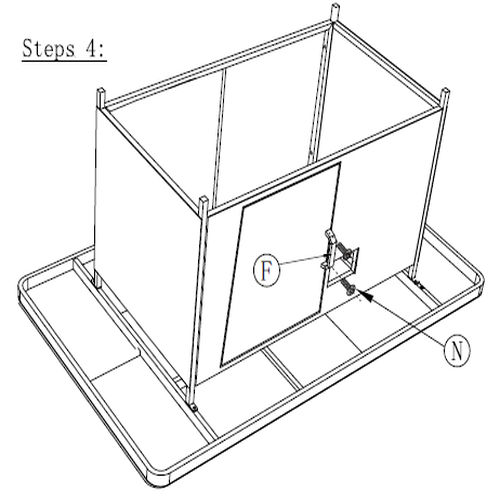

1. Ta del F och rikta in den med öppningen på del E från steg 3.
2. Fäst gångjärnen på del F till ramen med hjälp av del N.
3. Se till att dörren öppnas och stängs smidigt och är ordentligt fastsatt.
4. Dra åt alla skruvar noggrant, se till att dörren är i nivå och inte överdras för att förhindra skador på gångjärnen.

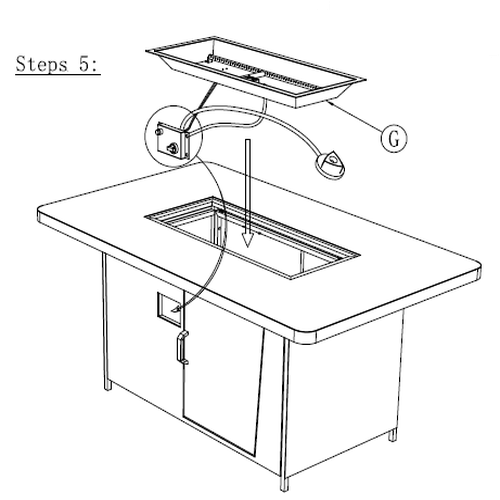

1. Sänk försiktigt Borddel G i den centrala öppningen på bordsskivan, och se till att den är i nivå och ordentligt placerad i stödramen.
2. Rikta in den förmonterade gasslangen och tändtrådarna från eldstadslådan med de interna anslutningspunkterna inuti bordshuset.
3. Underifrån, led gasslangen genom den avsedda åtkomstpunkten och säkra den med de medföljande fästena.
4. Använd Borddel N, fäst gasreglageboxen och tändkomponenterna ordentligt på ramen, enligt det detaljerade infällda diagrammet.
5. Se till att alla anslutningar för gasslangen är täta och förseglade, och att elektriska ledningar är korrekt anslutna till tändbrytaren.
6. Se tillverkarens instruktioner för säker anslutning av gasregulatorn (visas ej) till bränslekällan (t.ex. propantank).
7. Bekräfta att gasslangen inte är böjd, klämd eller i kontakt med några heta eller rörliga delar.

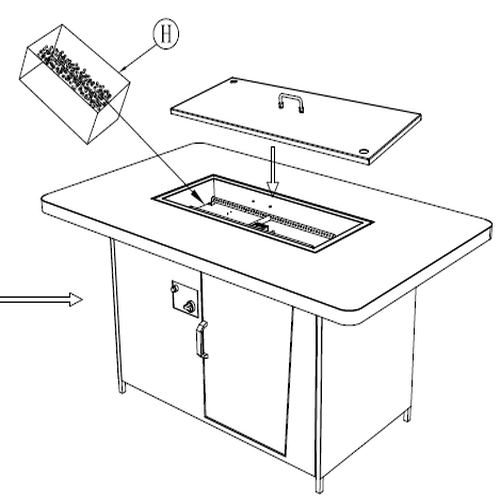

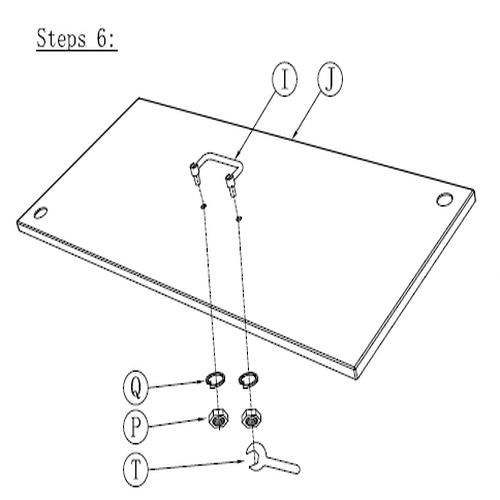

1. Fäst Borddel I på Borddel J med hjälp av Borddel Q, P och T.

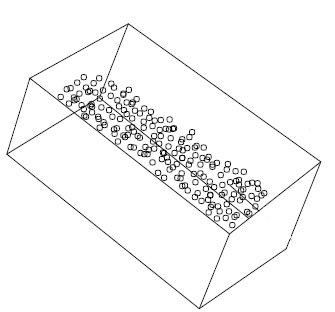

2. Häll Borddel H i brännarlådan.
3. Placera Borddel J över öppningen på bordet.

Notera: Se till att locket sitter plant och att eldstadsglaset inte blockerar brännarportarna.

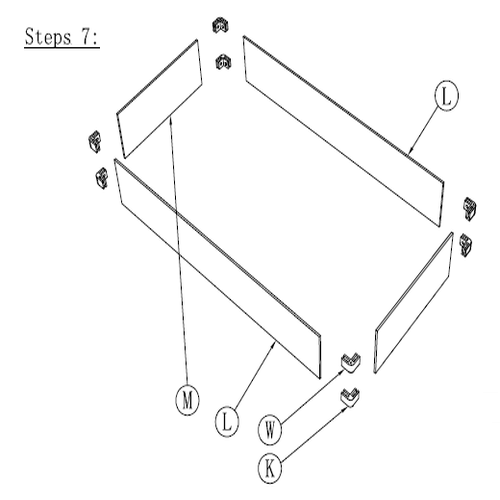

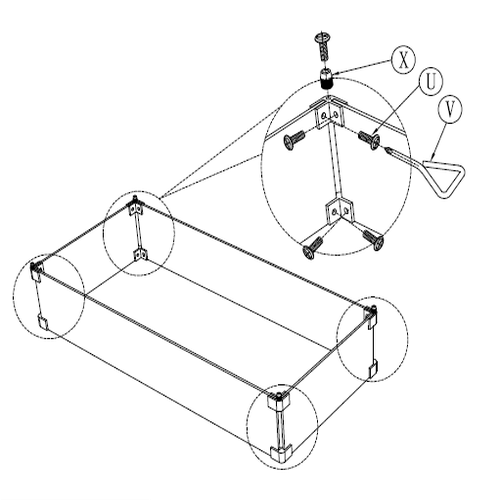

1. Anslut delarna L och M med hjälp av delarna K och W.
2. Säkra varje hörn med del X.
3. Dra åt alla fästen med hjälp av delarna U och V.

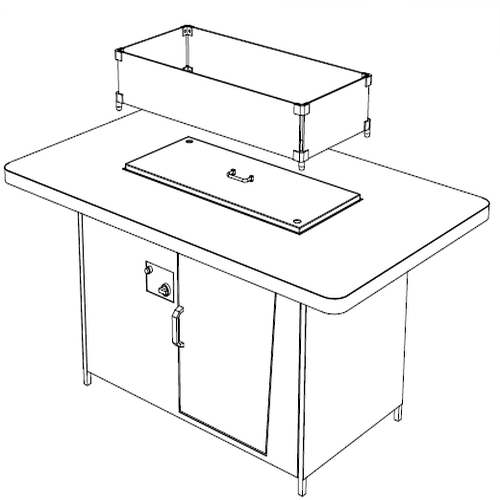

4. Placera försiktigt de monterade glasskivorna på toppen av eldstadsbordet, runt brännaröppningen.

Obs: Hantera glasskivorna varsamt och se till att vindskyddet sitter jämnt och säkert.
