Traditionella TRV Radiatorventiler

Denna guide ger steg-för-steg-instruktioner för att montera, använda och underhålla dina Traditionella TRV Radiatorventiler.

Produktinformation

Traditionella TRV Radiatortermostater

Våra traditionella termostatiska radiatortermostater (TRV) kombinerar klassisk design med modern funktionalitet och erbjuder exakt kontroll över ditt värmesystem. Tillverkade av material av hög kvalitet med en hållbar finish, säkerställer dessa ventiler pålitlig prestanda och tidlös stil som kompletterar både äldre och moderna interiörer. Se till att installationen utförs av en kvalificerad yrkesman för att garantera säker drift och optimal effektivitet.

SKU: 40927,40928,40929,40930,40931
Materials: Mässing med pulverlackering
Weight: 0,80 kg (40927 - 40931), 0,45 kg (213149)

Stil	Vinklad
Kontrollstil	Vred
Typ	Termostatisk
Temperaturområde	6-28 grader
Maximalt bartryck	10 bar
Maximal flödestemperatur	100 grader
Nominellt flöde	2,8 L/m
Anslutning	½” x 15 mm

GPSR Information

Storbritannien

Tillverkare:

Monster Group UK Limited, Monster House

19-23 Alan Farnaby Way,

Industrial Estate Sheriff Hutton,

York

YO60 6PG

Ansvarig Person:

Rana Harvey, Monster Group UK Limited,

Monster House

19-23 Alan Farnaby Way,

Industrial Estate Sheriff Hutton,

York

YO60 6PG,

England,

+441347878880

Tillverkare:

Monster Group BV,

Van Heemskerckweg 28A & B,

Venlo 5928LL

Nederländerna

+441347878880

Ansvarig Person:

Rana Harvey,

Monster Group BV,

Van Heemskerckweg 28A & B,

Venlo 5928LL,

Nederländerna,

+44134787888

Säkerhetsråd

Se till att du har läst och fullt ut förstått bruksanvisningen och säkerhetsråden innan du använder denna produkt.

Endast kvalificerade personer bör installera denna produkt. Felaktig installation kan leda till funktionsfel, vattenskador eller personskador.
Se till att värmesystemet är helt isolerat, tömt och tryckavlastat innan installation, inspektion, justering eller borttagning av ventilen.
Låt systemet och ventilen svalna helt innan hantering för att förhindra brännskador eller skador.
Bekräfta ventilens kompatibilitet med radiatorns typ och värmesystemets specifikationer innan installation. Försök inte anpassa eller tvångsmontera inkompatibla komponenter.
Kontrollera att rätt gängtyp och storlek används. Anslut inte omatchade gängor eftersom detta kan orsaka fel eller läckage.
Handdra anslutningarna initialt, säkra sedan med lämpliga verktyg. Dra inte åt för hårt, eftersom överdriven kraft kan skada gängor, tätningar eller ventilkroppen.
Se till att alla anslutningar är korrekt inriktade, tätade och åtdragna för att förhindra läckage och potentiella vattenskador.
Ta inte bort eller lossa ventilen medan systemet är under tryck, eftersom detta kan resultera i plötslig vattenutsläpp och allvarliga skador.
Utsätt inte ventilen för stötar, fall eller mekaniska chocker, eftersom detta kan orsaka sprickor eller strukturellt fel.
Använd ventilen endast inom de angivna temperatur- och tryckgränserna. Att överskrida dessa gränser kan leda till fel eller farliga förhållanden.
Var medveten om att ventilkroppen kan bli varm under drift. Undvik direktkontakt för att förhindra brännskador, särskilt för barn.
Håll barn borta från ventilen och låt dem inte leka med eller justera den. Övervaka barn i områden där ventilen är installerad.
Håll alla löstagbara komponenter, inklusive lock, ordentligt monterade och utom räckhåll för barn för att förhindra kvävningsrisker.
När du justerar ventilen, använd det medföljande greppet och vrid försiktigt. Använd inte överdriven kraft för att undvika belastningsskador eller produktskador.
Undvik frekventa eller kraftiga justeringscykler, eftersom detta kan påskynda slitage och minska produktens livslängd.
Följ alla användarinstruktioner noggrant. Manipulera inte fabriksinställningarna.
Se till att ventilen inte blockeras av möbler, gardiner eller överdrag, eftersom detta kan försämra temperaturavkänningen och prestandan.
Var medveten om att långvarig användning och tryckutmattning kan försvaga produkten över tid. Byt ut ventilen vid rekommenderade serviceintervall eller om slitage är uppenbart.
Undvik långvarig hudkontakt med metallytor om du är känslig för nickel eller pläterade material, och tvätta händerna efter hantering.
Se till att radiatorn och tillhörande rörledningar är ordentligt fastsatta och stabila för att förhindra påfrestningar på ventilanslutningarna.
Kassera alla förpackningsmaterial på ett säkert sätt, håll dem borta från barn för att undvika kvävnings- eller skaderisker.
Byt ut produkten omedelbart om några fel, skador eller oregelbunden prestanda observeras, och använd endast av tillverkaren godkända reservdelar.

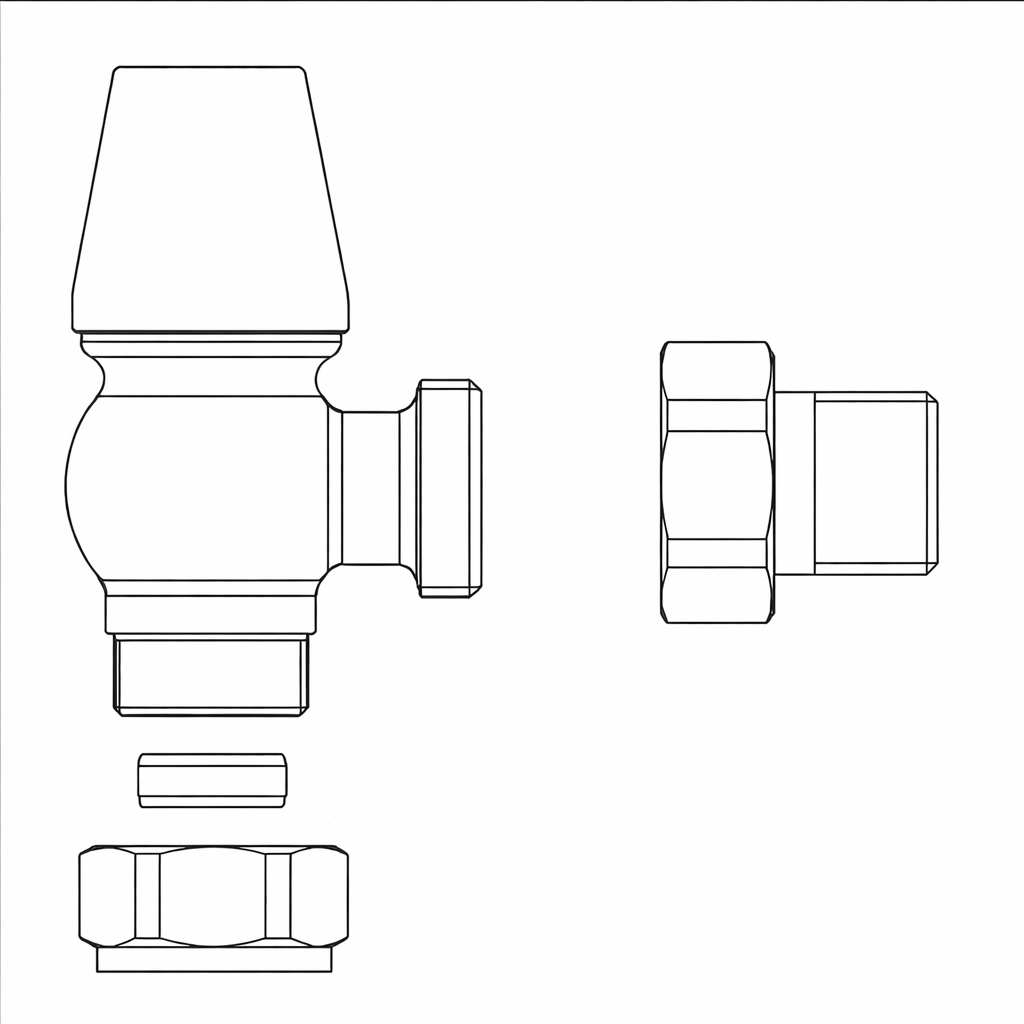

Parts

Termostatisk huvud

BSP-ventilstjärt

15 mm kompression

Mutter

Låssköldventil

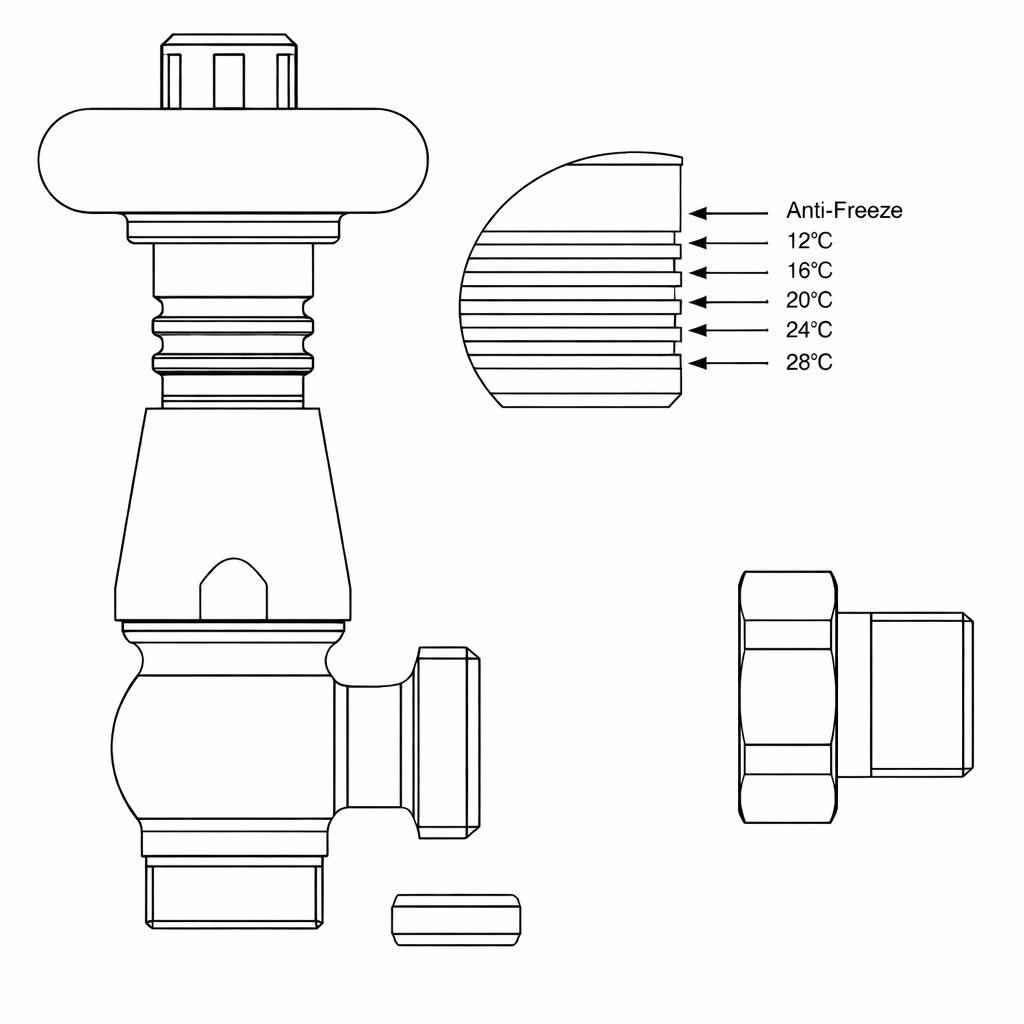

1. Steg 1 - Montering av det termostatiska huvudet

Anslut det termostatiska huvudet till flödes (inlopps)sidan av radiatorn.
Vrid handtaget för att visa kalibreringsmarkeringarna som anger temperaturen vid vilken radiatorn stängs av.
När handtaget är helt vridet medurs kommer ventilen att vara helt avstängd.
Skruva in BSP-ventilstjärten i radiatorn med hjälp av ett lämpligt tätningsmedel eller tejp.
När du monterar 15 mm kompression på kopparröret, dra åt muttern på oliven för att bilda tätningen.

Observera:

Dra inte åt handtaget eller ventilstjärten för hårt.
Täck inte ventilen och håll den fri från damm.

2. Steg 2 - Montering av låssköldventilen

Anslut låssköldventilen till utloppssidan (retur) av radiatorn, detta kommer att reglera flödet i radiatorn.
Använd en nyckel för att justera flödet.
Balansera radiatorn för att säkerställa en jämn temperatur överallt.
Skruva BSP-ventilstjärten i radiatorn med hjälp av ett lämpligt tätningsmedel eller tejp.
För att montera 15 mm kompression på kopparröret, dra åt muttern på oliven för att bilda tätningen.

Observera:

Dra inte åt ventiler och skruvar för hårt.

1. Underhåll

Inspektera regelbundet för tecken på korrosion, synliga sprickor, deformation eller skador både internt och externt. Håll ventilen ren och torr för att minimera försämring.
Kontrollera regelbundet för vattenläckor vid alla fogar och anslutningar. Om en läcka upptäcks, isolera systemet och kontakta omedelbart en kvalificerad tekniker.
Använd inte rengöringsmedel, slipmedel eller frätande kemikalier på ventilens yta. Använd en mjuk, fuktig trasa för rengöring.
Förvara produkten i en torr, ren, temperaturkontrollerad miljö före installation och skydda den från fysisk skada och kontaminering.
Inspektera ventilkroppen. Byt ut omedelbart om några defekter identifieras.

2. Felsökning

Läs igenom guiden nedan om du har några problem eller fel med din enhet. Informationen täcker och löser de flesta vanliga frågor.

F: Det saknas delar i min beställning. S: Om det verkar saknas någon del i ditt paket, kontakta vår kundsupport via uppgifterna på sidan Kontakta oss inom 7 dagar efter mottagandet.

För alla andra problem, vänligen kontakta vår kundsupportavdelning via uppgifterna på kontaktsidan.
