Tungt Handdriven Vridare

Instruktioner för montering, installation och användning av den tunga handdrivna vridaren. Innehåller säkerhetsråd, driftsriktlinjer och underhållstips.

Produktinformation

Tungt Handdriven Vridare

Denna robusta manuella handvridare avlägsnar snabbt och effektivt vätskor från trasor, dukar och pads—ingen ström behövs. Byggd med kemikaliebeständiga NBR-rullar och en robust stålram, är den perfekt för industriellt, jordbruk, marint och nödrengöringsbruk. Det förlängda handtaget gör användningen enkel och säker, medan avrinningstråget håller din arbetsyta ren.

Weight: 5,5 kg
Materials: Kolstål, Rostfritt Stål, Aluminium, Trä, Pulverlackering
SKU: 215670

Specifikationer:
Mått (inklusive handtag)	68 (L) x 15,5 (B) x 44 (H) cm
Mått (exklusive handtag)	45 (L) x 15,5 (B) x 44 (H) cm
Handtagsmått:	10 cm
Minsta och största kläminställningar:	0,1~20 mm

Denna vridare är utrustad med NBR (nitrilgummi) rullar, som är resistenta mot vatten och de flesta petroleum-baserade vätskor, inklusive:

Petroleum-baserade oljor

Smörjoljor

Vätskor kontaminerade med fett

Vanliga lätta bränslen (såsom diesel och fotogen)

Använd inte denna vridare med:

Lösningsmedel, alkoholer eller aromatiska kolväten

Syror eller frätande kemikalier

Bensin eller andra mycket flyktiga bränslen om inte alla tillämpliga säkerhetsföreskrifter för brandfarliga vätskor följs

> Notera: NBR-material är inte resistenta mot starka lösningsmedel eller kemikalier. Användning av inkompatibla vätskor kan skada rullarna eller skapa säkerhetsrisker.

Säker arbetsmetod

Läs igenom säker arbetsmetod för att säkerställa att skador eller skador på enheten förhindras.

• Se till att du har läst och fullt ut förstått bruksanvisningen och säkerhetsråden innan du använder denna produkt.

• Placera inte händer, fingrar eller någon kroppsdel mellan rullarna under drift; allvarliga skador kan uppstå.

• Använd alltid vridaren med det medföljande handtaget; försök inte att vrida rullarna manuellt.

• Håll händer och lösa kläder borta från alla rörliga delar, särskilt nära handtagsmekanismen och rullarna.

• Låt inte barn eller otränade personer använda denna produkt.

• Se till att vridaren är ordentligt fastsatt på ett stabilt, plant bord eller arbetsbänk med den medföljande fästmekanismen före varje användning.

• Vrid handtaget långsamt och jämnt för att undvika plötsliga ryck som kan leda till skador eller produktinstabilitet.

• Ta regelbundna pauser under längre användning för att förhindra överansträngning eller repetitiva belastningsskador.

• Sätt endast in föremål som lätt passar in i rullgapet för att undvika fastkörning eller överdriven kraft.

• Tvinga inte föremål genom rullarna; detta kan orsaka mekaniskt fel eller personskada.

• Använd skyddshandskar när du använder produkten ofta eller hanterar våta/oljiga föremål för att förhindra skavsår.

• Placera vridaren ovanför en lämplig behållare, bricka eller dräneringsområde för att fånga upp alla utkastade vätskor under användning.

• Rengör omedelbart upp spillt vatten eller olja runt arbetsområdet för att minska risken för halka.

• Använd halkskyddsmattor under enheten om den används i miljöer där spill är sannolika.

• Använd produkten endast med vatten eller godkända oljor; försök inte att vrida ut lösningsmedel eller andra kemiska vätskor.

• Inspektera regelbundet rullarna för tecken på slitage, sprickor eller materialnedbrytning; byt ut slitna rullar omedelbart.

• Använd aldrig eller vrid handtaget medan du rengör eller underhåller produkten.

• Säkra handtaget i en stillastående position när produkten inte används för att förhindra oavsiktlig rotation.

• Förvara vridaren på en torr, stabil plats för att förhindra rost, korrosion eller oavsiktlig tippning.

• Se till att ytan under produkten är jämn och stabil före varje användning.

• Försök inte att demontera eller modifiera någon del av produkten om det inte anges i den officiella manualen.

• Följ alla underhålls- och rengöringsriktlinjer som ingår i bruksanvisningen.

• Använd endast reservdelar som är godkända av tillverkaren för att upprätthålla säkerhets- och prestandastandarder.

• Kassera slitna eller skadade komponenter i enlighet med lokala föreskrifter och säkerhetsprotokoll.

Parts

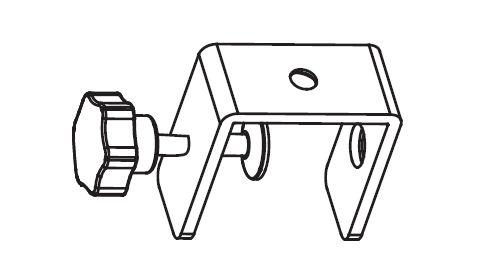

Klämma

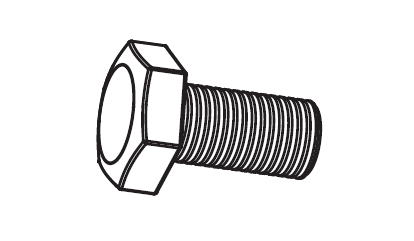

Skruv

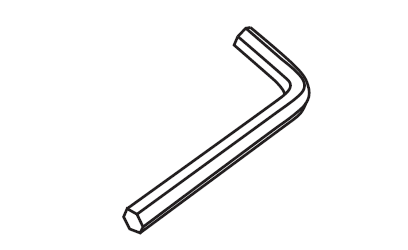

Insexnyckel

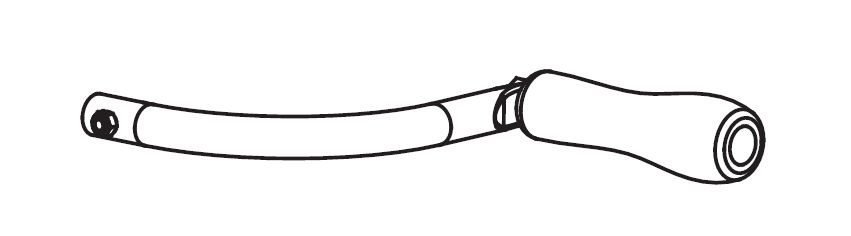

Vevarm (Crank Handle)

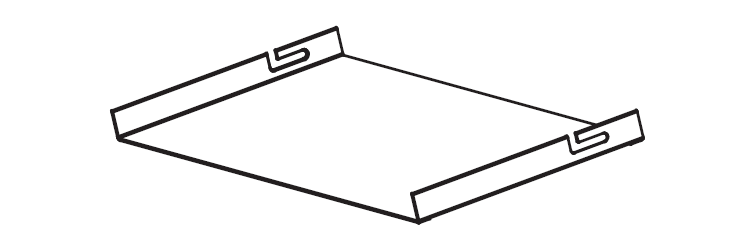

Dräneringsplatta

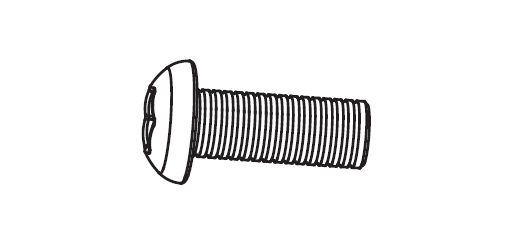

Korsrundskruv med huvudformad skalle

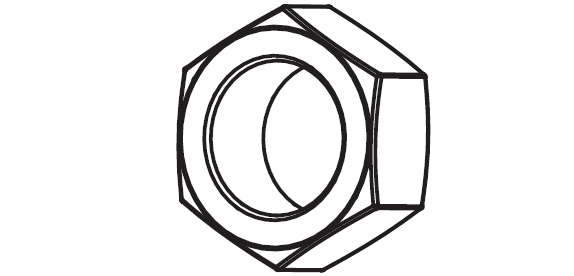

Mutter

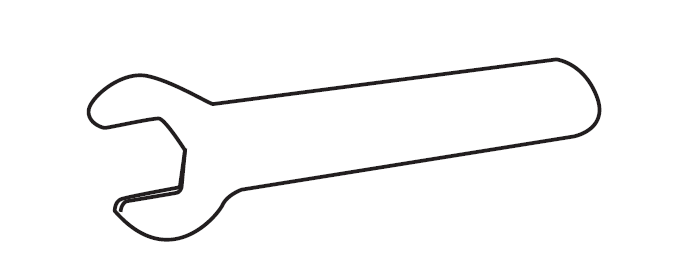

Skiftnyckel

1.

1. Sätt in vevarmen i vridaren.
2. Använd insexnyckeln för att dra åt den ordentligt.

2.

För att öka trycket (göra det hårdare): vrid toppskruven medurs.
För att minska trycket (göra det lösare): vrid toppskruven moturs.

3.

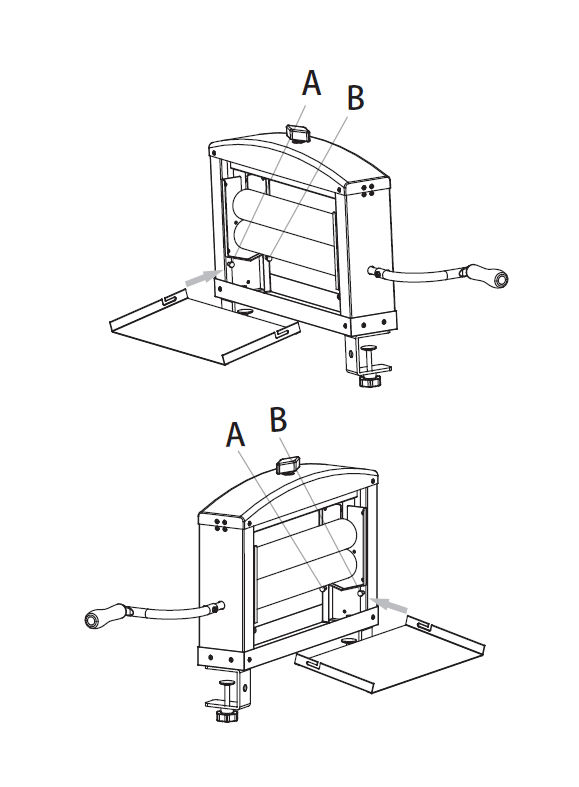

Dräneringsplattan ska fästas på ena sidan av vridaren.

Den har två L-formade spår som glider in i fasta skruvar under rullarna.
Välj din installationsriktning:

Om du installerar från A → B:\

Sätt in B-sidans fasta skruvar helt i de L-formade spåren, och skjut sedan dräneringsplattan mot A för att låsa den på plats.

Om du installerar från B → A:\

Sätt in A-sidans fasta skruvar helt i de L-formade spåren, och skjut sedan dräneringsplattan mot B för att låsa den på plats.

4.

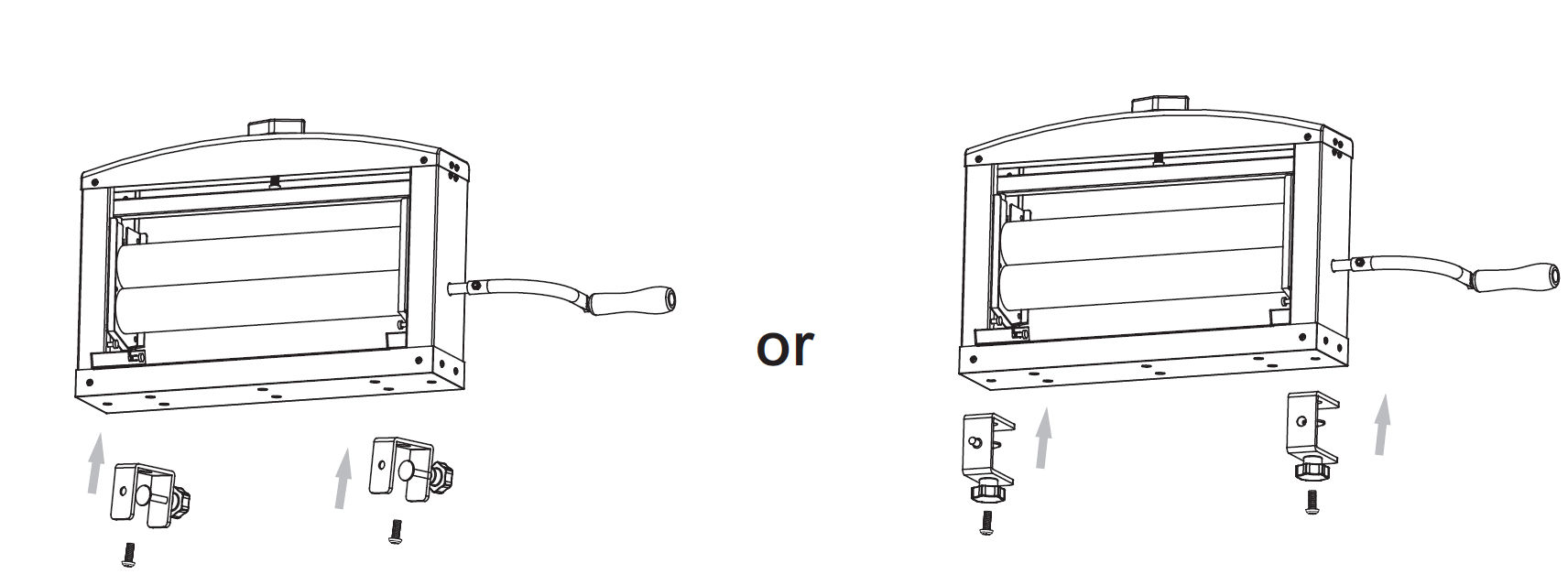

Klämmorna kan fästas horisontellt eller vertikalt, beroende på din installation.

De kan rotera 360° för flexibilitet.
Du kan justera avståndet mellan klämmorna genom att välja olika monteringshål på undersidan av vridaren.
När de är placerade, dra åt klämmorna ordentligt.

Notera:

Om vridaren känns överbelastad eller svår att vrida, släpp trycket något genom att lossa den övre justeringsskruven.
Tvinga inte vevarmen — att göra det kan orsaka skada.

5. Underhåll

Förvara vridaren på en torr, stabil plats för att förhindra rost, korrosion eller oavsiktlig vältning.
Använd eller vrid aldrig vevarmen medan du rengör eller underhåller produkten.
Inspektera regelbundet rullarna för tecken på slitage, sprickor eller materialnedbrytning; byt ut slitna rullar omedelbart.
Se till att alla skruvar och fästelement förblir åtdragna. Lösa komponenter kan leda till instabilitet under användning.
Rengör rullarna efter varje användning för att förhindra ansamling av smuts, olja eller skräp. Använd en fuktig trasa och mild tvål; undvik starka kemikalier som kan bryta ner rullmaterialet.
Applicera en liten mängd livsmedelssäker eller maskinkvalitetsolja på vevarmens vridpunkter och mekaniska leder var 1–2 månad, eller oftare i fuktiga eller intensivt använda miljöer.
Inspektera monteringsklämmorna för gängslitage, korrosion eller skador. Byt ut eller reparera om klämstyrkan är komprometterad.

6. Felsökning

VAD GÖR JAG OM DET SAKNAS DELAR I MIN BESTÄLLNING?

Om det verkar saknas någon del i din beställning, kontakta vårt vänliga och hjälpsamma kundsupportteam inom 7 dagar efter mottagandet.

FÖR ALLA ANDRA PROBLEM, VÄNLIGEN KONTAKTA VÅRT KUNDSUPPORTTEAM.
