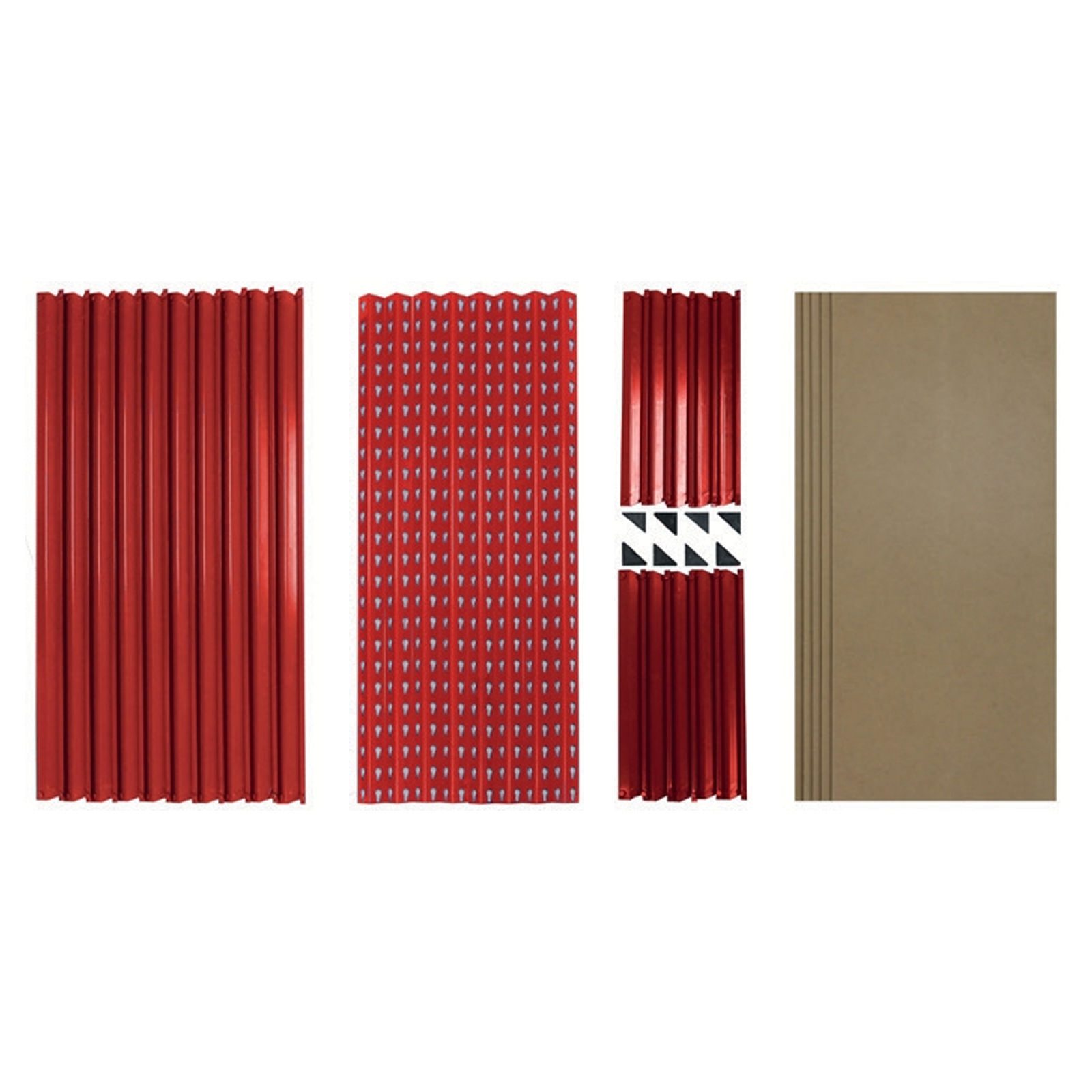

1. Förbered komponenterna
Identifiera alla delar: L-formade stående balkar, långa balkar, korta balkar, formgjutna fötter och MDF-skivor.
Instruktioner av
monstershop
Z-Rax Tungt Hyllsystem

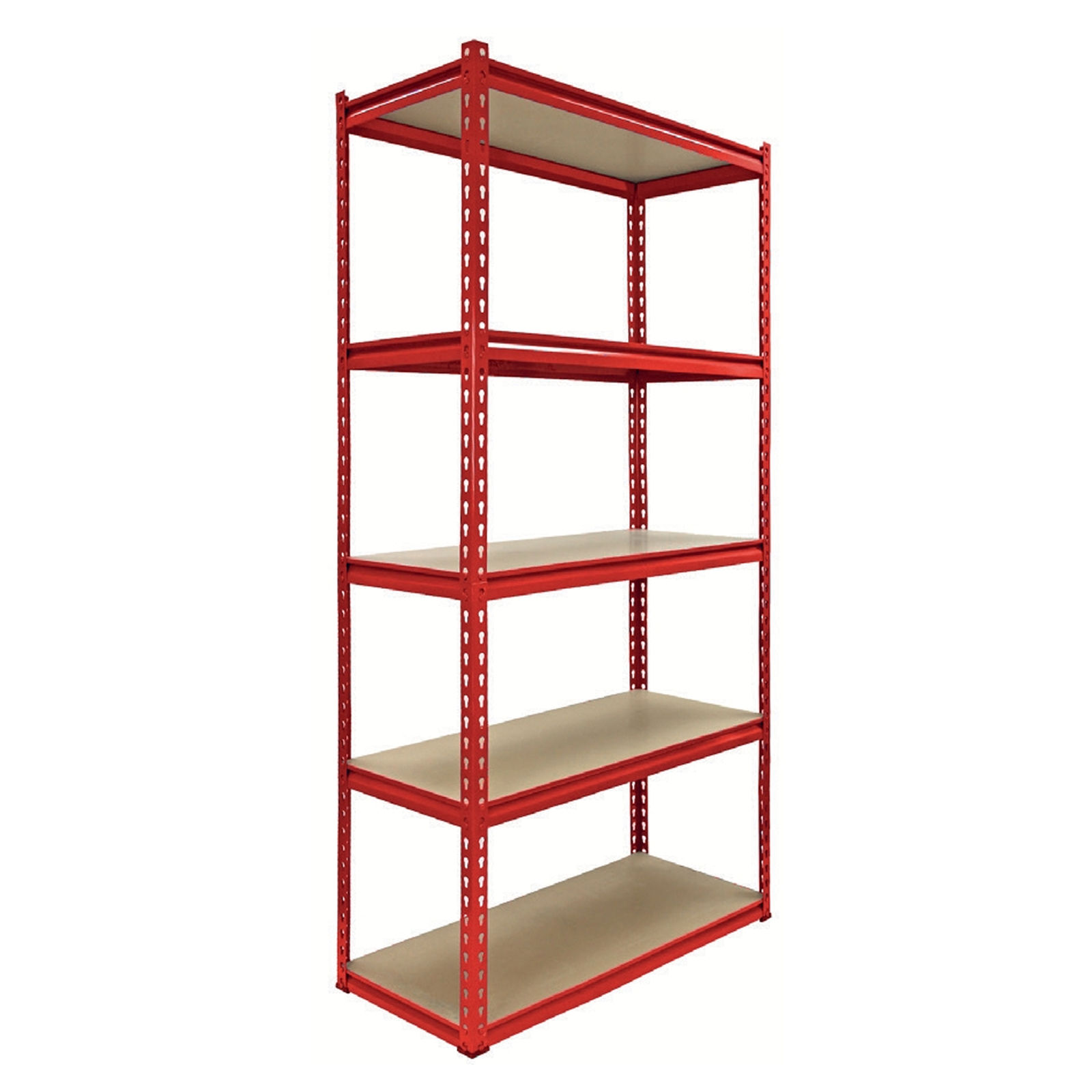

Städa upp i garaget med det robusta Z-Rax hyllsystemet! Varje 90x45x183cm sektion har 5 MDF-hyllor, klarar upp till 1800kg totalt och monteras utan bultar på några minuter. Tillverkat av 1,2mm stål med en pulverlackerad yta—starkt, stiligt och byggt för att hålla.
Produktinformation
Z-Rax Tungt Lastsystem
Z-Rax Tungt Lastsystem är en perfekt förvaringslösning som passar alla hobbyrum inklusive garage, lagerlokaler, förråd och verkstäder.
Ramen är tillverkad av 1,2 mm tungt stål och kombinerade Z-formade balkar innebär att ditt Z-Rax Tungt Lastsystem kan hålla hela 360 kg per hylla - totalt hela 1800 kg! Med fyra lager pulverlackerad färg kommer denna hållbara hylla att behålla sitt utmärkta skick ännu längre.
Z-Rax Tungt Lastsystem är 100% bultfritt, vilket gör det enkelt att montera och kräver endast användning av en gummiklubba.
Varje Z-Rax Tungt Lastsystem kan till och med halveras för att skapa två arbetsbänkar eller mindre hyllor - en snabb och enkel anpassning för att passa dina behov.
- Dimensions
- 90 cm B x 45 cm D x 183 cm H
- Capacity
- 360 kg jämnt fördelad vikt
- Materials
- 1,2 mm stål, 6,8 mm MDF
- Weight
- 26,5 kg
- SKU
- 10613
GPSR-information
Storbritannien
Tillverkare: Monster Group UK Limited, Monster House, 19-23 Alan Farnaby Way, Industrial Estate Sheriff Hutton, York, YO60 6PG, England.
Ansvarig person: Rana Harvey, Monster Group UK Limited, Monster House, 19-23 Alan Farnaby Way, Industrial Estate Sheriff Hutton, York, YO60 6PG, England. +441347878880
EU
Tillverkare: Monster Group BV, Van Heemskerckweg 28A & B, Venlo 5928LL, Nederländerna. +441347878880
Ansvarig person: Rana Harvey, Monster Group BV, Van Heemskerckweg 28A & B, Venlo 5928LL, Nederländerna. +44134787888
Tools
Gummiklubba

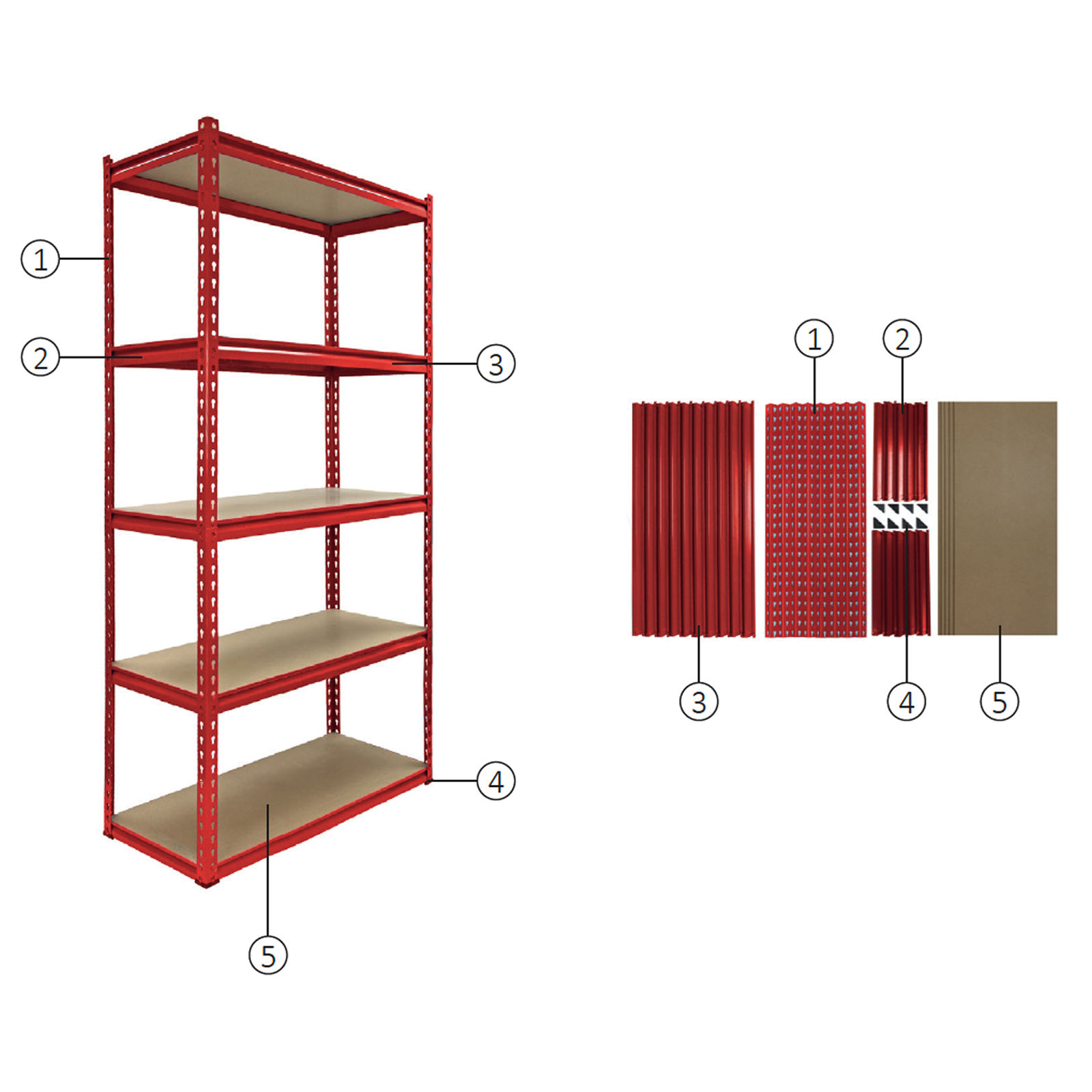

Materials
1L-formad stående balk
2Kort balk
3Lång balk
4Formgjutna fötter
5MDF-skiva
2. Rammontering

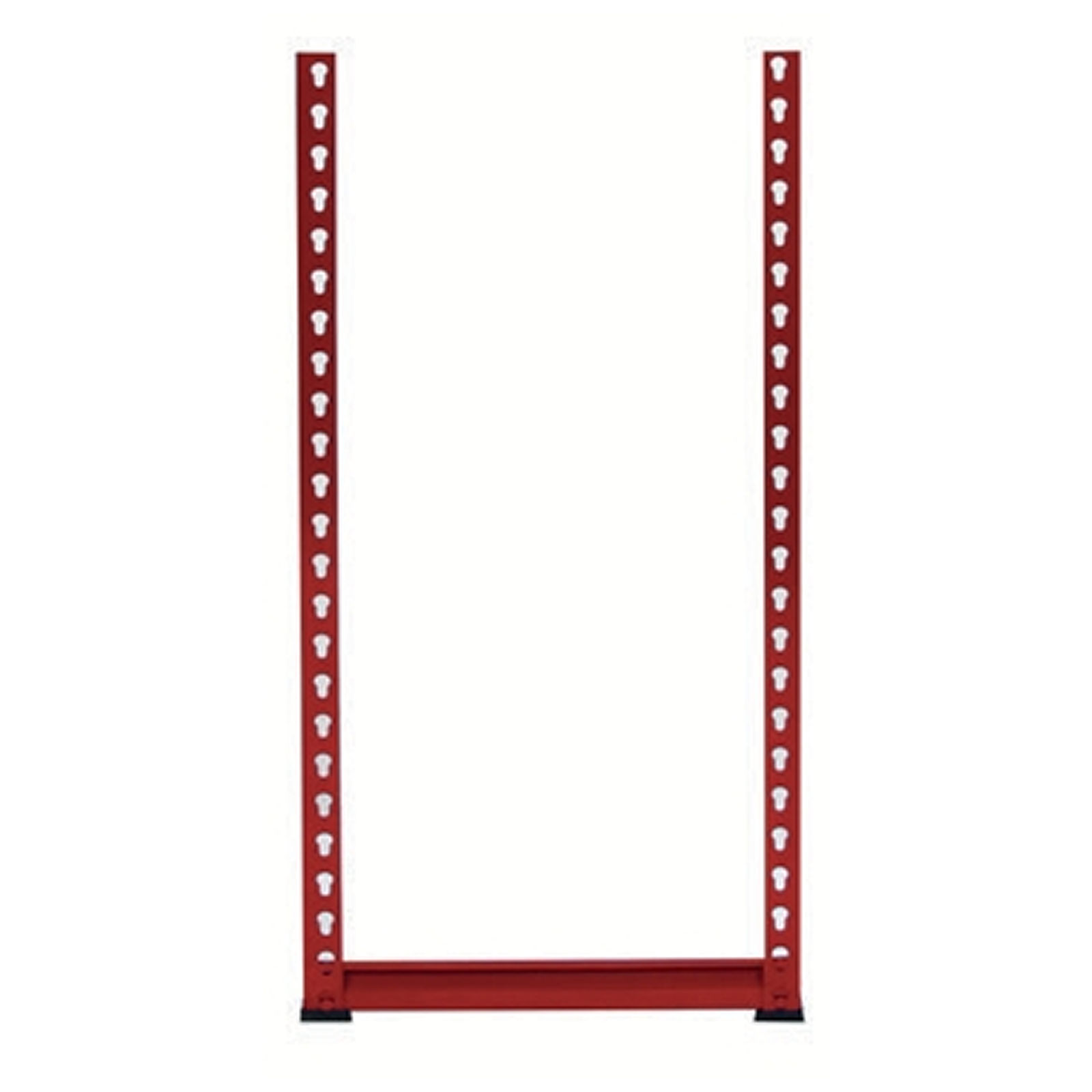

1. Placera två L-formade stående balkar vertikalt för att bilda ena sidan av ramen.
2. Anslut dem genom att fästa en kort balk längst ner med hjälp av nitspåren—detta kommer att stabilisera basen.
3. Upprepa processen för att montera den andra sidramen.
4. Anslut sedan båda sidramarna genom att fästa en lång balk upptill och nedtill på varje sida, vilket bildar den grundläggande rektangulära strukturen.

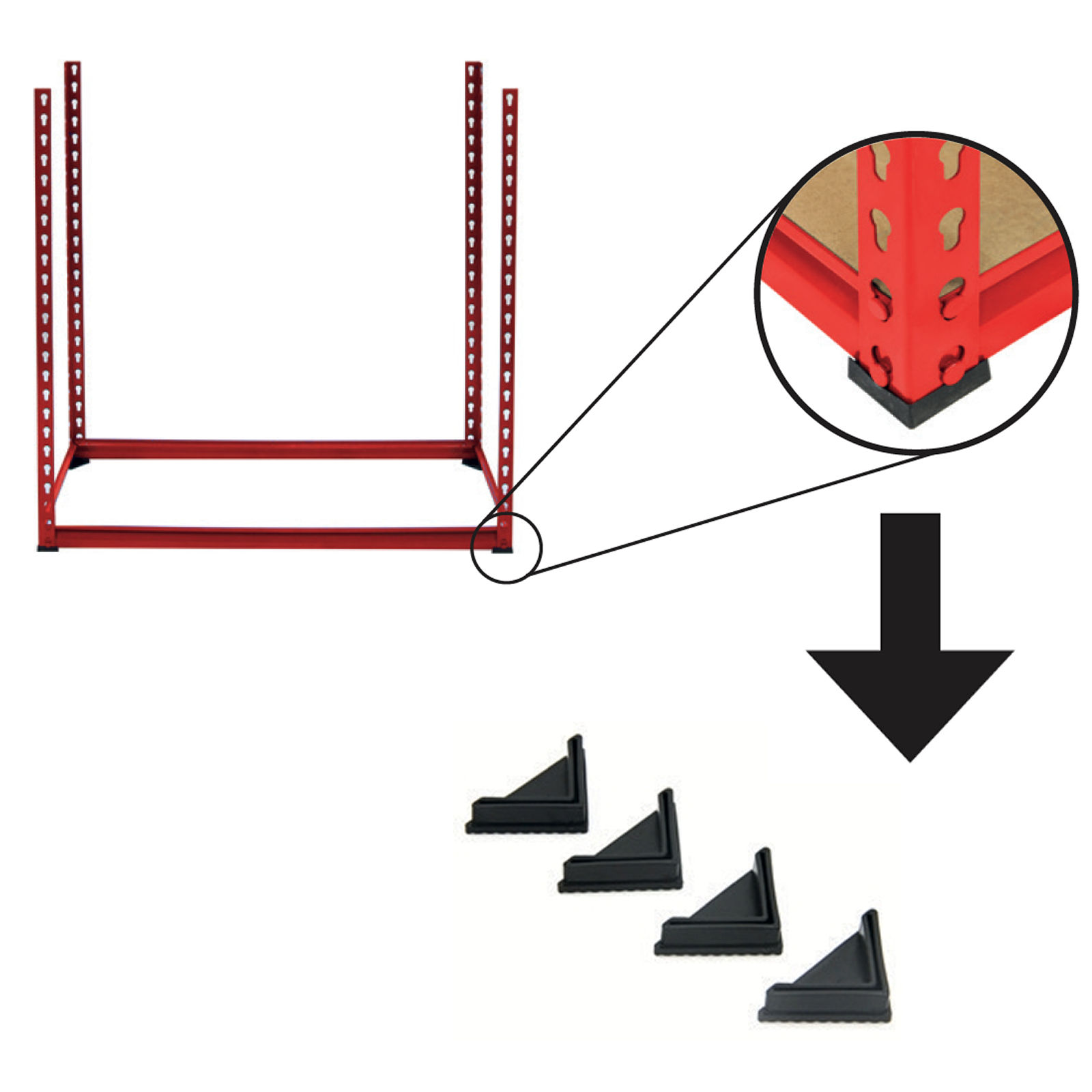

3. Fäst de Formgjutna fötterna
1. Lokalisera komponenterna för de Formgjutna fötterna.
2. Fäst de Formgjutna fötterna på botten av varje L-formad stående balk. Se till att de sitter ordentligt för att ge stabilitet.

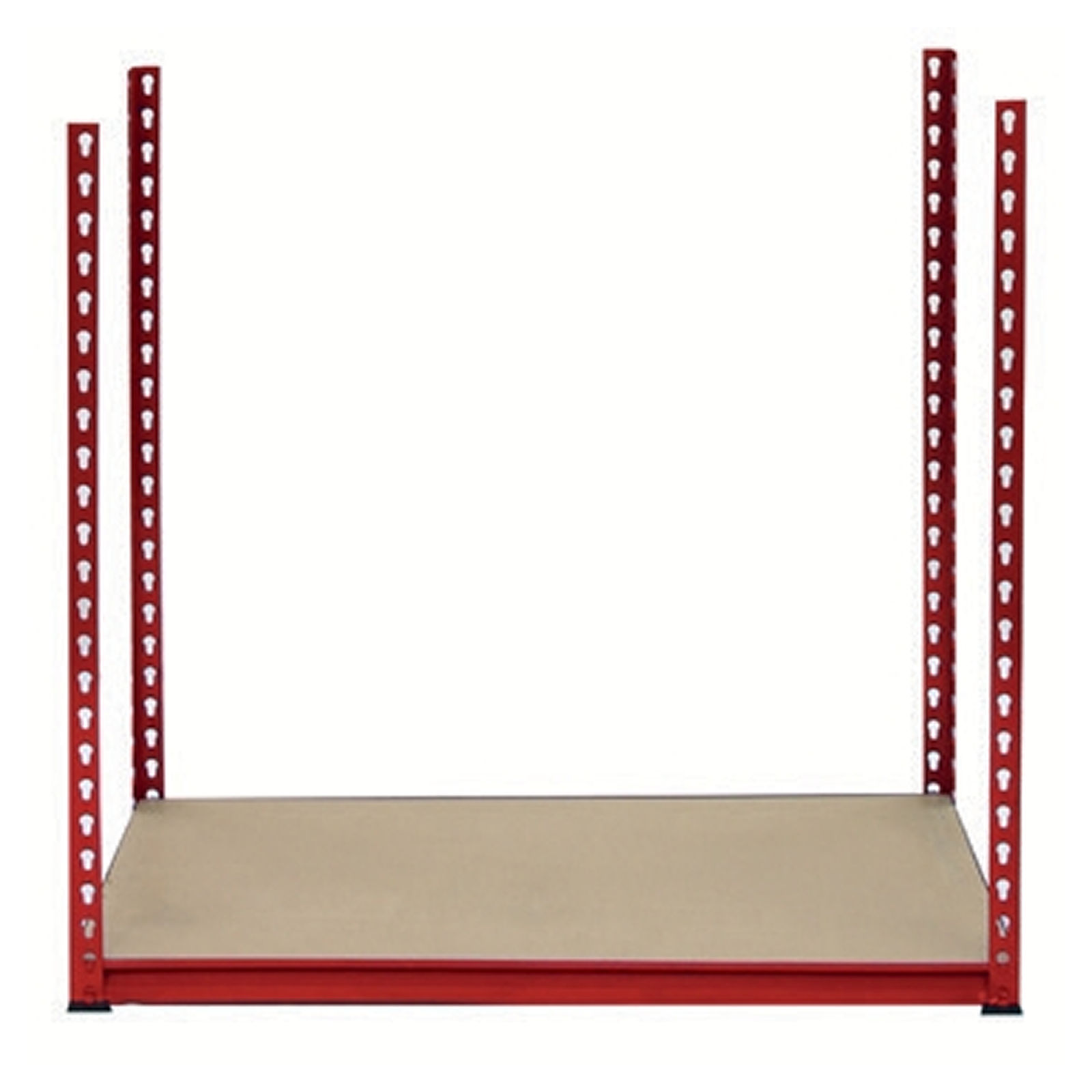

4. Placera MDF-skiva
1. Lägg MDF-skivan på ramen.
2. Se till att skivan är säkert placerad på balkarna.

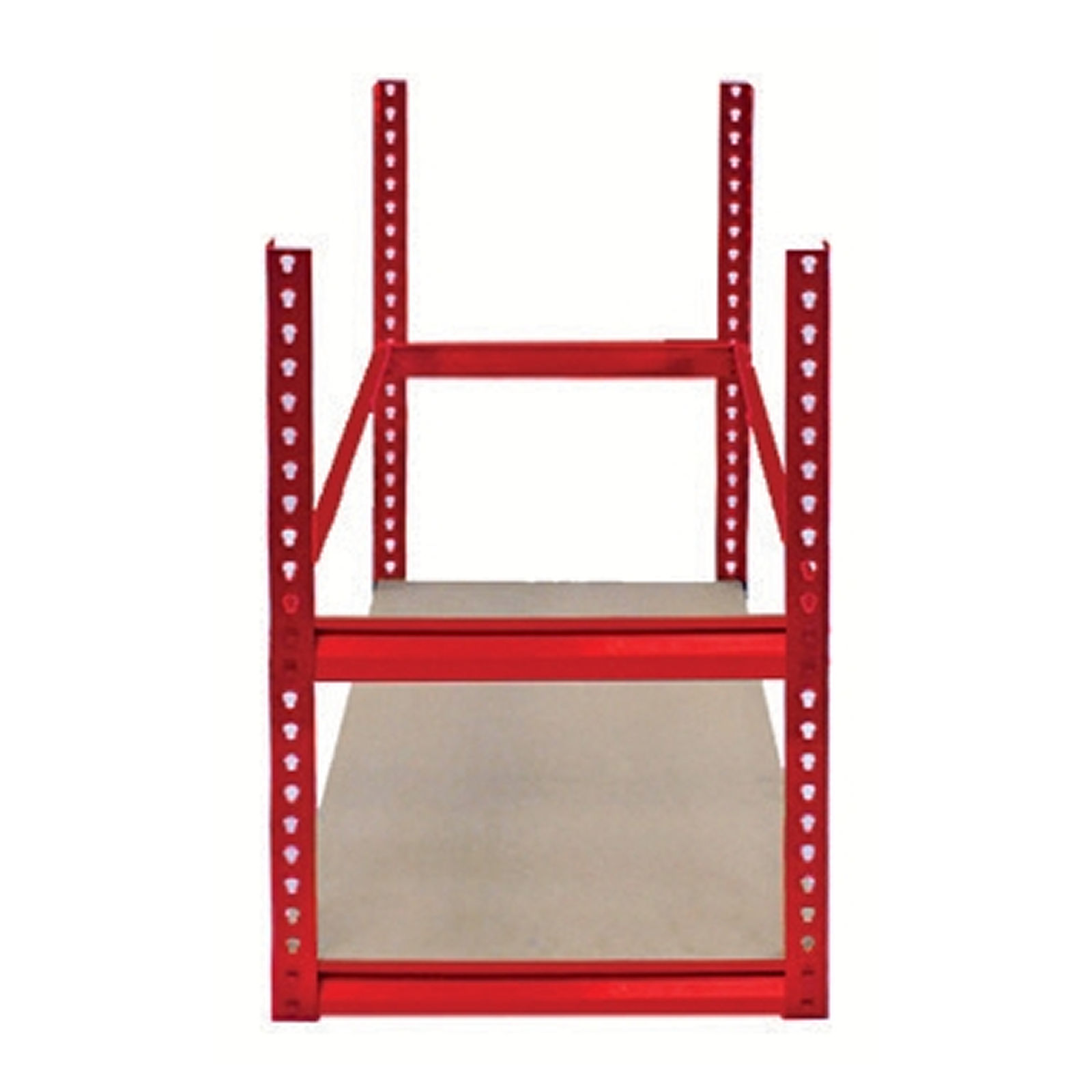

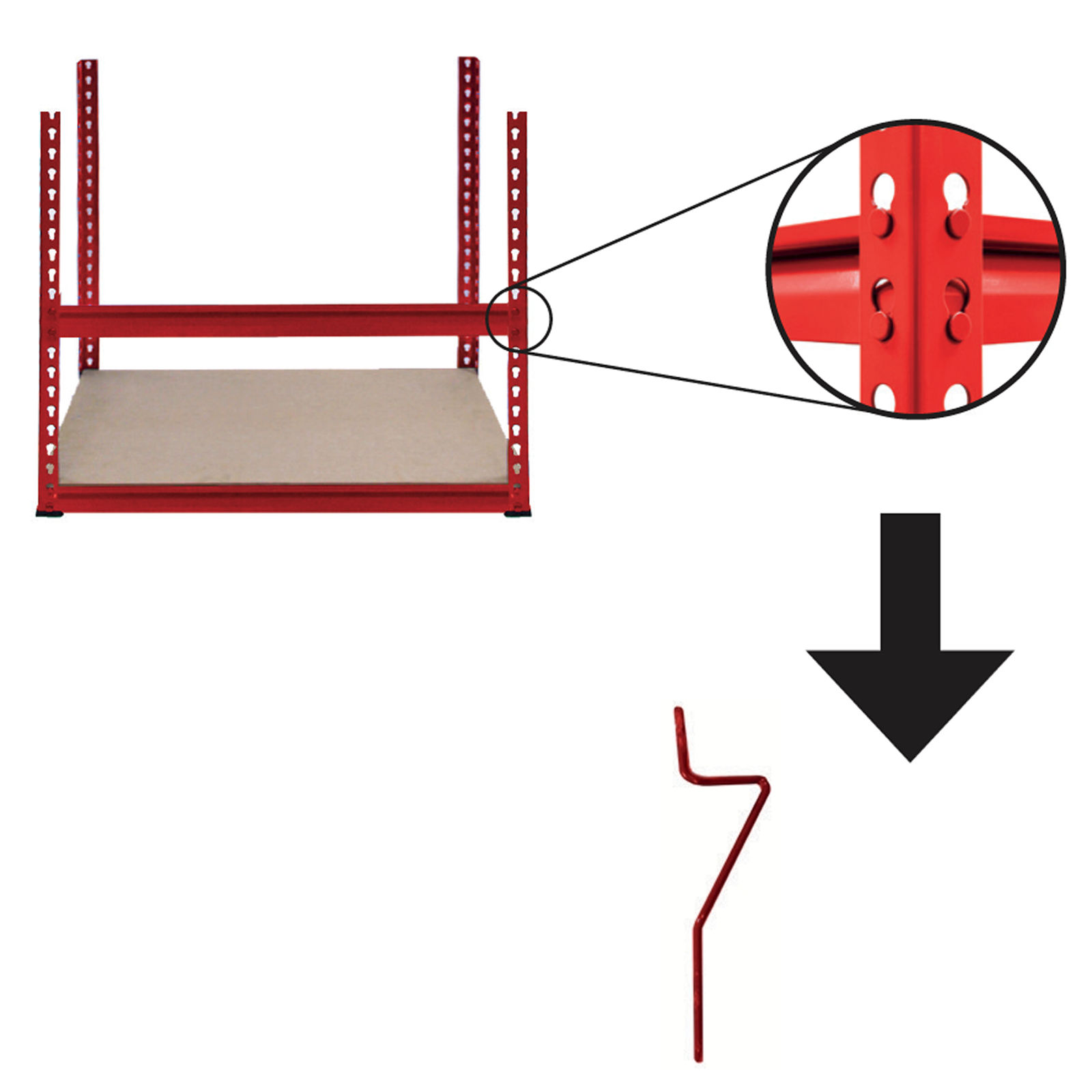

5. Installera den andra hyllan
1. Välj önskad höjd för nästa nivå och justera en Lång balk på varje sida mellan de stående balkarna.
2. Sätt in nitarna i motsvarande nyckelhålsöppningar och tryck ner för att låsa dem säkert på plats, som visas i den inzoomade detaljen.

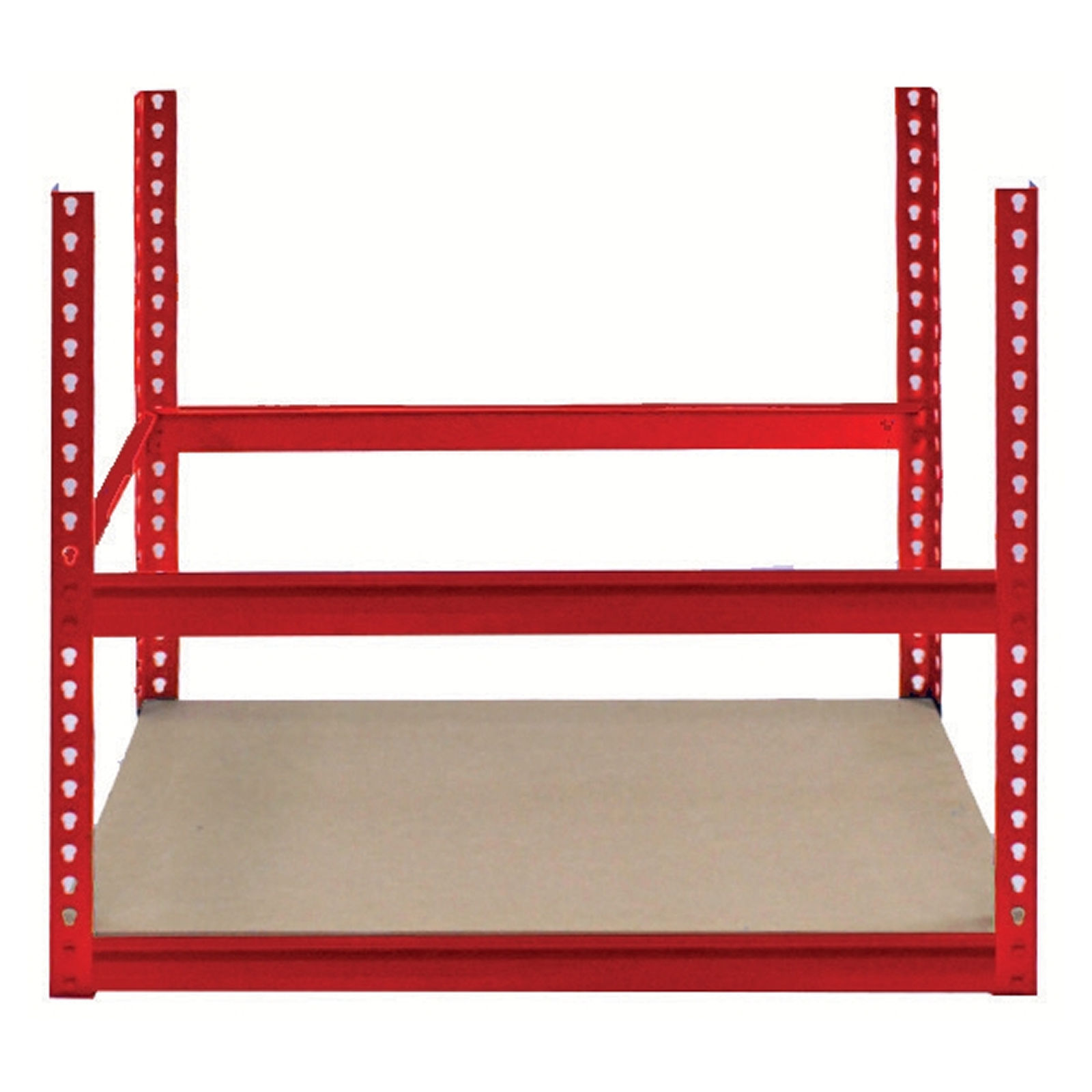

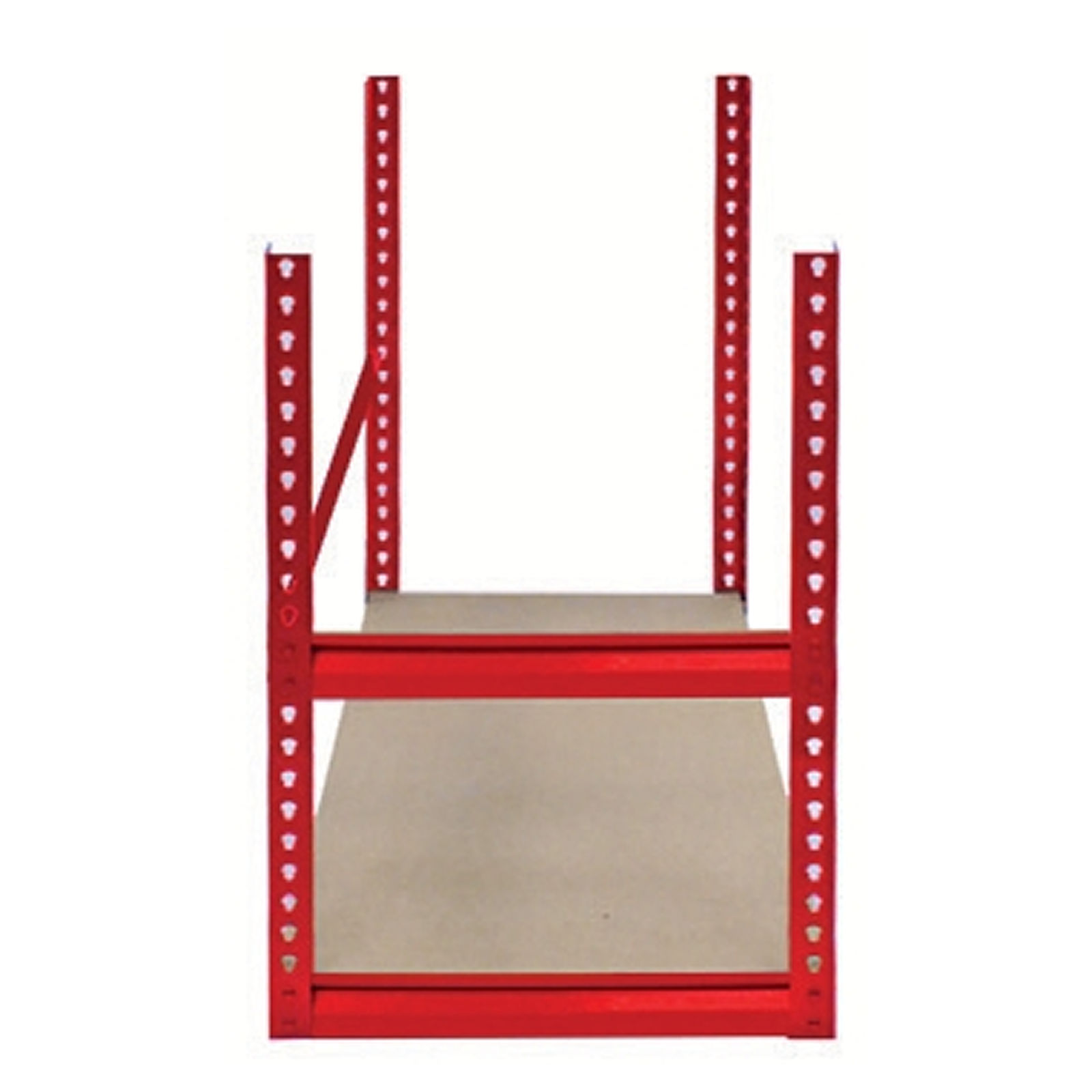

6. Lägg till Korta balkar
1. Fäst ytterligare en Lång balk
2. Placera de Korta balkarna på båda sidor av den stående ramen och lås dem säkert.
3. Se till att alla balkar är jämnt placerade på båda sidor för varje nivå för att hålla strukturen balanserad.

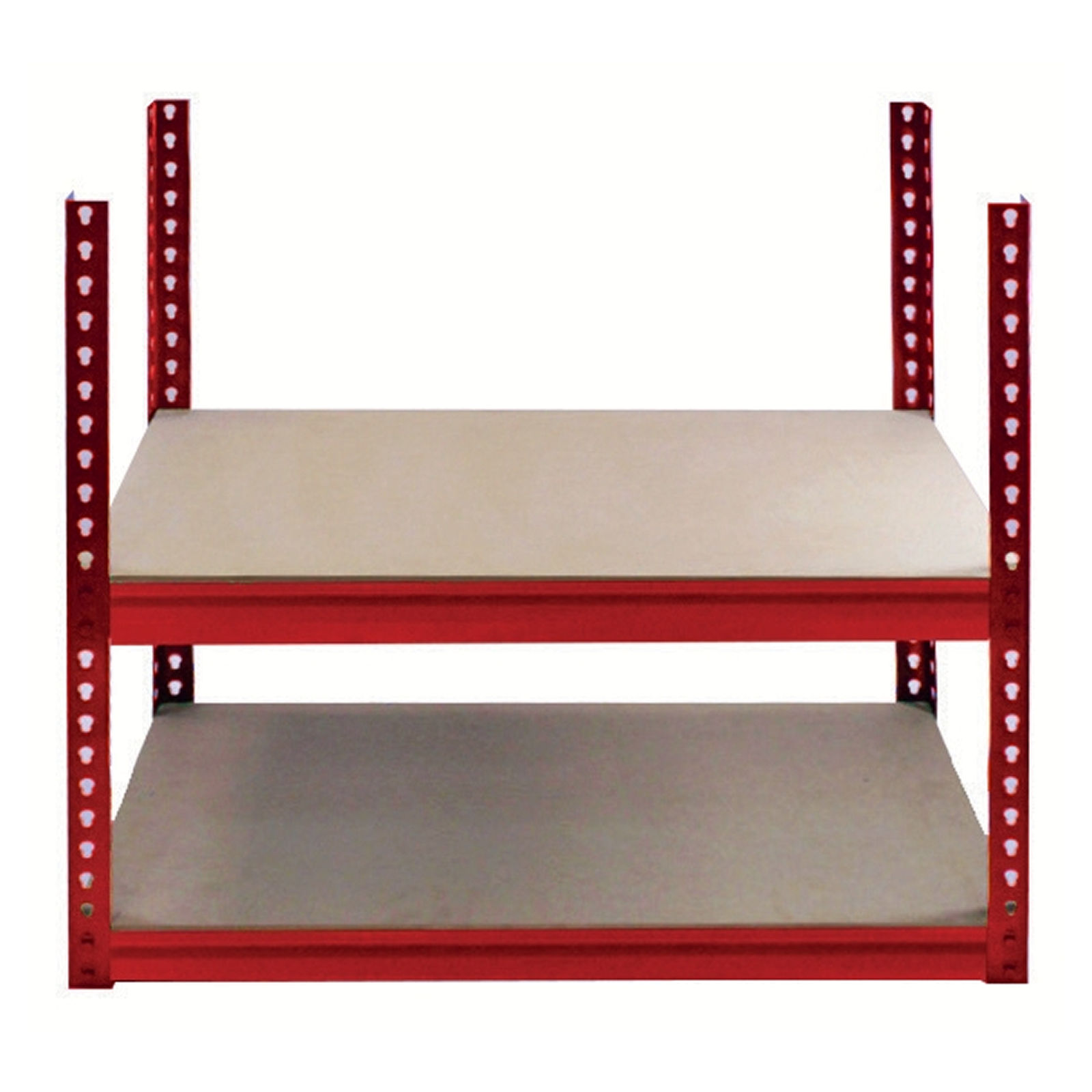

7. Placera MDF-skiva
1. Lägg MDF-skivan på ramen.
2. Se till att skivan är säkert placerad på balkarna.

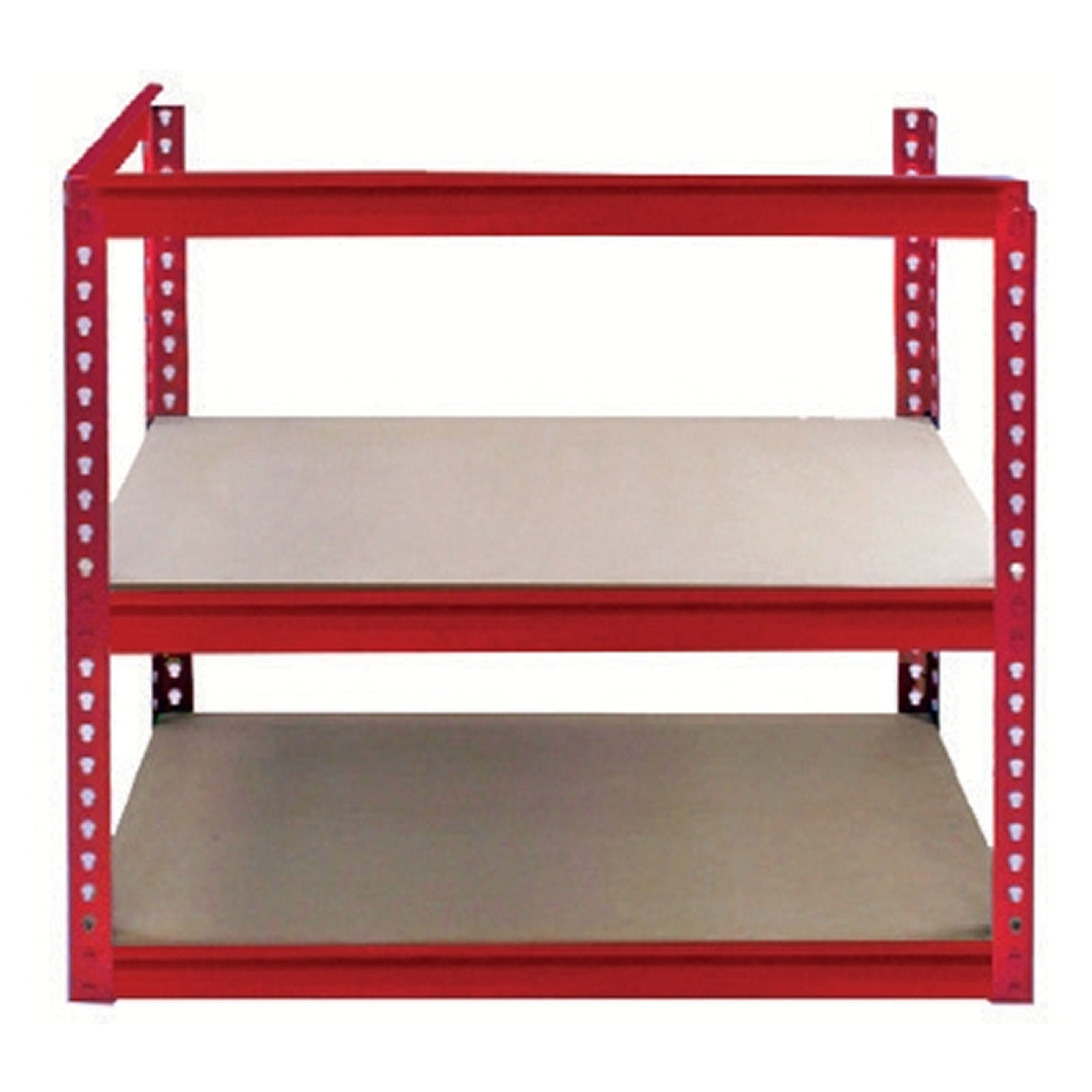

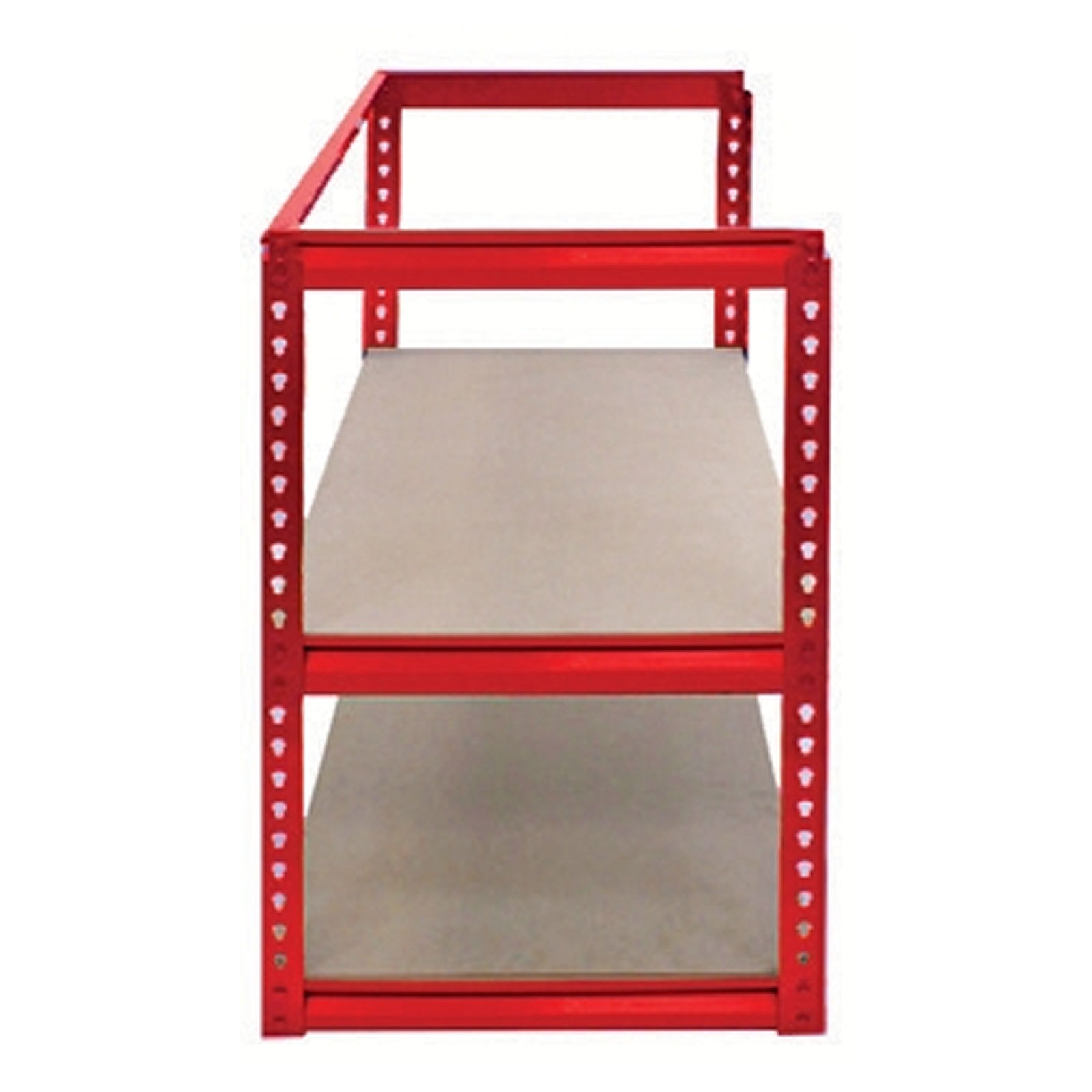

8. Lägg till nästa hyllplan
1. Bestäm var du vill placera nästa hyllplan.
2. Fäst Korta Balkar mellan de stående balkarna på båda sidor på den valda höjden.
3. Anslut även sidorna genom att lägga till Långa Balkar framtill och baktill för att slutföra den rektangulära ramen för hyllan.
4. Se till att alla balkar är i nivå och ordentligt låsta i nithålen innan du fortsätter.

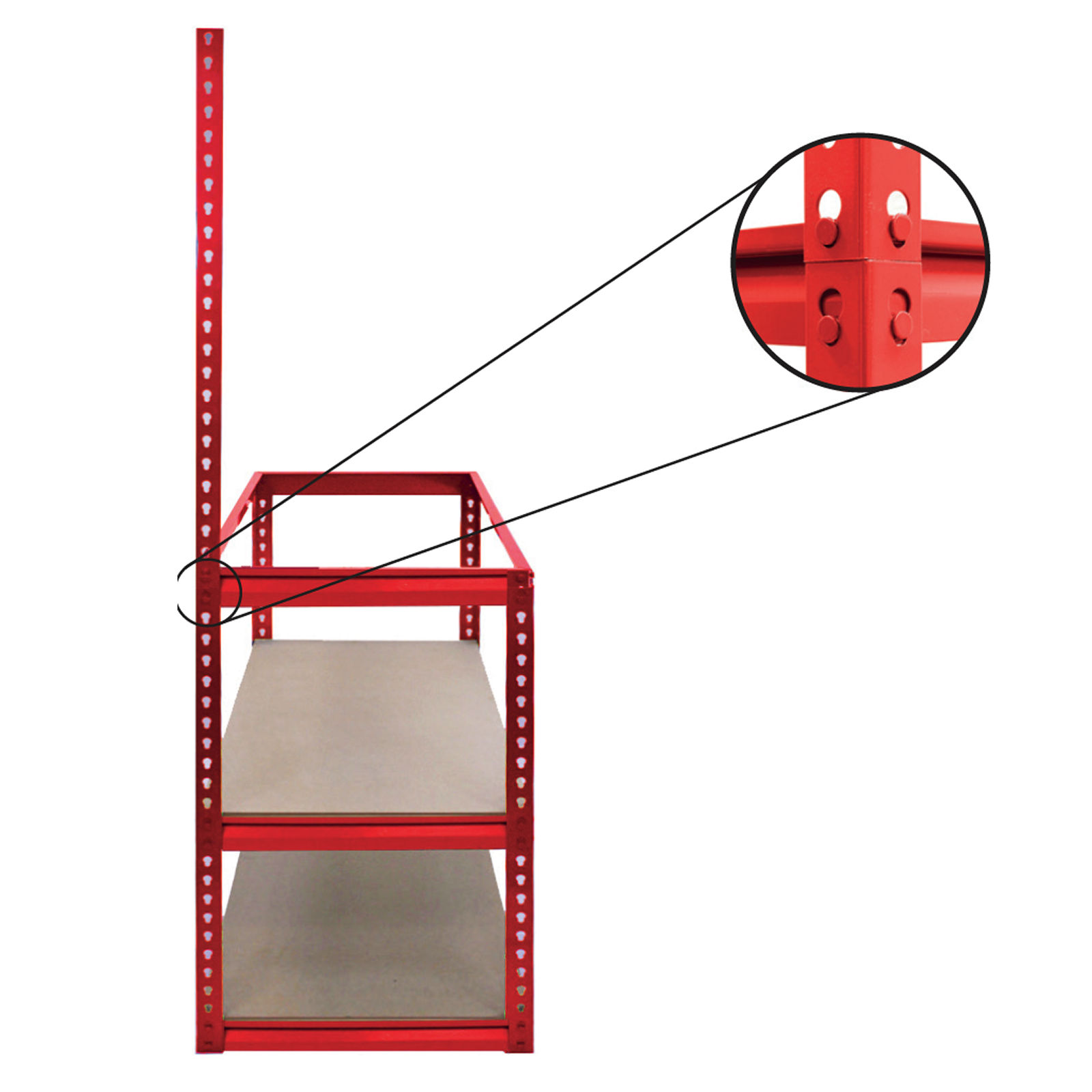

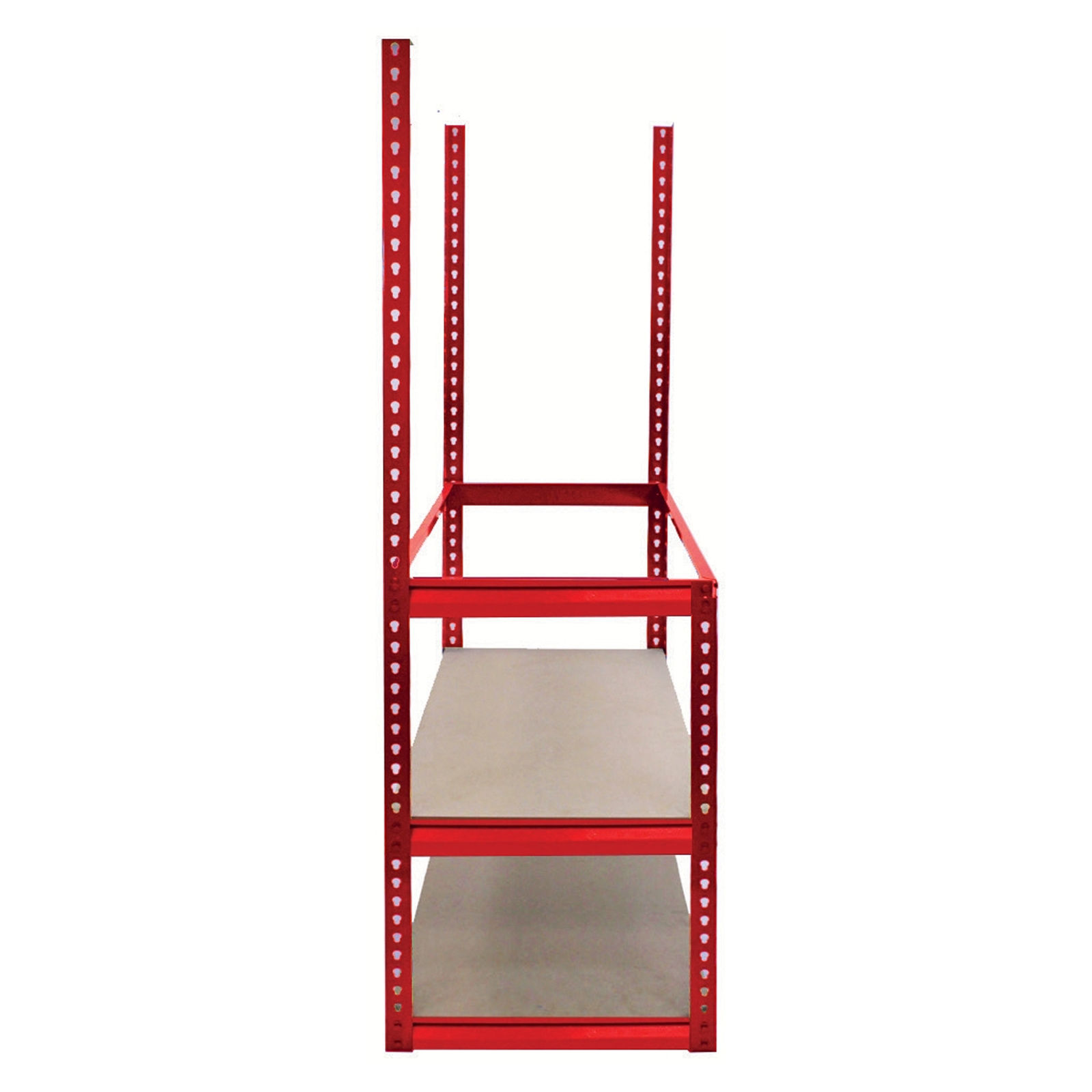

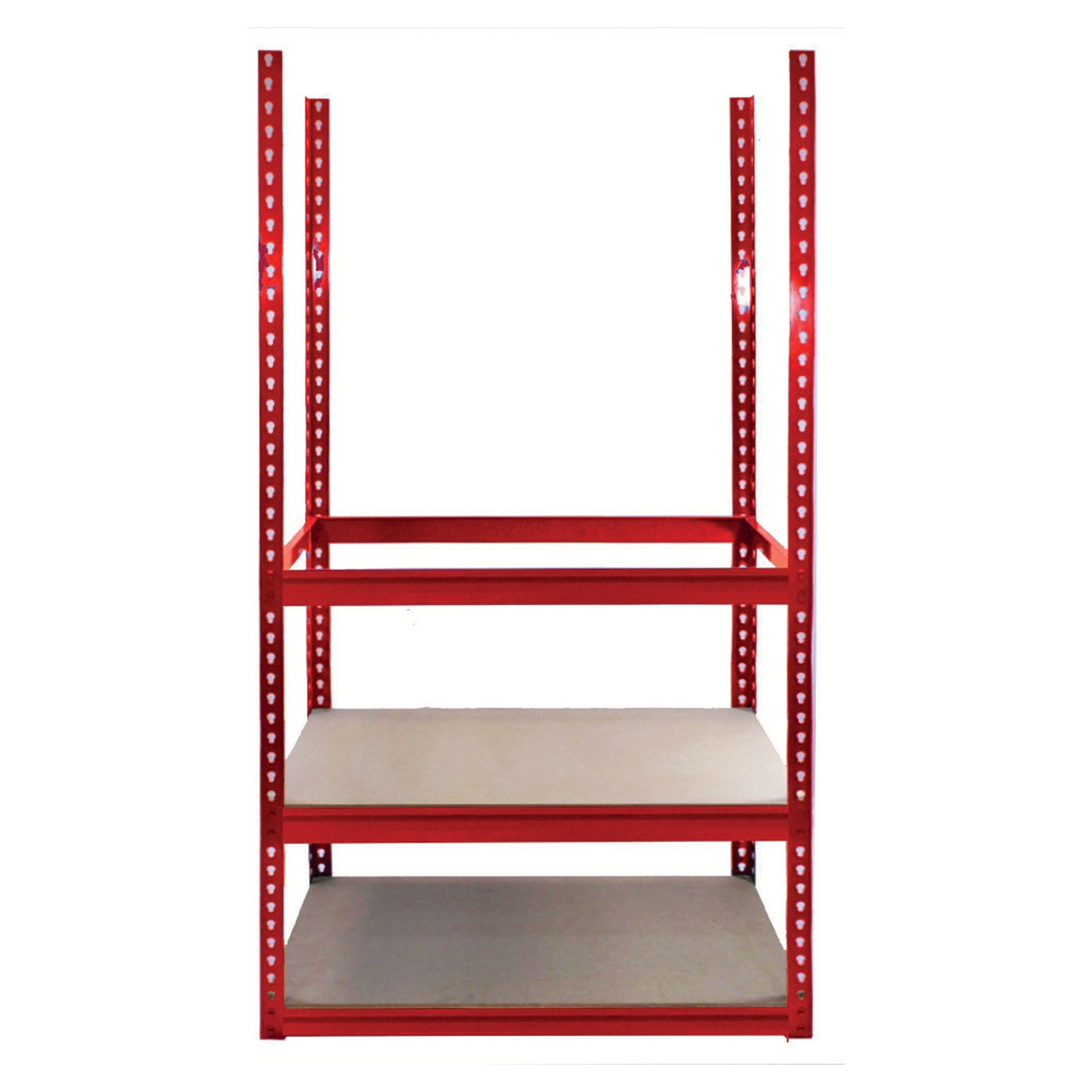

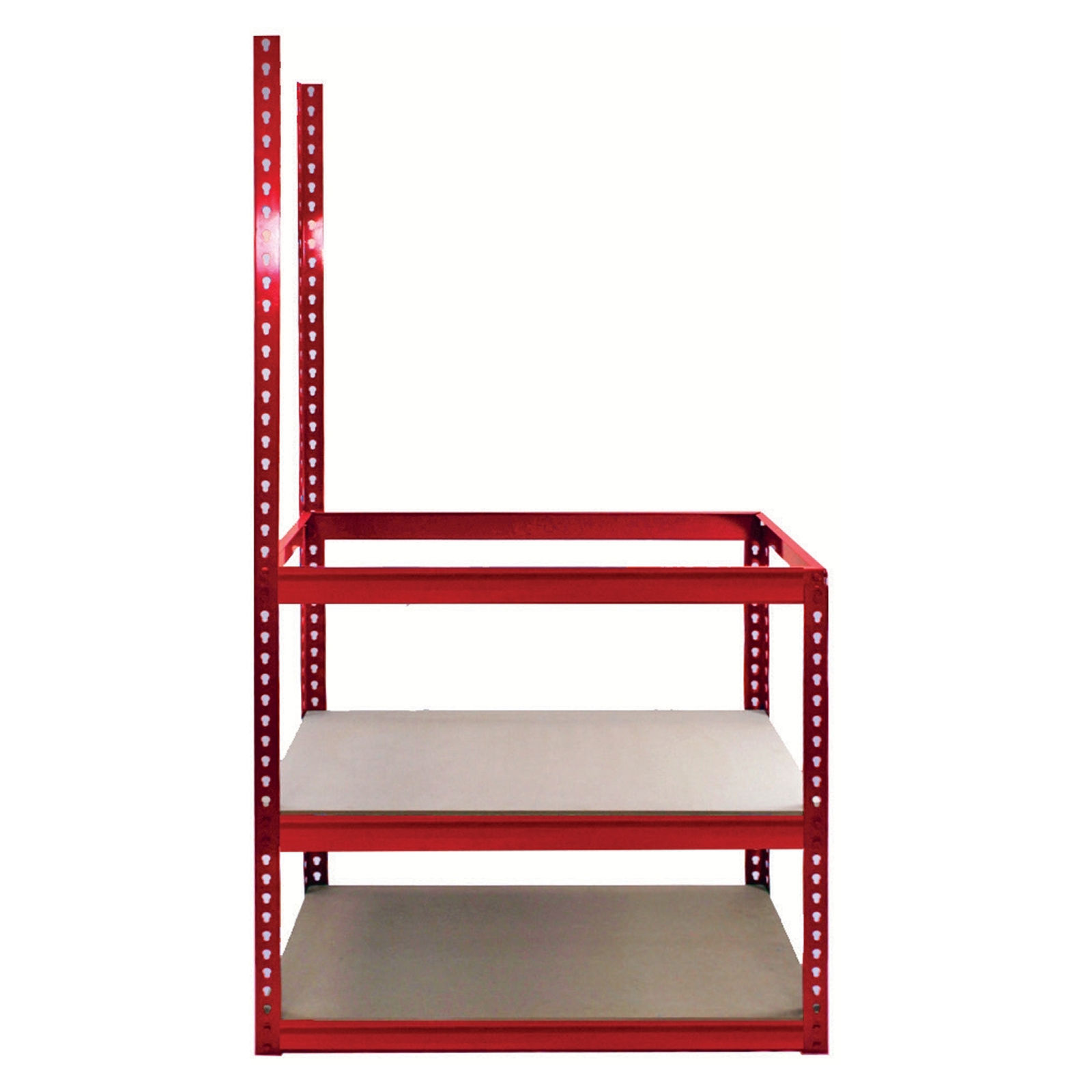

9. Förläng de stående balkarna
1. Ta de L-formade stående balkarna och placera en på varje hörn av den monterade ramen.
2. Rikta in de nyckelhålsformade justeringshålen på de stående balkarna med nitarna (låstapparna) som redan är en del av de övre korta och långa balkarna i den nedre sektionen.
3. Tryck ner ordentligt för att säkerställa att nitarna låser sig säkert i de stående balkarna.
4. Se till att alla fyra stående balkar är jämnt inriktade och säkert anslutna.

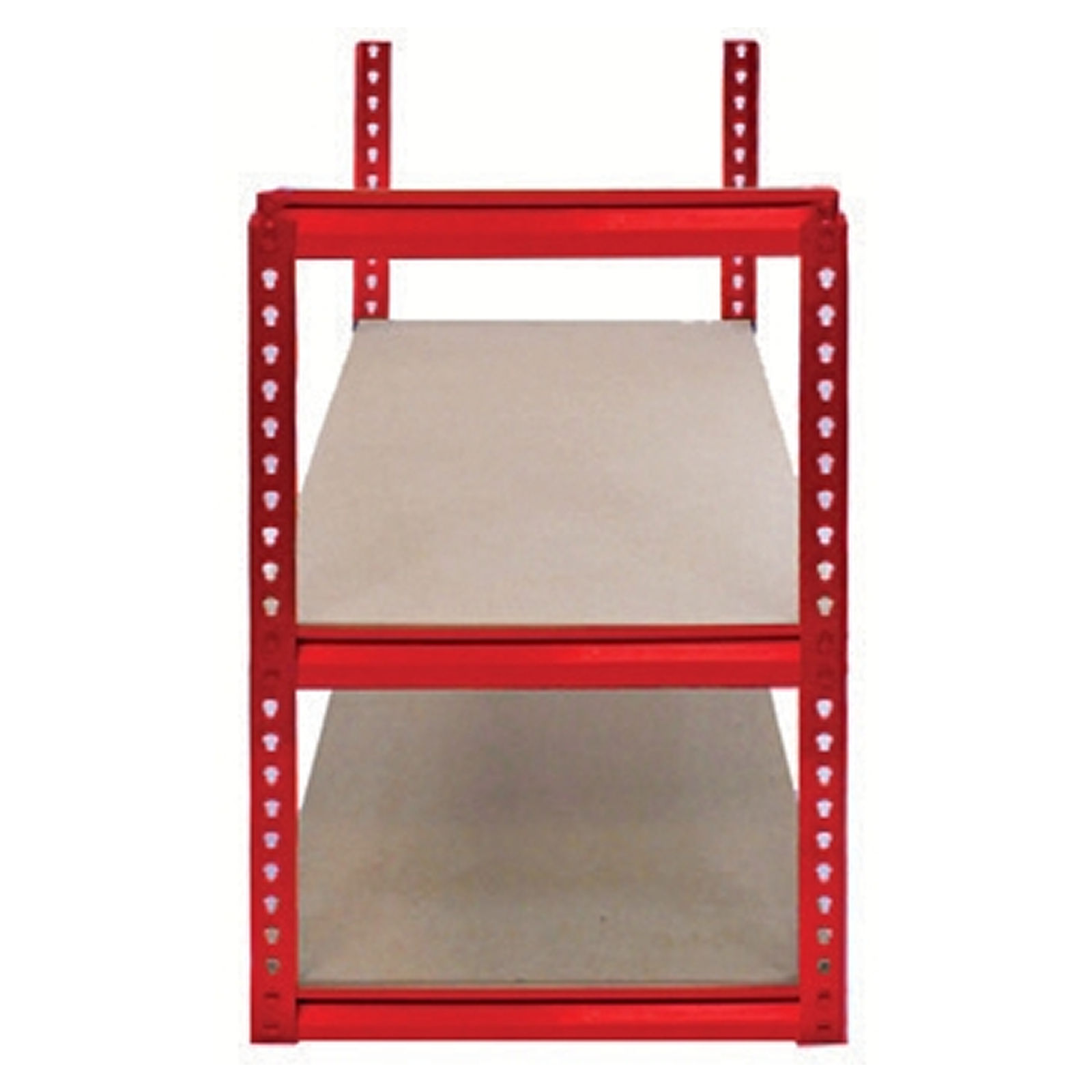

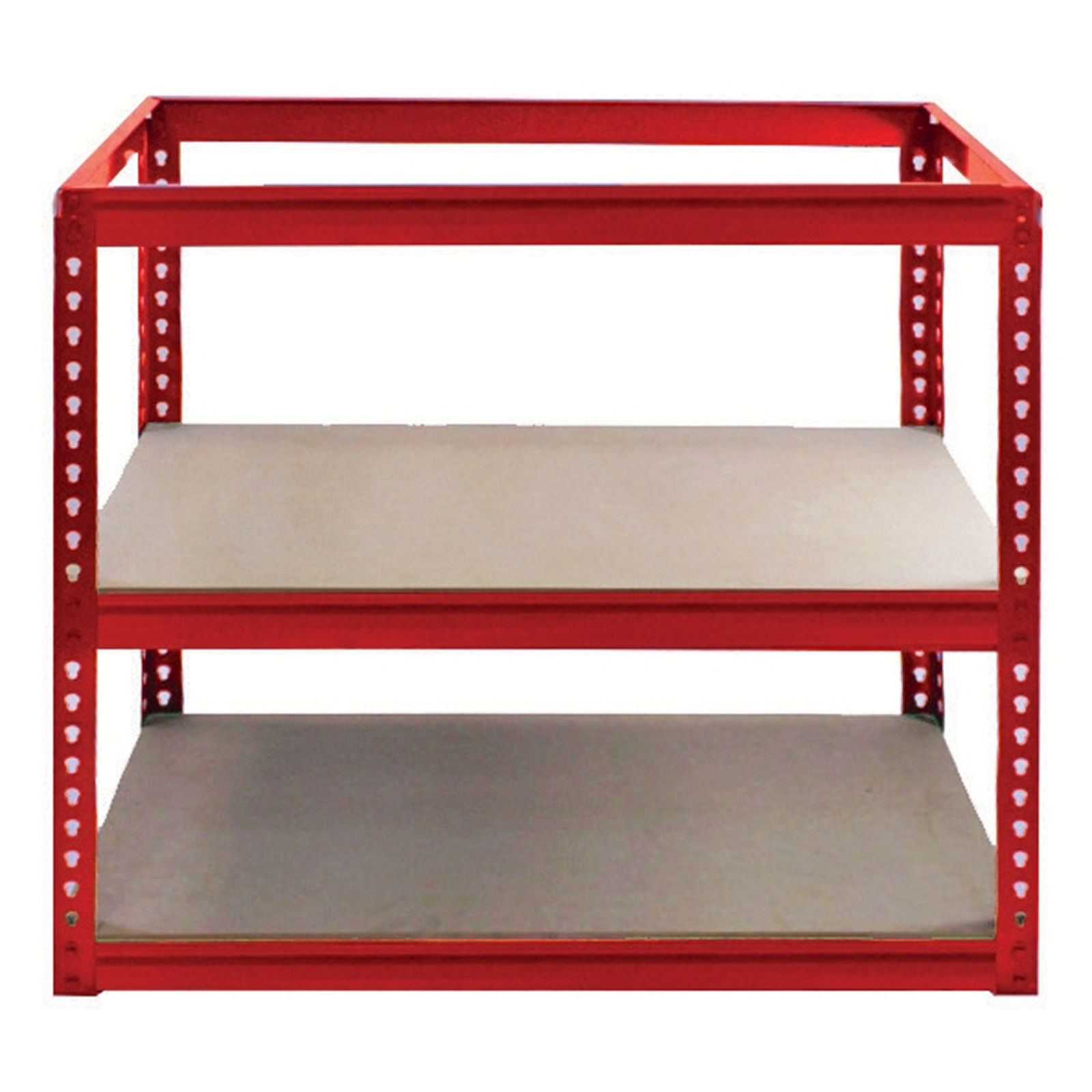

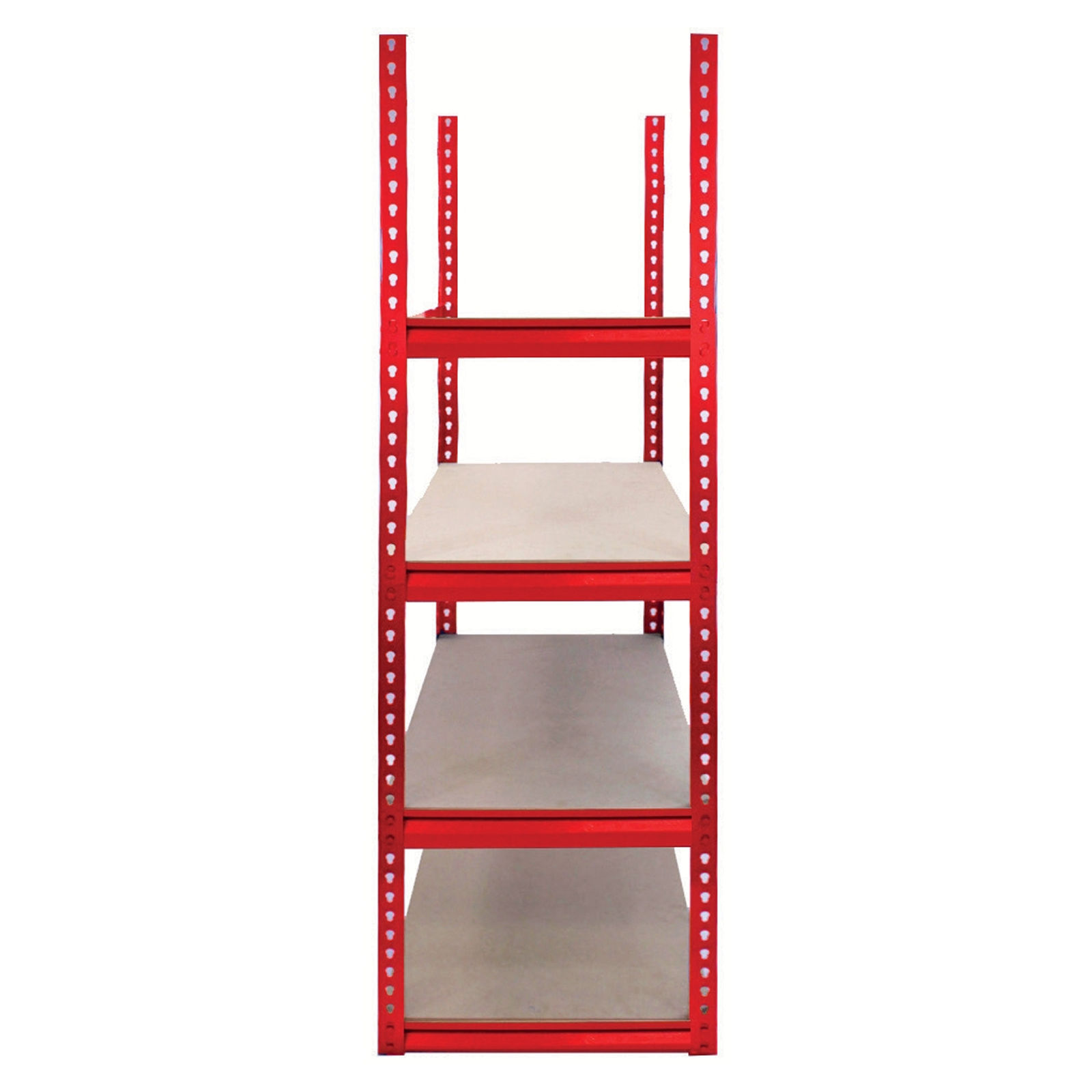

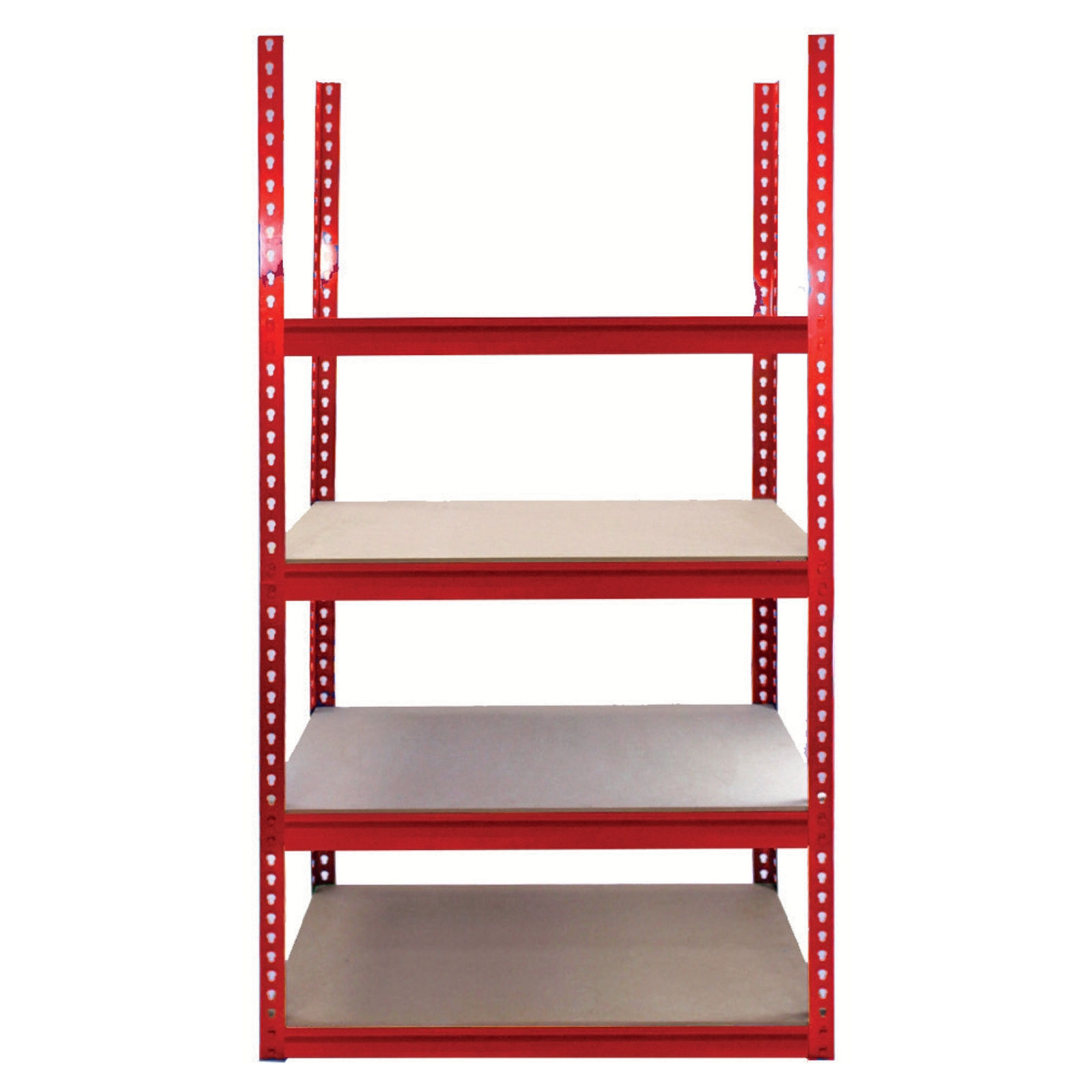

10. Lägg till nästa hyllnivå
1. Bestäm var du vill att nästa hylla ska placeras.
2. Fäst Korta Balkar mellan de stående balkarna på båda sidor på den valda höjden.
3. Anslut sidorna genom att lägga till Långa Balkar framtill och baktill för att slutföra den rektangulära ramen för hyllan.
4. Se till att alla balkar är i nivå och säkert låsta i nithålen innan du fortsätter.
5. Lägg MDF-skivan på ramen och se till att den är säkert placerad på balkarna.

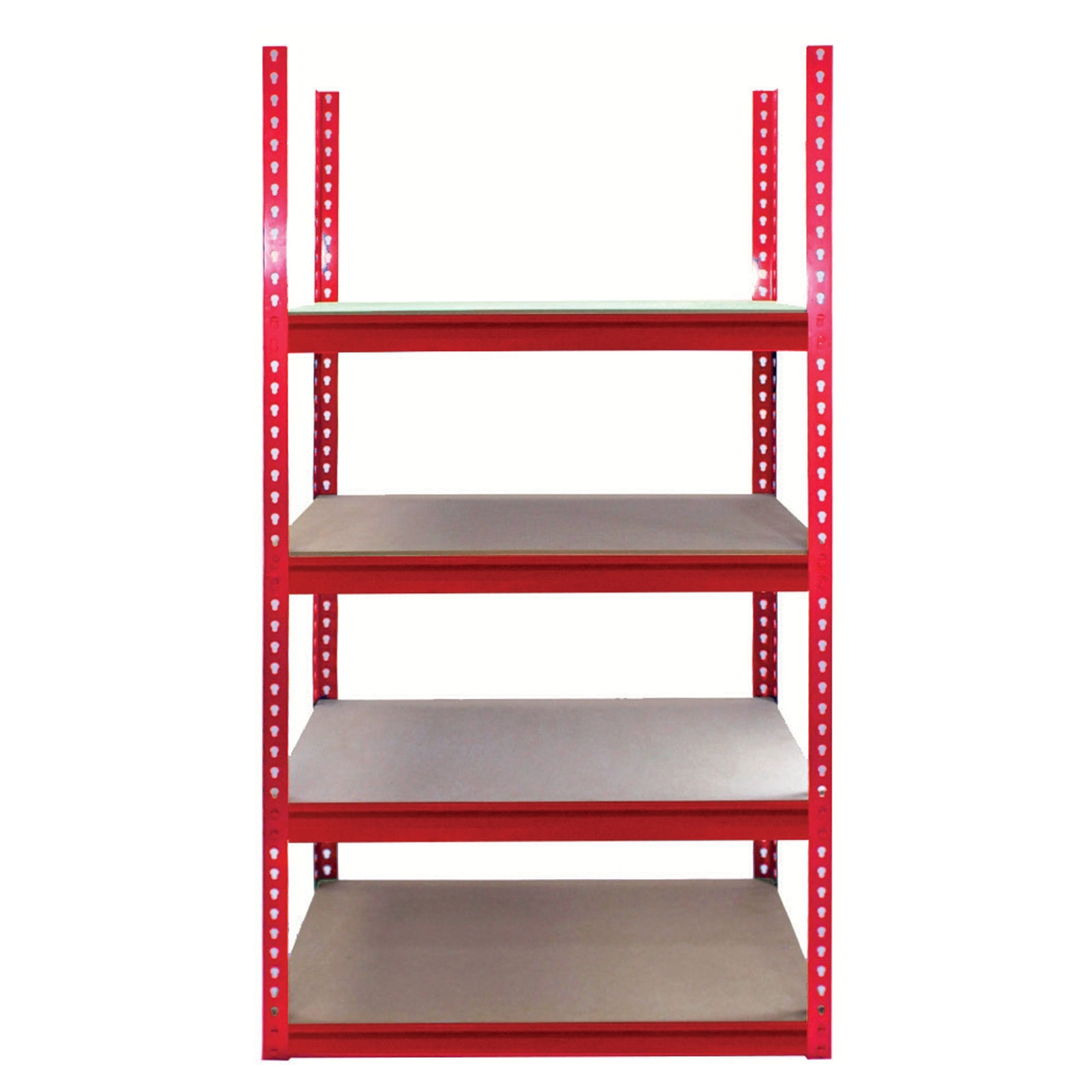

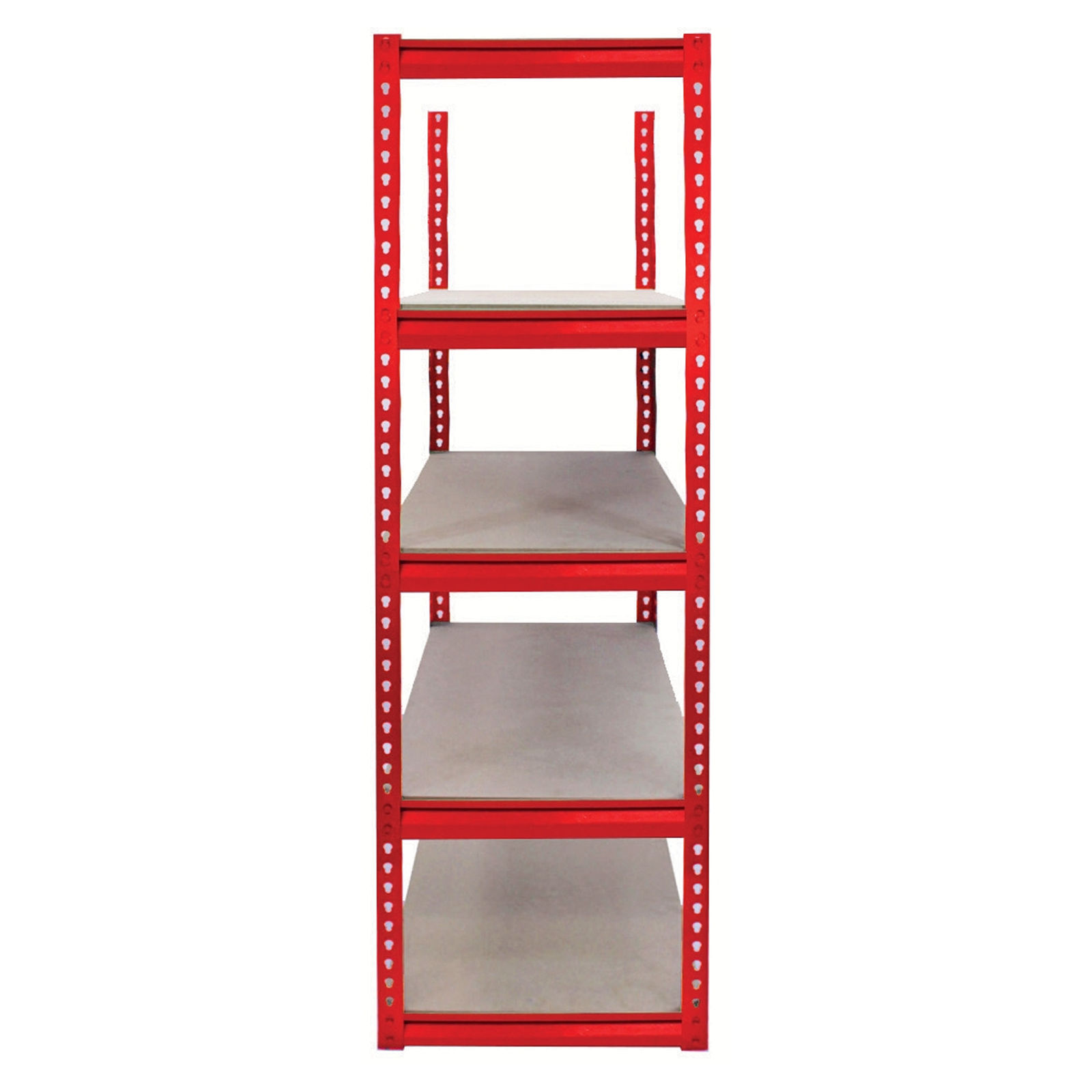

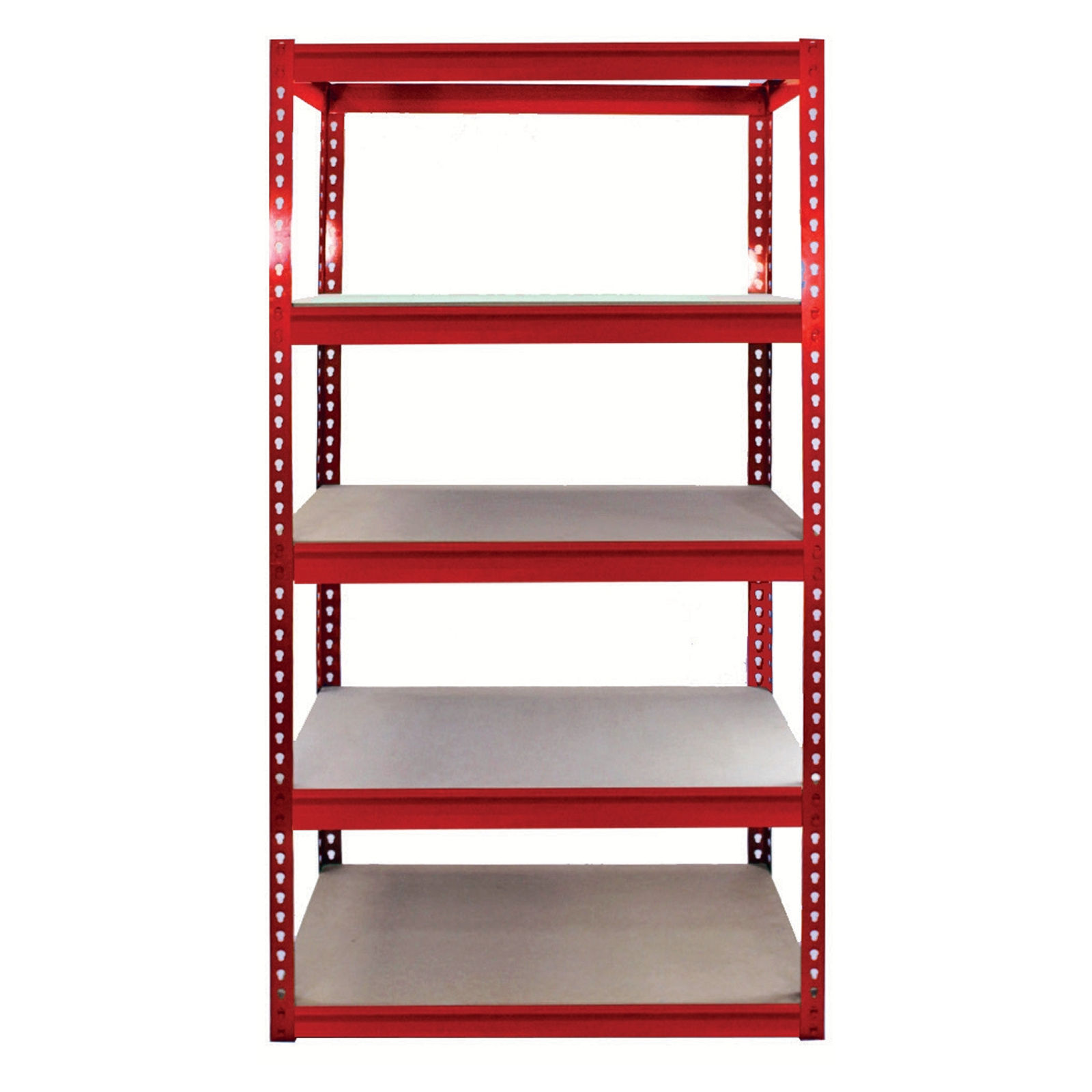

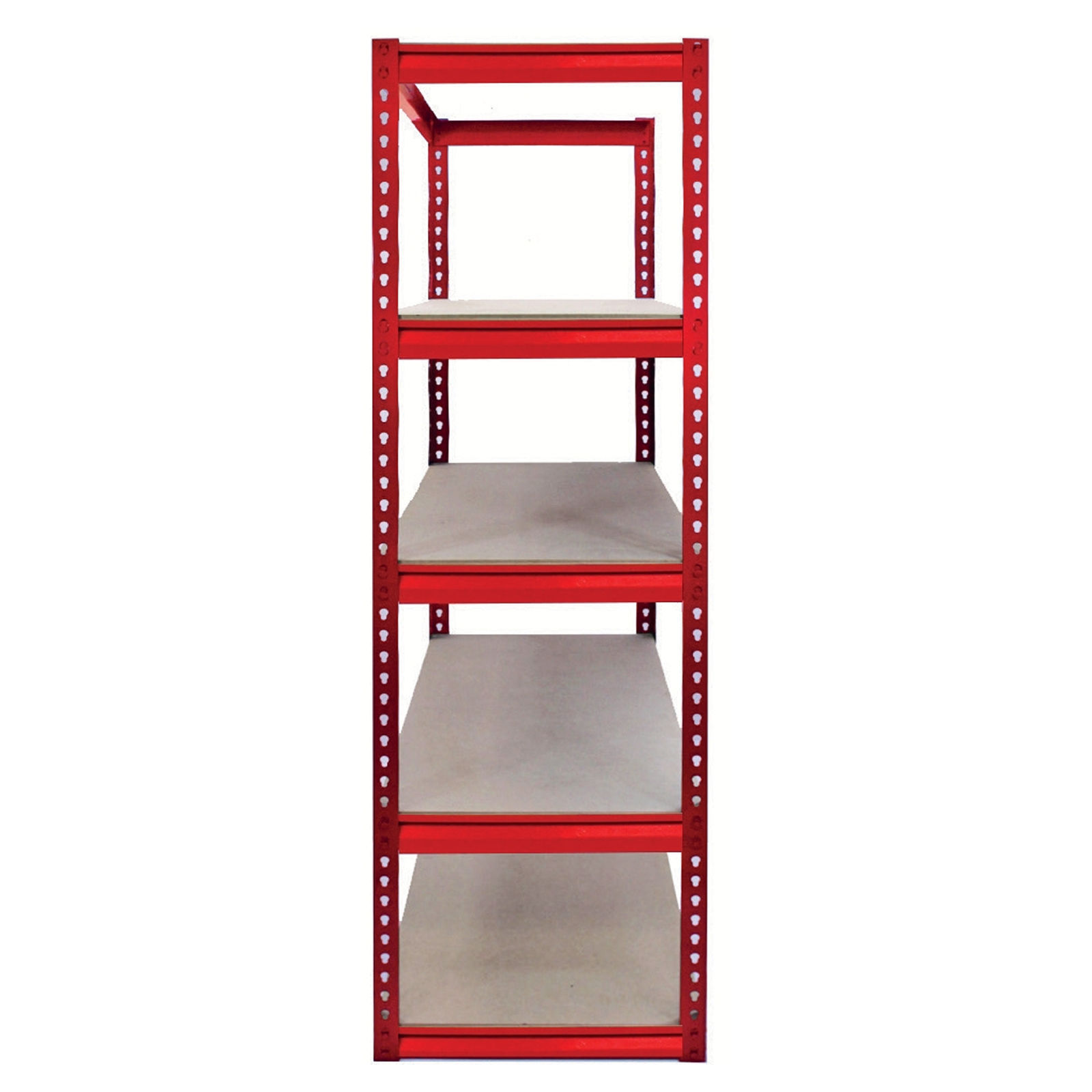

11. Lägg till den sista hyllan
1. Bestäm var du vill att nästa hylla ska placeras.
2. Fäst Korta Balkar mellan de stående balkarna på båda sidor på den valda höjden.
3. Anslut sidorna genom att lägga till Långa Balkar framtill och baktill för att slutföra den rektangulära ramen för hyllan.
4. Se till att alla balkar är i nivå och säkert låsta i nithålen innan du fortsätter.
5. Lägg MDF-skivan på ramen och se till att den är säkert placerad på balkarna.
12. Felsökningsguide
Läs igenom guiden nedan om du har några problem eller fel med ditt Z-Rax Heavy Duty Racking System.
- Det saknas delar i min beställning.
Om en del saknas, vänligen kontakta oss inom 7 dagar efter mottagandet av din beställning. Du kan ringa eller mejla vårt vänliga och hjälpsamma kundsupportteam. Se detaljer på sidan Kontakta oss.
- MDF-skivan har börjat böja sig eller ändra form.
Använd inte detta Z-Rax Heavy Duty Racking System för förvaring i en fuktig miljö eftersom den medföljande MDF-skivan är obehandlad och därför kan böjas i ett extremt fuktigt eller varmt rum. Annan MDF kan skäras och användas av kunden.
Om du vill minska risken för böjning, är du välkommen att själv behandla MDF-skivan med lack eller färg.
- Vilka verktyg ska jag använda för att montera Z-Rax Heavy Duty Racking System?
Det enda verktyg som krävs för att montera en Z-Rax Heavy Duty Racking System-sektion är en gummiklubba - finns att köpa på Monster Shop.
- Jag är orolig att MDF-hyllorna kan få mögel i mitt garage.
Vi rekommenderar att du behandlar MDF-skivan med mögelförebyggande produkter. De är mycket tillgängliga och billiga i bra gör-det-själv-butiker.
